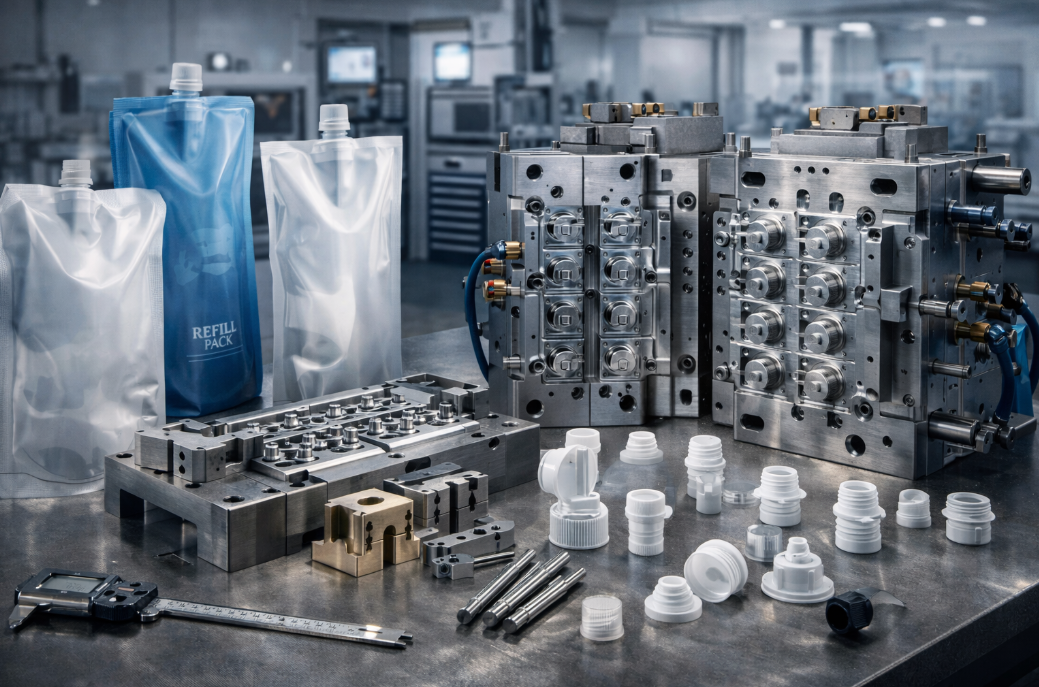

Moule de capuchon de bec personnalisé pour sachets à bec et emballage de recharge

Les bouchons de bec verseur sont utilisés lorsqu"un emballage flexible nécessite une distribution contrôlée, une refermeture sécurisée et un ajustement reproductible entre le bouchon et le raccord. En production, le véritable défi n’est pas seulement le moulage du capuchon. Il permet de maintenir la stabilité de l"adéquation capuchon-ajustement entre les cavités, les essais et les longues séries de production.

Chez SENLAN , nous construisons des moules de bouchons de bec sur mesure pour les emballages en sachets à bec, les systèmes de fermeture de sachets de recharge et d'autres applications de fermeture de distribution où l'ajustement du filetage, les performances d'étanchéité et l'accès pour la maintenance sont importants. Plutôt que de proposer un outil standard fixe, nous construisons autour de la structure réelle du capuchon, du montage correspondant et de l'objectif de production derrière le projet.

Qu"est-ce qui différencie un moule de bouchon de bec (correspondance bouchon-ajustement)

Un moule pour bouchon de bouteille standard et un moule pour fermeture de sachet avec bec peuvent sembler similaires à première vue, mais les points de risque sont différents. Un bouchon de bec verseur doit fonctionner avec le raccord, la pochette et le processus final de remplissage ou de bouchage. Cela signifie que le plafond ne peut pas être évalué seul.

Dans de nombreux projets, la question d'ingénierie clé est de savoir si le filetage du capuchon, la face d'étanchéité et la structure inviolable peuvent correspondre de manière cohérente au raccord dans la production de masse. Pour les acheteurs qui ont également besoin d'inserts, de noyaux filetés et de pièces d'usure de remplacement dont l'ajustement est critique, notre page sur les composants de moules de précision donne une vue plus claire du côté composants de ce travail.

Nous pouvons prendre en charge :

• moule de capuchon de bec
• verseur moule de montage
• et moule de capuchon comme un ensemble assorti
• moule de capuchon de pochette à bec pour emballage de recharge
• bouchon de distribution et outillage de bouchon de bec

Notre objectif est une étanchéité stable et un couple de fermeture constant dans la production de masse, et pas seulement un premier échantillon acceptable.

Risques de qualité courants autour desquels nous concevons

Contrôle des fuites (filetage et surface d"étanchéité)

Le risque de fuite provient généralement de plusieurs sources. La zone d"étanchéité, la face d"étanchéité, le profil du filetage, la concentricité, le flash local, l"état de ventilation et la stabilité du moulage affectent tous l"étanchéité correcte du capuchon et du raccord. Lors de l"examen des outils, le filetage et la surface d"étanchéité doivent être traités comme des zones fonctionnelles critiques plutôt que comme une géométrie moulée ordinaire.

Cohérence du couple de fermeture

Un bouchon d"emballage de recharge qui semble différent d"une cavité à l"autre crée des problèmes plus tard sur la ligne de remplissage et lors de l"utilisation finale. L"incohérence du couple commence souvent par de petites différences dans les détails du filetage, le comportement au retrait, la qualité de l"arrêt ou l"équilibre de la cavité. C"est pourquoi la stabilité du couple doit être prise en compte dès le début, et pas seulement après le premier essai.

Stabilité de l"anneau inviolable

Pour un moule de bouchon inviolable, le point faible n"est souvent pas l"anneau visible lui-même, mais la manière dont l"anneau est formé, libéré et répété dans les cavités. Si la structure est trop fragile, trop agressive ou trop incohérente, cela peut entraîner une rupture prématurée, une mauvaise sensation d"ouverture ou un comportement de moulage instable.

Répétabilité de cavité à cavité

Les moules à bouchons multi-empreintes agrandissent les petites différences. Quelques microns de variation dans les zones liées au filetage ou aux détails d"étanchéité peuvent devenir un problème de production une fois le bouchon assemblé en volume. Pour les projets qui dépendent d"un ajustement reproductible, nous traitons souvent les zones critiques comme des inserts remplaçables afin d"améliorer la vitesse de correction et la maintenance à long terme.

Ce que nous pouvons personnaliser (options de conception + d"outillage)

Nous développons des outils personnalisés basés sur l"application réelle plutôt que de forcer la pièce dans un concept de moule standard. Cela peut inclure :

• verseur disposition du moule de fermeture de
• pochette à bec moule de montage de bec ou moule de capuchon uniquement
• bouchon + montage validation assortie
• examen de la conception du profil
• de filetage examen de la surface d' étanchéité examen de
• la fonctionnalité inviolable développement
• de prototypes, concepts de moule de bouchon à faible cavité ou multi-empreintes
• moule de bouchon à canaux chauds ou disposition des canaux froids, en fonction de la résine et de la cible du cycle

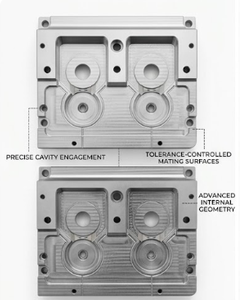

• inserts filetés remplaçables, étanchéité inserts et autres pièces d'usure pour une maintenance plus facile

Si votre projet nécessite également des pièces de support, des accessoires ou des composants spécifiques à une application usinés sur mesure autour du programme de moules de fermeture, vous pouvez consulter nos capacités de pièces usinées sur mesure .

Spécifications/options typiques

Le parcours exact de l"outillage dépend de la géométrie du capuchon, de la structure du raccord, de la résine et de l"objectif de sortie. Les options typiques peuvent inclure :

• Options de cavité : prototype / faible empreinte / multi-empreintes en fonction de l'objectif de sortie
• Système de canaux : canaux chauds ou canaux froids en fonction de la résine, du contrôle des déchets et du temps de cycle
• Résines : PP, PE et autres matériaux de fermeture courants en fonction des exigences de l'application
• Surface : niveau de
• polissage, transition de texture et stratégie de ventilation pour un remplissage fiable Pièces d'usure :
• inserts filetés, inserts d'étanchéité et composants remplaçables pour la correction et la maintenance. et vérification des échantillons avec raccord d'accouplement

Étant donné que ces moules sont étroitement liés aux performances de fermeture, ils sont généralement examinés en même temps que les exigences plus larges du projet en matière de moulage par injection plastique plutôt que comme une tâche d'usinage isolée.

Capacités d’outillage et de fabrication

Un moule pour bouchon de bec est aussi fiable que l"outillage qui se trouve derrière lui. Selon le projet, cela peut impliquer l"usinage CNC, l"électroérosion à fil, le meulage, le traitement thermique, le polissage, la gravure de texture et le traitement de surface sélectionné pour les zones sensibles à l"usure.

Plus important que la liste des équipements elle-même est la manière dont le processus est adapté aux points à risque de la fermeture. Les zones liées aux filetages, les surfaces d"étanchéité, les détails inviolables et la répétabilité dans les cavités nécessitent tous un processus de fabrication qui prend en charge l"ajustement, la correction et la maintenance, et pas seulement l"usinage initial.

Pour une vision plus large de la façon dont nous traitons les travaux d'usinage, d'inspection et d'outillage axés sur la production, vous pouvez consulter nos avantages techniques..

Applications

Ces solutions de moules personnalisés conviennent aux projets tels que :

• systèmes de fermeture de sachets à bec projets
• de fermeture de sachets et de bouchons d'emballage de recharge programmes de moules d'emballage de recharges
• cosmétiques emballages de recharge
• de détergents et de liquides ménagers
• fermetures de sachets alimentaires et de distribution
• applications de bouchons de bec verseur et de bouchons de distribution

Si vous souhaitez voir comment ces types d'outils s'intègrent dans le contexte plus large de l'emballage et de l'utilisation des moules sur notre site, notre page d'applications est le meilleur point de départ.

Pourquoi cette approche fonctionne mieux pour les équipes d"ingénierie et d"achats

Les acheteurs ne bénéficient pas beaucoup d’une page qui indique uniquement qu’un fournisseur est expérimenté. Ce qui compte plus, c"est la logique du projet derrière l"outil. Dans les programmes de bouchons de bec, cela se résume généralement à trois choses :

• DFM / examen de correspondance : confirmation du profil du filetage, de la face d'étanchéité, de la fenêtre de tolérance et de la logique d'assemblage du bouchon avant la finalisation de l'acier
• Mesure et validation : vérification des zones liées au filetage, des surfaces d'étanchéité et de l'ajustement de l'échantillon avec le raccord d'accouplement au lieu de regarder uniquement les dimensions isolées du bouchon.
• Stratégie de maintenance : fabrication liée au filetage ou zones sujettes à l'usure remplaçables si possible, afin que la correction et le remplacement des pièces de rechange soient plus faciles ultérieurement

C’est là que de nombreux projets de moules de fermeture sont gagnés ou perdus. La question n"est généralement pas de savoir si le capuchon peut être moulé. La question est de savoir si le moule peut continuer à offrir le même comportement du capuchon au raccord après le premier essai, après le premier cycle de maintenance et après une longue utilisation en production.

Liste de contrôle des devis (demande de prix rapide)

Pour un devis plus utile, veuillez envoyer :

• Fichier 3D (STEP / STP / IGES) et dessin 2D si disponible
• échantillon de capuchon, échantillon de montage ou les deux
• exigence en résine
• proposition de cavité cible
• production annuelle
• filetage ou zones d'étanchéité cibles que vous considérez comme critiques
• exigence d'inviolabilité, le cas échéant exigence
• de finition de surface ou de texture
• destination d'expédition cible et délais attendus

Si votre équipe a besoin de fichiers de support ou de matériel de référence qualité lors de l'examen des fournisseurs, notre page de téléchargement peut également être utile.

Demander un examen technique

Envoyez des dessins ou des échantillons pour examen technique et devis.

Si vous n"êtes pas sûr du filetage ou de la conception du joint, envoyez d"abord votre pochette et votre échantillon de montage. Nous pouvons examiner les risques liés à l’appariement des plafonds et des ajustements avant que l’outillage complet ne soit finalisé.

En fonction de votre objectif de résultat, nous examinerons la correspondance capuchon-ajustement, les détails d'étanchéité et la direction de la cavité avant de passer à la discussion sur l'offre. Pour démarrer la conversation, veuillez utiliser notre page de contact.

FAQ

Quelles sont les causes des fuites dans les bouchons des sachets à bec ?

Les fuites impliquent généralement une combinaison de facteurs plutôt qu’une seule cause. Les causes courantes incluent une géométrie instable de la face d"étanchéité, une inadéquation des filetages, une variation de concentricité, un flash local, des problèmes de ventilation ou des conditions de moulage incohérentes qui affectent la façon dont le capuchon se place sur le raccord.

Comment garantir la correspondance des filetages du capuchon et du raccord dans les cavités ?

L"objectif principal est la répétabilité d"une cavité à l"autre dans les domaines liés au filetage et à l"étanchéité. En pratique, cela signifie accorder une plus grande attention au parcours d"usinage, aux plaquettes critiques pour l"ajustement et à la vérification des échantillons avec le raccord correspondant au lieu de vérifier le capuchon en tant que pièce autonome uniquement.

Canaux chauds ou canaux froids pour les bouchons de bec : comment choisir ?

Cela dépend du choix de la résine, de l"objectif du cycle, de la cavitation, de la sensibilité des déchets et des paramètres économiques de la production. Un moule de capuchon à canaux chauds peut être la meilleure solution pour certains programmes à rendement plus élevé, tandis qu"une configuration à canaux froids peut toujours avoir du sens pour des projets à faible volume ou moins complexes.

Pouvez-vous fabriquer à la fois un moule de capuchon et un moule de montage comme un ensemble assorti ?

Oui. Nous pouvons prendre en charge uniquement le moule de capuchon, le moule d"ajustement uniquement ou un programme de moule d"ajustement et de capuchon dans lequel l"examen de la correspondance fait partie de la première discussion sur l"outillage.

Quels fichiers sont les meilleurs pour les RFQ ?

Les fichiers STEP, STP ou IGES sont généralement les plus pratiques pour une révision précoce. Un dessin 2D est également utile lorsque les détails du filetage, les surfaces d"étanchéité ou les caractéristiques liées aux tolérances doivent être clarifiés lors du devis.

Quelle est la différence entre un moule pour bouchon de bec verseur et un moule pour bouchon de bouteille ?

Un moule de bouchon de bec doit généralement fonctionner avec un raccord séparé et une application de pochette flexible, la correspondance bouchon-raccord est donc beaucoup plus importante. Le contrôle du filetage et de la surface d"étanchéité est souvent plus critique que dans un projet de capsule de bouteille ordinaire.
