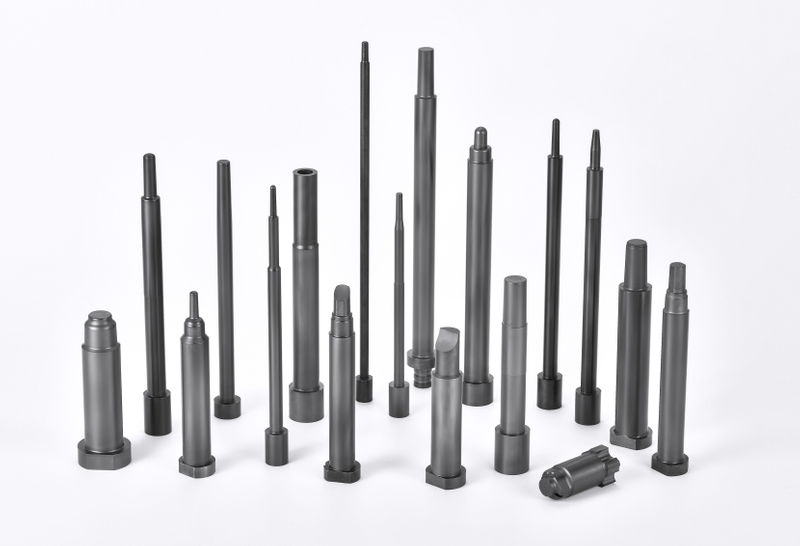

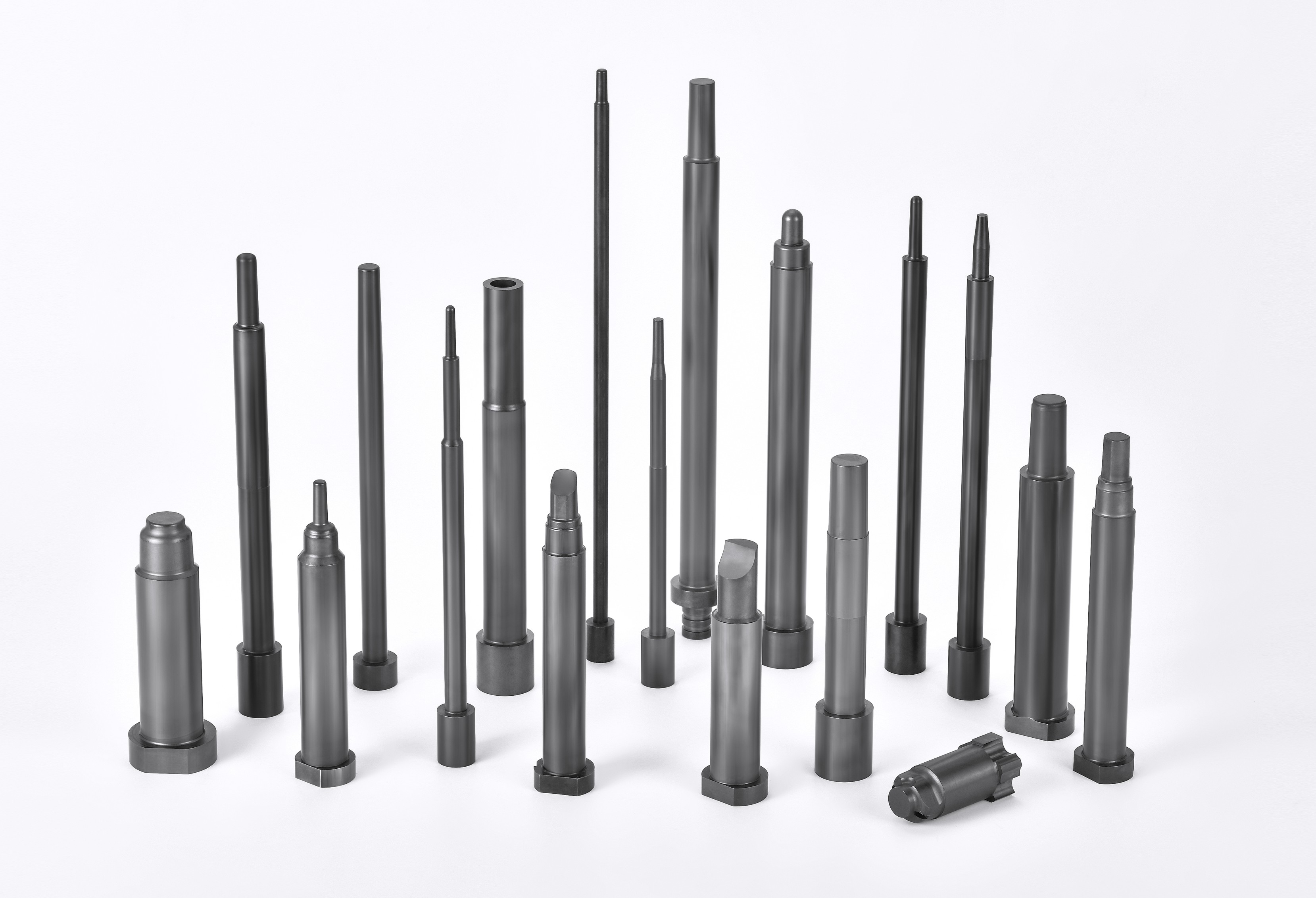

Manchons d"éjection personnalisés pour moules d"emballage à grande vitesse
Conçu pour une éjection plus fluide, un risque de grippage réduit et une production à cycle élevé plus stable
Les manchons d"éjection sont souvent traités comme des pièces de moule secondaires jusqu"à ce qu"ils commencent à tomber en panne. Cependant, dans les moules de bouchons, de fermetures et médicaux à grande vitesse, ils affectent directement la stabilité d"éjection, la chaleur de friction, la concentricité, la durée de vie et les temps d"arrêt.
Chez SENLAN, nous fabriquons des manchons d"éjection personnalisés strictement selon les dessins du client et les exigences du moule. Chaque manchon est construit en fonction de l"ajustement réel des broches, de l"état de la résine, de la vitesse de cycle, de la cible d"usure et de la structure du moule de l"application.
Ce que ce produit résout
Les manchons d"éjection sont utilisés lorsqu"une pièce moulée doit être éjectée autour d"une broche ou d"un noyau central. Dans les emballages à grande vitesse et les moules médicaux, le manchon doit faire plus que bouger. Il doit rester concentrique, résister à la chaleur de friction, éviter le grippage et rester dimensionnellement stable sous des cycles répétés.
Également connu dans certains projets sous le nom d"éjecteurs de manchons ou de bagues de manchon d"éjection, ce composant est particulièrement important dans le moulage à paroi mince, les moules de bouchons, les moules de fermeture et d"autres programmes à cavité élevée où une mauvaise éjection devient rapidement un problème de production.
Découvrez notre gamme plus large , de composants de moules de précision et nos avantages techniques en matière d'usinage et d'inspection..
Capacité personnalisée typique
Capacité typique : tolérance jusqu"à ±0,005 mm, contrôle de concentricité critique d"ajustement, aciers ESR, revêtements DLC/TiN en option et fabrication de remplacement répétée basée sur une logique de référence approuvée.
| Gamme d'articles | / performances |
|---|---|
| Capacité de tolérance | Jusqu"à ±0,005 mm, selon la géométrie et les exigences d"inspection |
| Concentration de concentricité | Contrôlé pour un ajustement manchon-à-goupille et un mouvement stable à grande vitesse |
| Options matérielles | S136 ESR, STAVAX ESR, H13, SKD61 ou équivalent par application |
| Options de revêtement | Traitement de surface DLC, TiN ou basé sur l"application si nécessaire |
| Stratégie de dureté | Adapté à l"état d"usure, au cycle cible et au type de résine |
| Objectif applicatif | Moules à bouchons à grande vitesse, moules de fermeture, moules médicaux, moulage à paroi mince |
| Inspection | Contrôle dimensionnel basé sur une MMT et rapport sur les caractéristiques critiques sur demande |
L"acier final, la finition, le revêtement, la dureté et la classe d"ajustement sont confirmés en fonction de la taille des broches, de la structure du manchon, de l"état de la résine, de la vitesse du cycle et des exigences réelles de fonctionnement du moule.
Pourquoi les performances des manchons d"éjection sont importantes
Pour les moules à grande vitesse, la stabilité du manchon d"éjection est un problème de chaleur, d"ajustement et d"usure, et pas seulement un problème dimensionnel.
Si l"ajustement manchon-broche est instable, le résultat peut se manifester par un collage, des marques de traînée, une accumulation locale de chaleur, des rayures sur le manchon, une dérive dimensionnelle ou une usure précoce. Dans les moules d’emballage à grande cavité, ces problèmes ne restent pas isolés. Un manchon instable peut entraîner des temps d"arrêt répétés, un risque de flash et une qualité de pièce incohérente.
Problèmes courants de manchon d"éjection - et comment nous les résolvons
Galling et grippage dans l’injection à grande vitesse
Douleur : le manchon et la goupille centrale commencent à se rayer, à se saisir ou à glisser sous des cycles rapides et répétés. La production s'arrête et la maintenance devient urgente.
Cause typique : pression de contact élevée, mauvaise intégrité de la surface, faible appariement des matériaux ou résistance à l'usure insuffisante dans l'interface manchon-broche.
SENLAN Approche : nous adaptons les matériaux, la dureté et les revêtements optionnels tels que le DLC ou le TiN pour réduire l'usure liée au frottement et améliorer la stabilité au glissement dans des conditions d'éjection exigeantes.
Ce que nous pouvons fournir : recommandation de matériaux de manchon, examen du revêtement, examen des dimensions liées à l'ajustement et fabrication de remplacement en fonction des conditions de fonctionnement approuvées.
Chaleur de friction au niveau de la zone d"éjection
Douleur : La pièce est éjectée, mais la chaleur locale autour de la zone du manchon affecte la stabilité dimensionnelle ou rend la zone d'éjection plus sensible à la déformation.
Cause typique : Les mouvements répétés du manchon en cas de mauvais ajustement ou de mauvais état de la surface créent un excès de chaleur de friction lors d'un fonctionnement à grande vitesse.
SENLAN Approche : Nous contrôlons l'ajustement du manchon, la concentricité, l'état de la surface et la voie d'usure afin que le manchon fonctionne plus facilement et génère moins de friction inutile sous la vitesse de production.
Ce que nous pouvons fournir : vérification de l'ajustement par taille de broche, révision de finition par application et contrôle de la géométrie sur l'ID/OD du manchon et les caractéristiques de référence.
Mauvaise concentricité
Douleur : Le manchon ne tourne pas autour de la broche centrale. Le résultat peut être un mouvement instable, un état irrégulier des parois, des dommages à la zone centrale ou une durée de vie réduite du manchon.
Cause typique : ID et OD ne sont pas contrôlés à partir d'une logique de référence stable, ou la géométrie du manchon se déplace pendant l'usinage ou la finition.
SENLAN Approche : Nous fabriquons des manchons avec un contrôle de concentricité critique pour l'ajustement afin que la relation manchon-goupille reste stable en mouvement réel, et pas seulement en dimension nominale.
Ce que nous pouvons fournir : Inspection des caractéristiques critiques, logique d'usinage axée sur la concentricité et fabrication de remplacement de manchons sur la base d'une référence principale approuvée.
Usure précoce avec des résines chargées de verre ou à forte teneur en additifs
Douleur : le manchon s'use trop tôt, la clairance augmente et le risque de flash augmente avec le temps. La maintenance devient plus fréquente que prévu.
Cause typique : Des résines plus abrasives ou des additifs spéciaux augmentent l'usure à l'intérieur de l'alésage du manchon et accélèrent la dégradation de l'ajustement.
SENLAN Approche : nous sélectionnons l'acier et le revêtement facultatif en fonction de l'état d'usure réel plutôt que d'utiliser un itinéraire de manchon générique pour chaque projet.
Ce que nous pouvons fournir : recommandation de matériaux et de revêtements en fonction de l'état de la résine, discussion sur la cible d'usure et stratégie de remplacement pour les manchons à forte usure.
Ce que les acheteurs demandent habituellement avant de commander
Les questions ci-dessous sont courantes dans les projets médicaux, d"emballage et de moulage à paroi mince où la fiabilité du manchon d"éjection affecte directement la disponibilité.
- Quel est le meilleur revêtement pour les manchons d’éjection dans les moules médicaux ou d’emballage ?
- Comment réduire le grippage dans le moulage par injection à grande vitesse ?
- Les manchons enduits sont-ils compatibles avec les systèmes de résine de qualité alimentaire ou de production propre ?
- Quand un manchon d'éjection personnalisé est-il meilleur qu'un manchon standard dans le moulage à paroi mince ?
Force technique derrière le produit
Usinage critique pour la stabilité du manchon
Les manchons d"éjection doivent fonctionner comme un ajustement mobile et non comme une pièce cylindrique isolée. C"est pourquoi nous construisons le parcours d"usinage autour des performances manchon-à-goupille, et pas seulement de la taille nominale du manchon.
Équipements haut de gamme pour outillage à cycle élevé
Nous fabriquons des manchons personnalisés à l'aide d'équipements de pointe, notamment la CNC à grande vitesse MAKINO , le meulage de précision et les méthodes d'inspection adaptées à la géométrie et aux exigences d'ajustement. Pour les composants de moules de haute précision associés, notre page technique publique présente également des capacités plus larges en matière d'électroérosion, d'électroérosion à fil, de meulage et d'inspection basée sur la MMT Zeiss.
Conçu pour un remplacement répété
Un manchon de remplacement ne doit pas créer de travail de montage supplémentaire ni de désalignement. Nos contrôles de processus aident les futurs manchons à suivre la même logique de référence approuvée que la pièce d"origine.
En savoir plus sur nos avantages techniques et nos travaux sur la stabilité des composants de moules multi-empreintes.
Processus de personnalisation
1. Soumission du dessin
Envoyez vos fichiers 2D ou 3D, tels que STEP, STP, DXF ou PDF, ainsi que les dimensions du manchon, la taille des broches, la quantité de cavités, les informations sur la résine et l"objectif de service attendu si disponible.
NDA est disponible avant la soumission pour protéger vos informations de dessin et de projet.
2. Examen du DFM
Nous examinons la structure du manchon, l"état d"ajustement, l"adéquation des matériaux et du revêtement, le risque d"usure et les points de risque d"usinage pour l"application réelle.
3. Usinage de précision
Le processus de fabrication est sélectionné en fonction de la stabilité de l"ajustement du manchon à la goupille, de la résistance à l"usure et de la cohérence du remplacement.
4. Vérification
Les dimensions critiques sont vérifiées selon le dessin et la fonction. Les points de contrôle et les rapports sont disponibles sur demande.
5. Livraison sécurisée
Les pièces finies sont emballées pour une expédition à l’exportation et une manipulation contrôlée à l’arrivée.
Applications typiques
Moules pour bouchons et fermetures
Moules d"emballage à grande vitesse où la stabilité de l"éjection, la chaleur de friction réduite et la durée de vie répétée des manchons sont importantes.
Moules médicaux
Applications où un mouvement plus propre, un ajustement plus prévisible et un meilleur contrôle de l’usure sont nécessaires dans une production répétée.
Moulure à paroi mince
Outils où une éjection instable se transforme rapidement en risque dimensionnel, usure du manchon ou interruption du cycle.
Ce dont nous avons besoin pour un devis
Requis
- Dessin 2D ou modèle 3D
- Dimensions du manchon et informations sur la broche d'accouplement
- Informations sur la résine, si disponible
- Matériau cible, dureté ou demande de revêtement
Utile pour un examen plus rapide
- Vitesse de cycle ou objectif de production
- Problèmes d'usure ou de grippage connus Durée
- de vie prévue du manchon
- Exigence du rapport d'inspection Délai
- de livraison cible
Plus les informations sont complètes, plus rapidement nous pouvons examiner les zones sensibles à l"ajustement et à l"usure de la conception du manchon d"éjection.
Prêt pour une évaluation personnalisée ?
Envoyez-nous votre dessin, vos informations d"ajustement, l"état de la résine et votre objectif de performance. Nous examinerons la structure du manchon, le risque d’usure et la voie de fabrication la plus adaptée.
FAQ
Quel est le meilleur revêtement pour les manchons d’éjection dans les moules médicaux ou d’emballage ?
Cela dépend de la résine, de la vitesse du cycle et de l"état d"usure. Dans de nombreux projets, des revêtements tels que le DLC ou le TiN sont examinés lorsqu"une friction moindre et une résistance à l"usure améliorée sont nécessaires.
Comment réduire le grippage dans le moulage par injection à grande vitesse ?
Le grippage est généralement contrôlé grâce à la bonne combinaison d’ajustement du manchon, de concentricité, de dureté du matériau, d’intégrité de la surface et d’adéquation du revêtement. Ce problème est rarement résolu par le seul revêtement.
Les manchons enduits sont-ils compatibles avec les systèmes de résine de qualité alimentaire ou de production propre ?
Les exigences du projet doivent toujours être examinées au cas par cas. L"adéquation du revêtement dépend de l"application du moule, de l"environnement de la résine et de toute norme de propreté ou de conformité requise par le client.
Quand un manchon éjectable personnalisé est-il meilleur qu’un manchon standard ?
Un manchon personnalisé est généralement le meilleur choix lorsque le moule fonctionne à grande vitesse, utilise une géométrie à paroi mince, nécessite un meilleur contrôle de concentricité ou doit résoudre des problèmes d"usure, de grippage ou de remplacement que les manchons standard ne résolvent pas bien.
Pouvez-vous prendre en charge les futurs manchons de remplacement ?
Oui. Nous fabriquons des remplacements basés sur la conception approuvée et une logique de référence contrôlée pour réduire le travail de montage pendant la maintenance.
