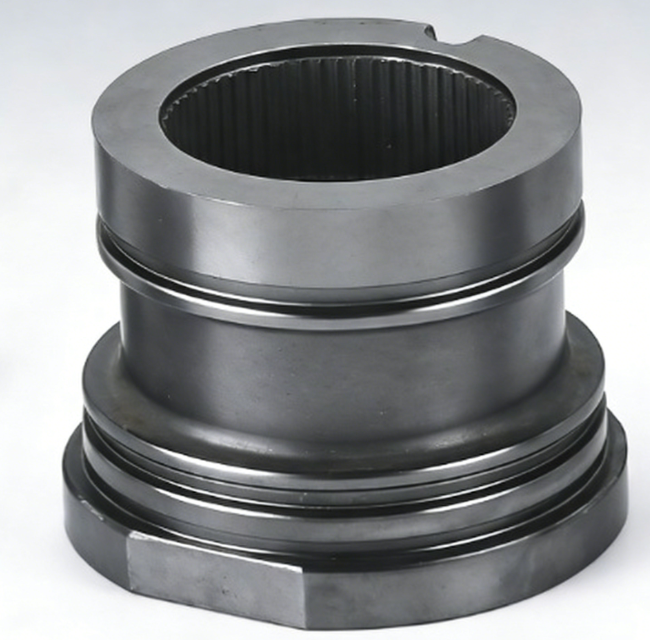

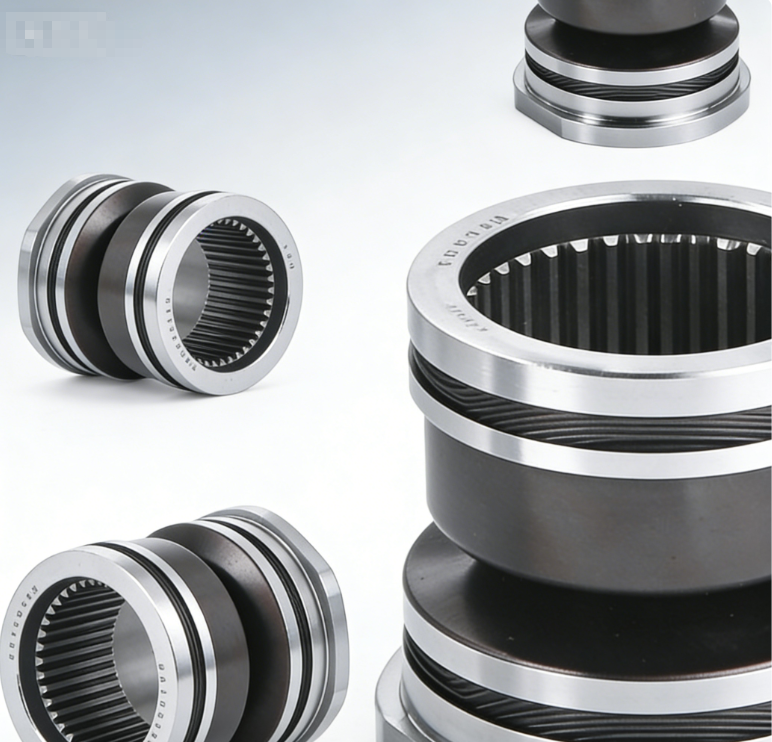

Inserts de plaque de dénudage de précision pour une libération équilibrée et rapide du capuchon
Inserts de plaque de dévêtissage personnalisés pour moules de bouchons à grande cavité
Dans les moules de bouchons à cavité élevée, les inserts de plaque de dévêtissage ne sont pas de simples supports d"éjection. Ce sont des composants de synchronisation. La cohérence de la hauteur, la précision du profil, la stabilité de l"ajustement et la résistance à l"usure affectent toutes la rondeur du capuchon, la stabilité du démoulage, l"état de la ligne de séparation, les performances de ventilation et le mouvement du dévêtisseur à long terme.
SENLAN fabrique des inserts de plaque de dévêtissage personnalisés strictement selon les dessins du client et les conditions réelles de fonctionnement du moule. Ce ne sont pas des pièces standard du catalogue. Chaque jeu d"inserts est construit autour de la conception de votre capuchon, de la disposition de la cavité, de la structure du décapant, du comportement de la résine et de l"objectif du cycle.
À quoi sert un insert de plaque de décapage
Un insert de plaque de dévêtissage est l"élément de travail qui pousse le capuchon ou la fermeture hors du noyau pendant le démoulage. Dans les moules d’emballage multi-empreintes, cela affecte directement :
- éjection équilibrée à travers les cavités
- synchronisation de libération synchronisée
- rondeur du capuchon et qualité des bords
- mouvement du décapant sous
- ventilation thermique pendant le remplissage et la libération
Plus le nombre de cavités est élevé, plus la cohérence du jeu d’inserts devient importante. Vous pouvez également découvrir notre gamme de composants de moules et nos avantages techniques en matière d'usinage et d'inspection..
Avantages principaux
Éjection équilibrée pour réduire l"ovalité
Un jeu d"inserts bien contrôlé permet de répartir la force plus uniformément, réduisant ainsi le risque de capuchons ovales, de bords instables et de problèmes d"alimentation ou de bouchage en aval.
Cohérence de la hauteur au niveau du micron
La tolérance de hauteur d'insert peut être contrôlée jusqu'à ±0,005 mm , en fonction des exigences de géométrie et d'inspection, ce qui permet de prendre en charge le lancement synchronisé dans les moules multi-empreintes.
Matériaux résistants à l"usure pour les longues séries
Les aciers tels que S136 ESR, H13, STAVAX ESR et SKD61 peuvent être sélectionnés en fonction de l'état d'usure, du cycle cible et de l'environnement du moule.
Support de ventilation stable
Lorsque la ventilation est intégrée dans la conception du décapant, le contrôle de l"ajustement et de l"espacement est géré en gardant à l"esprit la fonction de ventilation pour aider à maintenir une ventilation plus propre et plus fiable sur de longues distances.
Problèmes courants – et SENLAN solutions
Éjection inégale → Bouchons ovales ou problèmes de manipulation
Douleur : certaines cavités se libèrent différemment et les capuchons présentent une ovalité ou une forme de bord instable.
Cause : Mauvaise cohérence de la hauteur définie, assise instable ou ajustement incohérent.
Approche SENLAN : logique de référence contrôlée sur l'ensemble du jeu d'inserts complet pour prendre en charge une libération équilibrée et synchronisée.
Expansion thermique → Mouvement instable du décapant
Douleur : Le moule fonctionne bien au début, puis le mouvement du décapant se resserre ou claque à mesure que la température augmente.
Cause : Le matériau, la dureté ou le jeu ne correspondent pas à la température de fonctionnement réelle.
SENLAN Approche : stratégie d'ajustement et de matériaux revue pour les conditions de fonctionnement réelles, et pas seulement pour les dimensions à froid.
Flash de ligne de séparation après de longues séries
Douleur : des éclairs ou des bavures apparaissent après une production prolongée.
Cause : L'usure des bords modifie l'état de la ligne de joint au fil du temps.
SENLAN Approche : sélection d'acier soucieuse de l'usure et durcissement contrôlé pour améliorer la stabilité des bords lors d'une utilisation à cycles élevés.
Obstruction de la ventilation → Marques de brûlure ou remplissage instable
Douleur : Des marques de brûlure apparaissent et la ventilation devient moins stable avec le temps.
Cause : Des résidus s'accumulent là où les espaces liés aux évents ou la géométrie des inserts ne sont pas suffisamment bien contrôlés.
SENLAN Approche : lorsque la ventilation fait partie de la conception du dévêtisseur, nous traitons l'insert comme faisant partie du système de ventilation et l'usinons en conséquence.
Capacité personnalisée typique
| Gamme d'articles | / performances |
|---|---|
| Tolérance de hauteur | Jusqu"à ±0,005 mm, selon la géométrie et l"inspection |
| Objectif applicatif | Moules pour bouchons à grande cavité, moules de fermeture, bouchons rabattables, moules d"emballage |
| Options matérielles | S136 ESR, H13, STAVAX ESR, SKD61 ou équivalents |
| Finition de surface | Surfaces d"ajustement et de contact optimisées ; finition plus lisse disponible là où un antiadhésif est nécessaire |
| Traitement thermique | Adapté à l"état d"usure, à la charge et à l"objectif de service |
| Itinéraire de processus | Fraisage CNC, meulage et finition de profilés à grande vitesse par géométrie |
| Focus sur la conception | Éjection équilibrée, contrôle de l"ovalité, ventilation stable et résistance à l"usure à long terme |
L"acier final, la dureté, la finition et la stratégie d"ajustement sont confirmés en fonction de la conception du capuchon, du nombre de cavités, de l"état de la résine, de la structure du décapant et des exigences de production.
Ce qui rend SENLAN différent
Cohérence au niveau de l"ensemble
Un seul insert acceptable ne suffit pas. L’ensemble complet d’inserts doit fonctionner ensemble. Nous nous concentrons sur la logique de référence commune et la cohérence des niveaux d"ensemble dans l"ensemble du groupe de cavités.
Usinage de profils complexes
Les bouchons rabattables et autres conceptions de fermeture nécessitent souvent des profils de dévêtissage complexes. Nous appliquons des stratégies d"usinage sélectionnées pour un contrôle stable du profil et une répétabilité.
Stratégie d"usure adaptée à l"objectif de production
Pour les programmes à long terme tels que les cycles 1M+ , le parcours de l'acier, la stabilité du traitement thermique et la protection des bords sont pris en compte dès le départ.
La ventilation considérée dès le début
Si la ventilation fait partie de la structure du dévêtisseur, l"insert doit prendre en charge à la fois le mouvement et la fonction de ventilation.
Pour en savoir plus sur les performances multi-empreintes, découvrez comment nous stabilisons les composants de moule de précision pour les moules multi-empreintes. .
FAQ
Comment assurer une éjection équilibrée dans les moules multi-empreintes ?
Nous contrôlons la hauteur de l"insert et la logique de référence sur l"ensemble du jeu d"inserts complet pour prendre en charge la libération synchronisée dans les cavités.
Quel acier est le meilleur pour une durée de vie de plus d"un million de cycles ?
Cela dépend de la résine, de la charge, de l’état d’usure et de la structure du moule. Les choix courants incluent le S136 ESR ou le H13 avec traitement thermique contrôlé.
Pouvez-vous usiner des profils de lèvres complexes pour des capsules rabattables ?
Oui. Nous prenons en charge les profils complexes à l"aide de CNC à grande vitesse et de itinéraires d"usinage contrôlés par profil adaptés à la géométrie.
Pouvez-vous prendre en charge les conceptions de décapants liées aux évents ?
Oui. Si une ventilation est intégrée à la structure du décapant, nous examinons ces zones pendant le DFM et les usinons en gardant à l"esprit la fonction de ventilation.
Pouvez-vous fournir des inserts de remplacement ultérieurement avec un minimum de travaux de montage ?
Oui. Nous suivons la logique de référence approuvée et les données contrôlées pour réduire les efforts de montage lors du remplacement pour maintenance.
Processus de personnalisation
- Envoyer des dessins : STP / STEP / DXF / PDF, plus la quantité de cavités, les informations sur la résine et l'objectif de durée de vie si disponible
- Examen DFM : zones sensibles à la hauteur, risque de profil, caractéristiques liées à l'évent et suggestions de matériaux/traitement thermique
- Usinage de précision : itinéraire sélectionné pour la cohérence, la stabilité du profil et la résistance à l'usure
- Vérification : dimensions critiques vérifiées par dessin ; rapport d'inspection disponible si nécessaire
- Livraison sécurisée : emballage d'exportation protégé pour l'expédition et la manutention à l'arrivée
Les NDA sont disponibles avant la soumission des dessins.
Ce dont nous avons besoin pour un devis rapide
Requis
- Dessin 2D ou modèle 3D
- Quantité de cavité
- Informations sur la résine, si disponible
- Matériau ou dureté
Utile
- cible Détails de la structure du décapant
- Problèmes connus tels que l'ovalité, le flash, le collage ou les marques de brûlure
- Durée de vie prévue, telle que plus de 1 million de cycles
- Exigence du rapport d'inspection
- Délai de livraison cible
Besoin d"inserts de plaque de dévêtissage personnalisés pour un moule de bouchon à cavité élevée ?
Envoyez vos dessins, la disposition des cavités, les informations sur la résine et les détails de la structure du décapant. SENLAN examinera l"équilibre d"éjection, les zones sensibles à l"usure et le meilleur itinéraire d"usinage pour votre objectif de production.
