Moulage par injection de capuchons à clipser multi-cavités

Idéal pour

Ce moule convient aux projets tels que :

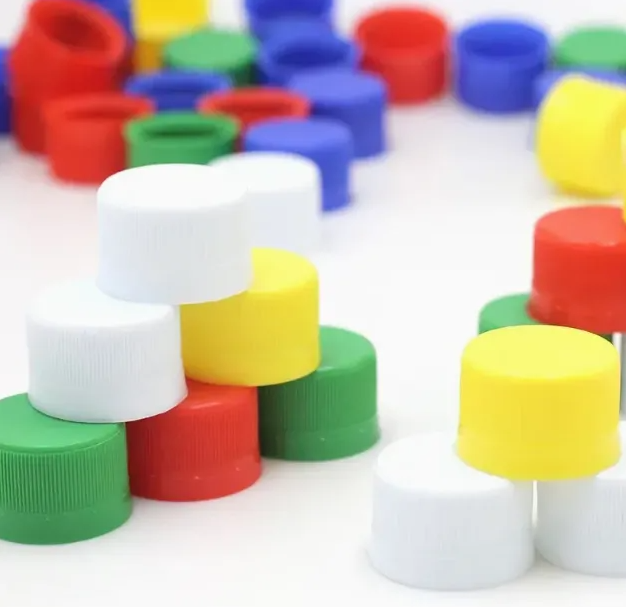

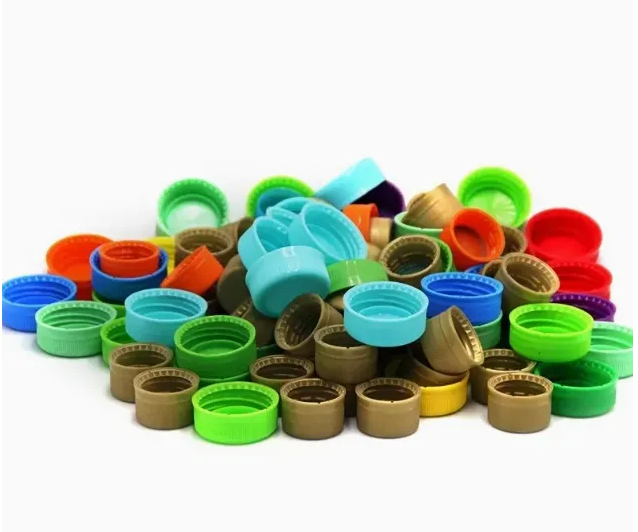

• bouchons de bouteilles à clipser

• fermetures à pression inviolables

• capuchons à pression simple ou double verrouillage

• bouchons avec bouchon d"étanchéité ou éléments d"ajustement intérieur

• moules de bouchons multi-empreintes pour les emballages de boissons, d"aliments et de produits de consommation

Il est particulièrement adapté aux projets où les clients se soucient de :

• consistance cavité à cavité

• démoulage stable des caractéristiques de contre-dépouille

• force d"étanchéité et d"ouverture fiable

• travail de montage inférieur lors de l"assemblage du moule

• production répétée en grand volume

Options de cavité recommandées

Les configurations typiques de cavités comprennent :

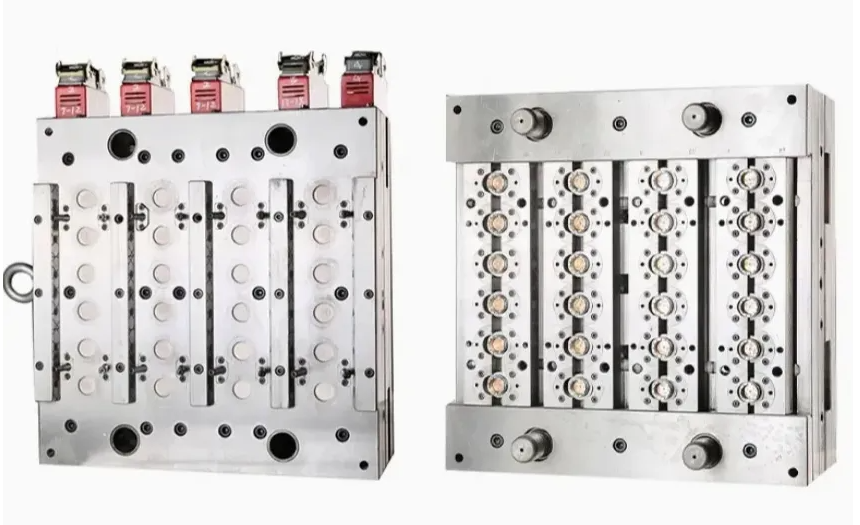

• Moule à bouchon à clipser à 8 cavités

• Moule à bouchon à clipser à 16 cavités

• Moule à bouchon à clipser à 24 cavités

• Moule à bouchon encliquetable à 32 cavités

Le nombre de cavités recommandé dépend de :

• taille du capuchon et épaisseur de paroi

• force de serrage de la machine à injection

• taille du tir

• sortie cible

• préférence des canaux chauds

• objectif de temps de refroidissement et de cycle

Pour les programmes de production plus importants, la sélection des cavités doit être adaptée à la fois à la structure du capuchon et à la machine de moulage disponible.

Solutions structurelles clés pour les capuchons à clipser

1. Démoulage pour les fonctionnalités de verrouillage interne

Les capuchons à clipser comprennent généralement des contre-dépouilles internes ou des anneaux de verrouillage . Ces zones nécessitent un concept de libération adapté pour éviter les déformations, le blanchiment sous contrainte ou les marques de traînée lors de l'éjection.

En fonction de la structure du capuchon, les concepts de démoulage possibles peuvent inclure :

• libération de la plaque de dévêtissage

• support de levage ou de curseur

• dégagement de contre-dépouille de type anneau

• support d"assistance pneumatique ou d"anneau de dégagement

• concepts de démoulage spécifiques au projet pour les zones d"encliquetage sensibles

Le but n"est pas seulement d"éjecter le capuchon, mais aussi de protéger la structure de verrouillage de cavité en cavité.

2. Cohérence Snap-Fit

Les performances stables d’encliquetage dépendent de la cohérence de :

• hauteur de verrouillage

• épaisseur de la serrure

• diamètre intérieur

• rondeur

• concentricité

• tolérance de correspondance de goulot d"étranglement

Si ces caractéristiques dérivent entre les cavités, le résultat est souvent :

• sensation de fermeture inégale

• force d"ouverture instable

• variation d"étanchéité

• problèmes de correspondance des bouchons de bouteilles

3. Ventilation et contrôle du cisaillement

Dans les fermetures en PP, PE et HDPE, les zones de verrouillage fines sont plus sensibles à :

• blanchiment du stress

• fissuration locale

• marques de cisaillement

• déformation dans la zone de verrouillage

C"est pourquoi la ventilation, la position de la porte et l"équilibre du refroidissement doivent être pris en compte ainsi que la géométrie du capuchon.

4. Bilan de refroidissement

Le refroidissement ne concerne pas uniquement la durée du cycle. Dans les bouchons clipsables, cela concerne également :

• retrait autour de la zone de verrouillage

• rondeur et stabilité du diamètre intérieur

• variation dimensionnelle d"une cavité à l"autre

• cohérence de la sensation d"ouverture et de fermeture

Matériaux et points de risque

Ce moule est couramment conçu pour :

• PP (Polypropylène)

• PE (Polyéthylène)

• PEHD

Ces matériaux offrent la flexibilité nécessaire aux conceptions de fermetures à pression. Dans le même temps, ils peuvent créer des risques typiques dans les fines zones d’encliquetage :

• blanchiment au bord de verrouillage

• fissuration sous contrainte

• couler autour de transitions plus épaisses

• déformation ou effondrement local

• force d"encliquetage incohérente entre les cavités

Pour cette raison, le comportement des matériaux doit être pris en compte ainsi que la conception du moule, le refroidissement, la ventilation et le démoulage.

Critères d"acceptation de l"acheteur

Pour ce type de moule à bouchon encliquetable, les acheteurs se soucient généralement moins des allégations génériques de « haute précision » et davantage de savoir si le moule peut fournir des résultats contrôlables et inspectables..

Caractéristiques typiques du CTQ

• hauteur de verrouillage

• épaisseur de la serrure

• diamètre intérieur

• rondeur / concentricité

• planéité de la surface d"étanchéité

• dimensions correspondantes au goulot d"étranglement

Méthodes d"inspection typiques

• MMT pour dimensions et géométries critiques

• mesure de rondeur/concentricité pour les zones d'ajustement cylindriques

• inspection optique/profil pour les petits éléments de verrouillage

• Jauges d'ajustement Go/No-Go, le cas échéant

Résultats d"essai typiques

• FAI (Inspection du premier article)

• rapport de comparaison dimensionnelle cavité à cavité

• exemple d"examen d"essai

• suggestion de fenêtre de paramètres de moulage, le cas échéant

Aperçu des capacités

Remarque :
La capacité de tolérance s'applique uniquement aux fonctionnalités CTQ définies . L'acceptation finale dépend du dessin, du système de tolérance, de la méthode de validation du projet et du plan d'inspection convenu.

Composants de moules personnalisés et pièces remplaçables

Pour les moules à bouchons à clipser, tout entretien ne signifie pas nécessairement le remplacement du moule complet.
En fonction de la conception du moule, des composants de moule personnalisés peuvent être fournis séparément, notamment :

• inserts de noyau

• inserts de cavité

• pièces formant le cou

• pièces liées à l"éjecteur

• composants de verrouillage remplaçables sélectionnés

Ceci est important pour les clients qui souhaitent :

• entretien plus facile

• remplacement plus rapide des pièces d"usure

• temps d"arrêt réduits dans la production à long terme

• meilleur contrôle des outils à long terme

Cela est également directement lié à notre capacité principale en matière de composants de moules personnalisés et de services d'usinage personnalisés..

Exemples de problèmes et de solutions

1. Blanchiment ou craquage Snap-Fit

Causes courantes : contraintes locales excessives, mauvaise ventilation, éjection instable ou géométrie pointue dans la zone de verrouillage.
Notre approche : optimiser la ventilation, contrôler la stratégie de démoulage et revoir la géométrie de verrouillage ainsi que le comportement des matériaux.

2. Faites glisser les marques pendant le démoulage

Causes courantes : dégagement en contre-dépouille mal pris en charge, action de décapage insuffisante ou trajectoire de dégagement instable.
Notre approche : revoir le concept de démoulage basé sur la forme en contre-dépouille et la structure du capuchon, en utilisant une plaque de dévêtissage, un élévateur/curseur, un anneau de dégagement ou un support spécifique au projet si nécessaire.

3. Variation de cavité à cavité dans la force de rupture

Causes courantes : variation de la hauteur du verrou, de l'épaisseur du verrou, du diamètre intérieur ou de la concentricité.
Notre approche : définir clairement les caractéristiques CTQ, inspecter les variations d'une cavité à l'autre et contrôler les dimensions liées à l'ajustement grâce à l'inspection du processus et à la validation finale.

Livraison et validation

Pour un projet comme celui-ci, les clients attendent généralement plus qu’un moule. Ils attendent également un chemin de validation clair.

Les livrables typiques peuvent inclure :

• essai de moule avant expédition

• rapport d"inspection du premier article

• comparaison de cavités sur des caractéristiques CTQ définies

• dossier d"inspection pour les dimensions critiques

• recommandation de pièces de rechange

• suggestions d"entretien pour les zones d"usure clés

Liste de contrôle de la demande de prix

Pour proposer un devis plus précis pour un moule à bouchon à pression multi-empreintes, veuillez envoyer :

Même si certaines données ne sont pas encore prêtes, nous pouvons quand même fournir un premier aperçu.

FAQ

Qu"est-ce qui différencie un moule à bouchon encliquetable d"un moule à bouchon standard ?

Un moule à capuchon encliquetable doit contrôler les caractéristiques de verrouillage internes, le dégagement en contre-dépouille et la cohérence de l"encliquetage. Il ne s"agit pas seulement de donner la forme du capuchon, mais aussi de maintenir la force d"ouverture, l"étanchéité et le démoulage stables dans toutes les cavités.

Quels matériaux sont couramment utilisés pour les bouchons à clipser ?

La plupart des bouchons à clipser sont fabriqués en PP, PE ou HDPE , en fonction de la flexibilité et des exigences d'étanchéité du produit.

Comment contrôler la consistance de l’encliquetage dans un moule multi-empreintes ?

Nous nous concentrons sur les caractéristiques CTQ telles que la hauteur du verrou, l"épaisseur du verrou, le diamètre intérieur, la rondeur et la concentricité. Ces caractéristiques sont vérifiées par une inspection du processus et une vérification dimensionnelle finale.

Le nombre de cavités peut-il être personnalisé ?

Oui. Les options de cavités courantes incluent 8, 16, 24 et 32 ​​cavités , et le choix final dépend de la structure du capuchon, de la taille de la machine et de l'objectif de sortie.

Proposez-vous des tests d"essai avant expédition ?

Oui. Des essais de moule et une inspection de qualité sont effectués avant expédition.

Pouvez-vous également fournir des composants de moule remplaçables ?

Oui. En fonction de la structure du moule, des composants de moule personnalisés sélectionnés peuvent être fournis séparément pour la maintenance et le remplacement.

Demander un devis

Vous recherchez des composants de moule personnalisés , pour moules d'injection de bouchons à pression multi-empreintes ou une solution d'outillage personnalisée pour la production de fermetures en plastique ?

Envoyez-nous votre dessin, votre échantillon et les détails du projet.
Nous pouvons vous aider à examiner :

• nombre de cavités

• concept de démoulage

• Points de contrôle CTQ

• plan d"inspection

• portée de l"essai et de la livraison
