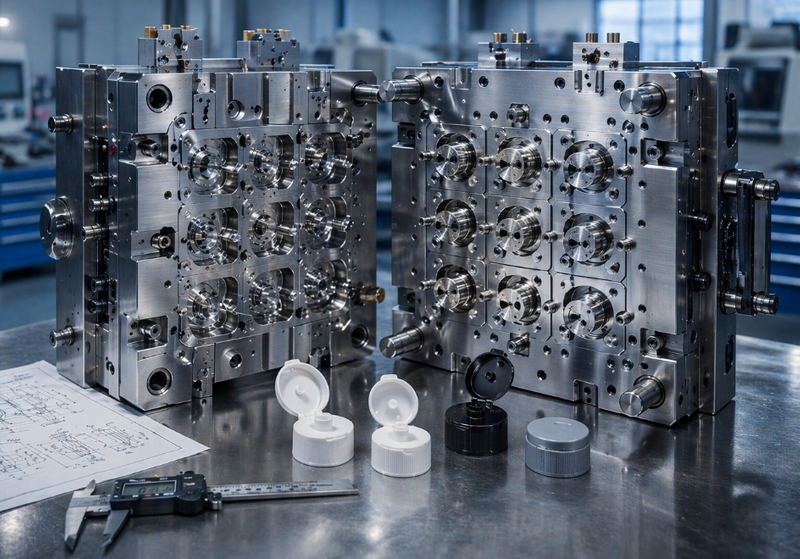

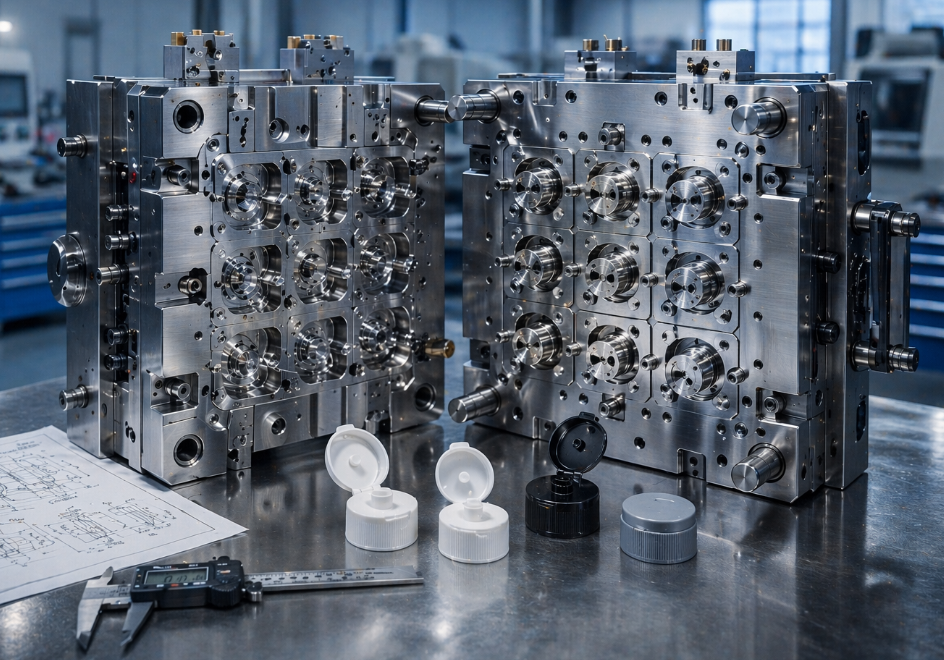

Développement de moules à capuchon rabattable : ce qui compte réellement avant de couper l"acier

Un moule à capuchon rabattable est rarement jugé par son apparence sur un dessin. La plupart des problèmes apparaissent plus tard, une fois que l"outil est construit et que les pièces commencent à fonctionner à vitesse de production. Le capuchon peut s"ouvrir et se fermer, mais la charnière semble incohérente. Le couvercle peut se sceller, mais une cavité commence à clignoter plus tôt que les autres. La pièce peut se détacher, mais le temps de cycle est plus long que prévu ou la maintenance devient plus fréquente que prévu.

C’est pourquoi ce type de projet ne doit pas être évalué uniquement par le nombre d’empreintes ou le prix du moule. Ce qui compte davantage, c'est de savoir si l'outil est développé par un fabricant de moules personnalisés qui comprend les risques réels de production liés aux fermetures rabattables.

La charnière est généralement la première vérification de la réalité

Sur une casquette rabattable, la charnière n’est pas qu’un petit détail de design. Dans de nombreux cas, c"est la première caractéristique qui vous indique si le moule est réellement prêt pour la production.

Une charnière qui semble correcte en CAO peut encore devenir un problème après le moulage. Si la zone de charnière n"est pas formée de manière cohérente, le capuchon peut blanchir trop tôt, être trop rigide, trop lâche ou échouer après des ouvertures et des fermetures répétées. C"est là que de petites différences dans l"ajustement, la stabilité de l"acier, la qualité de la finition et l"équilibre de la cavité commencent à apparaître.

Pour cette raison, les zones liées aux charnières nécessitent plus d’attention que ce à quoi les acheteurs s’attendent parfois. Il ne s’agit pas seulement d’usiner la forme. Il s'agit également du comportement de l'outil après le traitement thermique, de la finition de la zone de moulage et de la stabilité des performances dans les applications réelles de moulage par injection d'emballages..

Un bon moule fait plus que libérer la pièce

En amont du devis, on se pose souvent une question simple : la pièce peut-elle être démoulée ?

Ce n"est que le début. La meilleure question est de savoir si la pièce peut être démoulée en douceur, à plusieurs reprises et sans créer de travail supplémentaire par la suite. Un moule qui fonctionne techniquement mais qui nécessite un ajustement constant n’est pas un outil de production solide. Un moule qui ne fonctionne que dans des conditions de processus étroites crée également une pression pour l"usine de moulage.

En pratique, une version stable dépend de plusieurs éléments fonctionnant ensemble :

• précision de fermeture
• ventilation au bon endroit
• état de surface contrôlé
• cohérence cavité à cavité
• refroidissement adéquat autour des zones sensibles
• qualité d'ajustage lors de l'assemblage

Si l’un d’entre eux est faible, le problème peut ne pas apparaître dès les premiers tirs. Il apparaît généralement après que le moule entre en production régulière.

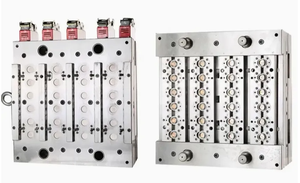

Les outils multi-empreintes amplifient les petites erreurs

Un échantillon de moule à cavité unique peut cacher de nombreux problèmes. Un moule de production à 8 ou 16 empreintes ne le peut pas.

Une fois que le nombre de cavités augmente, même une petite différence dans l"usinage ou l"ajustement peut commencer à affecter le comportement de la pièce d"une cavité à l"autre. Un capuchon peut se fermer proprement. Un autre peut sembler légèrement différent. Une cavité peut bien s’aérer, tandis qu’une autre commence à emprisonner l’air. Ces différences sont souvent minimes au début, mais elles s"additionnent rapidement dans la production d"emballages.

C'est également la raison pour laquelle les acheteurs accordent souvent une plus grande attention aux pièces de rechange, aux inserts et à l'assistance à la maintenance à long terme, en particulier lorsque le projet nécessitera des composants de moule fiables au fil du temps.

L’état de la surface fait partie du fonctionnement du moule

Lorsque l’on parle de moules d’emballage, on pense souvent d’abord aux dimensions. Mais l’état de la surface compte tout autant.

Pour les bouchons rabattables, le niveau de polissage, la transition de texture et la qualité de la surface de fermeture influencent tous la façon dont le bouchon se détache, la façon dont le couvercle se ferme et la stabilité du moule dans le temps. Dans certaines conceptions, une surface trop agressive crée de la traînée. Dans d"autres cas, une finition insuffisante peut sembler acceptable dans les premiers échantillons, mais entraîne ultérieurement une usure ou une instabilité.

C’est pourquoi la finition ne doit pas être considérée comme une étape cosmétique ajoutée à la fin. Cela fait partie de la fonction du moule. Selon le projet, cela peut impliquer un polissage, une gravure de texture, un contrôle du traitement thermique ou un traitement de surface supplémentaire où la résistance à l"usure devient importante.

Si la conception de la fermeture comprend des fonctionnalités de déverrouillage internes spéciales ou un mouvement non standard, des solutions de noyau pliable associées peuvent également devoir être prises en compte lors de l'examen de l'outillage.

Ce que les acheteurs découvrent souvent trop tard

De nombreuses décisions d’approvisionnement tournent encore autour de trois questions simples :

• Combien ?
• À quelle vitesse ?
• Combien de cavités ?

Ces questions sont importantes, mais elles ne suffisent pas. Pour les moules à bouchons rabattables, la discussion la plus utile a lieu avant la découpe de l"acier :

• La géométrie des charnières est-elle pratique pour le moulage à long terme ?
• Les zones d'arrêt sont-elles suffisamment robustes pour une production répétée ?
• La disposition de la cavité permet-elle un remplissage équilibré ?
• Le moule sera-t-il facile à entretenir après SOP ?
• Les pièces de rechange peuvent-elles être remplacées avec un temps de montage limité ?
• Le premier essai répondra-t-il aux bonnes questions, et ne se contentera-t-il pas de produire des échantillons ?

Un fournisseur capable de discuter clairement de ces points est généralement plus précieux qu"un fournisseur qui ne promet qu"un délai de livraison court.

Comment nous abordons ce type de projet

Chez SENLAN, nous traitons un moule pour bouchon rabattable comme un outil de production, et pas seulement comme un travail d"usinage. Le travail commence avant la fabrication. La structure du capuchon est examinée, les risques liés aux charnières sont vérifiés, les problèmes probables d"arrêt et de desserrage sont pris en compte et l"itinéraire d"usinage est adapté aux exigences réelles de l"outil.

Pour certains projets, le défi réside dans la cohérence dimensionnelle des cavités. Pour d’autres, il s’agit des performances des charnières, de la ventilation, de la fréquence d’entretien ou de la stabilité du raccord après traitement thermique. La bonne approche dépend du plafond lui-même et non d’un modèle fixe. Nos avantages techniques plus larges proviennent de l'adaptation des décisions de processus aux points de risque réels dans le moule, plutôt que de traiter chaque outil de fermeture de la même manière.

De meilleurs devis commencent par de meilleures informations sur le projet

Une citation utile commence généralement par plus qu’un simple dessin. Si un acheteur souhaite de meilleurs commentaires dès le début, il est utile d"envoyer des informations telles que le type de résine, la cible de la cavité, les attentes en matière de charnières, les exigences de surface, les informations sur la machine et les objectifs de production.

Ces détails aident le fournisseur à juger de ce qui compte vraiment dans le projet au lieu de citer uniquement la forme et la taille. En pratique, cela permet généralement de gagner du temps ultérieurement lors de la confirmation de la conception, de la revue de l'usinage et de la planification des essais de moule. Pour les acheteurs qui ont besoin d’une vision plus large de la planification de projets personnalisés, notre page de solutions d’outillage et de moules constitue un point de départ utile.

Pourquoi la planification des essais ne devrait pas être une réflexion après coup

Dans de nombreux projets d’emballage, les gens considèrent le moulage d’essai comme le point de contrôle final. En réalité, cela devrait être planifié bien plus tôt.

Un premier essai significatif devrait aider à répondre à des questions pratiques : la charnière se forme-t-elle comme prévu ? Les zones de coupure sont-elles stables ? La pièce se détache-t-elle en douceur ? Le comportement de la cavité est-il cohérent ? Y a-t-il des signes de déséquilibre, de traînée, de flash ou de risque d"usure locale ?

Lorsque l’essai est planifié autour de ces questions, il devient bien plus qu’une simple étape de constitution d’échantillons. Cela fait partie de l’examen technique.

Si votre équipe d'achats ou d'ingénierie a besoin de documents de référence lors de l'évaluation des fournisseurs, vous pouvez également consulter notre section de téléchargement pour connaître la documentation disponible.

Pensée finale

Un moule à capuchon rabattable est facile à sous-estimer. Sur le papier, cela peut ressembler à une autre fermeture d’emballage. En production, il montre rapidement si l’ingénierie était superficielle ou solide.

Plus les risques réels sont discutés tôt, plus le moule se comportera généralement mieux par la suite. Avant que l"acier ne soit finalisé, il convient de revoir la zone de charnière, la conception de l"obturation, la cohérence de la cavité, les exigences de finition et la cible de l"essai. Cette conversation fait souvent la différence entre un moule qui fonctionne simplement et un moule véritablement prêt pour la production.
