Moulage par injection de bouchons rabattables à fermeture dans le moule (IMC) pour l'emballage

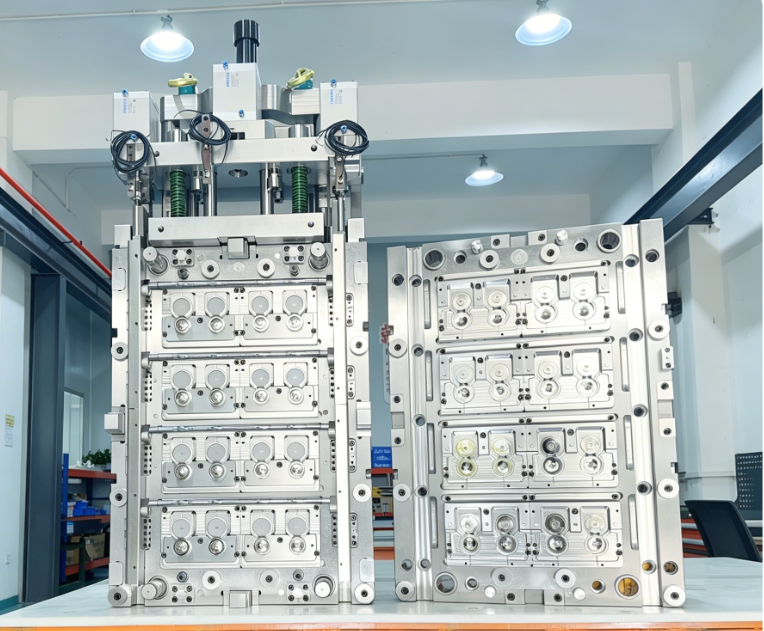

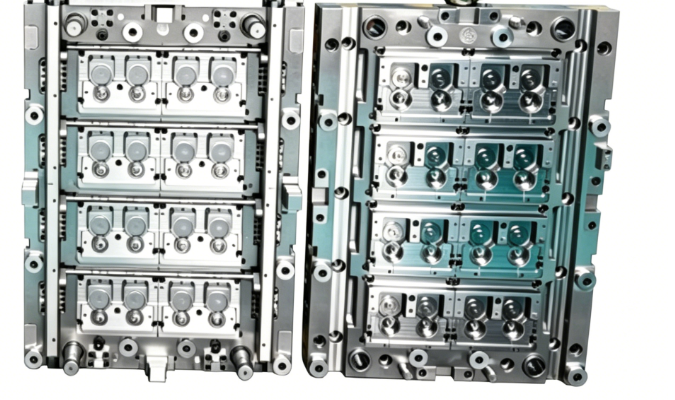

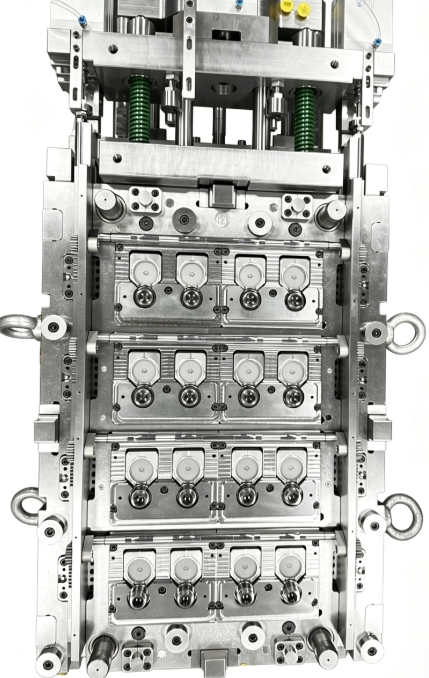

Moule à capuchon rabattable IMC pour emballages cosmétiques, médicaux et alimentaires

Si vous êtes un ingénieur en procédés d"emballage, un ingénieur en moules, un chef de projet, un acheteur ou un spécialiste qualité/validation évaluant un projet de bouchon rabattable, cette page est conçue pour vous.

Ceci est particulièrement pertinent si vous passez d"une ligne de fermeture externe à une solution IMC, ou si vous envisagez de passer à 16/32 cavités et devez contrôler la synchronisation, les performances des charnières et les risques de maintenance dès le départ.

Si vous utilisez actuellement un équipement de fermeture post-moulage, IMC peut supprimer une étape entière du processus. Mais pour que cela fonctionne en production, les composants de synchronisation, de refroidissement et d’usure doivent être conçus comme un seul système.

Ce qu"un moule à capuchon rabattable IMC change réellement

Un moule à bouchon rabattable IMC ferme le bouchon à l"intérieur du moule, immédiatement après le moulage et avant l"éjection. Cela change le processus de « moule → éjection → transfert → fermeture externe » en « moule → fermeture → éjection ».

Pour les équipes développant des outils d’emballage et de bouchons , cela peut réduire le nombre d’équipements, simplifier la disposition des lignes et améliorer en même temps le contrôle de l’hygiène.

Pourquoi les acheteurs choisissent IMC

• Élimine les opérations de fermeture secondaires
• Réduit le risque de contamination en fermant immédiatement après le moulage
• Améliore l'efficacité de la ligne en supprimant les goulots d'étranglement de fermeture en aval
• Aide à protéger l'intégrité des charnières tout en conservant la flexibilité thermique
• Supporte une force de fermeture plus constante dans les cavités

Là où les projets IMC deviennent généralement difficiles

IMC n"est pas difficile à cause du moulage seul. C"est difficile car l"action de fermeture, le timing de la cavité, la tolérance d"encliquetage, la disposition du refroidissement et la stratégie de maintenance doivent tous fonctionner ensemble.

1. Fiabilité mécanique

Les liaisons, cames, curseurs ou éléments de mouvement peuvent se bloquer ou s"user si le mécanisme n"est pas conçu pour un mouvement stable et un accès pour l"entretien.

2. Synchronisation multi-cavités

Dans les moules à 16 cavités ou plus, même de petites différences temporelles entre les cavités peuvent affecter la cohérence de la fermeture ou endommager la zone de charnière.

3. Sensibilité de tolérance d"encliquetage

Les fonctionnalités de fermeture nécessitent un contrôle dimensionnel strict. Si l"ajustement est instable, le capuchon peut se fermer de manière trop serrée, trop lâche ou ne pas répondre aux exigences d"étanchéité.

4. Contraintes de gestion thermique

Une fois que le mécanisme IMC occupe l"espace interne, le routage des canaux de refroidissement devient plus exigeant. Un refroidissement inégal peut modifier la géométrie des pièces et affecter l"alignement.

5. Difficulté d"entretien

Si les pièces d"usure ne sont pas conçues pour un remplacement cohérent, une cavité endommagée peut entraîner un temps d"arrêt plus long et un travail de montage plus long que prévu.

Comment SENLAN transforme le risque IMC en un système d"ingénierie contrôlé

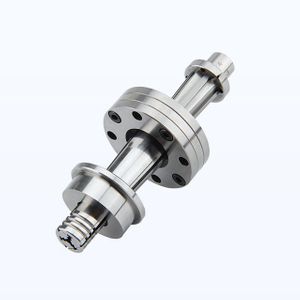

Contrôle du mouvement et de l"usure

Nous abordons l'IMC comme un système d'ingénierie complet et non comme un mécanisme isolé. Le comportement du mouvement est examiné avec l'usinage, l'assemblage, la cartographie de l'usure et l'accès à la maintenance à l'aide de la chaîne de processus interne présentée sur notre page d'équipement..

Contrôle de l"ajustement critique

Pour les zones d'encliquetage et de fermeture, les dimensions clés sont définies par rapport aux références et vérifiées par une méthode de mesure, et pas seulement par la valeur nominale du dessin. Notre logique de tolérance plus large est expliquée dans cet article sur le contrôle des tolérances dans les composants de moules de précision..

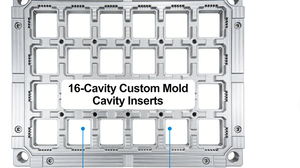

Répétabilité de cavité à cavité

Les performances stables de l'IMC dépendent de la manière dont le mouvement et l'ajustement sont répétés dans toutes les cavités. Ceci est étroitement lié aux mêmes principes de répétabilité utilisés dans la stabilisation des composants de moules multi-empreintes..

Logique de maintenance interchangeable

Les pièces d'usure et les articles critiques à l'ajustement sont développés dans un souci d'efficacité de remplacement, soutenus par notre approche de fabrication de composants de moules de précision..

Inspection et vérification

Les allégations de qualité doivent être mesurables. Notre itinéraire d'inspection est construit autour de méthodes de vérification documentées et de pratiques de contrôle dimensionnel décrites dans nos avantages techniques et notre approche QC..

Ce que vous recevez habituellement

Pour l"examen technique, la validation interne et l"approbation du projet, les livrables typiques peuvent inclure :

• Liste de contrôle de faisabilité DFM + IMC
• Résumé de la simulation de mouvement/synchronisation
• Résumé de l'équilibre thermique/refroidissement
• Rapport dimensionnel de la cavité complète avec données traçables
• Enregistrements de matériaux et de traitement thermique
• Liste des pièces de rechange interchangeables et pièces d'usure recommandées
• Vidéo d'essai et enregistrements de retour de processus

Vous pouvez prévisualiser le style de notre documentation d'inspection dans le centre de téléchargement.

Quand IMC est un bon choix

• Bouchons rabattables à grand volume où hygiène et fermeture reproductible important
• 16 / 32 Expansion de la cavité où la fermeture externe devient un goulot d'étranglement
• Projets d'emballage qui nécessitent des performances de charnière et une force de fermeture constantes

Quand IMC n’est peut-être pas nécessaire

• Projets à faible volume avec des changements de géométrie fréquents
• Conceptions de fermeture très simples où un mécanisme IMC ajouté ne crée pas de retour sur investissement clair

Commencez par une revue technique

Au lieu de décider de la structure trop tôt, commencez par une étude de faisabilité IMC basée sur votre pièce, la cavitation cible, la résine, les exigences d"hygiène et l"objectif de cycle.

Action principale : demander une étude de faisabilité IMC/DFM

Pour commencer, vous pouvez préparer :

• Dessin de pièce 2D / 3D
• Cavitation cible (8 / 16 / 32 / autre)
• Type de résine et exigences en matière d'hygiène
• Tonnage de la machine, si disponible
• Temps de cycle cible, si disponible
