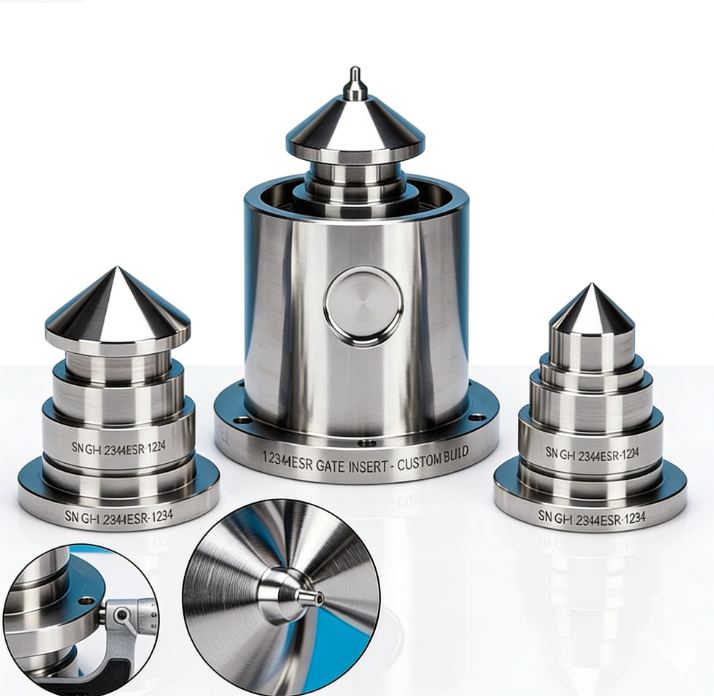

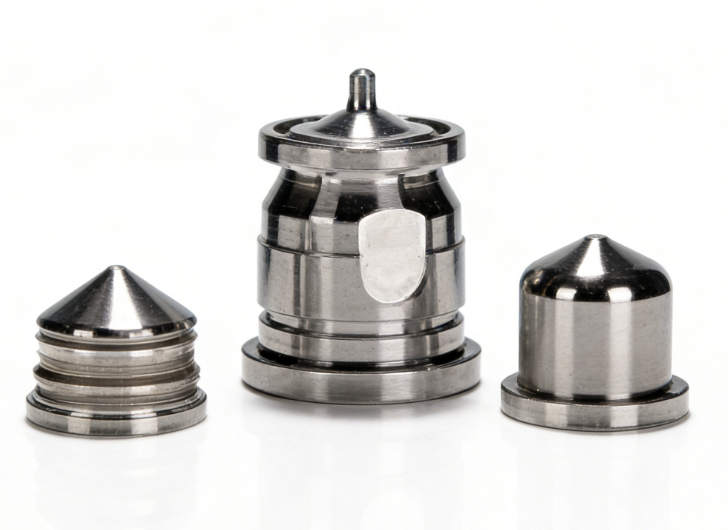

Inserts de porte personnalisés pour moules de capuchons et de fermetures
Rupture de porte propre, résidus réduits et durée de vie plus longue pour les moules d"emballage à grande cavité
Dans un moule à bouchon, l"insert de porte est une petite pièce ayant une grande influence. Il façonne la porte, affecte la façon dont la pièce se sépare et aide à déterminer si la production reste stable après des millions de prises de vue.
Chez SENLAN, nous fabriquons des inserts de portail personnalisés strictement selon les dessins du client et les exigences du moule. Chaque insert est construit autour de la conception réelle de la porte, du type de résine, du nombre de cavités, de l"état d"usure et de l"objectif de maintenance de l"outil.
Ce qu"un insert de porte contrôle en production réelle
Un insert de portail fait plus que définir l’ouverture du portail. Dans les moules d’emballage et de bouchage, cela touche souvent :
- hauteur des vestiges de la porte et aspect visuel
- cohérence de la rupture de la porte
- comportement de filage ou de bave
- usure locale autour de la zone de porte
- cohérence du remplissage de cavité à cavité
- stabilité à long terme sous impact répété d'écoulement de résine
C'est pourquoi l'insert doit être traité à la fois comme un élément de formage et comme une surface de travail sensible à l'usure. Vous pouvez explorer notre gamme plus large de composants de moules de précision et notre catalogue de composants de moules pour les pièces d'outillage associées.
Capacité personnalisée typique
| Gamme d'articles | / performances |
|---|---|
| Capacité de tolérance | Jusqu"à ±0,005 mm, selon la géométrie et les exigences d"inspection |
| Focus sur les performances de la porte | Coupure nette, géométrie de grille stable, comportement de cavité reproductible |
| Options matérielles | S136 ESR, STAVAX ESR, H13, SKD61 ou équivalent par application |
| Finition de surface | Finition fine ou finition miroir selon la structure du portail et les exigences des pièces moulées |
| Options de revêtement | Traitement de surface DLC, TiN ou basé sur l"application si nécessaire |
| Focus sur la résistance à l’usure | Conçu pour les impacts répétés de résine et la production à long cycle |
| Compatibilité | Construit selon la structure du moule du client et les systèmes standard si nécessaire |
L"acier final, la finition, le revêtement et la dureté sont confirmés en fonction du type de résine, de la géométrie de la porte, du volume de tir, de l"objectif du cycle et des conditions de fonctionnement du moule.
Pourquoi les clients choisissent les inserts de portail SENLAN
Des résultats visibles et plus propres
Dans les fermetures et les emballages cosmétiques, le marquage du portail fait partie de l"aspect fini. Un insert de porte stable aide à réduire les vestiges surélevés, les points de rupture rugueux et les incohérences visibles d"une cavité à l"autre.
Meilleure résistance à l"érosion
La zone de la porte subit un impact de flux répété à chaque cycle. Si l"usure se développe trop rapidement, la taille des portes change, le comportement de coupure dérive et la stabilité de remplissage devient plus difficile à maintenir. Nous adaptons le matériau, la finition et le revêtement à l’état d’usure réel de l’application.
Remplacement plus prévisible
Les inserts de porte sont souvent remplacés plus tôt que les composants de moule plus grands. Nous les fabriquons avec une logique de référence contrôlée afin que les futurs remplacements suivent la même référence approuvée et réduisent les risques de montage pendant la maintenance.
Pour le système d'usinage et de contrôle derrière ces pièces, consultez nos avantages techniques.
Problèmes de porte courants dans les moules à grande cavité
Vestige de porte inégal
Douleur : Certaines cavités laissent une cassure plus nette, tandis que d'autres présentent une marque de porte plus haute ou plus rugueuse.
Cause probable : la géométrie formant la porte dérive, la surface de travail est incohérente ou l'usure se développe de manière inégale sur le jeu de plaquettes.
SENLAN Approche : usinage de précision et finition contrôlée pour maintenir la géométrie du portail plus cohérente dans toutes les cavités.
Support disponible : examen de la géométrie des portes, examen des inserts basés sur les cavités et fabrication d'inserts de remplacement basés sur une logique principale approuvée.
Enfiler ou baver à la porte
Douleur : La pièce ne se casse pas proprement, laissant des queues ou un comportement de coupure instable qui affecte l'apparence et la répétabilité du cycle.
Cause probable : La forme de la porte, l'état d'usure ou la finition de surface ne permettent plus une séparation nette dans les conditions réelles de moulage.
SENLAN Approche : surfaces de formation de grille à finition fine et géométrie de grille adaptées à la résine spécifique et aux conditions d'usure.
Assistance disponible : examen de l'usure, recommandations de remplacement et examen de la finition ou du revêtement pour une stabilité de production répétée.
Les changements d’usure des portes remplissent l’équilibre au fil du temps
Douleur : L'outil démarre bien, puis le poids de la pièce se déplace, l'équilibre du remplissage dérive et la cohérence de la cavité devient plus difficile à maintenir.
Cause probable : L'érosion par écoulement de résine modifie progressivement la zone de seuil, en particulier dans les outils à haut rendement ou dans les environnements de résine plus abrasifs.
SENLAN Approche : sélection des matériaux et des revêtements en fonction du risque d'usure réel, y compris les aciers ESR et le DLC ou le TiN, le cas échéant.
Assistance disponible : recommandation d'acier, examen du revêtement, discussion sur la durée de vie cible et stratégie de remplacement pour les inserts à forte usure.
Temps d"arrêt fréquents autour de la zone de porte
Douleur : l'insert de porte devient l'une des pièces du moule qui nécessite le plus d'entretien, et son remplacement crée un travail de repérage ou d'ajustement supplémentaire.
Cause probable : les futurs inserts ne suivent pas suffisamment la même logique de référence, ou la conception originale n'a pas été préparée pour un remplacement répété.
SENLAN Approche : logique de production contrôlée basée sur des données afin que les plaquettes de remplacement correspondent plus étroitement à la plaquette approuvée.
Assistance disponible : Répétez la fabrication de remplacement et réduisez le risque d’ajustement lors du changement d’insert.
Force technique derrière le produit
Géométrie de la porte protégée par un parcours de processus
Une dérive mineure dans la zone de seuil peut affecter l"apparence, le comportement de coupure, l"équilibre de remplissage et le taux d"usure. C"est pourquoi nous construisons le parcours d"usinage autour de la fonction de porte, et pas seulement des dimensions nominales.
Équipement haut de gamme pour des détails de portail fins
Nous fabriquons des inserts de porte à l'aide d'équipements de pointe, notamment la CNC à grande vitesse MAKINO et l'électroérosion miroir SODICK pour prendre en charge une géométrie fine, une forte intégrité de surface et une meilleure répétabilité dans les moules à grande cavité.
Conçu pour un remplacement répété
Un insert de remplacement ne devrait pas créer de travail de repérage supplémentaire. Nos contrôles de processus aident les futurs inserts de portail à suivre la même logique de référence approuvée que la pièce maîtresse d"origine.
Le processus de personnalisation
1. Soumission du dessin
Envoyez vos fichiers 2D ou 3D, tels que STEP, STP, DXF ou PDF, ainsi que les détails de la porte, la quantité de cavités, les informations sur la résine et la durée de vie prévue des inserts, le cas échéant.
Nous respectons votre propriété intellectuelle. NDA est disponible avant la soumission du dessin.
2. Examen du DFM
Nous examinons la géométrie des portes, les zones sensibles à l"usure, la sélection des matériaux, l"adéquation du revêtement et les points de risque d"usinage pour l"application réelle du moule.
3. Usinage de précision
L"itinéraire du processus est sélectionné en fonction de la précision du portail, de la résistance à l"usure et de la stabilité du remplacement.
4. Vérification
Les dimensions critiques sont vérifiées selon le dessin et la fonction. Des points de contrôle et des rapports peuvent être définis par le projet.
5. Livraison sécurisée
Tous les inserts finis sont emballés pour une expédition à l’exportation et une manipulation contrôlée à l’arrivée.
Applications typiques
Bouchons de boissons
Bouchons d"eau, fermetures CSD et bouchons de sport où une rupture propre du portail, un remplissage stable et une usure moindre sur de longues distances sont importants.
Emballage Cosmétique
Bouchons cosmétiques, couvercles de pots et fermetures rabattables pour lesquels une réduction des traces de barrière, une apparence plus propre et une meilleure consistance de la surface sont essentielles.
Moules d"emballage à grande cavité
Moules de bouchons et de fermetures multi-empreintes dans lesquels la cohérence de la zone de porte affecte l"équilibre de la cavité, l"apparence des pièces et l"efficacité de la maintenance.
Pour les outils d'emballage associés, vous pouvez également consulter notre article sur les composants des moules d'emballage cosmétique et sur la stabilité multi-empreintes..
Ce dont nous avons besoin pour un devis
Requis
- dessin 2D ou modèle 3D
- quantité de cavité
- informations sur la résine, si disponible
- matériau ou dureté cible
Utile pour un examen plus rapide
- détails de la structure de porte
- durée de vie prévue de l'insert
- délai de livraison cible
- si un revêtement est requis
- si un rapport d'inspection est requis
Plus les informations sont complètes, plus rapidement nous pouvons examiner les zones sensibles à l"usure et aux tolérances de la conception de l"insert de grille.
Besoin d"un avis personnalisé ?
Envoyez-nous votre dessin, la disposition de la cavité, les informations sur la résine et les détails de la porte. Nous examinerons la structure du portail, les zones sensibles à l’usure et la voie de fabrication la plus adaptée.
FAQ
S"agit-il d"un insert de portail standard ou d"une pièce sur mesure ?
Il s"agit d"un service de fabrication sur mesure. Chaque insert de porte est construit selon votre dessin, la disposition des cavités, l"état de la résine et l"application du moule.
Pouvez-vous contribuer à réduire les marques visibles sur les portes ?
Oui. La géométrie du portail, sa finition et son état d’usure affectent tous son apparence. Nous pouvons revoir la conception et recommander une voie de fabrication plus stable pour l’application.
Proposez-vous un revêtement pour les inserts de portail ?
Oui. Le DLC, le TiN et d"autres traitements de surface basés sur l"application peuvent être évalués en fonction du type de résine et de l"état d"usure.
Pouvez-vous prendre en charge les futurs inserts de remplacement ?
Oui. Nous fabriquons des pièces de rechange selon la conception approuvée et une logique de référence contrôlée pour réduire les travaux de montage pendant la maintenance.
Quels aciers sont couramment utilisés ?
Les options courantes incluent S136 ESR, STAVAX ESR, H13 et SKD61, sélectionnées en fonction de l"usure, du risque de corrosion, des exigences de surface et des objectifs de production.
