Noyaux de bouteilles/noyaux de moule : solutions de refroidissement personnalisées pour des cycles de moulage de bouchons plus rapides

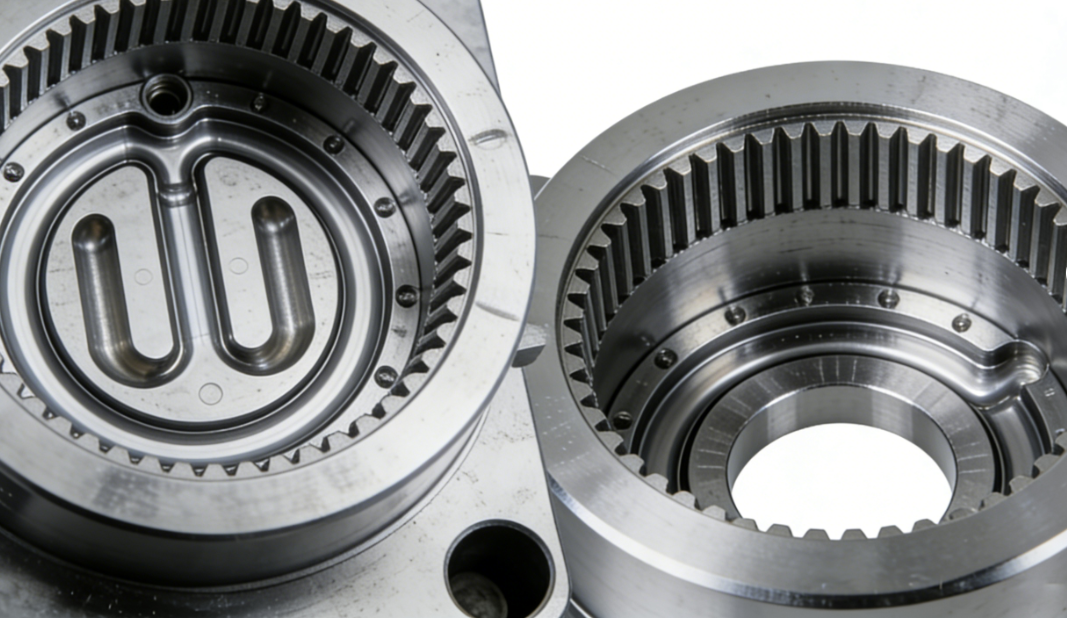

Noyaux de bouteilles sur mesure pour moules de capsules et de bouchons
Les noyaux de bouteilles, également appelés noyaux de moule ou noyaux internes dans les applications de moules de bouchons, font partie des composants de travail les plus importants dans un moule d"emballage. Ils forment la géométrie interne du capuchon et affectent directement les performances de refroidissement, le temps de cycle, les dimensions d"étanchéité, la stabilité du filetage et la cohérence d"une cavité à l"autre.
Chez SENLAN, nous fabriquons des noyaux de bouteilles et des noyaux de moules personnalisés strictement selon les dessins du client et les exigences des moules. Ce ne sont pas des pièces disponibles dans le commerce. Chaque noyau est produit selon la conception réelle du capuchon, la disposition de la cavité, l"état de la résine, l"objectif de refroidissement et les exigences de production du moule.
Ce que fait ce produit
Dans les moules de capsules et de fermetures, le noyau de la bouteille forme l"intérieur de la pièce moulée et contrôle souvent :
- diamètre intérieur et ajustement
- géométrie liée à l'étanchéité
- caractéristiques internes liées au filetage ou à l'inviolabilité
- efficacité de refroidissement à proximité de la zone de travail la plus chaude
- comportement de libération des pièces pendant le démoulage
- cohérence cavité à cavité dans les moules multi-empreintes
C"est pourquoi les noyaux de bouteilles doivent être conçus non seulement pour la précision dimensionnelle, mais également pour l"équilibre thermique, la résistance à l"usure et la cohérence du remplacement à long terme.
Découvrez nos capacités plus larges en matière de composants de moules de précision et nos avantages techniques en matière d'usinage et d'inspection.
Capacité personnalisée typique
| Gamme d'articles | / performances |
|---|---|
| Capacité de tolérance | Jusqu"à ±0,005 mm, selon la géométrie et les exigences d"inspection |
| Conception de refroidissement | Dispositions de refroidissement personnalisées basées sur la structure du capuchon, l"épaisseur de la paroi et l"objectif de cycle |
| Options matérielles | S136 ESR, STAVAX ESR, H13, SKD61 ou équivalent par application |
| Dureté | Défini en fonction de l"usure de la résine, du cycle cible et de l"état du moule |
| Finition de surface | Basé sur les exigences en matière d"étanchéité, de démoulage et de pièces moulées |
| Objectif de conception de base | Efficacité de refroidissement, stabilité dimensionnelle et cohérence de remplacement |
| Compatibilité | Construit selon la structure du moule du client et les systèmes standard si nécessaire |
L"acier final, la dureté, la finition et la configuration de refroidissement sont confirmés en fonction de la conception réelle du capuchon, de la résine, de l"objectif de sortie et de la disposition du moule.
Pourquoi la conception du noyau de la bouteille est importante dans les moules à bouchons
Pour les moules de bouchons et de fermetures, le profit est fortement lié au temps de cycle et à la cohérence des cavités. Si le noyau de la bouteille est mal conçu ou faiblement refroidi, le moule peut quand même fonctionner, mais il fonctionne souvent plus lentement, de manière moins constante et avec davantage de problèmes de maintenance.
Les résultats typiques d"une conception de noyau de bouteille faible incluent un temps de refroidissement plus long, une sensation de filetage instable, une variation de poids d"une cavité à l"autre, une ovalité, un retrait, une déformation, un rendement inférieur par machine et des temps d"arrêt plus longs pendant la maintenance.
C'est pourquoi les noyaux de bouteilles doivent être évalués à la fois comme composants de formage et comme composants de refroidissement..
Problèmes de refroidissement dans les moules d’emballage à grande cavité – et comment nous les résolvons
Temps de cycle longs
Douleur : Le moule coule, mais le refroidissement prend trop de temps. Le temps de maintien est prolongé plus longtemps que prévu et le rendement horaire reste inférieur à l'objectif.
Cause fondamentale : Le noyau de la bouteille est souvent l’une des principales zones de concentration de chaleur dans le moule. Si le chemin d’eau est trop éloigné de la source de chaleur ou inégalement réparti, le refroidissement devient le goulot d’étranglement.
SENLAN Correction : Nous concevons des configurations de refroidissement internes personnalisées, y compris des dispositions de chemin d'eau appropriées, des barboteurs ou des déflecteurs lorsque la structure le permet, pour améliorer le transfert de chaleur autour de la zone de travail.
Ce que nous pouvons fournir : examen de la configuration du refroidissement, recommandations sur le chemin d'eau, examen de la géométrie basé sur la structure du capuchon et retour sur la fabricabilité avant la production.
Points chauds, ovalité et déformation des pièces
Douleur : Certaines cavités produisent des bouchons présentant une dérive de taille, une ovalité ou des dimensions d'étanchéité instables, même lorsque les paramètres de la machine restent les mêmes.
Cause fondamentale : Une répartition inégale de la température autour du noyau de la bouteille crée des points chauds locaux, qui entraînent un retrait non uniforme et un comportement instable des pièces.
SENLAN Correction : nous utilisons un perçage profond de précision et un usinage contrôlé du noyau pour maintenir les canaux de refroidissement positionnés avec précision et répartis plus uniformément dans le corps du noyau.
Ce que nous pouvons fournir : Examen des dessins pour la position de refroidissement, contrôle de la géométrie critique pour l'ajustement, inspection des dimensions liées au noyau et examen dimensionnel des zones de filetage et d'étanchéité.
Corrosion à l’intérieur des canaux de refroidissement
Douleur : les performances de refroidissement diminuent avec le temps, les canaux commencent à rouiller et la maintenance devient plus fréquente. Dans des environnements de production plus propres, la contamination liée à la corrosion constitue une préoccupation encore plus grande.
Cause fondamentale : L'exposition à l'eau à l'intérieur du noyau peut progressivement créer de la corrosion si l'acier n'est pas adapté aux conditions de service.
SENLAN Correction : pour les applications de moules de bouchons sensibles à la corrosion, nous recommandons souvent des aciers inoxydables ESR de haute pureté tels que le S136 ESR ou le STAVAX ESR pour une meilleure résistance à la rouille et de meilleures performances de polissage.
Ce que nous pouvons fournir : recommandation d'acier par application, certificat de matériau si nécessaire, confirmation de l'objectif de dureté et adaptation des processus pour les pièces d'outillage exposées à l'eau.
Accumulation de tartre et efficacité de refroidissement réduite
Douleur : le débit s'affaiblit avec le temps, la perte de pression augmente, le refroidissement devient moins stable et le moule nécessite un nettoyage plus fréquent.
Cause fondamentale : Les dépôts d'eau dure ou l'accumulation interne réduisent la surface efficace du canal et diminuent l'efficacité du refroidissement à long terme.
SENLAN Correction : lorsque les conditions de conception le permettent, nous prenons en charge la finition lisse des canaux internes pour aider à réduire l'accumulation et à maintenir un flux de liquide de refroidissement plus stable à travers le cœur de la bouteille.
Ce que nous pouvons fournir : Examen de la conception du chemin de refroidissement accessible, recommandations de refroidissement axées sur la maintenance, discussion sur la structure interne respectueuse du chemin d'écoulement et considérations sur la facilité d'entretien à long terme lors de l'examen de la conception de base.
Force technique derrière le produit
Conçu autour du refroidissement ainsi que de la géométrie
Un noyau de bouteille est l’une des rares pièces de moule qui affecte directement à la fois la géométrie de la pièce et l’efficacité du cycle. C"est pourquoi nous considérons la conception du système de refroidissement comme faisant partie intégrante du produit et non comme une réflexion après coup.
Usinage de précision pour la stabilité du noyau
Les noyaux de bouteilles contrôlent souvent les zones d"étanchéité, les caractéristiques liées au filetage et la géométrie interne sensible à l"ajustement. Ces domaines nécessitent un usinage stable, une logique de référence contrôlée et une finition fiable pour fonctionner correctement dans la production multi-empreintes.
Équipement haut de gamme pour l"exécution
Nous fabriquons des mandrins de bouteilles à l'aide d'équipements de pointe, notamment les systèmes CNC à grande vitesse MAKINO et SODICK EDM , soutenus par des méthodes de meulage et d'inspection appropriées en fonction de la géométrie et de l'application.
Conçu pour la cohérence du remplacement
Un noyau de bouteille de remplacement doit retourner au moule avec la même logique fonctionnelle que l"original. Nous contrôlons le parcours de production afin que les noyaux de remplacement correspondent le plus possible à la référence approuvée, réduisant ainsi les travaux de montage lors de la maintenance.
En savoir plus sur nos avantages techniques.
Le processus de personnalisation
1. Soumission du dessin
Envoyez-nous vos fichiers 2D ou 3D, tels que STP, STEP, DXF ou PDF, ainsi que la disposition des cavités, les informations sur la résine, le temps de cycle cible et les exigences de refroidissement, le cas échéant.
Nous respectons votre propriété intellectuelle. Les NDA peuvent être signés avant la soumission du dessin pour garder votre conception entièrement confidentielle.
2. Examen du DFM
Nous examinons la fabricabilité, la logique de refroidissement, les zones critiques d’ajustement, la sélection de l’acier et les points de risque d’usinage en fonction de votre application réelle de moule de bouchon.
3. Usinage de précision
Le noyau de la bouteille est produit à l"aide d"un processus sélectionné pour l"exécution du chemin de refroidissement, la stabilité dimensionnelle et les performances de service à long terme.
4. Vérification
Les dimensions critiques sont vérifiées selon le dessin et la fonction. Selon le projet, cela peut inclure des dimensions liées à l"ajustement, des vérifications des sièges et des mesures clés à signaler.
5. Livraison sécurisée
Les pièces finies sont emballées pour une expédition d’exportation en toute sécurité et une manipulation contrôlée à l’arrivée.
Applications typiques
Bouchons de boissons
Convient aux bouchons de 28 mm, aux bouchons 30/25, aux bouchons de boissons de 38 mm et aux bouchons d"eau ou de CSD. La principale préoccupation réside dans des cycles plus rapides, des dimensions d’étanchéité stables et des performances de filetage reproductibles.
Fermetures rabattables et fonctionnelles
Convient aux bouchons rabattables, aux fermetures à charnière et aux systèmes de fermeture avec géométrie fonctionnelle interne. La principale préoccupation est un meilleur refroidissement, une répétabilité dimensionnelle et un démoulage stable.
Moules pour bouchons à haute cavité
Convient aux moules de bouchons à haut rendement, aux moules de fermeture et aux programmes d"emballage multi-empreintes. La principale préoccupation est la cohérence de la cavité, le temps de cycle plus court et la réduction des temps d"arrêt pour maintenance.
Pour les applications de moules de bouchons, vous pouvez également consulter notre page de moules de bouchons de bouteilles de crème cosmétique multi-cavités..
Ce dont nous avons besoin pour un devis
Requis
- dessin 2D ou modèle 3D
- quantité de cavité
- informations sur la résine si disponible
- matériau ou dureté cible
Utile pour un examen plus rapide
- objectif de temps de cycle
- exigences de refroidissement
- durée de vie prévue du moule
- délai de livraison cible
- un rapport d'inspection est-il requis
Plus les informations sont complètes, plus rapidement nous pouvons examiner les zones sensibles au refroidissement et aux tolérances de la conception du cœur de la bouteille.
Besoin d"un avis personnalisé ?
Envoyez-nous votre dessin, la disposition de la cavité, les informations sur la résine et l"objectif du cycle. Nous examinerons la structure de base, les zones sensibles au refroidissement et la voie de fabrication la plus appropriée.
FAQ
S"agit-il d"un noyau de bouteille standard ou d"une pièce sur mesure ?
Il s"agit d"un service de fabrication sur mesure. Chaque noyau de bouteille/noyau de moule est construit selon votre dessin, la disposition des cavités, l"état de la résine et l"application du moule.
Pouvez-vous optimiser la disposition du refroidissement en fonction de la conception de notre capuchon ?
Oui. Le refroidissement est l’une des principales raisons pour lesquelles les clients choisissent un noyau de bouteille personnalisé. Nous pouvons revoir la structure du capuchon et la disposition des moules pour prendre en charge une approche de refroidissement plus efficace.
Pourquoi la conception du noyau de la bouteille affecte-t-elle autant le temps de cycle ?
Parce que le cœur de la bouteille est souvent l’une des principales zones de transfert de chaleur dans le moule. Si le refroidissement est inefficace dans cette région, le capuchon met plus de temps à se stabiliser, ce qui augmente le cycle de moulage total.
Pouvez-vous prendre en charge les futurs noyaux de bouteilles de remplacement ?
Oui. Nous nous efforçons de maintenir les noyaux de remplacement cohérents avec la conception originale approuvée afin que les travaux de montage pendant la maintenance puissent être réduits.
Quel acier est couramment utilisé pour les noyaux de bouteilles dans les moules de capsules ?
Les options courantes incluent S136 ESR, STAVAX ESR, H13 et SKD61, en fonction de la résistance à la corrosion, du niveau d"usure, des exigences de polissage et des conditions liées au refroidissement.
