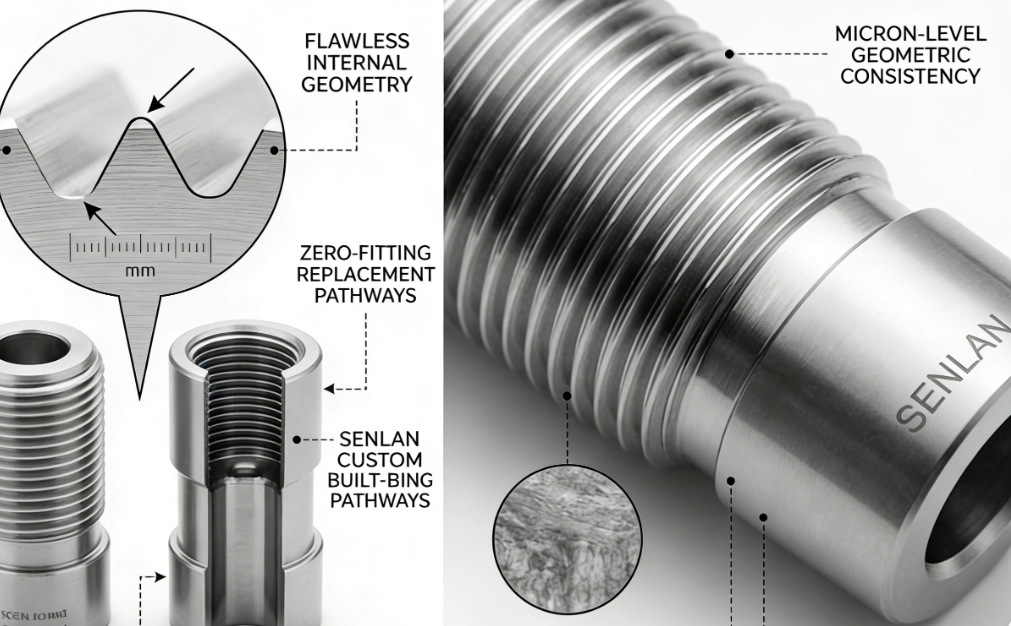

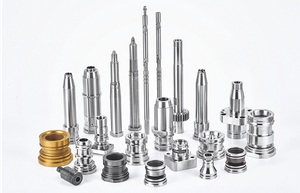

Noyaux de dévissage de précision : solutions à cycle élevé pour des filetages internes et externes impeccables
Conçu pour plus de 100 millions de cycles et une cohérence au niveau du micron — Remplacement sans ajustement garanti.
Chez SENLAN, nous fabriquons des noyaux de dévissage et des noyaux filetés sur mesure strictement selon les dessins du client. Ce ne sont pas des pièces de catalogue. Chaque noyau est construit autour d"une forme de filetage, d"une structure de moule, d"un état de résine, d"une méthode de démoulage et d"un objectif de production spécifiques.
Pour les moules de fermeture à grand volume, la qualité du fil à elle seule ne suffit pas. Le noyau doit fonctionner sans problème, se détacher proprement, résister à l"usure et rester remplaçable lors d"un entretien futur sans travaux de montage coûteux.
Qu"est-ce que ce produit
Un noyau de dévissage est un composant de moule de précision utilisé pour former des éléments filetés qui ne peuvent pas être libérés de manière fiable par une traction droite. Dans ces outils, le noyau doit non seulement créer la géométrie de filetage correcte, mais également permettre un démoulage stable et des performances à long terme dans des conditions de production réelles.
Cela signifie que la pièce doit faire plus que mesurer correctement sur le banc. Il doit maintenir la forme du filetage, le contrôle du faux-rond, la stabilité du démoulage et la cohérence du remplacement à l"intérieur d"un moule en état de marche.
Apprenez-en davantage sur nos composants de moules de précision et nos capacités d’usinage et d’inspection..
Capacité personnalisée
| Gamme d'articles | / performances |
|---|---|
| Capacité de tolérance | Jusqu"à ±0,005 mm, selon la géométrie et les exigences d"inspection |
| Focus sur la qualité du fil | Pas stable, profil de filetage propre, cohérence d"ajustement fiable |
| Finition de surface | Comme requis par la fonction du thread et la condition de publication |
| Options matérielles | S136 ESR, STAVAX ESR, H13, SKD61 ou équivalent par application |
| Dureté | Défini par l"usure de la résine, la cible du cycle et l"état du moule |
| Objectif de durée de vie | Conçu pour les programmes à grand volume, y compris les applications à longue durée de vie ciblant plus de 100 millions de cycles, sous réserve de la conception du moule et des conditions de fonctionnement |
| Logique de remplacement | Conçu pour un remplacement sans ajustement grâce à une cohérence contrôlée des données et des coordonnées |
L"acier final, la dureté, la finition et la durée de vie attendue dépendent de la géométrie du filetage, du type de résine, de la structure du moule, de la lubrification, de la maintenance et des conditions de fonctionnement.
Pourquoi les clients choisissent nos noyaux de dévissage
Géométrie de fil impeccable
Les pièces filetées ne fonctionnent bien que lorsque le pas, le profil, la concentricité et le faux-rond sont maintenus ensemble comme un seul système. Si l"un de ces éléments dérive, le résultat peut être un ajustement instable, une fuite, une mauvaise sensation de couple ou des filetages endommagés lors du desserrage.
Démoulage fluide et prévisible
Une carotte dévissée doit se détacher proprement dans les conditions de production, et pas seulement lors d"un court échantillon. Une mauvaise qualité de surface, un mauvais contrôle de la géométrie ou un ajustement instable peuvent tous entraîner une traînée du filetage, un collage ou une action de dévissage incohérente.
Conçu pour la production à cycle élevé
Pour les moules d’emballage fonctionnant 24 heures sur 24, la durée de vie est un problème commercial. Un noyau qui s"use tôt affectera la qualité du filetage, augmentera les temps d"arrêt et augmentera les coûts de maintenance. Nous fabriquons des noyaux de dévissage pour de longues séries de production avec des matériaux, des duretés et des itinéraires de processus adaptés à l"application.
Remplacement sans ajustement
Lorsqu"un noyau de remplacement est nécessaire, il doit retourner dans le moule sans repérage ni correction supplémentaire. C"est pourquoi nous contrôlons non seulement le thread, mais également la logique de données derrière le thread.
Nous utilisons une électrode et un système de serrage unifiés pour toutes les étapes d"usinage. Cela permet à chaque insert de remplacement de conserver la même logique de coordonnées et la même structure de référence que le maître d"origine, permettant ainsi un véritable remplacement instantané.
Force technique derrière le produit
Fabrication de filetages de précision
Les noyaux filetés font partie des composants de moule les plus exigeants, car même de petites variations de faux-rond, de profil ou de concentricité apparaîtront rapidement dans les pièces moulées.
Un équipement haut de gamme pour des résultats haut de gamme
En utilisant la CNC haute vitesse MAKINO et l'électroérosion miroir SODICK , nous fabriquons des profils de filetage avec une géométrie extrêmement stable, un faible faux-rond et une forte intégrité de surface. Cette combinaison est particulièrement importante pour les moules à cavité élevée où un noyau instable peut affecter la cohérence de l'ensemble de l'outil.
Des matériaux et des traitements thermiques adaptés à la tâche
Lorsque la résistance à l'usure et la polissabilité sont importantes, les qualités ESR telles que STAVAX ESR et S136 ESR sont souvent préférées. Pour les applications exigeantes à cycle élevé, une sélection d'acier appropriée combinée à un traitement thermique sous vide permet de maintenir la qualité du filetage et la résistance à l'usure sur de longues séries.
En savoir plus sur nos avantages techniques.
Problème → SENLAN Réparer
Problème : L"ajustement du filetage semble trop serré dans certaines parties et trop lâche dans d"autres.
SENLAN Correction : pas et profil contrôlés grâce à un usinage de précision, une finition fine et une inspection axée sur l'ajustement.
Problème : les fils s"usent trop tôt en production
SENLAN Correction : acier adapté à l'application tel que STAVAX ESR et traitement thermique contrôlé pour une plus grande résistance à l'usure et une durée de vie plus longue.
Problème : temps d"arrêt élevés pendant la maintenance
SENLAN Correctif : suivi des données unifié et logique de coordonnées répétable pour prendre en charge un véritable remplacement immédiat sans travail d'ajustement lourd.
Problème : L"action de dévissage devient instable après de longues courses
SENLAN Correctif : contrôle de la géométrie stable, meilleure intégrité de la surface et itinéraires de processus conçus autour des performances de publication, et pas seulement de la taille nominale.
Problème : la qualité du filetage varie selon les cavités
SENLAN Correctif : contrôle de cohérence au niveau défini pour les moules multi-empreintes, en mettant l'accent sur le faux-rond, la concentricité et la répétabilité des remplacements.
Le processus de personnalisation
1. Soumission du dessin
Envoyez-nous vos fichiers 2D ou 3D, tels que STP, STEP, DXF ou PDF, ainsi que les détails du filetage, la quantité de cavités, les informations sur la résine et la durée de vie prévue du moule, le cas échéant.
Nous respectons votre propriété intellectuelle. Les NDA peuvent être signés avant la soumission du dessin pour garder votre conception entièrement confidentielle.
2. Examen du DFM
Nous examinons la géométrie des filetages, la méthode de démoulage, les zones critiques d"ajustement, la sélection de l"acier et les points de risque d"usinage en fonction de la conception de votre moule et de votre objectif de production.
3. Usinage de précision
Le noyau est produit à l"aide d"un processus sélectionné pour la précision du filetage, la stabilité du démoulage et la durabilité à long terme. En fonction de la géométrie, cela peut inclure la CNC à grande vitesse, l"EDM, le meulage et la finition fine.
4. Vérification
Les dimensions critiques sont vérifiées en fonction du dessin et de la fonction. Selon le projet, cela peut inclure les dimensions liées au filetage, le faux-rond, la concentricité, les vérifications d"assise et les mesures clés à signaler.
5. Livraison sécurisée
Les pièces finies sont emballées pour une expédition d’exportation en toute sécurité et une manipulation contrôlée à l’arrivée.
Applications typiques
Fermetures pour boissons
Utilisé pour les bouchons d"eau, les bouchons CSD, les bouchons de sport et autres fermetures filetées où l"étanchéité et la cohérence du couple sont importantes.
Emballage Cosmétique
Convient aux bouchons cosmétiques filetés, aux couvercles de pots et aux systèmes de fermeture où la sensation du filetage, l"apparence et la qualité du démoulage doivent rester stables.
Pièces plastiques médicales et techniques
Utilisé dans les pièces moulées filetées où l"ajustement, la fiabilité du démoulage et la cohérence du remplacement sont essentiels.
Programmes d"emballage à gros volumes
Une solution idéale pour les moules qui fonctionnent en continu et nécessitent des performances de noyau fileté de longue durée avec des intervalles de maintenance prévisibles.
Pour des projets multi-empreintes plus vastes, découvrez comment nous stabilisons les composants de moules de précision pour les moules multi-empreintes..
Informations sur la demande de prix
Requis
- Dessin 2D ou modèle 3D
- Spécification du filetage ou échantillon de pièce
- Quantité de cavité
- Matériau ou dureté cible
Utile pour un examen plus rapide
- Informations sur la résine moulée
- Durée de vie prévue du moule
- Détails de la méthode de démoulage
- Délai de livraison cible
- Si un rapport d'inspection est requis
Plus les informations sont complètes, plus vite nous pouvons examiner les points à risque liés au filetage et recommander un parcours d"acier et d"usinage adapté.
Besoin d"un examen plus rapide ?
Envoyez-nous votre dessin, les détails du filetage et les exigences d"application. Nous passerons en revue la géométrie, les points à risque de démoulage et l’itinéraire d’usinage le mieux adapté.
FAQ
Quelle est la différence entre un noyau fileté et un noyau dévissant ?
Un noyau fileté forme la géométrie du filetage de la pièce moulée. Un noyau de dévissage est utilisé lorsque ce filetage doit être libéré par une action de rotation ou de dévissage contrôlée lors du démoulage.
Pouvez-vous faire cela strictement selon notre dessin ?
Oui. Il s"agit d"un composant d"outillage sur mesure. Nous fabriquons selon votre dessin, vos spécifications de filetage, la conception du moule et vos exigences de service.
Pouvez-vous prendre en charge les futurs noyaux de remplacement ?
Oui. La cohérence du remplacement est l’une des principales raisons pour lesquelles les clients choisissent ce type de produit. Nous contrôlons la logique de référence afin que les futurs cœurs puissent correspondre le plus fidèlement possible au maître original approuvé.
Qu"est-ce qui aide la qualité du fil à rester stable sur de longues séries ?
La qualité stable du filetage dépend du bon acier, d"un traitement thermique approprié, d"un usinage contrôlé, d"une bonne intégrité de la surface et d"un solide contrôle du faux-rond et de la concentricité.
Cela peut-il être utilisé pour des moules à cycle élevé ?
Oui. Ces cœurs sont destinés aux applications à haut volume. La durée de vie du cycle final dépend de la conception du moule, de l"abrasivité de la résine, de la lubrification, de la maintenance et des conditions de fonctionnement.
