Tournage CNC pour les composants de moules : pourquoi c"est important pour la précision, l"ajustement et la répétabilité

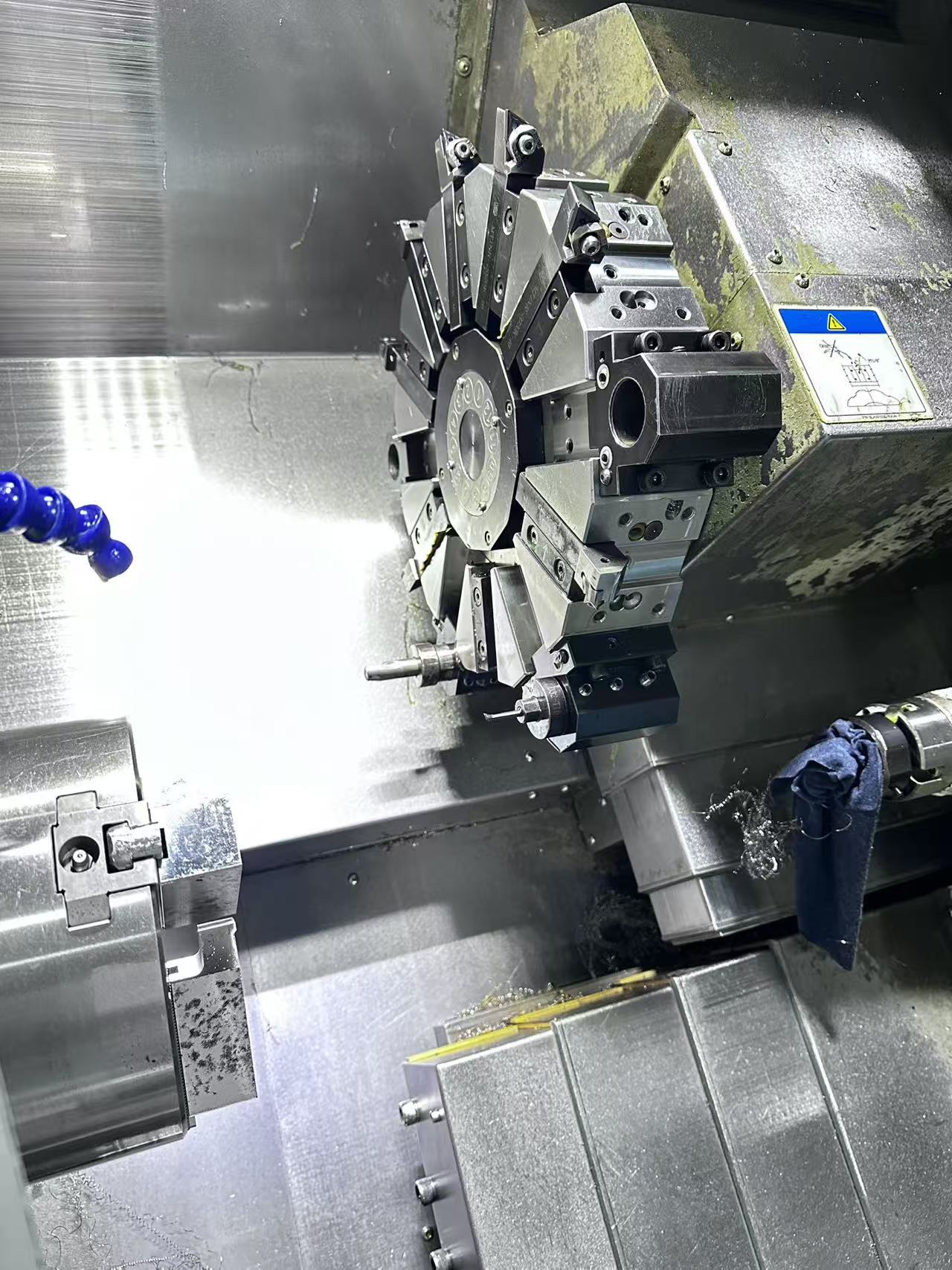

Pour les composants de moules, le tournage CNC n’est pas seulement utile parce qu’il est rapide. Son véritable avantage est qu’il contrôle les caractéristiques de rotation plus naturellement que les itinéraires d’usinage sans rotation. Cela est important lorsque les performances de la pièce dépendent du diamètre, de la concentricité, du faux-rond, de l"état de surface ou de la répétabilité d"un lot à l"autre.

C"est pourquoi le tournage CNC est largement utilisé pour les composants de moules de précision tels que les broches centrales, les manchons, les bagues de serrage, les bagues, les noyaux filetés et autres pièces cylindriques. Dans ces applications, la question de l"usinage n"est pas seulement « La pièce peut-elle être fabriquée ? » Elle est également « Quel itinéraire d"usinage permet un meilleur ajustement, un assemblage plus stable et un remplacement plus facile plus tard ? »

Résumé rapide : Pourquoi le tournage CNC est important pour les composants de moules

• Idéal pour les pièces de moules cylindriques ou rotatifs telles que les broches de noyau, les manchons, les bagues, les bagues de serrage et les noyaux filetés.
• Contrôle le diamètre, le faux-rond et la concentricité plus naturellement que les processus sans rotation.
• Améliore la finition de surface des ajustements fonctionnels de glissement, de guidage et d'étanchéité.
• Offre une répétabilité d'un lot à l'autre pour les pièces de rechange et les composants de remplacement.
• Réduit
• souvent le montage manuel et améliore la stabilité de l'assemblage du moule.

Tournage CNC pour les composants de moules : quelles pièces sont les mieux adaptées ?

Le tournage CNC est le mieux adapté aux composants de moules dont la géométrie est rotative et le diamètre fonctionnel.

Les exemples typiques incluent :

• Fonctionne particulièrement bien lorsque le tournage est planifié avec un traitement thermique, un meulage, un polissage ou un EDM si nécessaire.
• noyaux
• inserts
• ronds
• caractéristiques
• de
• positionnement cylindrique
• autres pièces du moule rotatif où l'ajustement dépend de la rondeur et de l'alignement coaxial

C’est là que le tournage devient plus qu’un processus d’usinage générique. Dans le travail du moulage, ces pièces ne sont souvent pas jugées uniquement par leur forme. Ils sont jugés sur la qualité de leur assemblage, la stabilité de leur guidage ou de leur scellement et la cohérence avec laquelle ils peuvent être remplacés dans les lots futurs.

Si vous souhaitez une vue plus large de l'emplacement de ces pièces dans le système d'outillage, notre page sur les composants de moules de précision est le meilleur point de départ.

Avantages de la tolérance de tournage : contrôle du diamètre, de la concentricité et du faux-rond

L’un des principaux avantages du tournage CNC est qu’il aligne le processus sur la géométrie de la pièce.

Pour les pièces de rotomoulage, les acheteurs se soucient souvent de :

• diamètres extérieurs et intérieurs contrôlés
• concentricité entre plusieurs diamètres
• alignement étape par étape battement
• stable
• ajustement d'accouplement prévisible

C"est pourquoi le tournage CNC est souvent plus judicieux en termes d"ingénierie que de forcer la même pièce à suivre un itinéraire moins adapté à la géométrie. Dans de nombreux composants de moule, la concentricité est plus importante qu"une dimension isolée. Une pièce peut mesurer un diamètre « correct » mais créer néanmoins des problèmes d"ajustement si la relation entre les diamètres n"est pas stable.

Dans la production de composants de moules, la répétabilité est souvent plus précieuse qu"un seul échantillon parfait, car les pièces de rechange doivent arriver sans réajustement. Cela est particulièrement vrai pour les manchons, les colliers et les composants rotatifs liés aux filetages.

Finition de surface des pièces de moule tournées : pourquoi c"est important pour l"ajustement et l"usure

La finition de surface n’est pas seulement un problème esthétique dans les composants du moule. Sur les pièces tournées, cela affecte souvent directement l’ajustement, l’usure, la friction et le comportement de l’assemblage.

Par exemple:

• un manchon avec une finition incohérente peut créer un comportement de glissement instable
• une zone d'étanchéité tournée peut affecter la cohérence de l'ajustement si la finition n'est pas contrôlée
• une pièce liée au filetage avec de mauvaises surfaces tournées peut augmenter le travail de montage ultérieur

C"est pourquoi le tournage CNC est souvent choisi non seulement pour la géométrie, mais également pour la stabilité de la finition des éléments ronds fonctionnels.

Pour les fabricants de moules, le véritable avantage est pratique : des surfaces tournées plus lisses réduisent souvent les travaux de montage ultérieurs, permettent un assemblage plus stable et améliorent le comportement à l"usure à long terme des pièces mobiles ou d"accouplement.

Répétabilité des pièces de rechange et des composants de remplacement

C’est l’une des raisons les plus importantes pour lesquelles le tournage CNC est important dans le travail du moule.

Un composant de moule tourné est rarement une pièce de première fabrication. Il pourra également être nécessaire de le reproduire ultérieurement comme pièce de rechange ou de remplacement. Cela signifie que le fournisseur ne fabrique pas qu’un seul composant. Ils prennent en charge une logique de remplacement reproductible.

Cela est particulièrement important pour :

• fonction plusieurs diamètres coaxiaux doivent rester alignés la pièce est cylindrique ou en rotation la concentricité et le faux-rond sont importants
• lors
• de
• l'
• assemblage

Si la pièce d"origine fonctionne bien mais que le lot répété nécessite un ajustement manuel, le processus n"a pas complètement résolu le problème. Dans la maintenance pratique des moules, la répétabilité des pièces de rechange est souvent l"endroit où la qualité de l"usinage devient visible.

Si vous recherchez des broches principales, des manchons ou des composants de moule liés au filetage, envoyez votre dessin pour un examen de la fabricabilité et de l"approche d"inspection.

Tournage CNC vs fraisage CNC vs meulage vs EDM : quand choisir quoi

Une décision d"ingénierie plus solide commence par le choix du processus adapté à la géométrie et à la fonction de la pièce.

Quand le tournage CNC est généralement le meilleur choix

• la
• caractéristique
• est
• principalement
• ronde, étagée ou filetée autour d'un axe

Lorsque le broyage est souvent ajouté

• la pièce est durcie et le contrôle du diamètre final est plus exigeant
• l'application nécessite une finition de surface finale plus fine
• la pièce tournée a besoin d'un contrôle plus strict lors de la dernière étape de finition
• l'ajustement fonctionnel dépend du diamètre raffiné ou de la stabilité de la finition

Lorsque le fraisage ou l"EDM domine généralement

• la pièce est prismatique plutôt que rotative
• la pièce comprend des coins internes pointus, des nervures, des détails de séparation ou une géométrie de la cavité
• la caractéristique n'est pas basée sur l'axe
• le composant du moule dépend plus sur la mise en forme des poches, des fentes, des contours ou des cavités que sur les diamètres tournés

C’est également là que la capacité du processus devient plus crédible. Un bon fournisseur de composants de moules ne doit pas privilégier une seule voie pour tout. Ils doivent choisir le tournage, la rectification, le fraisage et l'électroérosion en fonction de la géométrie et de la fonction. Pour un aperçu plus large de cette gamme de processus, consultez nos capacités d'usinage CNC.

Comment nous inspectons les composants de moules tournés

Une affirmation concernant la précision n’est utile que si elle peut être inspectée et acceptée.

Pour les composants de moules tournés avec précision, une liste de contrôle d’inspection pratique comprend souvent :

• vérification du diamètre et du diamètre de pas vérifications
• du faux-rond et de la concentricité
• confirmation de l'état de surface sur les zones de glissement ou d'étanchéité
• comparaison de lot à lot pour les commandes répétées
• examen dimensionnel critique d'ajustement lorsque la pièce s'accouple avec un autre composant du moule

Pour les manchons, les bagues de serrage et les âmes filetées, le faux-rond et la concentricité sont souvent plus significatifs que les mesures de taille isolées. En effet, la fonction de la pièce dépend de la façon dont les diamètres sont liés les uns aux autres, et pas seulement du fait qu"une surface mesure une valeur nominale.

Pour les projets qui combinent le tournage avec des itinéraires d'usinage secondaire, d'ajustement ou de finition, notre page de pièces usinées sur mesure donne une meilleure vue de la façon dont ces processus fonctionnent ensemble.

Deux scénarios typiques de moules dans lesquels le tournage fait la différence

Ajustement de la broche et du manchon

Lorsqu"une broche centrale et un manchon travaillent ensemble, la concentricité, la cohérence de la surface et le contrôle reproductible du diamètre affectent la stabilité de l"éjection, l"usure et le risque de traînée ou de rayure. Une pièce de taille nominale proche mais incohérente par rapport à son axe peut néanmoins créer des problèmes lors d"une utilisation à long terme.

Répétabilité de la bague de serrage et du noyau fileté

Pour les bagues de serrage et les pièces rotatives liées aux filetages, la cohérence des lots répétés affecte l"efficacité de l"assemblage, de l"étanchéité et de la maintenance. Le véritable test a souvent lieu plus tard, lorsqu"une pièce de rechange est commandée et s"attend à ce qu"elle soit adaptée sans travail supplémentaire sur banc.

Quand le tournage CNC est le bon choix

Le tournage CNC est généralement le bon choix lorsque :

• la pièce est cylindrique ou
• la concentricité de rotation est importante pour l'ajustement du moule ou
• la répétition du mouvement les lots sont attendus
• la pièce comprend des diamètres coaxiaux ou une géométrie liée au filetage
• la qualité de la surface tournée affecte l'assemblage ou l'usure
• la pièce de rechange doit rester prévisible plus tard.

Cela rend le tournage particulièrement utile pour les composants de moules où la géométrie et la fonction sont étroitement liées.

Comment SENLAN prend en charge les composants de moules tournés avec précision

L"ajustement le plus fort de SENLAN n"est pas le tournage générique pour chaque secteur et chaque type de pièce. Il s"agit d"un usinage de précision pour les composants de moules où la géométrie cylindrique affecte directement les performances du moule.

Cela comprend :

• bagues
• bagues
• inserts
• ronds
• pièces rotatives liées au filetage
• pièces répétées qui nécessitent une cohérence renforcée par une inspection

Notre approche d’usinage et de vérification est également soutenue par l’aperçu de l’inspection et des équipements sur notre page des avantages techniques .

Pensée finale

Les avantages des services de tournage CNC deviennent beaucoup plus significatifs lorsque la discussion est liée au bon type de pièce.

Pour les composants de moules de précision, le tournage CNC n’est pas seulement une autre option d’usinage. Il s"agit souvent de la meilleure solution pour contrôler le diamètre, le faux-rond, la concentricité, l"état de surface et la répétabilité des pièces de rechange dans les pièces en rotation.

C’est pourquoi la meilleure question n’est pas seulement :

Quels sont les avantages des services de tournage CNC ?

C"est aussi :

Quels composants de moule bénéficient le plus du tournage CNC, et quels processus d"inspection et secondaires doivent être planifiés en conséquence ?

Envoyez des tolérances 2D, des fichiers 3D et des exigences en matière de matériaux ou de traitement thermique. Nous examinerons l'itinéraire de tournage, tous les processus secondaires nécessaires tels que le meulage ou l'électroérosion, ainsi que l'approche d'inspection la plus pratique pour la pièce via notre page de contact..

FAQ

Quels types de composants de moule sont les mieux adaptés au tournage CNC ?

Le tournage CNC est particulièrement adapté aux pièces de moules rotatives ou cylindriques telles que les axes centraux, les manchons, les bagues, les bagues de serrage, les inserts ronds et les composants liés au filetage pour lesquels le contrôle du diamètre et la concentricité sont les plus importants.

Pourquoi le tournage CNC est-il important pour les composants de moules de précision ?

Parce que de nombreuses pièces de moule dépendent de diamètres stables, d’un contrôle du faux-rond, d’une concentricité et d’un ajustement reproductible. Le tournage CNC répond plus naturellement à ces exigences sur les pièces rondes qu"un itinéraire d"usinage moins adapté à la géométrie.

Le tournage CNC est-il meilleur que le fraisage des pièces de moules ?

Pas toujours. Cela dépend de la géométrie. Le tournage est généralement meilleur pour les pièces en rotation. Le fraisage ou l"EDM dominent souvent pour les plaquettes prismatiques, la géométrie des cavités, les angles vifs, les nervures ou les caractéristiques non rotatives.

Les composants de moules tournés nécessitent-ils généralement un meulage ? Quand?

Parfois. Le meulage est souvent ajouté lorsque la pièce est durcie, lorsque la finition de surface finale doit être plus fine ou lorsque le diamètre final nécessite un contrôle de finition plus strict que celui que le tournage seul peut fournir.

Quelles informations dois-je fournir pour proposer un devis de tournage CNC pour les composants de moules ?

Le package le plus utile comprend un dessin 2D avec tolérances, un fichier 3D, les exigences en matière de matériaux, les exigences de traitement thermique le cas échéant et toutes les notes sur les surfaces critiques à l"ajustement ou liées à l"étanchéité.

Comment garantissez-vous l’interchangeabilité des composants de moule de remplacement ?

L"interchangeabilité dépend d"itinéraires d"usinage contrôlés, d"une logique de référence stable, de l"inspection des dimensions critiques d"ajustement et d"une comparaison cohérente des commandes répétées. En pratique, la répétabilité compte autant que la première pièce approuvée.
