Bouchon de bec axé sur la fonctionnalité et la durabilité

Résumé des informations exécutables : Les systèmes modernes de fermeture de bouchons de bec verseur combinent un engagement de filetage de haute précision, des joints de sécurité inviolables et des polymères monomatériaux techniques (HDPE/PP) pour obtenir un confinement des fluides sans fuite tout en réduisant la consommation de matériaux d'emballage jusqu'à 70 % par rapport aux conteneurs rigides. L'utilisation d'architectures d'outillage à haute efficacité, comme un moule de bouchon de bec spécialisé pour les emballages de recharge de sachets à bec, permet des temps de cycle ultra-rapides, une répétabilité dimensionnelle micrométrique et une compatibilité totale avec les lignes de remplissage automatisées à grande vitesse.

Table des matières

• Principes de conception fonctionnelle des bouchons de bec

• Durabilité et circularité des matériaux dans la fabrication de bouchons de bec

• Architecture d"outillage et ingénierie de précision pour les solutions de moules pour bouchons de bec

• Applications industrielles sur les marchés mondiaux des emballages de recharge

• Dépannage des stratégies de prévention des défauts et de maintenance

• Conclusion et perspectives futures de l"industrie

Principes de conception fonctionnelle des bouchons de bec

L"ingénierie fonctionnelle des bouchons de bec verseur nécessite un équilibre intégré entre la mécanique d"étanchéité, le couple d"ouverture ergonomique et l"inviolabilité mécanique pour garantir des performances sans fuite tout au long du transport et du déploiement par l"utilisateur final.

Le principal défaut de performance dans les emballages en sachets flexibles se produit à l’interface liquide. Un bouchon de bec verseur ne fonctionne pas comme un composant isolé ; il fonctionne au sein d"un ensemble mécanique à haute contrainte comprenant le bec du raccord soudé, le corps du capuchon fileté et les lèvres d"étanchéité internes. Pour obtenir une prévention absolue des fuites en cas de vibrations de transit dynamiques et de dilatation thermique, le joint d"étanchéité interne (joint de bouchon) et les surfaces du joint supérieur doivent maintenir un contact de compression ininterrompu contre le raccord du bec homologue. Un contrôle dimensionnel précis du pas de filetage, de l’angle d’attaque et du jeu de racine est obligatoire. Une tolérance minimale d"engagement du filetage de 0,02 mm empêche les filetages croisés lors des opérations de bouchage automatiques à grande vitesse, qui s"exécutent généralement à des vitesses supérieures à 250 unités par minute sur les lignes de remplissage rotatives modernes.

Les bandes mécaniques inviolables (TE) représentent une autre dimension fonctionnelle critique. Les géométries des ponts de rupture doivent posséder une résistance à la traction suffisante pour résister à un couple de bouchage à grande vitesse sans fracture prématurée, tout en restant suffisamment délicates pour se briser facilement lors de l'ouverture initiale du consommateur. Sur les marchés de consommation européens, les réglementations sur les plafonds captifs (telles que la directive européenne 2019/904) ont forcé une refonte complète de l'ingénierie de la bande TE. Les fermetures modernes doivent rester fixées en permanence au boîtier du bec via une sangle à charnière flexible après ouverture. La réalisation de cette exigence structurelle nécessite un positionnement précis des canaux, un remplissage équilibré de la cavité et un placement optimal de la porte dans le moule du capuchon de bec pour éviter les concentrateurs de contraintes de cisaillement élevés qui provoquent une fatigue prématurée des charnières.

De plus, l"ingénierie des facteurs humains dicte le profil des nervures externes et les valeurs de couple de retrait. Les nervures de préhension ergonomiques moulées autour de la circonférence du capuchon doivent fournir une friction tactile élevée sans introduire de profondes dépressions ni de lignes de séparation nettes qui compromettent le confort du consommateur. Dans les applications de sachets de recharge pour aliments pour nourrissons et produits pharmaceutiques, des bouchons de sécurité anti-étouffement avec des diamètres radiaux étendus et des passages d"air perforés sont légalement obligatoires. Ces géométries aux multiples fonctionnalités présentent des défis uniques en matière de conception de moules, nécessitant des actions latérales complexes du noyau et des mécanismes de démoulage spécialisés pour garantir une éjection propre et rapide sans déformer les dispositifs de sécurité à paroi mince.

Spécifications fonctionnelles clés et paramètres des composants

Principe de fonctionnement des fermetures de bec à double joint : le joint du bouchon interne se dilate radialement contre la paroi intérieure du raccord tandis que le joint biseauté supérieur crée une barrière de compression axiale ; le maintien d'un rapport de couple équilibré entre 1,2 Nm et 1,6 Nm pendant le bouchage automatique garantit que les deux joints s'activent simultanément sans provoquer de déformation plastique.

Durabilité et circularité des matériaux dans la fabrication de bouchons de bec

Atteindre la durabilité circulaire dans la fabrication de bouchons de bec verseur dépend de l’adoption de formulations de polyoléfine mono-matériau, de l’exécution d’un allègement structurel agressif et de la validation de la stabilité du traitement des résines recyclées après consommation (PCR).

Les emballages traditionnels en sachets avec bec verseur combinaient souvent des laminés d"aluminium avec des fermetures multi-matériaux, créant ainsi des défis importants pour les flux de recyclage mécanique. Les protocoles de durabilité modernes exigent des écosystèmes mono-matériaux dans lesquels le film de la pochette flexible et le bouchon rigide du bec appartiennent à la même famille de résines, principalement du polyéthylène haute densité (HDPE) ou du polypropylène (PP). La conversion d"ensembles de fermeture entiers en PEHD à 100 % permet à l"ensemble du sachet avec bec verseur d"entrer dans les flux de recyclage de films PE standard sans nécessiter de séparation manuelle. Cependant, le traitement du PEHD de qualité injection présente des défis d"ingénierie distincts par rapport au PP, en particulier en ce qui concerne les taux de retrait volumétriques plus élevés, le gauchissement différentiel et la dynamique modifiée de l"indice de fluidité à chaud (MFI).

La légèreté reste l’une des voies les plus directes pour réduire l’empreinte carbone par unité. Grâce à l'analyse avancée par éléments finis (FEA) et à la simulation du flux de moule, les concepteurs de moules peuvent éliminer l'épaisseur de paroi superflue dans les régions non structurelles tout en renforçant les sections de filetage porteuses. La réduction du poids d'un bouchon de 2,8 grammes à 1,9 grammes sur un lot de production de 100 millions d'unités permet une économie de matières premières de 90 tonnes de polymère par an. Cependant, la réduction de l'épaisseur des parois réduit considérablement la fenêtre de traitement : les parois plus fines refroidissent rapidement pendant l'injection, ce qui nécessite des vitesses d'injection plus élevées, des pressions de cavité élevées et un contrôle thermique précis dans la disposition du moule du capuchon du bec pour éviter le gel prématuré de la porte et les tirs courts.

L’intégration de résine recyclée post-consommation (PCR) dans des bouchons haute performance représente une autre avancée cruciale. Les matériaux PCR souffrent généralement de la variabilité de l"indice de fusion, des contaminants résiduels et des fluctuations des propriétés d"un lot à l"autre. Pour maintenir des tolérances dimensionnelles constantes et éviter les fissures dues aux contraintes environnementales (ESCR), en particulier lors du conditionnement de tensioactifs ou d"huiles domestiques agressifs, la construction des moules doit intégrer un refroidissement optimisé du noyau et un contrôle précis de la force de serrage hydraulique. L"utilisation d"une technologie avancée multicouche ou de co-injection permet au PEHD vierge de former les couches de surface en contact avec les aliments et d"étanchéité, tandis que la PCR à haut pourcentage forme le noyau interne structurel.

Comparaison de durabilité : fermetures de bec verseur conventionnelles et éco-conçues

Conseil de traitement des matériaux pour l'intégration PCR : lors du traitement de mélanges de PEHD post-consommation dépassant 30 % de charge, augmentez les températures de surface du moule de 5°C à 8°C et optimisez les profondeurs de ventilation des cavités à 0,015 mm pour permettre une libération de gaz volatils plus élevée et éviter les fractures microscopiques à l'état fondu.

Architecture d"outillage et ingénierie de précision pour les solutions de moules pour bouchons de bec

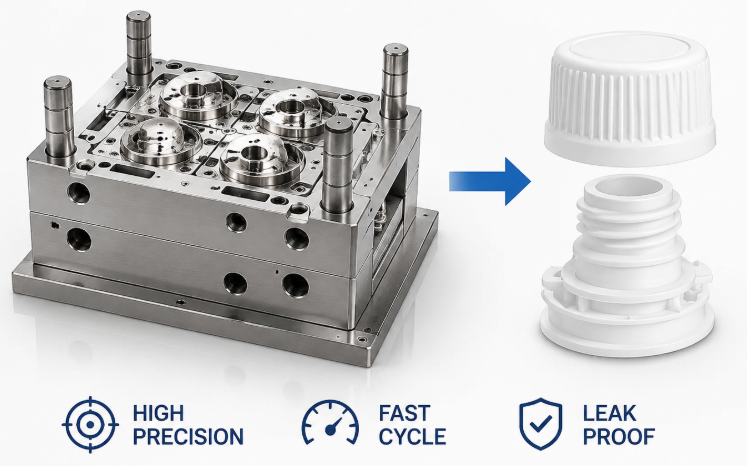

La production de bouchons de bec verseur à haute efficacité repose sur des conceptions spécialisées de moules d"injection multi-empreintes comprenant des collecteurs à canaux chauds équilibrés, des mécanismes de dévissage ou de noyau pliables optimisés et des circuits de refroidissement conformes.

La viabilité économique de la production de bouchons en grand volume nécessite un nombre maximum d'empreintes, allant de 16 à 64 empreintes par base de moule, fonctionnant avec des temps de cycle continus inférieurs à 6,5 secondes. Pour obtenir une qualité de pièce uniforme dans toutes les cavités, il faut un système de canaux chauds entièrement équilibré, équipé de commandes de température de pointe individuelles. Toute chute de pression ou déséquilibre thermique à travers les canaux du canal entraîne une variation du poids de cavitation à cavitation, conduisant à des performances d'étanchéité incohérentes ou à un grippage des filetages lors des opérations de remplissage automatisées. La mise en œuvre d'un personnalisé de haute précision pour les emballages de recharge de sachets à bec moule de bouchon de bec garantit une distribution uniforme de la matière fondue, un chauffage par cisaillement minimal et un déclenchement direct de la vanne sans vestige, essentiel pour une fabrication à haut débit.

Le démoulage des filetages internes des bouchons représente un défi mécanique central dans la construction de moules de fermeture. Deux méthodes d"outillage principales sont utilisées : des noyaux de dévissage rotatifs entraînés par des moteurs hydrauliques ou des systèmes servo-électriques à crémaillère et pignon, et des mécanismes d"extraction à dénudage forcé. Les moules de dévissage offrent des détails de filetage supérieurs, une distorsion du filetage nulle et s"adaptent à des géométries de filetage complexes et continues. À l’inverse, les moules à dénudage forcé s’appuient sur la mémoire élastique de polyoléfines spécifiques (telles que des mélanges de PE modifié à faible densité ou de PP souple) pour retirer les fils sautés de l’insert de noyau. Le dénudage forcé élimine les composants mécaniques complexes d"entraînement de dévissage, permettant un pas de cavité plus serré, des bases de moule plus petites et des temps de cycle de séchage mécanique plus rapides.

La gestion thermique au sein des inserts de moule dicte directement l’efficacité totale du cycle. Les conduites de refroidissement traditionnelles à perçage droit ne peuvent pas atteindre le sommet intérieur des âmes filetées de petit diamètre, ce qui entraîne des points chauds thermiques, des défauts de retrait localisés et des délais de refroidissement prolongés. L"outillage moderne intègre des inserts de refroidissement conformes en métal imprimés en 3D ou des broches centrales en béryllium-cuivre (BeCu) à haute conductivité thermique. Les canaux de refroidissement conformes suivent les contours en spirale exacts du profil du filetage du capuchon, offrant une extraction uniforme de la chaleur sur toute la géométrie de la pièce. Cette ingénierie thermique avancée réduit le temps de refroidissement global jusqu"à 35 %, tout en éliminant la déformation du capuchon après moulage et l"ovalité de la bague d"étanchéité.

Spécifications de l"architecture des outils de base

Conseil d'entretien pour les obturateurs à canaux chauds :  Inspectez les joints de tige de vanne et les cylindres d'actionnement pneumatiques tous les 500 000 cycles ; assurer un alignement concentrique à moins de 0,005 mm entre la goupille de vanne et l'insert de vanne pour éviter l'usure de la vanne et la formation de bavures.

Applications industrielles sur les marchés mondiaux des emballages de recharge

Les bouchons de bec verseur servent divers segments de marché, notamment l"alimentation et les boissons, les soins ménagers, l"hygiène personnelle et les produits chimiques industriels, exigeant des configurations structurelles spécialisées et des profils de conformité pour chaque application.

Dans l"industrie des aliments et boissons liquides, qui couvre les purées de fruits, les aliments pour bébés, les smoothies laitiers et les recharges de condiments, l"hygiène, la capacité de remplissage à chaud et la sécurité anti-étouffement dominent les exigences en matière de produits. Les fermetures destinées aux processus de remplissage à chaud (généralement exécutés entre 85°C et 92°C) doivent conserver leur rigidité structurelle sans subir de ramollissement thermique ou de relâchement du joint lors de la formation du vide lors du refroidissement. Les formulations polymères pour les emballages alimentaires pour bébés doivent être strictement conformes aux réglementations de la FDA et de l"UE sur le contact alimentaire, en maintenant un impact organoleptique absolument nul pour préserver le goût et l"arôme du produit. Les conceptions de capuchons anti-étranglement présentant des diamètres extérieurs étendus de plus de 33 mm avec des canaux de passage d"air intégrés sont largement obligatoires sur les marchés européens et nord-américains pour garantir la sécurité des enfants.

Le secteur des recharges de produits chimiques ménagers et de produits de nettoyage, qui englobe les détergents à lessive, les assouplissants textiles et les désinfectants pour surfaces dures, exige une résistance chimique élevée et une capacité de dosage anti-déversement. Les formulations de nettoyage concentrées contiennent souvent des tensioactifs agressifs et des mélanges de solvants capables d"induire des fissures sous contrainte environnementale dans les polymères standards. Les fermetures conçues pour les sachets de recharge de cette catégorie intègrent fréquemment des tasses à mesurer intégrées, des becs verseurs directionnels ou des inserts de valve en silicone anti-goutte. L"architecture du moule pour ces bouchons multi-composants nécessite des capacités d"injection multi-shots (2K) précises ou des lignes d"assemblage automatisées secondaires pour intégrer des lèvres d"étanchéité en élastomère souple directement sur le corps du bouchon en PEHD dur.

Les emballages de soins personnels et cosmétiques, y compris les savons liquides, les nettoyants pour le corps, les recharges de shampoing et les sérums de soin de la peau, donnent la priorité à une esthétique visuelle haut de gamme, à une ergonomie douce au toucher et à une distribution contrôlée. Les marchés européens des cosmétiques affichent une forte préférence pour les bouchons de bec rabattables, élégants et discrets, qui permettent une utilisation d'une seule main dans les environnements de douche. La fabrication de ces fermetures esthétiques nécessite des inserts de cavité de moule polis miroir (finition SPI A1) et un contrôle précis de la température du moule pour éliminer les lignes d'écoulement, les lignes de soudure et le voile de surface. L'utilisation d'un avancé pour les emballages de recharge de pochettes à bec moule de bouchon de bec permet aux fabricants d'obtenir une esthétique de surface impeccable tout en conservant les tolérances structurelles critiques nécessaires à l'assemblage automatique du bouchon à grande vitesse.

Matrice des exigences de fermeture spécifiques au marché

Règle de conception de charnière pour les bouchons de bec rabattables : Pour éviter le blanchiment et la défaillance structurelle des charnières vivantes en polypropylène, assurez-vous d'avoir une épaisseur d'âme de charnière de 0,25 mm à 0,35 mm et fléchissez la charnière immédiatement après l'éjection pendant que la résine retient la chaleur de moulage résiduelle.

Dépannage des stratégies de prévention des défauts et de maintenance

Le dépannage systématique des défauts et les protocoles proactifs de maintenance des moules sont essentiels pour éliminer les micro-fuites, la formation de bavures, le grippage des filetages et les temps d"arrêt imprévus de la ligne.

Dans le moulage de fermetures de haute précision, des écarts mineurs dans le traitement peuvent entraîner des défauts de qualité importants. Les micro-fuites autour du joint du bouchon sont généralement causées par un retrait thermique inégal ou une déformation de la cavité radiale lors de l"éjection. Si le refroidissement du moule est irrégulier, le joint du bouchon circulaire se déforme en une géométrie légèrement ovale, compromettant l"ajustement serré avec le bec homologue. La simulation du flux de moule doit être effectuée avant la découpe de l"acier pour évaluer les vecteurs de retrait volumétrique. Pendant la production, les techniciens de moulage doivent surveiller les capteurs de pression de l"empreinte pour garantir que les pressions maximales d"emballage sont maintenues de manière constante tout au long de chaque cycle.

La formation de bavures le long des lignes de joint de filetage représente un autre défaut récurrent qui a un impact sur l"efficacité des lignes de bouchage. L"éclatement du filetage se produit lorsque la pression localisée dans la cavité dépasse la force de serrage de la machine ou lorsque les glissières de dévissage du noyau subissent une usure mécanique. Un jeu de ligne de joint supérieur à 0,012 mm permet à la résine fondue à faible viscosité de s"infiltrer dans les faces d"arrêt du noyau. La prévention des bavures de filetage nécessite une vérification régulière du parallélisme des plateaux, un calibrage précis des réglages de hauteur du moule et un remplacement régulier des plaques d"usure en laiton ou en acier trempé dans le mécanisme d"entraînement du noyau de dévissage.

La fiabilité à long terme des outils nécessite un programme de maintenance préventive structuré basé sur des cycles de fonctionnement totaux. Les moules de fermeture à grande vitesse fonctionnant avec des temps de cycle de 5 secondes effectuent plus de 17 000 cycles par jour. Le maintien de l"intégrité des outils nécessite un nettoyage quotidien des surfaces de séparation du moule, une lubrification des glissières mobiles avec de la graisse de qualité alimentaire et un nettoyage périodique par ultrasons des inserts de noyau pour éliminer les dépôts de dégazage de résine. L"établissement d"un protocole de maintenance rigoureux prolonge la durée de vie des outils au-delà de 5 millions de cycles tout en garantissant une répétabilité dimensionnelle constante sur plusieurs années de production.

Analyse des défauts et plan d’action préventive

Protocole de maintenance préventive (tous les 1 millions de cycles) : effectuez un démontage complet des assemblages d'engrenages de dévissage du noyau, nettoyez tous les canaux de lubrification internes, inspectez les pointes des broches de vanne sous un grossissement optique 20x pour détecter toute usure mécanique et remplacez tous les joints toriques Viton dans les circuits de refroidissement internes.

Conclusion et perspectives futures de l"industrie

L"évolution continue de la technologie des bouchons de bec se situe à l"intersection des performances mécaniques, de l"ingénierie d"outillage avancée et de la conception de matériaux durables. Alors que les organismes de réglementation mondiaux accélèrent la transition vers une économie circulaire du plastique, les fabricants de bouchons doivent continuellement optimiser la géométrie des produits, adopter des formulations de polyoléfines mono-matériaux et intégrer des résines recyclées post-consommation. Atteindre ces objectifs exigeants en matière de durabilité sans sacrifier la fiabilité fonctionnelle ou l"efficacité de la ligne de bouchage nécessite des architectures d"outillage de précision. Investir dans des conceptions de moules hautes performances, équipés d"un refroidissement conforme, de canaux chauds équilibrés et de systèmes de dévissage de noyau de haute précision, permet une production à haute efficacité de bouchons légers et recyclables. En alignant l"excellence fonctionnelle sur les principes de conception circulaire, les fabricants d"emballages liquides peuvent répondre à des normes rigoureuses de durabilité tout en conservant les performances sans compromis requises par les marchés mondiaux modernes.
