Meilleurs ateliers CNC et EDM pour les pièces de moules en acier trempé : comment évaluer la capacité (pas une liste des 10 meilleurs)

Choisir un fournisseur CNC et EDM pour les pièces de moules en acier trempé ne consiste pas vraiment à trouver le nom le plus célèbre.

Il s"agit d"identifier qui peut usiner les aciers trempés H13, S136, 420 inoxydables, D2 et similaires avec un contrôle de processus stable, des preuves d"inspection mesurables et une cohérence de remplacement.

Ce guide vous aide à évaluer la capacité, l"itinéraire du processus et les preuves d"inspection, afin que vous ne payiez pas plus tard en flash, en montage sur banc, en retard de validation ou en temps d"arrêt imprévu.

Pour les acheteurs sérieux dans les projets d"emballage, médicaux et de bouchons/fermetures, cette distinction compte plus que n"importe quelle liste de « meilleurs magasins ».

Ce que les acheteurs recherchent vraiment dans l’usinage de pièces de moules en acier trempé

Les pièces de moule en acier trempé ne sont pas difficiles car elles sont en acier. Ils sont difficiles car une fois que la dureté atteint la plage 48–60+ HRC, de petites erreurs de contrôle de la chaleur, de l"usure et de la géométrie deviennent des risques de production coûteux.

Les pièces les plus souvent concernées comprennent les broches de noyau, les inserts, les blocs d"empreinte, les noyaux filetés, les glissières et les poussoirs utilisés dans les outils d"emballage, médicaux et de fermeture.

Le coût caché est rarement la facture d’usinage elle-même. Il s’agit du coût en aval de :

• heures de montage sur banc,
• retards de validation du moule,
• ferraille ou reprise des solins,
• temps d'arrêt imprévus
• , pièces de rechange non interchangeables,

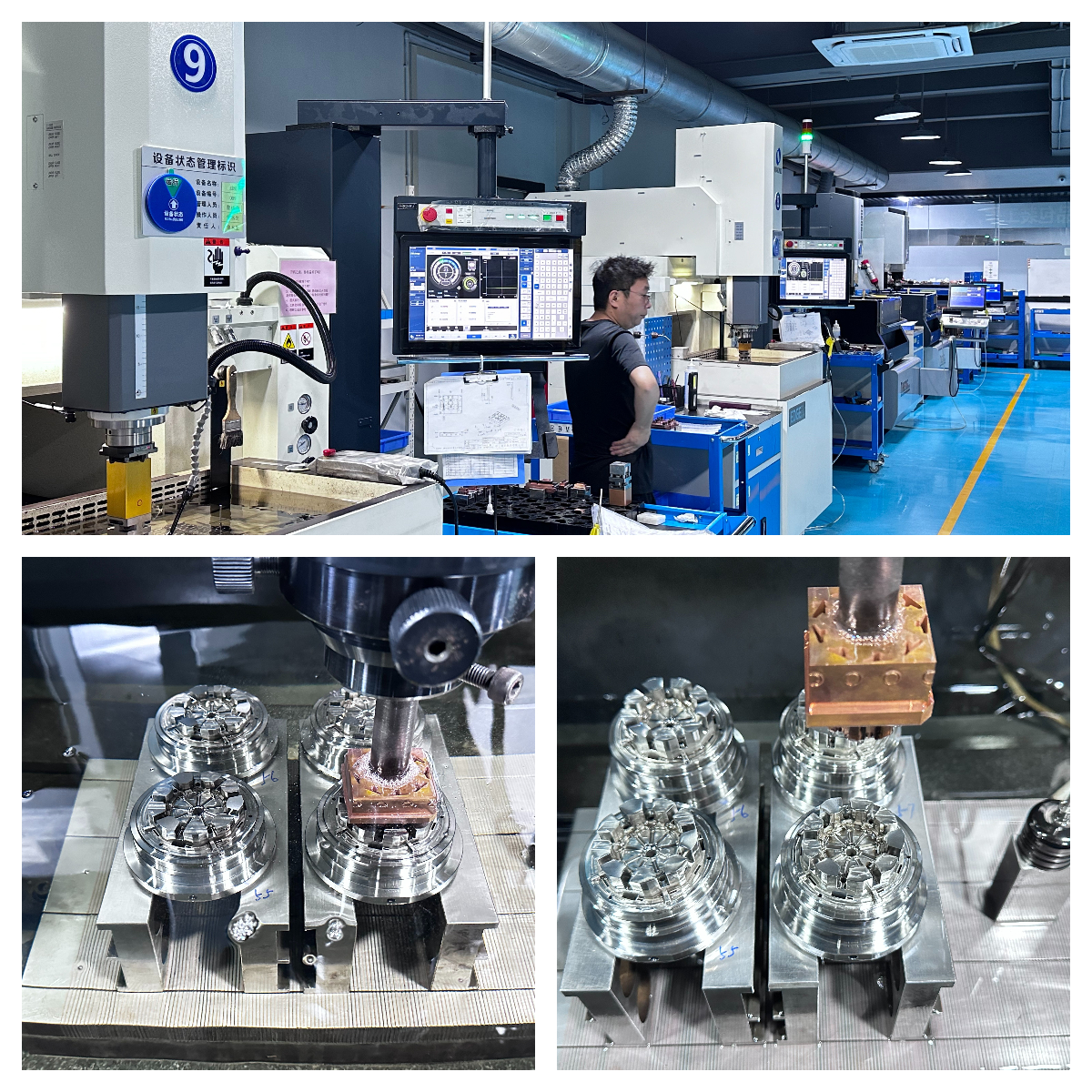

Fraisage dur + EDM : pourquoi le parcours de processus est plus important que le nombre de machines

Un atelier CNC généraliste peut encore avoir des difficultés avec les inserts de moule durcis s"il traite le travail comme un usinage standard. Le travail sur des moules durcis nécessite généralement une chaîne de processus construite autour du fraisage dur, de l"électroérosion à platine, de l"électroérosion à fil, du meulage et de la logique d"inspection, et pas seulement du temps de broche disponible.

Les ateliers qui prennent en charge un travail sérieux de moulage en acier trempé savent généralement comment séparer les caractéristiques par processus :

• fraisage dur pour un contrôle stable de la géométrie et une stratégie de semi-finition,
• composants de moules par électroérosion à platine pour les nervures profondes, les coins pointus et les détails fins de la cavité.
• EDM à fil pour l'acier à outils trempé où
• les fentes étroites, les verrouillages et la précision du profil sont importants .

Sur le site public de SENLAN, cette capacité est présentée à travers les applications de composants d"emballage et de moules médicaux, la couverture des équipements Hardinge / Makino / Sodick / meulage et le support d"inspection basé sur Zeiss. :contentReference[oaicite:1]{index=1}

CTA à mi-parcours : si vous n'êtes pas encore prêt à partager des dessins, vous pouvez toujours envoyer le type de pièce + l'acier + la dureté + 3 caractéristiques CTQ, et nous pouvons d'abord suggérer un itinéraire de processus probable.

Demandez une suggestion d"itinéraire de processus

Atelier CNC ordinaire vs spécialiste des moules durcis

Composants de moules de précision : là où les différences entre les fournisseurs deviennent réelles

Les travaux en acier trempé échouent généralement dans les marges. Pas dans les dimensions évidentes, mais dans les fonctionnalités CTQ qui contrôlent l'ajustement, l'étanchéité, la fermeture, l'alignement et la répétabilité.

C"est pourquoi « composants de moule à tolérance étroite ±0,005 mm » ne doit jamais être interprété comme une promesse générale pour chaque caractéristique de chaque pièce. La question la plus significative est de savoir si le fournisseur peut stabiliser des caractéristiques CTQ spécifiques, dans des conditions de matériau, de géométrie et de mesure définies.

Sur le site Web de SENLAN, la société positionne cette capacité autour des composants de moules de précision et des emballages multi-empreintes/applications médicales, en mettant l'accent sur la capacité d'usinage de ± 0,005 mm et le contrôle dimensionnel basé sur Zeiss. :contentReference[oaicite:2]{index=2}

Questions de l"acheteur

• CTQ aux rapports réels.
• Les zones de filetage, d'étanchéité et d'arrêt sont-elles vérifiées par CMM ?
• Fournissez-vous des données de comparaison cavité à cavité, le cas échéant ?
• Les pièces de rechange sont-elles interchangeables ou faut-il prévoir un temps de montage ?
• Pouvez-vous expliquer la différence entre tolérance nominale et tolérance fonctionnelle sur cette pièce ?

Quelles preuves un vrai fournisseur peut montrer

Les acheteurs sérieux ne veulent pas seulement être rassurés. Ils veulent des preuves qu"ils peuvent utiliser en interne pour l"examen technique, l"approbation des fournisseurs ou la validation du client.

Les preuves les plus utiles comprennent généralement :

• certificat de matériau + certificat de traitement thermique avec traçabilité
• Rapport CMM lié aux caractéristiques CTQ
• Documentation de style FAIR / ISIR si nécessaire

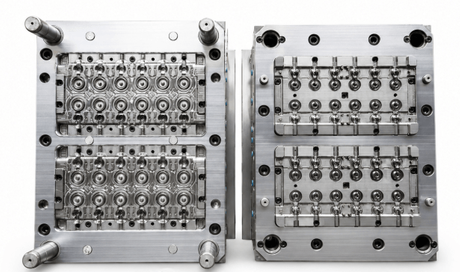

• Logique de comparaison cavité à cavité pour les projets multi-empreintes
• Finition de surface ou confirmation de texture EDM lorsque la fonction en dépend,

Le site public de SENLAN soutient déjà cette orientation en mettant l"accent sur l"inspection Zeiss CMM, la gestion de la qualité ISO 9001 : 2015, l"approvisionnement en acier pour moules de qualité supérieure et des exemples de documentation téléchargeables. :contentReference[oaicite:3]{index=3}

Où SENLAN convient le mieux

Il ne s’agit pas d’une affirmation générique « nous faisons tout ». Sur la base du positionnement actuel du site, SENLAN semble être le meilleur choix lorsque le projet implique des emballages, des bouchons/fermetures, des composants de moules médicaux, des outils multi-empreintes ou des pièces de rechange de moules en acier trempé pour lesquels les preuves et la répétabilité sont importantes. :contentReference[oaicite:4]{index=4}

Meilleur ajustement quand

• vous avez besoin d'inserts de moule en acier trempé usinage pour les outils d'emballage ou de fermeture
• Les noyaux filetés, les broches de noyau, les glissières ou les inserts affectent l'étanchéité et l'ajustement
• Les composants du moule médical ont besoin de preuves de mesure traçables
• Les pièces de rechange du moule interchangeables font partie de la stratégie de maintenance

Pas idéal quand

• Votre priorité est un délai d'exécution ultra-rapide des prototypes en acier doux seulement dont
• vous avez besoin une assistance locale sur site dans les 24 heures
• la pièce est un article de base simple et de faible précision pour lequel le prix est le seul facteur déterminant.

Une liste de contrôle pratique des fournisseurs pour les pièces de moules en acier trempé

Si vous évaluez des fournisseurs CNC et EDM pour des inserts de moule en acier trempé, des broches de noyau, des blocs d"empreinte, des noyaux filetés, des glissières ou des élévateurs, utilisez une liste de contrôle comme celle-ci :

• Peuvent-ils expliquer le parcours du processus : broyeur dur, électroérosion à plombs ou électroérosion à fil ?
• Fonctionnent-ils régulièrement avec de l'acier inoxydable H13, S136, 420 ou D2 à l'état durci ?
• Peuvent-ils présenter des preuves CMM pour les fonctionnalités CTQ ?
• Prend-il en charge les pièces de rechange de moule interchangeables ?
• Peuvent-ils expliquer la stabilité après traitement thermique et la logique d’inspection ?
• Ont-ils une expérience en matière d'application dans les domaines de l'emballage, des bouchons/fermetures ou des moules médicaux ?

La page d"accueil actuelle de SENLAN utilise déjà le scellement d"emballages et des études de cas médicales à 32 cavités pour montrer comment ces problèmes sont traités dans la pratique. :contentReference[oaicite:5]{index=5}

Foire aux questions

Quelle plage de dureté est réaliste pour le fraisage dur CNC par rapport à l"EDM ?

Dans le travail des moules trempés, le fraisage dur et l"EDM sont couramment utilisés une fois que l"acier atteint environ 48 à 60+ HRC. Le bon tracé dépend davantage de la géométrie, des caractéristiques CTQ et des exigences de finition que de la seule dureté.

Quand faut-il utiliser l"électroérosion à fil au lieu du fraisage pour l"acier trempé ?

L"électroérosion à fil est généralement préférée lorsque les fentes, les verrouillages, les profils étroits ou la précision du profil ne peuvent pas être maintenus efficacement par le fraisage sans augmenter la distorsion ou la charge de l"outil.

Comment contrôler la distorsion après traitement thermique ?

Les fournisseurs sérieux contrôlent généralement cela via le choix des matériaux, l"acheminement du traitement thermique, la stratégie de marge, la logique de semi-finition et la vérification du post-traitement, et non en s"appuyant uniquement sur l"usinage final.

Quelles tolérances sont réalistes sur les inserts de moule trempés H13 ou S136 ?

Cela dépend du type de fonction, de la longueur, de la stratégie de référence et de la méthode d"inspection. Concernant les caractéristiques critiques, la question clé n"est pas « quel est le plus petit nombre », mais si le fournisseur peut détenir et vérifier ce nombre à plusieurs reprises dans des conditions définies.

Que doit inclure un rapport CMM pour les composants de moule ?

Un rapport utile doit relier les mesures aux caractéristiques CTQ, aux références et aux exigences fonctionnelles de la pièce, et pas seulement répertorier les dimensions générales.

Comment garantir que les pièces de rechange sont interchangeables sans montage sur banc ?

Cela dépend généralement de la cohérence des données, de la répétabilité du processus, de la stabilité du traitement thermique et de la vérification appuyée par une MMT sur les caractéristiques critiques d"ajustement qui régissent l"assemblage et l"étanchéité.

Conclusion

Le meilleur atelier CNC et EDM pour les pièces de moules en acier trempé n"est pas simplement celui qui propose la liste de machines la plus large. C"est celui dont le parcours de processus, la logique de mesure et l"expérience en matière d"application correspondent au risque réel de votre pièce.

Pour les emballages, les bouchons/fermetures et les projets médicaux, les acheteurs doivent se concentrer sur la stratégie de fraisage dur, la capacité d"électroérosion, le contrôle CTQ, la qualité des preuves et la cohérence du remplacement, et pas seulement sur les réclamations générales d"usinage.

Commencez par un examen structuré

Si vous êtes déjà en train d"examiner un projet, envoyez le dessin, le matériau, la dureté cible et 3 caractéristiques CTQ critiques. Cela suffit souvent pour déterminer si la pièce doit être fraisée dur, EDM ou manipulée par une voie hybride.

Si vous n'êtes pas encore prêt à partager des dessins, vous pouvez d'abord consulter le style de documentation de SENLAN dans le centre de téléchargement..

Demander un examen du parcours de processus et un plan de mesure
