Tournage CNC pour les composants de moules : pourquoi c"est important pour la précision, l"ajustement et la répétabilité

Pour les composants de moules, le tournage CNC n’est pas seulement utile parce qu’il est rapide. Son véritable avantage est qu’il contrôle les caractéristiques de rotation plus naturellement que les itinéraires d’usinage sans rotation. Cela est important lorsque les performances de la pièce dépendent du contrôle du diamètre, de la concentricité, de la stabilité du faux-rond, de l"état de surface et de la cohérence des lots répétés.

Dans les assemblages de moules, une pièce peut sembler correcte sur le papier mais provoquer néanmoins un collage, une usure inégale ou des remplacements non instantanés. C"est pourquoi le tournage CNC est largement utilisé pour les composants de moules de précision tels que les broches centrales, les manchons, les bagues de serrage, les bagues, les noyaux filetés et autres pièces cylindriques.

Résumé rapide : Pourquoi le tournage CNC est important pour les composants de moules

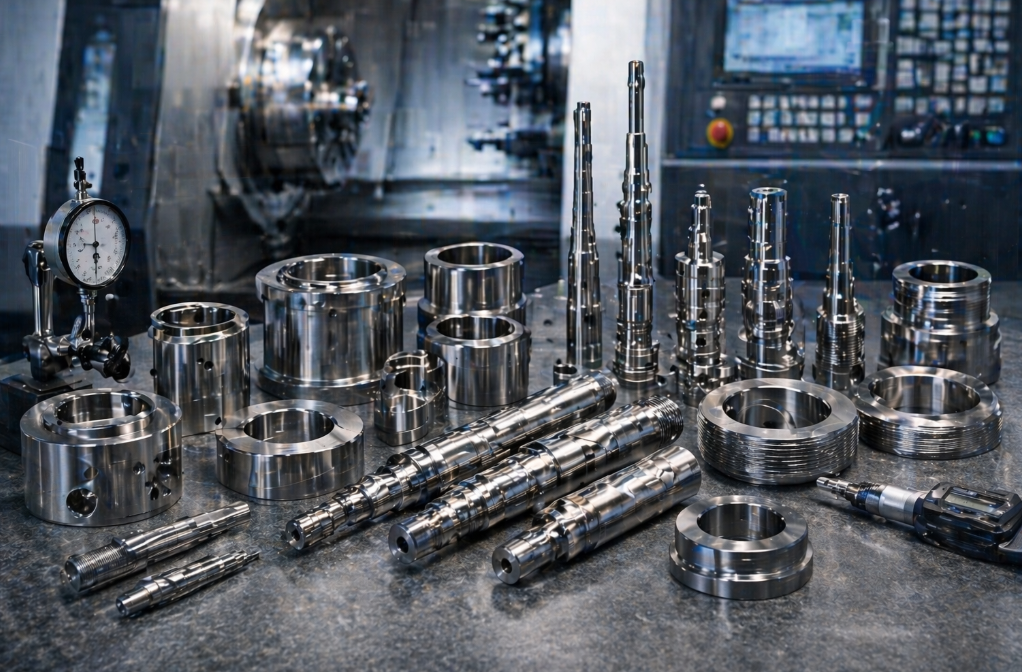

• Idéal pour les pièces de moules cylindriques ou rotatifs telles que les broches de noyau, les manchons, les bagues, les bagues de serrage et les noyaux filetés.
• Contrôle le diamètre, le faux-rond et la concentricité plus naturellement que les processus sans rotation.
• Améliore la finition de surface des ajustements fonctionnels de glissement, de guidage et d'étanchéité.
• Offre une répétabilité d'un lot à l'autre pour les pièces de rechange et les composants de remplacement.
• Aide à réduire le montage manuel pendant l'assemblage et la maintenance du
• moule.

Tournage CNC pour les composants de moules : quelles pièces sont les mieux adaptées ?

Le tournage CNC convient mieux aux pièces de moules dont la fonction est construite autour de la géométrie de rotation.

Les exemples typiques incluent :

• Fonctionne particulièrement bien lorsqu'il est planifié avec un traitement thermique, un meulage, un polissage ou un EDM si nécessaire.
• inserts
• ronds
• caractéristiques
• de
• positionnement
• cylindriques
• autres pièces de moule tournées où l'ajustement dépend de la rondeur et de l'alignement coaxial

Ces pièces ne sont pas jugées uniquement en fonction de leur usinage. Ils sont jugés en fonction de la qualité de leur assemblage, de la stabilité de leur guidage ou de leur scellement et de la prévisibilité avec laquelle ils peuvent être remplacés dans des lots ultérieurs. Si vous souhaitez une vue plus large de l'emplacement de ces pièces dans le système d'outillage, notre page sur les composants de moules de précision est le meilleur point de départ.

Avantages de la tolérance de tournage : contrôle du diamètre, de la concentricité et du faux-rond

L’un des principaux avantages du tournage CNC est que le parcours d’usinage correspond à la géométrie de la pièce.

Pour les composants du moule rotatif, les contrôles les plus importants incluent souvent :

• des diamètres extérieurs et intérieurs
• relations de diamètre
• de pas
• concentricité entre les diamètres fonctionnels
• battement par rapport à l'axe de travail

C"est pourquoi le tournage CNC devient particulièrement précieux dans le travail du moule. Dans de nombreux composants, la relation entre les diamètres importe plus qu"une seule taille isolée. Une pièce peut répondre aux exigences de diamètre nominal et néanmoins créer une instabilité de montage si le contrôle de l"axe n"est pas stable.

La répétabilité compte également plus qu’un seul bon échantillon. Une pièce tournée qui fonctionne bien une fois ne suffit pas si le lot suivant ne peut pas correspondre de manière fiable.

Ce que signifie la « précision » pour les composants du moule (pas seulement la taille)

Pour les composants de moules, la précision n’est pas seulement une question de tolérance dimensionnelle.

Cela signifie généralement contrôler cinq choses en même temps :

• ajustement stable dans l'assemblage relations de diamètre et de pas entre
• les caractéristiques fonctionnelles concentricité et battement entre les
• diamètres de travail
• Type d'ajustement , tel qu'ajustement coulissant , ajustement avec jeu ou
• ajustement à la presse État de surface

Ceci est plus proche du langage que les ingénieurs et les acheteurs utilisent réellement. Un manchon ou un anneau de cou n"est pas accepté uniquement parce qu"un seul diamètre est correct. Il est accepté car la logique d’ajustement complète est correcte.

Finition de surface des pièces de moule tournées : pourquoi c"est important pour l"ajustement et l"usure

La finition de surface n’est pas seulement un problème esthétique dans les composants du moule. Sur les pièces tournées, cela affecte souvent directement l’ajustement, l’usure, la friction et le comportement de l’assemblage.

Par exemple:

• sur les zones de guidage, d'étanchéité ou liées à l'usure
• Interchangeabilité
• pour

Pour les moulistes, l’avantage est pratique. Une meilleure finition tournée signifie souvent un ajustement plus stable, moins de retouches et un meilleur comportement à l"usure des pièces mobiles ou d"accouplement.

Répétabilité des pièces de rechange et des composants de remplacement

C’est l’une des raisons les plus importantes pour lesquelles le tournage CNC est important dans le travail du moule.

Un composant de moule tourné est rarement une pièce de première fabrication. Il pourra également être nécessaire de le reproduire ultérieurement comme pièce de rechange ou de remplacement. Cela signifie que le fournisseur ne fabrique pas qu’un seul composant. Ils prennent en charge une logique de remplacement reproductible.

Cela est particulièrement important pour :

• les pièces de rechange et les lots de remplacement un manchon avec une finition instable peut créer un comportement de glissement incohérent a la zone d'étanchéité tournée peut affecter la qualité de l'assemblage lors de l'assemblage une pièce rotative liée au
• filetage
• peut
• nécessiter
• des

Dans la maintenance pratique des moules, la répétabilité des pièces de rechange est l"endroit où la qualité de l"usinage devient très visible. Si la pièce d"origine fonctionne bien mais que le lot répété nécessite un montage sur banc, le processus n"a pas complètement résolu le problème.

Si vous recherchez des broches principales, des manchons ou des composants de moule liés au filetage, envoyez votre dessin pour un examen de la fabricabilité et de l"approche d"inspection.

Tournage CNC vs fraisage CNC vs meulage vs EDM : quand choisir quoi

Un bon fournisseur ne doit pas imposer un seul processus pour tout. La meilleure réponse est de choisir le processus qui correspond à la géométrie et à la fonction de la pièce.

Quand le tournage CNC est le meilleur choix

• lisses
• pour
• réduire
• le
• travail

Lorsque le broyage est ajouté

• de montage ultérieur. l'ajustement final dépend du diamètre raffiné ou de la stabilité de la
• finition la pièce est prismatique plutôt que rotative la géométrie comprend des poches
• , des fentes, des nervures, des coins pointus ou des

Lorsque le fraisage ou l"électroérosion dominent

• détails de cavité
• la fonction de la pièce dépend davantage de la géométrie non basée sur l'axe que des diamètres tournés vérification du diamètre et du diamètre de pas contrôles de faux-rond
• et

Ce type de combinaison de processus est ce qui rend la fabrication de pièces de moules plus crédible qu'une affirmation générique « nous pouvons tout usiner ». Pour un aperçu plus large des itinéraires d'usinage autour de ce processus, consultez nos capacités d'usinage CNC..

Comment nous inspectons les composants de moules tournés

Une affirmation concernant la précision n’a d’importance que si elle peut être inspectée et acceptée.

Pour les composants de moule tournés avec précision, une liste de contrôle d’inspection pratique comprend généralement :

• de
• concentricité
• confirmation de l'état de surface sur les zones de glissement ou d'étanchéité
• comparaison de lot à lot pour les commandes répétées
• contrôles dimensionnels critiques d'ajustement pour les pièces à assembler

Pour les composants du moule, la clé n’est pas de tout mesurer de la même manière. Il s’agit de mesurer les bonnes caractéristiques par rapport aux bonnes références.

Nous définissons d"abord les références fonctionnelles, généralement l"axe de la pièce plus une face de positionnement, puis inspectons les relations de diamètre critique et le faux-rond par rapport à ces références. C’est ce qui rend l’inspection des relations plus significative que le traitement de chaque taille comme un nombre isolé.

Pour les manchons, les bagues de serrage et les âmes filetées, le faux-rond et la concentricité sont souvent plus significatifs qu"une lecture de taille indépendante, car la fonction dépend de la manière dont plusieurs surfaces tournées se rapportent à l"axe.

Pour les projets qui combinent le tournage avec des itinéraires d'usinage secondaire, d'ajustement ou de finition, notre page de pièces usinées sur mesure donne une meilleure vue de la façon dont ces processus fonctionnent ensemble.

Deux scénarios typiques de moules dans lesquels le tournage fait la différence

Ces deux exemples sont particulièrement courants car ils montrent comment la qualité de l’usinage affecte directement les performances ultérieures du moule.

Ajustement de la broche et du manchon

Lorsqu"une broche centrale fonctionne avec un manchon, la concentricité, la cohérence de la surface et le contrôle reproductible du diamètre affectent la stabilité d"éjection, l"usure et le risque de traces de traînée ou de rayures. Une pièce nominalement correcte mais instable par rapport à son axe peut quand même créer des problèmes de montage ou d"usure.

Répétabilité de la bague de serrage et du noyau fileté

Pour les bagues de serrage et les pièces rotatives liées aux filetages, la cohérence des lots répétés affecte l"efficacité de l"assemblage, de l"étanchéité et de la maintenance. Le véritable test a souvent lieu plus tard, lorsqu"une pièce de rechange est commandée et s"attend à ce qu"elle soit adaptée sans travail supplémentaire sur banc.

Quoi envoyer pour demande de prix/examen

Pour examiner plus précisément le tournage CNC des composants de moules, il est utile d"envoyer :

• dessin 2D avec tolérances et notes d'ajustement
• fichier 3D, de préférence STEP
• exigence matérielle
• exigence de traitement thermique, le cas échéant
• quantité ou attente de lots répétés
• identification des surfaces fonctionnelles telles que les zones de glissement, d'étanchéité, de guidage ou d'engagement de filetage broches

Ce type de saisie conduit à une meilleure planification des processus qu"une simple demande « veuillez citer cette pièce ».

Comment SENLAN prend en charge les composants de moules tournés avec précision

Chez SENLAN, le tournage CNC n"est pas traité comme un service autonome pour le matériel général. Il fait partie d’une gamme d’usinage plus large pour les composants de moules de précision.

Ceci est particulièrement pertinent pour des pièces telles que :

• centrales manchons
• bagues de cou
• bagues
• inserts
• ronds
• pièces de moule liées au filetage

Pour ces composants, l’essentiel n’est pas seulement de les usiner rapidement. Il les usine avec la répétabilité, le contrôle d’ajustement et la logique d’inspection nécessaires à une utilisation réelle des moules.

Notre approche d'usinage et de vérification est également soutenue par l'aperçu des équipements et des inspections sur notre page des avantages techniques .

Pensée finale

Les avantages des services de tournage CNC deviennent beaucoup plus significatifs lorsque la discussion est liée au bon type de pièce.

Pour les composants de moules de précision, le tournage CNC n’est pas seulement une autre option d’usinage. Il s"agit souvent de la meilleure solution pour contrôler le diamètre, le faux-rond, la concentricité, l"état de surface et la répétabilité des pièces de rechange dans les pièces en rotation.

C’est pourquoi la meilleure question n’est pas seulement :

Quels sont les avantages des services de tournage CNC ?

C"est aussi :

Quels composants de moule bénéficient le plus du tournage CNC, et quels processus d"inspection et secondaires doivent être planifiés en conséquence ?

Envoyez des tolérances 2D, des fichiers 3D et des exigences en matière de matériaux ou de traitement thermique. Nous pouvons examiner l'itinéraire de tournage, tous les processus secondaires nécessaires tels que le meulage ou l'électroérosion, ainsi que l'approche d'inspection la plus pratique pour la pièce via notre page de contact..

FAQ

Quels types de composants de moule sont les mieux adaptés au tournage CNC ?

Le tournage CNC convient mieux aux pièces de moules rotatifs ou cylindriques telles que les broches centrales, les manchons, les bagues, les bagues de serrage, les inserts ronds et les composants liés au filetage.

Pourquoi le tournage CNC est-il important pour les composants de moules de précision ?

Parce que de nombreuses pièces de moule dépendent de diamètres stables, d’un contrôle du faux-rond, d’une concentricité et d’un ajustement reproductible. Le tournage CNC répond plus naturellement à ces exigences sur les pièces rondes qu"un itinéraire d"usinage moins adapté à la géométrie.

Le tournage CNC est-il meilleur que le fraisage des pièces de moules ?

Pas toujours. Cela dépend de la géométrie. Le tournage est meilleur pour les pièces en rotation, tandis que le fraisage ou l"EDM dominent généralement pour les plaquettes prismatiques, la géométrie des cavités, les nervures et les éléments non rotatifs.

Les composants de moules tournés nécessitent-ils généralement un meulage ? Quand?

Parfois. Le meulage est souvent ajouté lorsque la pièce est durcie, lorsque la finition de surface finale doit être plus fine ou lorsque le diamètre final nécessite un contrôle de finition plus strict que celui que le tournage seul peut fournir.

Quelles informations dois-je fournir pour proposer un devis de tournage CNC pour les composants de moules ?

Le package le plus utile comprend un dessin 2D avec tolérances, un fichier 3D, les exigences en matière de matériaux, les exigences de traitement thermique le cas échéant, et des notes sur les surfaces critiques à l"ajustement ou liées à l"étanchéité.

Comment garantissez-vous l’interchangeabilité des composants de moule de remplacement ?

L"interchangeabilité signifie qu"une pièce de rechange peut être installée comme pièce de rechange sans montage de banc supplémentaire. Pour y parvenir, nous nous concentrons sur quatre domaines.

Premièrement, nous utilisons une logique de données stable. Pour les composants de moule tournés, la référence fonctionnelle est souvent l"axe de la pièce plus une face de positionnement. Les diamètres critiques et les relations de pas sont contrôlés par rapport à ces données et ne sont pas traités comme des tailles isolées.

Deuxièmement, nous contrôlons le parcours d"usinage de manière cohérente d"un lot à l"autre, par exemple le tournage, puis le traitement thermique si nécessaire, puis la finition du tournage, du meulage ou du polissage. Cela permet d"éviter les modifications d"ajustement causées par des variations de processus plutôt que par des modifications de conception.

Troisièmement, nous inspectons les caractéristiques des relations, et pas seulement les dimensions uniques. Pour les composants rotatifs, cela inclut la concentricité et le faux-rond d"un diamètre à l"autre, ainsi que les diamètres critiques d"ajustement sur les zones de guidage, d"étanchéité ou de positionnement.

Enfin, pour les commandes répétées, nous effectuons une comparaison lot par lot avec les échantillons approuvés et les enregistrements d"inspection. En pratique, la répétabilité entre les lots est tout aussi importante que la première pièce approuvée.
