Quels sont les éléments clés d’un moule pour casquette de sport ?

Un moule pour bouchons sport est un système de moulage par injection de précision multi-empreintes composé de huit groupes de composants structurels et fonctionnels essentiels : le collecteur à canaux chauds et le système de vanne de précision, les inserts en acier pour noyau et cavité conçus avec des alliages de haute dureté résistant à la corrosion, les noyaux d"effondrement mécanique à plusieurs étages ou les mécanismes hydrauliques de dévissage pour la formation de filetage interne, les noyaux coulissants inclinés spécialisés pour les capuchons rabattables à charnière, les canaux de refroidissement conformes continus, les ensembles de clapets d"air et de plaques de dévêtissage multi-éjection, la précision piliers d"alignement guidés avec verrous coniques et plaques de guidage résistantes à l"usure. Ensemble, ces composants techniques facilitent la production à grande vitesse et sans défaut de fermetures de moules pour bouchons de sport en plusieurs pièces ou à charnières avec une répétabilité de cycle élevée et un contrôle de tolérance microscopique.

En un coup d"œil

Introduction à l"architecture d"outillage de moule de casquette de sport

L’architecture d’outillage de moule de bouchon sport représente le summum de l’ingénierie de moulage par injection multi-empreintes à grande vitesse conçue pour les fermetures de distribution de liquides complexes.

Les fermetures fonctionnelles modernes, en particulier celles utilisées dans l"hydratation des sportifs, les boissons fonctionnelles et les aliments liquides pressables, exigent une cohérence dimensionnelle et une intégrité structurelle exceptionnelles. Un moule de bouchon sport doit simultanément former des filetages internes complexes, des profils de lèvres d"étanchéité étanches, des becs verseurs ergonomiques et des bandes d"inviolabilité tout en fonctionnant à des temps de cycle inférieurs à six secondes. Pour atteindre cette efficacité, il faut une architecture en acier finement équilibrée qui gère des pressions de fusion extrêmes, un échange thermique rapide et des mouvements mécaniques continus à haute fréquence sur des millions de cycles.

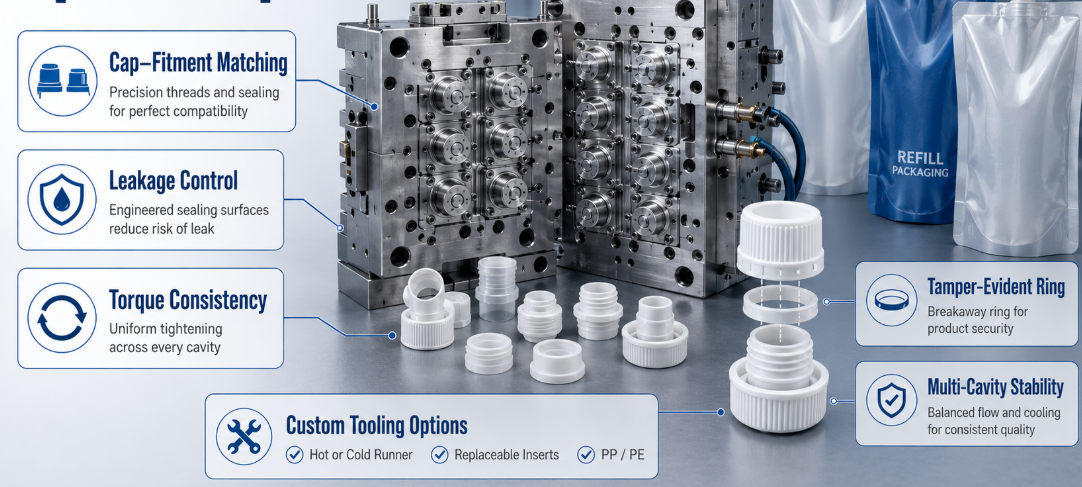

La disposition structurelle globale d"un moule de casquette sport repose sur un châssis multiplaque robuste configuré avec des agencements à forte cavitation, tels que 16, 32, 48 ou 64 cavités. Chaque cavité fonctionne comme un micro-environnement indépendant dans lequel de la résine plastique, généralement du polyéthylène ou du polypropylène haute densité, est injectée à haute pression. Pour garantir un fonctionnement fluide, l"outillage intègre des mécanismes de guidage de haute précision qui empêchent le désalignement radial entre le noyau et les moitiés de cavité jusqu"à des tolérances submicroniques, éliminant ainsi la formation de bavures le long des zones d"étanchéité critiques.

De plus, les exigences de fabrication contemporaines exigent des systèmes de production flexibles capables de gérer une géométrie de bec personnalisée et des dimensions de finition de col variables. Les ingénieurs en outillage intègrent fréquemment des inserts d'empreinte modulaires et interchangeables dans des bases de moule standardisées. Les propriétaires de marques industrielles à la recherche de solutions d'emballage personnalisées spécifient souvent des configurations spécialisées, telles qu'un moule de bouchon de bec verseur à haute efficacité conçu pour les sachets rechargeables, afin de garantir une étanchéité absolue et une résistance à l'éclatement uniforme à différentes températures environnementales.

Système de canaux chauds et ensembles de vannes

Le système de canaux chauds et l"ensemble d"obturateur de vanne délivrent un polymère fondu thermiquement homogène directement dans chaque cavité sans générer de déchets de canal ou de vestige d"obturateur.

Dans les opérations de moulage de bouchons sportifs à forte cavitation, l’équilibre thermique naturel à travers le collecteur de canaux est essentiel. Le polymère fondu doit parcourir une distance identique et subir des chutes de pression et des historiques de cisaillement identiques depuis la buse de la machine jusqu"à chaque porte de cavité individuelle. Les collecteurs à canaux chauds conçus pour l"outillage de moules de bouchons sportifs utilisent des canaux d"écoulement internes à alésage lisse sans angles vifs ni zones mortes, empêchant ainsi la stagnation des matériaux, la dégradation thermique et les retards de changement de couleur pendant les cycles de production.

La technologie des vannes à vanne représente la norme industrielle pour les systèmes de moulage de bouchons de sport. Les goupilles de valve actionnées pneumatiquement ou hydrauliquement s"ouvrent physiquement pendant la phase d"injection et scellent contre l"orifice avant l"ouverture du moule. Cette étanchéité mécanique élimine les restes de fils, de bave et de saillie, créant une finition de surface lisse essentielle pour le plan d"étanchéité supérieur d"un bec de sport ou d"un raccord de poche à liquide. Les aiguilles de valve sont fabriquées à partir d"aciers rapides trempés ou d"alliages de titane, souvent dotés de revêtements à faible friction pour résister à l"usure sous l"écoulement de résine abrasive.

Le contrôle thermique au sein du système à canaux chauds est maintenu à l"aide de cartouches chauffantes localisées et de thermocouples indépendants attribués à chaque pointe de buse. Un contrôle précis de la température dans une fenêtre stricte évite une surchauffe localisée, qui provoque une dégradation de la résine, et des points froids, qui induisent des tirs courts ou des concentrations de contraintes internes dans la fermeture moulée.

Inserts en acier pour noyaux et cavités et métallurgie

Les inserts en acier à noyau et à cavité forment la limite de mise en forme de la fermeture, exigeant une dureté suprême, une polissabilité supérieure et d"excellentes propriétés de transfert thermique.

Les inserts de cavité définissent l"apparence cosmétique externe, les logos de la marque, les molettes de préhension et la géométrie des charnières du capuchon sport, tandis que les inserts centraux forment la géométrie du filetage intérieur, les manchons d"étanchéité du bouchon et les passages internes d"écoulement de liquide. Étant donné que les composants des moules pour bouchons sportifs subissent chaque année des millions de cycles d"injection et d"éjection sous des pressions de serrage dépassant des centaines de tonnes, la sélection de la composition métallurgique optimale est fondamentale pour la durée de vie de l"outil et le contrôle dimensionnel.

Les aciers à outils de qualité supérieure tels que l"AISI S136, le Stavax ESR ou l"acier inoxydable 1.2083 refondu sous vide sont standard pour les inserts de moules de bouchons sport. Ces matériaux offrent une teneur élevée en chrome pour une résistance supérieure à la corrosion contre les additifs agressifs ou les pigments de mélange maître, ainsi qu"une excellente polissabilité jusqu"à la finition miroir SPI A1. Le polissage de surface à cavité élevée assure un démoulage en douceur des pièces et évite les marques cosmétiques de traînée sur la surface. Une résistance élevée à l"usure est obtenue grâce à des processus de traitement thermique contrôlés, durcissant les aciers des plaquettes à 52-54 HRC.

En plus de la sélection de l"acier, les revêtements techniques de surface jouent un rôle majeur dans la longévité des composants du moule de casquette sport. Les revêtements en nitrure de titane, en carbone de type diamant et en nitrure de chrome appliqués par dépôt physique en phase vapeur réduisent considérablement les coefficients de frottement sur les surfaces des noyaux coulissants, réduisent l"adhérence de la résine et protègent les coins pointus des profils de filetage contre les micro-écailles lors de campagnes de production prolongées.

Mécanismes de filetage et de dévissage

Les mécanismes de formation de filetage et de dévissage libèrent les filetages internes et les lèvres de retenue continues sans dénuder la géométrie plastique lors de l"éjection.

Les bouchons de sport nécessitent une fixation filetée sécurisée aux goulots des bouteilles ou aux raccords de pochettes flexibles pour résister à la pression interne et aux contraintes de transport. En fonction de la conception du filetage du capuchon (continu, interrompu ou à démarrages multiples), le moule du capuchon sport doit intégrer un actionnement mécanique dynamique pour libérer le filetage moulé avant l"éjection de la pièce. Deux principales méthodes d"ingénierie mécanique sont utilisées : les réseaux d"engrenages à dévissage dynamique et les assemblages de noyaux à expansion/effondrement.

Les systèmes de dévissage dynamiques utilisent des entraînements à crémaillère et pignon rectifiés avec précision, des moteurs hydrauliques ou des vis à billes servo-entraînées intégrées dans la base du moule. Lorsque le moule s"ouvre, le système d"entraînement fait tourner les inserts de noyau internes tandis qu"une plaque d"éjection avance à un pas correspondant. Ce mouvement hélicoïdal synchronisé dévisse le noyau du capuchon sans provoquer de déformation mécanique ni d"essuyage du filetage. Les conceptions de moules pour bouchons de sport de haute précision utilisent des servomoteurs en boucle fermée pour contrôler le timing de rotation et l"orientation angulaire jusqu"à des fractions de degré.

Pour les bouchons avec des filetages interrompus ou des arêtes de retenue internes segmentées, les noyaux à effondrement mécanique offrent une alternative plus rapide. Une broche centrale se rétracte lors de l"ouverture du moule, permettant aux segments de noyau externes de s"effondrer radialement vers l"intérieur. Cet effondrement vers l"intérieur efface la profondeur de la crête du filetage interne, permettant à la pièce d"être dénudée vers l"avant de manière linéaire sans rotation. L"effondrement des noyaux élimine la mécanique de rotation, réduisant ainsi les temps de cycle totaux jusqu"à 25 pour cent.

Charnière rabattable et composants à action latérale coulissante

Les composants à charnière rabattable et à action latérale coulissante forment des caractéristiques de contre-dépouille complexes, des charnières à ressort papillon et des loquets ergonomiques utilisant des mouvements mécaniques synchronisés.

Les bouchons sport rabattables d"une seule pièce sont dotés d"une charnière vivante intégrée reliant le corps de fermeture de base au couvercle d"étanchéité. La création de cette fine bande de flexion ainsi que des contre-dépouilles latérales fonctionnelles nécessite des blocs coulissants complexes à action latérale et des mécanismes de levage inclinés au sein de la plaque de cavité du moule du capuchon sport. Ces éléments mécaniques se déplacent perpendiculairement ou selon un angle par rapport à la direction principale d"ouverture du moule pour libérer la géométrie plastique en contre-dépouille.

Les curseurs mécaniques sont entraînés par des broches de guidage angulaires robustes pendant la course d"ouverture du moule. À mesure que la plaque centrale recule, la goupille d"angle force l"ensemble coulissant vers l"extérieur le long des plaques d"usure durcies. Des blocs de talon mécaniques de précision verrouillent solidement les curseurs en place lors de l"injection de résine à haute pression, empêchant ainsi les bavures de moule le long de la ligne de joint. Pour les bouchons rabattables complexes avec des contre-dépouilles profondes, des vérins hydrauliques ou des actionneurs pneumatiques compacts entraînent les actions latérales du curseur de manière indépendante, permettant un timing précis avant la séparation du moule.

La création de charnières fiables et durables nécessite une grande précision dans les dimensions des outils de poche de charnière. L'espace en acier formant la charnière mobile n'a souvent qu'une épaisseur de 0,25 mm à 0,35 mm. Les inserts du noyau et de la cavité à cette jonction doivent présenter un contrôle dimensionnel exceptionnel et un polissage miroir pour permettre un écoulement laminaire du polymère, éliminant ainsi les lignes de soudure qui pourraient provoquer une rupture par fatigue de la charnière pendant l'utilisation. Les fabricants spécialisés dans les emballages flexibles se procurent fréquemment des outils spécialisés, tels qu'un moule de bouchon de bec personnalisé pour les emballages rechargeables, afin de maintenir une intégrité structurelle élevée lors des étapes de fermeture rapide du couvercle.

Canaux de refroidissement conformes et gestion thermique

Les canaux de refroidissement conformes suivent la géométrie tridimensionnelle de la cavité du capuchon, dissipant la chaleur uniformément pour maximiser l"efficacité du cycle et éviter la déformation.

La gestion thermique est le facteur le plus critique dans le contrôle des temps de cycle et de la stabilité dimensionnelle dans les opérations de moulage de casquettes sportives à forte cavitation. Le refroidissement des polymères représente plus de 60 % de la durée totale du cycle d’injection. Les canaux de refroidissement traditionnels à perçage droit ne peuvent pas accéder à la géométrie incurvée, aux noyaux de bec profonds ou aux zones de filetage interne, ce qui entraîne une accumulation de chaleur localisée, un retrait inégal, une déformation de l"ovalité et des temps de cycle prolongés.

L"outillage moderne de moulage de casquettes de sport utilise une technologie de fabrication additive imprimée en 3D pour incorporer des canaux de refroidissement conformes dans les inserts de cavité et de noyau. Le frittage laser direct des métaux crée des chemins de refroidissement lisses et incurvés à quelques millimètres de la surface du moule, épousant les contours de la pointe du bec, du profil du filetage et de la paroi extérieure. Combiné avec des unités de contrôle de la température de l"eau à haut débit fonctionnant à des débits turbulents élevés, le refroidissement conforme réduit les températures à cœur rapidement et uniformément.

Dans les broches de bec étroites où les canaux d"eau conformes internes sont limités par l"espace physique, des alliages de cuivre à haute conductivité thermique sont utilisés. Les alliages de cuivre-béryllium et de cuivre-nickel-silicium évacuent la chaleur de la pointe du noyau jusqu"à quatre fois plus rapidement que les aciers inoxydables standards. Les noyaux en cuivre pressés ou les circuits de tubes déflecteurs internes assurent une extraction rapide de la chaleur des noyaux borgnes profonds, éliminant les marques d"évier et les défauts de contrainte interne.

Principe d'efficacité thermique : le maintien d'un débit d'eau de refroidissement turbulent (nombre de Reynolds supérieur à 4 000) dans les canaux conformes 3D réduit la résistance thermique à la limite de l'acier, réduisant ainsi les temps de cycle des pièces de 15 à 30 % tout en empêchant l'ovalisation du capuchon.

Systèmes d"éjection et plaques de décapage à assistance pneumatique

Les systèmes d"éjection combinent des plaques de décapage mécaniques et des valves pneumatiques d"assistance pneumatique pour libérer proprement les structures délicates des casquettes de sport sans provoquer de marques cosmétiques.

Une fois que le polymère a refroidi en dessous de sa température de déflexion thermique, le moule du capuchon sport doit libérer la pièce moulée instantanément sans déformer les lèvres d"étanchéité délicates, les bandes d"inviolabilité ou les charnières vivantes. Les éjecteurs standard sont rarement suffisants pour les bouchons sport, car une pression localisée des broches peut percer des parois minces ou laisser des imperfections cosmétiques visibles sur les surfaces d"étanchéité fonctionnelles. Au lieu de cela, l"outillage de moulage de bouchons sportifs repose sur des plaques de dévêtissage mécaniques et des valves d"assistance pneumatique intégrées.

Une plaque de dévêtissage est une plaque d"acier trempé à couverture complète, profilée pour correspondre au bord périphérique du capuchon. Entraînée par des tiges d"éjection mécaniques ou des vérins hydrauliques à double effet, la plaque de dévêtissage avance vers l"avant, touchant simultanément tout le bord inférieur du capuchon. Cette force de poussée uniforme enlève doucement la fermeture de la tige interne sans basculement ni concentration de contraintes localisée. Les surfaces des plaques de dévêtissage sont rectifiées avec précision pour maintenir des jeux de glissement serrés avec les tiges du noyau, empêchant ainsi la pénétration des bavures.

Pour éliminer la pression de vide créée entre le noyau interne et le capuchon lors d"une éjection rapide vers l"avant, des valves à clapet d"air sont intégrées dans les pointes du noyau. L"air comprimé est injecté à travers des vannes à clapet à micro-jeu simultanément avec la course vers l"avant de la plaque de dévêtissage. Ce coussin d"air brise le joint sous vide, faisant flotter la pièce hors du noyau en douceur et accélérant la collecte des pièces par gravité ou assistée par robot.

Alignement du moule, ventilation et base de moule structurelle

La base structurelle du moule offre une rigidité mécanique, un alignement submicronique de la cavité et une micro-ventilation pour éviter les marques de brûlure et la formation de bavures.

La base structurelle d"un moule de casquette sport à forte cavitation est une base de moule en acier robuste et soulagée des contraintes, généralement fabriquée à partir de plaques d"acier pré-durcies P20, 1.2311 ou 1.2312. Le support du moule doit résister à des forces de serrage allant de 200 à 500 tonnes sans flexion ni déplacement. La flexion provoque une déflexion microscopique de la plaque lors de l"injection à haute pression, ce qui entraîne des bavures sur la ligne de joint, une épaisseur de paroi inégale et une usure accélérée de l"outil.

Pour maintenir l"alignement entre le côté stationnaire et le côté mobile jusqu"à une précision inférieure au micron, les bases de moules pour bouchons sportifs utilisent des broches d"orientation guidées avec précision aux quatre coins avec des bagues en bronze autolubrifiantes, complétées par des verrous coniques latéraux robustes. Les blocs de verrouillage coniques montés sur les quatre côtés des plaques de moule s"engagent avant l"entrée du noyau et de la cavité, absorbant les charges latérales générées lors d"un écoulement asymétrique de résine ou d"un mouvement multi-curseurs.

La ventilation est un autre élément essentiel intégré aux lignes de joint de la cavité et aux broches centrales. Lorsque le plastique fondu remplit la cavité à grande vitesse, l’air emprisonné doit s’échapper instantanément. Sans ventilation adéquate, le gaz emprisonné se comprime, provoquant des marques de brûlure induites par la chaleur, des tirs courts ou des lignes de soudure faibles. Les canaux de micro-ventilation dans un moule de capuchon sport sont meulés à des profondeurs de 0,015 mm à 0,025 mm, permettant à l'air de s'évacuer librement tout en empêchant la résine plastique de fuir et de créer des éclairs. Les équipes d'approvisionnement qui spécifient des outils pour les lignes d'emballage automatisées à grande vitesse nécessitent souvent des mises en œuvre spécialisées, notamment un moule de bouchon à bec dédié pour les sachets à bec avec une ventilation à tolérance serrée pour garantir l'absence de fuite sur les lignes de remplissage de liquides à grande vitesse.

Directives de maintenance technique et optimisation des outils

Un programme de maintenance préventive préserve les tolérances de précision, prévient l"usure prématurée des composants et maximise la disponibilité opérationnelle.

Les systèmes de moules pour casquettes sportives à haute cavitation fonctionnent sous une contrainte mécanique continue. La mise en œuvre d"un programme de maintenance structuré garantit une efficacité de production élevée sur des millions de cycles.

1. Protocole d"inspection et de nettoyage quotidien

   À la fin de chaque période de production, essuyez les surfaces de séparation des cavités, les rails de guidage des curseurs et les broches d"orientation avec des chiffons en microfibres propres et un solvant non corrosif. Inspectez les fentes de micro-ventilation pour déceler toute accumulation de résidus de résine, ce qui limite la libération d"air et entraîne une combustion localisée des gaz. Nettoyez les résidus de gaz à l"aide de grattoirs en laiton souple ou de nettoyants en aérosol spécialisés, en évitant les outils abrasifs qui peuvent endommager les bords en acier poli.

2. Gestion de la lubrification et des plaques d"usure

   Appliquez des graisses synthétiques haute température qui ne déteignent pas sur les goupilles d’angle, les goujons coulissants et les guides d’éjection mécaniques. Évitez de trop graisser à proximité des inserts de cavité, car la migration du lubrifiant dans la cavité du moule provoque une contamination des pièces, des taches de surface et des fissures sous contrainte dans les capuchons en polyoléfine. Inspectez régulièrement les plaques d"usure en bronze et les éléments de guidage recouverts de DLC pour détecter tout signe de rayures ou d"usure inégale.

3. Étalonnage et entretien du système à canaux chauds

   Surveillez en permanence les lectures du thermocouple des canaux chauds pour détecter les écarts de chauffage. Effectuez des contrôles périodiques de résistance sur les bandes chauffantes pour détecter toute dégradation avant qu"une panne de chauffage ne se produise. Pendant les arrêts de production, mettez en œuvre des routines de purge utilisant des composés de purge thermiquement stables pour éliminer les colorants et empêcher la carbonisation à l’intérieur des canaux d’écoulement.

4. Nettoyage par ultrasons et détartrage conforme des canaux

   Démontez périodiquement les blocs d"insertion du noyau et de la cavité pour un nettoyage en profondeur dans des bains de solvant à ultrasons afin d"éliminer les accumulations d"additifs tenaces. Rincer les boucles de refroidissement conformes internes avec des solutions de détartrage acides douces pour éliminer le calcaire, la rouille et les dépôts minéraux, garantissant ainsi une efficacité de transfert de chaleur maximale et des performances thermiques uniformes.

Conseil de maintenance : mettez en œuvre un compteur numérique de cycles de moulage et des alertes de maintenance préventive automatisées tous les 250 000 cycles pour inspecter l'usure du pointeau des vannes, remplacer les joints pneumatiques et recalibrer les positions des servomoteurs de dévissage avant que la dérive mécanique n'entraîne une dérive dimensionnelle des pièces.

Conclusion et résumé technique

Un moule pour bouchons sport est un système de fabrication avancé et hautement intégré dans lequel la thermodynamique des canaux chauds, la métallurgie de précision, les actions latérales mécaniques multi-axes, les boucles de refroidissement thermique rapides et les composants d"éjection à grande vitesse fonctionnent en synchronisation précise. Chaque composant individuel, du pointeau de la vanne dans le système à canaux chauds aux canaux de refroidissement conformes 3D et à la mécanique de dévissage dynamique, joue un rôle essentiel dans la définition de la qualité des pièces, de la stabilité dimensionnelle et des temps de cycle de production. En comprenant ces composants essentiels, en sélectionnant des matériaux de haute qualité et en appliquant des protocoles de maintenance stricts, les fabricants de bouchons à grand volume peuvent parvenir à une production fiable et zéro défaut qui répond aux normes mondiales exigeantes en matière d’emballage de liquides.
