Quelles sont les caractéristiques de conception d’un bon moule à capuchon rabattable ?

Un moule à capuchon rabattable mal conçu entraîne une rupture prématurée des charnières et des taux de rebut élevés. Cela compromet directement l’étanchéité du produit. Cette réalité a un impact considérable sur la perception de la marque FMCG et sur l’efficacité globale des équipements. Les fabricants sont souvent confrontés à des cauchemars de production lorsqu’ils utilisent des outils de qualité inférieure. Vous risquez des bourrages sur les lignes de conditionnement et de graves fuites de produits. Ces défaillances techniques nuisent à vos résultats et à votre réputation. Nous devons aller au-delà de la fabrication de moules de base et nous tourner vers des outils de précision. Nous définirons les normes d'ingénierie requises pour évaluer des moules hautes performances. Vous apprendrez comment sélectionner un moulage par injection de bouchons rabattables multi-cavités fiable sans risquer vos dépenses en capital. Nous restons concentrés sur les caractéristiques de conception concrètes qui génèrent des rendements quotidiens constants. L’évaluation des partenaires d’outillage nécessite une compréhension approfondie du flux de polymères et de la gestion thermique.

Points clés à retenir

• Cinématique de la charnière : un capuchon rabattable fiable nécessite des transitions précises d'épaisseur de paroi et des conduits d'écoulement optimisés pour éviter la fatigue de la charnière.

• Équilibre des cavités : les moules multi-empreintes exigent un équilibrage rigoureux des collecteurs de canaux chauds pour garantir une pression uniforme et éviter les éclairs ou les tirs courts.

• Architecture de refroidissement : la production en grand volume repose sur un refroidissement avancé (par exemple, des inserts en cuivre au béryllium) pour maintenir des temps de cycle serrés sans provoquer de déformation du capuchon.

• Vérification des fournisseurs : des partenaires d'outillage crédibles sont à la pointe avec une analyse Moldflow complète et des rapports DFM (Design for Manufacturability) transparents, et pas seulement des prix bas.

Le coût d’une mauvaise conception de moule : définir les critères d’évaluation

Les défaillances techniques des outils en plastique se transforment rapidement en risques commerciaux graves. Une légère déviation dans l’alignement du noyau crée un éclat autour du bord du capuchon. Le flash provoque de graves blocages sur la ligne de conditionnement en aval. Des tirs courts laissent des espaces dans la bague d"étanchéité. Ce défaut entraîne directement des fuites de produits dans les rayons des magasins. Les fuites de produits au niveau de la marque détruisent instantanément la confiance des consommateurs. Les arrêts de production aggravent ces pertes. Chaque heure passée à dépanner une machine à injection en panne détruit les marges quotidiennes.

Vous devez définir ce qu"un moule hautement performant réalise dans le monde réel. Nous utilisons des mesures de réussite strictes pour évaluer les véritables performances. Une conception de premier ordre offre systématiquement des temps de cycle inférieurs à 15 secondes. Il offre une durée de vie robuste dépassant trois millions de coups. Il garantit une cohérence dimensionnelle supérieure à 99 % dans toutes les cavités. Atteindre ces chiffres différencie les outils de précision des alternatives médiocres.

Les acheteurs doivent appliquer une lentille sceptique lors de l"achat. Méfiez-vous des fabricants d"outils qui proposent des réductions de coûts agressives. Ils cachent souvent des raccourcis. Les moules bon marché comportent généralement des collecteurs de canaux chauds déséquilibrés ou des sélections d"acier de qualité inférieure. Les collecteurs déséquilibrés remplissent les cavités de manière inégale. L"acier de qualité inférieure se déforme rapidement sous des pressions d"injection élevées. Vous devez exiger des explications claires pour chaque choix de matériau et décision technique avant d’approuver toute conception.

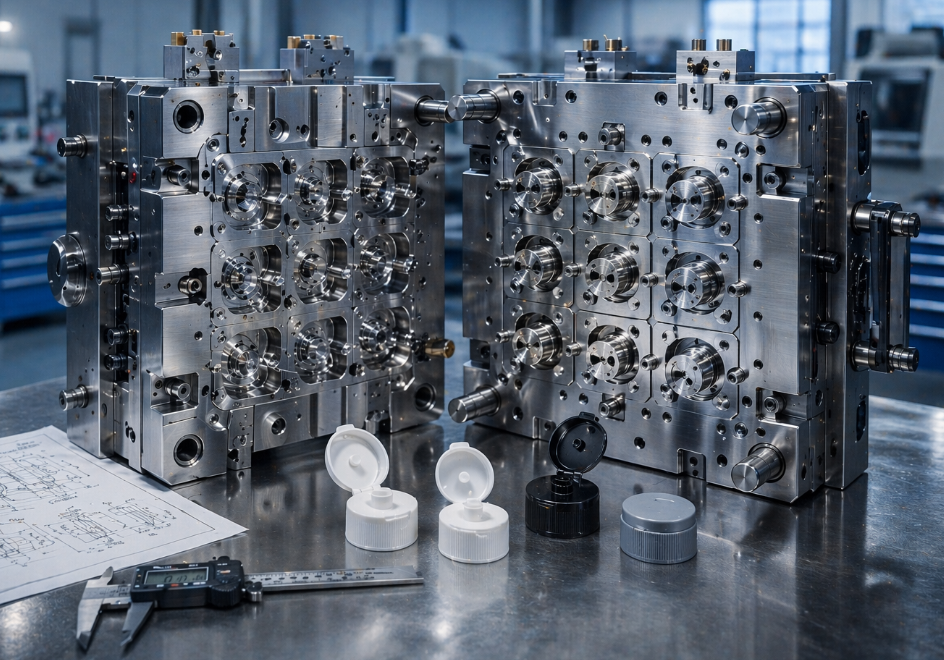

Caractéristiques techniques de base d"un moulage par injection de bouchons rabattables multi-cavités

Les outils hautes performances reposent sur des systèmes fondamentaux distincts. Le système à canaux chauds dicte la distribution des matériaux. Vous devez choisir soigneusement la bonne approche de déclenchement. Les vannes à vanne fournissent des points d"entrée propres et éliminent les vestiges de vanne. Cet aspect épuré est crucial pour les capuchons cosmétiques utilisés dans les soins personnels. Les portes ponctuelles coûtent moins cher au départ mais laissent de petits boutons. Vous devez peser les exigences esthétiques par rapport au budget d’outillage.

L’équilibrage rhéologique des collecteurs reste une nécessité absolue. Le polymère fondu subit différents taux de cisaillement au cours de son déplacement. Un collecteur rhéologiquement équilibré garantit une pression et une température identiques pour chaque cavité. Cet équilibre empêche les tirs courts dans une configuration à 16, 32 ou 64 cavités. Toutes les cavités doivent se remplir simultanément.

La sélection précise de l’acier affecte directement la longévité de l’outil. Les normes industrielles exigent des qualités d’acier de qualité supérieure pour les blocs à noyau et à cavité. Vous devez vous attendre à de l’acier S136 ou H13. Les fabricants doivent durcir ces blocs selon HRC 48-52. L"acier trempé résiste à l"usure agressive due à une production continue. Il maintient l’intégrité de la ligne de séparation. Des lignes de séparation serrées empêchent la formation de bavures sur des millions de cycles.

Les mécanismes d’éjection nécessitent la même attention technique. Les capuchons rabattables présentent des contre-dépouilles complexes. Les éjecteurs standard poussent souvent trop fort sur des zones spécifiques. Cette pression localisée provoque une déformation du bouchon lors du démoulage. Les plaques de dévêtissage offrent une bien meilleure solution. Les plaques de dévêtissage appliquent une pression uniforme sur tout le périmètre du capuchon. Ils repoussent la pièce proprement. Ils préservent la structure délicate des charnières et les bagues d"étanchéité vitales.

Maîtriser la charnière : fermeture dans le moule ou fermeture après le moule

La charnière constitue le composant mécanique le plus critique du capuchon. Une bonne dynamique d’écoulement détermine la survie à long terme de la charnière. Votre conception doit forcer le polymère fondu à s"écouler perpendiculairement à l"axe de la charnière. Cette direction d"écoulement spécifique aligne correctement les molécules de polymère. Les matériaux typiques incluent le polypropylène (PP) ou le polyéthylène (PE). Un alignement moléculaire correct maximise la résistance à la flexion. Cela garantit que la charnière peut résister à des centaines de cycles d’ouverture-fermeture sans se déchirer.

La fermeture dans le moule représente un bond considérable en termes d"efficacité de production. Ce mécanisme replie le capuchon avant qu"il ne quitte complètement l"outillage. L’intégration d’une fermeture robotisée ou mécanique dans le moule permet d’économiser des coûts d’assemblage secondaire importants. Cependant, vous devez évaluer soigneusement les exigences techniques.

Attention à plusieurs risques lors de la mise en œuvre de la fermeture dans le moule :

1. Complexité accrue des outils : Le mécanisme nécessite des curseurs spécialisés et des supports pliants.

2. Limites de temps précises : l'action de pliage doit se produire pendant que le plastique reste chaud et souple.

3. Frais généraux de maintenance : les pièces mobiles à l'intérieur de l'outil nécessitent une lubrification fréquente et des contrôles de tolérance serrés.

La fermeture après moulage constitue une alternative très fiable. Parfois, accepter une conception de moule plus simple est plus judicieux sur le plan commercial. Vous pouvez éjecter les capuchons à l"état ouvert. Les lignes de bouchage en aval à grande vitesse plient et ferment ensuite les bouchons. Cette approche réduit considérablement la complexité de l’outillage. Cela réduit votre dépense en capital initiale. Il déplace la charge mécanique de la machine d’injection vers la ligne de conditionnement.

Architecture du système de refroidissement pour une production à haut rendement

La conception optimale du refroidissement est directement liée à la rentabilité unitaire. Les cycles de moulage par injection consistent principalement en un temps de refroidissement. Se raser seulement deux secondes sur un cycle augmente considérablement la production quotidienne. Une architecture de refroidissement efficace élimine la chaleur rapidement et uniformément. Cela permet à la machine de s’ouvrir plus rapidement.

L"outillage avancé utilise des canaux de refroidissement conformes. Les conduites d’eau traditionnelles à perçage droit manquent souvent des points chauds critiques. Les canaux conformes suivent la géométrie complexe du capuchon. Vous devez toujours rechercher des rapports DFM spécifiant les inserts en cuivre-béryllium (BeCu). Les ingénieurs placent ces inserts BeCu dans des zones à forte concentration de chaleur. Les broches centrales génèrent une immense chaleur. Le BeCu évacue la chaleur beaucoup plus rapidement que l"acier à outils standard. Ce transfert de chaleur rapide évite une surchauffe et une dégradation locales.

L'atténuation du gauchissement nécessite une gestion thermique isolée. Le corps du capuchon et le couvercle rabattable possèdent des épaisseurs de paroi différentes. Ils refroidissent à des rythmes complètement différents. S'ils partagent un seul circuit de refroidissement, un retrait différentiel se produit. Le retrait différentiel déforme les surfaces de contact. Un couvercle déformé ne fermera jamais correctement. Un moule par injection de bouchon rabattable multi-cavité supérieur intègre des circuits de refroidissement séparés. Des circuits indépendants contrôlent avec précision les températures du corps et du couvercle. Cette isolation garantit un « clic » sécurisé, parfaitement aligné et audible lors de la fermeture.

Capacités avancées : évaluation des conceptions de moules rabattables 2K (bicolores)

Les marques modernes exigent souvent des caractéristiques visuelles ou tactiles distinctes. L"application sur le marché des moules 2K (bicolores ou bi-matériaux) continue de croître rapidement. Les marques exigent fréquemment des poignées souples en TPE/TPR. Ils veulent des accents de couleurs distincts. Ils veulent ces fonctionnalités sans payer pour les opérations d’assemblage secondaire. Le moulage par injection 2K offre ces fonctionnalités simultanément.

La complexité technique augmente de façon exponentielle dans les configurations 2K. Vous devez évaluer la technologie sous-jacente. Les outilleurs utilisent généralement la technologie à plateau rotatif ou à noyau arrière. Les plateaux rotatifs font tourner toute la moitié mobile de l"outil pour injecter le deuxième matériau. Les conceptions à noyau arrière utilisent des mécanismes de traction pour créer de l"espace pour le deuxième tir. Vous devez également évaluer les risques de compatibilité matérielle. Réaliser une liaison chimique forte entre le PP rigide et les élastomères souples reste difficile. Un mauvais contrôle de la température empêche une bonne adhérence. La poignée souple se décolle entre les mains du consommateur.

La compétence des fournisseurs nécessite ici un examen minutieux. Les fabricants de moules standards revendiquent souvent prématurément la capacité 2K. Recherchez les signaux d’alarme immédiats. Manque-t-il d’un portefeuille d’outils multi-composants performants ? Ont-ils du mal à expliquer la séparation thermique entre les deux barillets d"injection ? S’ils ne peuvent pas démontrer une compréhension approfondie de la rhéologie multi-shot, éloignez-vous. Les outils 2K ne laissent aucune place aux essais et aux erreurs.

Fabricants présélectionnés : liste de contrôle de l"acheteur pour les moules à bouchons

Trouver un outilleur compétent nécessite des procédures de contrôle strictes. N"acceptez pas un simple devis. Un fournisseur crédible offrira une transparence DFM et Moldflow absolue. Ils exécutent des données de simulation d’écoulement avant de couper de l’acier. Cette simulation met en évidence les lignes de soudure potentielles. Il montre où des pièges à air peuvent se produire. Il cartographie les concentrations de contraintes le long de la charnière. Vous devez revoir ces simulations ensemble.

Les tolérances d"usinage dictent la qualité finale de la pièce. Exiger une preuve d’équipement CNC et EDM à grande vitesse. Leurs machines doivent respecter des tolérances inférieures à 0,01 mm. Des tolérances lâches créent des lignes de joint qui ne correspondent pas. Un usinage de précision garantit une parfaite interchangeabilité des cavités.

Les tests d"acceptation en usine (FAT) constituent votre dernière garantie. Établissez des paramètres d’essai non négociables au début du contrat. Vous devez voir le moule fonctionner en continu pendant 4 à 8 heures. Cette course prolongée prouve la stabilité thermique. Un outil peut fonctionner correctement pendant vingt minutes mais surchauffer au bout de deux heures. Résolvez ces problèmes thermiques avant d’expédier l’outil.

Enfin, évaluez le package de garantie et de pièces de rechange. La production finira par provoquer une usure. Votre outillage doit comporter des pièces de rechange standardisées et interchangeables. Gardez des noyaux, des cavités et des buses à canaux chauds supplémentaires à portée de main. L’interchangeabilité minimise les futurs temps d’arrêt pour maintenance. Vous pouvez remplacer un insert d"empreinte endommagé directement dans la presse. Vous reprenez immédiatement la production.

Conclusion

Investir dans un moule d’injection de bouchons rabattables multi-empreintes de haute qualité est une décision initiale cruciale en matière de dépenses d’investissement. Cela dicte directement votre rentabilité opérationnelle à long terme. Les pannes d’outillage créent des temps d’arrêt inacceptables et endommagent la marque. Un outil bien conçu garantit des rendements de production élevés jour après jour.

• Donnez la priorité à l’efficacité du refroidissement : exigez des inserts BeCu et des canaux conformes pour atteindre des temps de cycle optimaux.

• Protégez la charnière : assurez-vous que le flux de polymère est aligné perpendiculairement à l’axe de la charnière pour une durabilité maximale.

• Exigez de la précision : n'acceptez que les outilleurs capables de respecter des tolérances de 0,01 mm sur tous les blocs d'empreinte.

• Vérifiez par simulation : n'approuvez jamais la découpe de l'acier sans examiner les rapports Moldflow et DFM complets.

Votre prochaine étape concrète est claire. Refusez les simples fiches de prix. Encouragez votre équipe d"achat à demander des analyses DFM et Moldflow détaillées lorsqu"elle engage des fournisseurs potentiels. Laissez les données d’ingénierie guider votre sélection de fournisseur.

FAQ

Q : Quel est le temps de cycle idéal pour un moule à bouchon rabattable multi-empreintes ?

R : La durée de cycle idéale varie généralement de 10 à 18 secondes. Cette durée dépend fortement de l"épaisseur des parois, du nombre de cavités et de l"efficacité du refroidissement. Les bouchons plus épais nécessitent des phases de refroidissement plus longues. L"utilisation d"inserts BeCu et de canaux de refroidissement conformes permet d"atteindre l"extrémité inférieure de cette plage de temps.

Q : Pourquoi les charnières des capuchons rabattables se brisent-elles et comment la conception du moule l"empêche-t-elle ?

R : Les charnières se brisent en raison d’un mauvais alignement moléculaire et de concentrations de contraintes. Une conception de moule solide force la fusion du polymère perpendiculairement à l’axe de la charnière. Il utilise des leaders de flux spécifiques. Cela évite également de placer des lignes de soudure à proximité du joint de flexion. Cela maximise la résistance à la flexion et évite les déchirures prématurées.

Q : Combien de cavités dois-je choisir pour mon volume de production ?

R : Basez le nombre de cavités sur les limites de tonnage de la machine, le volume annuel prévu et le budget initial. Un outil à 16 empreintes convient aux volumes modérés et aux presses plus petites. Un outil à 64 empreintes nécessite un tonnage d"injection massif et un capital important, mais permet d"obtenir des volumes de production extrêmement élevés, nécessaires aux marques mondiales de produits de grande consommation.

Q : Le choix du plastique (PP ou PE) affecte-t-il la conception du moule ?

R : Oui, le choix des matériaux a un impact considérable sur la conception. Le polypropylène (PP) et le polyéthylène (PE) possèdent des taux de retrait différents. Vous devez dimensionner les dimensions de la cavité spécifiquement en fonction du retrait de la résine choisie. De plus, le PP nécessite généralement une épaisseur de charnière légèrement différente de celle du PE pour obtenir la même durée de vie optimale en fatigue de flexion.
