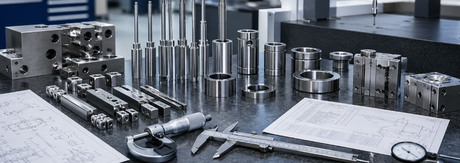

Qu’est-ce que l’ingénierie de précision dans les composants de moulage par injection ?

L’ingénierie de précision est souvent décrite comme la fabrication de pièces avec des tolérances serrées. C’est vrai, mais pour les composants de moules à injection, la signification est bien plus profonde.

Dans un moule, un composant ne fonctionne pas seul. Une broche centrale, un insert de cavité, un manchon, un noyau fileté, une bague de serrage, un curseur ou un insert d"étanchéité doivent s"adapter à un système plus grand. Il doit conserver sa position, résister à l’usure, répéter sa fonction et supporter un moulage stable sur des milliers, voire des millions de cycles.

Chez SENLAN, nous définissons l"ingénierie de précision dans les composants de moules à injection comme la capacité de contrôler les dimensions critiques d"ajustement, les relations de référence, l"état de surface, la stabilité des matériaux et la répétabilité afin que les composants de moule puissent fonctionner de manière cohérente dans la production réelle, et pas seulement passer l"inspection en tant que pièces individuelles.

Cela est particulièrement important dans les applications de moulage à haute consistance telles que les consommables médicaux, les bouchons et fermetures de bouteilles et les emballages de soins de la peau, où une petite déviation dans un composant du moule peut se transformer en bavure, fuite, problèmes d"assemblage ou variation d"une cavité à l"autre dans le produit moulé final.

Réponse rapide

L"ingénierie de précision dans les composants de moulage par injection ne se limite pas à l"usinage d"une pièce selon un dessin. Cela implique généralement :

• contrôler les dimensions critiques et les relations de référence
• maintenir la concentricité, le faux-rond, la planéité et les surfaces d'étanchéité
• sélectionner le bon itinéraire d'usinage pour chaque caractéristique
• gérer le traitement thermique, le meulage, le polissage et le risque de revêtement
• vérifier les dimensions clés avec des méthodes d'inspection appropriées
• garantir que les pièces de rechange peuvent s'adapter sans retouche manuelle
• maintenir la cohérence d'une empreinte à l'autre et d'un lot à l'autre stable

Un composant de moule de précision n’est pas seulement précis en tant que pièce unique. Il doit rester fiable à l’intérieur du système de moule.

Pour les acheteurs comparant des noyaux personnalisés, des empreintes, des inserts, des curseurs, des broches de noyau, des manchons et des noyaux filetés, notre page de composants de moules de précision personnalisés donne une vue directe des types de composants pris en charge par SENLAN.

Ingénierie de précision vs usinage général

Pour de nombreux acheteurs, la différence entre l’usinage général et l’ingénierie de précision n’est pas évidente au premier abord. Les deux peuvent utiliser des machines CNC. Les deux peuvent produire des pièces à partir de dessins. Mais la logique technique est différente.

Dans la fabrication de moules, une pièce peut paraître correcte sur le papier mais néanmoins créer des problèmes si les relations fonctionnelles sont instables. C"est pourquoi l"ingénierie de précision doit prendre en compte l"état de fonctionnement du composant, et pas seulement ses dimensions nominales.

Pourquoi la précision est importante dans les moules à injection multi-empreintes

Les moules multi-empreintes amplifient les petites erreurs.

Dans un moule à empreinte unique, un problème mineur peut être plus facile à identifier et à corriger. Dans un moule à 16, 32 ou plus cavités, le même problème peut devenir un problème à l"échelle de la production.

Par exemple:

• une variation du diamètre de l'axe du noyau peut affecter l'ajustement ou un éclat
• de la pièce un écart du noyau du filetage peut provoquer un couple de fermeture incohérent qu'une
• inadéquation des inserts de cavité peut créer bavure de ligne de joint
• une erreur d'insert d'étanchéité peut entraîner des fuites
• une variation de bague de col peut affecter l'appariement de bouchon à bouteille ou de bouchon à raccord

C"est pourquoi les composants de moules de précision sont particulièrement importants dans les consommables médicaux, les moules pour bouchons de bouteilles, les moules pour bouchons de becs, les moules pour fermetures cosmétiques et autres programmes d"outillage à forte cavitation.

Pour les moules à grande empreinte, l’acheteur n’achète pas seulement une pièce usinée. Ils achètent la stabilité de la production.

Composants clés du moulage par injection nécessitant une ingénierie de précision

Broches et manchons

Les broches et les manchons sont courants dans les consommables médicaux, les composants d"emballage, les bouchons et les petites pièces techniques moulées. Ils contrôlent souvent la géométrie interne, les surfaces de guidage ou les éléments moulés fins.

Les problèmes de précision incluent :

• contrôle du diamètre faux-rond
• et concentricité finition
• de surface
• rectitude
• stabilité du revêtement ou du traitement thermique
• répétabilité pour les pièces de rechange

Une tige centrale qui est légèrement hors de relation avec sa référence de localisation peut quand même réussir un simple contrôle de taille, mais elle peut ne pas fonctionner correctement dans le moule.

Inserts de cavité et inserts de noyau

Les inserts d"empreinte et les inserts de noyau affectent directement la surface moulée, les dimensions de la pièce, les zones d"arrêt et l"apparence. Pour les emballages de soins de la peau ou les bouchons cosmétiques, la qualité de la surface et le contrôle des lignes de séparation peuvent être tout aussi importants que la tolérance dimensionnelle.

Les facteurs importants comprennent :

• précision de la face
• d'étanchéité ajustement de la ligne de séparation
• précision de la finition de surface ou de la texture
• compensation du retrait
• consistance de cavité à cavité
• stabilité de polissage après usinage

Pour les moules multi-empreintes, les inserts ne doivent pas seulement être précis individuellement. Ils doivent également correspondre les uns aux autres en tant qu"ensemble.

Noyaux de fil et anneaux de cou

Les noyaux filetés et les anneaux de col sont essentiels dans les moules pour capsules de bouteilles, les moules pour fermetures, les moules pour bouchons de bec et les moules pour raccords. Ces composants influencent l"engagement du filetage, la sensation de fermeture, la pression d"étanchéité et la cohérence de l"assemblage.

L’ingénierie de précision doit ici prendre en compte :

• cohérence du pas
• du profil de filetage
• concentricité
• rapport
• d'étanchéité résistance à
• l'usure stratégie d'insert remplaçable
• inspection des zones de filetage fonctionnelles

Pour les fabricants de bouchons et de fermetures, un problème de filetage peut ne pas se manifester par un simple défaut dimensionnel. Cela peut se manifester par une variation de couple, une fuite ou une mauvaise expérience utilisateur.

Curseurs, élévateurs et assemblages de noyau mobiles

Les composants mobiles introduisent un autre niveau de risque car ils doivent se déplacer de manière répétée tout en conservant un positionnement stable.

Pour les curseurs, les élévateurs et les ensembles de noyaux mobiles, les acheteurs doivent prêter attention à :

• jeu de glissement
• surfaces d'usure
• correspondance entre les composants mobiles et fixes
• durcissement et revêtement stratégie
• positionnement répétabilité
• maintenance accès

Dans les moules complexes, l’ingénierie de précision doit prendre en charge à la fois la géométrie des pièces et le mouvement du moule.

Processus de base utilisés dans la fabrication de composants de moules de précision

La précision ne vient pas d’une seule machine. Cela vient du choix du bon itinéraire de processus et du contrôle de chaque étape.

Tournage CNC et fraisage CNC

Le tournage CNC est souvent utilisé pour les composants de moules rotatifs tels que les broches de noyau, les manchons, les bagues, les noyaux filetés et les bagues de col. Le fraisage CNC est utilisé pour les inserts, les cavités, les poches, les surfaces de joint et les caractéristiques de moules complexes.

La clé n’est pas simplement de savoir si la CNC est utilisée. La clé est de savoir si le parcours d’usinage protège les données fonctionnelles et l’ajustement final.

EDM et électroérosion à fil

L"électroérosion est importante lorsque le composant du moule comprend un matériau dur, des coins internes pointus, des nervures profondes, des fentes étroites ou des éléments complexes difficiles à usiner de manière conventionnelle.

L"électroérosion à fil est souvent utilisée pour les profils de précision, les inserts et les composants nécessitant un contrôle strict des contours. Dans l"outillage de haute précision, l"EDM doit être géré avec soin car l"usure des électrodes, les paramètres de décharge et l"état de surface peuvent affecter la pièce finale.

Meulage et polissage

Le meulage est souvent utilisé après un traitement thermique pour contrôler les dimensions finales, la planéité, la rondeur ou les surfaces critiques pour l"ajustement. Le polissage est utilisé pour les surfaces de miroirs, les zones de démoulage, les faces d"étanchéité et les surfaces cosmétiques.

Pour les composants de moules, le polissage n’est pas seulement une question d’apparence. Cela peut affecter :

• résistance au
• démoulage stabilité
• d'étanchéité comportement de glissement
• marques d'écoulement de résine
• usure à long terme

Traitement thermique et traitement de surface

Le traitement thermique contribue à améliorer la dureté, la résistance à l’usure et la stabilité dimensionnelle. Mais cela introduit également un risque si la déformation n’est pas contrôlée.

Des traitements de surface tels que la nitruration, le DLC, le TiN ou d"autres revêtements peuvent être utilisés en fonction de la résine, de l"état d"usure et de l"application. L’essentiel est de sélectionner un traitement en fonction de sa fonction, et pas simplement parce qu’il semble haut de gamme.

Un bon processus d"ingénierie de précision doit prendre en compte la manière dont le traitement thermique et le revêtement affectent les dimensions finales.

Pour une vue plus large des bases d'usinage, d'électroérosion, de meulage, de polissage et d'inspection de SENLAN, consultez nos capacités d'inspection et d'usinage de précision sur MMT ZEISS..

Tolérance, logique de référence et interchangeabilité

La tolérance est importante, mais la tolérance seule ne suffit pas.

Dans les composants de moulage par injection, la relation entre les caractéristiques compte souvent plus qu"une simple taille isolée. C"est pourquoi la logique des données est essentielle.

Par exemple:

• un diamètre peut devoir être concentrique à un axe de positionnement
• une face d'étanchéité peut devoir être contrôlée par rapport à un épaulement
• un manchon peut avoir besoin d'un ajustement coulissant, pas seulement un diamètre extérieur correct
• un insert de remplacement peut devoir correspondre à l'ensemble de cavités approuvé

Dans les composants de moule de précision, l"interchangeabilité signifie qu"un insert de remplacement, une goupille de noyau, un manchon ou un noyau fileté peuvent être installés sans montage supplémentaire sur banc tout en conservant le même résultat de moulage.

Ceci est particulièrement important pour les acheteurs étrangers, car les temps d’arrêt des moules coûtent cher. Si un composant de remplacement nécessite une correction manuelle après son arrivée, le coût réel est bien supérieur au prix de la pièce.

Inspection : comment vérifier la précision

La précision ne doit pas seulement être revendiquée. Il faut le mesurer.

Pour les composants de moules à injection dont l"ajustement est critique, l"inspection peut inclure :

• inspection CMM
• mesure optique
• vérifications de rondeur et de concentricité tests
• de dureté
• mesure de rugosité de surface
• inspection du profil de filetage
• comparaison de lot à lot
• rapports de dimensions critiques

À SENLAN, l"inspection ZEISS CMM peut être utilisée pour vérifier les dimensions clés et les relations fonctionnelles sur les composants du moule sélectionnés. Pour les caractéristiques critiques définies, le contrôle de tolérance peut atteindre ±0,005 mm en fonction de la géométrie, du matériau, du parcours de traitement et des exigences d"inspection.

Un bon rapport d"inspection doit confirmer les dimensions qui affectent les performances du moule, et non seulement énumérer les tailles faciles à mesurer.

Où les composants de moules de précision sont utilisés

Fabricants de consommables médicaux

Les consommables médicaux tels que les pointes de pipettes, les composants de seringues, les consommables de diagnostic et les petites pièces en plastique médical jetables nécessitent souvent des performances de moulage constantes.

Les principales préoccupations comprennent :

• contrôle flash
• moulage propre
• épaisseur de paroi constante
• dimensions de cavité stables
• répétabilité d'un lot à l'autre
• composants de remplacement contrôlés

Fabricants de bouchons et de fermetures de bouteilles

Les fabricants de capsules et de bouchons de bouteilles s"appuient largement sur des composants de moules de précision tels que des noyaux filetés, des bagues de col, des inserts de cavité, des inserts d"étanchéité et des pièces liées au dévissage.

Les principales préoccupations comprennent :

• cohérence
• du filetage pression
• d'étanchéité couple de fermeture
• équilibre cavité à cavité
• longue durée de vie du moule
• stable production en grand volume

Fabricants d"emballages de soins de la peau

Les pièces d’emballage de soins de la peau ont souvent besoin à la fois de fonctionnalité et d’apparence. Les bouchons, les pots, les fermetures, les colliers et les composants d"emballage de recharge peuvent nécessiter un ajustement serré, des surfaces propres, une texture de qualité supérieure et une qualité visuelle constante.

Les principales préoccupations comprennent :

• finition de surface
• cohérence du polissage
• contrôle de la ligne de séparation visible
• ajustement et sensation
• esthétique stabilité de la surface
• répétabilité dans les outils multi-empreintes

Pour plus de contexte sur l'utilisation du produit, consultez nos applications de moules pour les consommables médicaux, les bouchons de bouteilles et les emballages de soins de la peau..

Ce que les acheteurs devraient demander avant de commander des composants de moules de précision

Avant d"envoyer une demande de prix, les acheteurs doivent clarifier :

• Quelles dimensions sont critiques pour l'ajustement ?
• Quelle est la référence de référence ?
• S'agit-il d'une pièce neuve ou d'un composant de remplacement ?
• L’interchangeabilité immédiate est-elle requise ?
• Quel matériau et quelle dureté sont nécessaires ?
• Un traitement thermique est-il nécessaire ?
• Un revêtement ou un traitement de surface est-il nécessaire ?
• Quelle finition de surface est attendue ?
• La pièce est-elle utilisée dans un moule multi-empreintes ?
• Quel rapport d'inspection fournir ?
• Y a-t-il des problèmes de production existants à résoudre ?

Une demande de prix claire aide le fournisseur à proposer le bon itinéraire de processus au lieu de simplement citer la géométrie.

Pourquoi l"ingénierie de précision réduit les risques de production à long terme

L"ingénierie de précision ne consiste pas seulement à rendre les pièces « plus précises ». Il s"agit également de réduire les risques de production.

Pour les fabricants de produits moulés par injection, des composants de moule de meilleure précision peuvent contribuer à réduire :

• temps d'arrêt du moule
• montage manuel
• variation d'une cavité à l'autre
• fuite
• instantanée
• problèmes d'assemblage
• usure prématurée
• performances instables des pièces de rechange

C"est pourquoi l"ingénierie de précision doit être considérée comme faisant partie de la stratégie de production, et non seulement comme une exigence d"usinage.

Un composant moins cher peut sembler acceptable au stade de l"achat. Mais si cela entraîne des travaux d’ajustement, des essais de moule retardés, un moulage instable ou des problèmes de remplacement répétés, le coût réel devient bien plus élevé.

Pour les acheteurs évaluant les itinéraires d'outillage ainsi que les exigences des produits moulés, notre page d'outillage de moulage par injection personnalisée fournit un contexte connexe.

Pensée finale

L"ingénierie de précision dans les composants de moulage par injection n"est pas un slogan. Il s"agit d"une discipline pratique qui relie l"intention de conception, l"itinéraire d"usinage, la stabilité des matériaux, l"état de surface, l"inspection et les performances de production à long terme.

Pour les consommables médicaux, les bouchons de bouteilles, les bouchons et les emballages de soins de la peau, les bons composants de moule doivent faire plus que respecter les dimensions du dessin. Ils doivent permettre un moulage stable, un remplacement fiable et une qualité constante du produit final.

C’est la différence entre une pièce simplement usinée et un composant conçu pour la production.

Si vous travaillez sur un composant critique à l'ajustement, un insert de remplacement ou une pièce de moule multi-empreintes, vous pouvez envoyer des dessins pour un examen précis des composants du moule et un devis..

FAQ

Qu"est-ce que l"ingénierie de précision dans les composants de moulage par injection ?

L"ingénierie de précision dans les composants de moules à injection implique le contrôle des dimensions critiques, des relations de référence, de l"état de surface, de la stabilité des matériaux et de la répétabilité afin que les pièces du moule fonctionnent de manière cohérente à l"intérieur du système de moule.

Pourquoi les moules multi-empreintes nécessitent-ils des composants de précision interchangeables ?

Les moules multi-empreintes nécessitent des composants interchangeables, car la variation dans une cavité peut affecter la cohérence des pièces, l"étanchéité, les bavures, la sensation de couple ou les performances de l"assemblage. Le remplacement immédiat permet de réduire les temps d"arrêt et le montage manuel.

Quelle tolérance est requise pour les composants de moules de précision ?

La tolérance dépend de la fonction de la pièce, du matériau, de la géométrie et de l"application du moule. Pour les caractéristiques critiques sélectionnées, SENLAN peut contrôler les dimensions à ±0,005 mm lorsque la méthode de conception et d"inspection prend en charge cette exigence.

Comment l’inspection ZEISS CMM contribue-t-elle à la qualité des composants du moule ?

L"inspection sur MMT ZEISS permet de vérifier les dimensions critiques et les relations entre les caractéristiques, telles que les positions de référence, la planéité, la concentricité et la cohérence d"une cavité à l"autre. Cela donne aux acheteurs une plus grande confiance dans le fait que le composant répond à ses exigences fonctionnelles.

Quelles informations dois-je envoyer pour un devis personnalisé de composants de moule de précision ?

Le package RFQ le plus utile comprend des dessins 2D, des fichiers 3D, les exigences en matière de matériaux, de dureté, de traitement thermique ou de revêtement, les notes de tolérance, les exigences de finition de surface, la quantité et la fonction du composant dans le moule.
