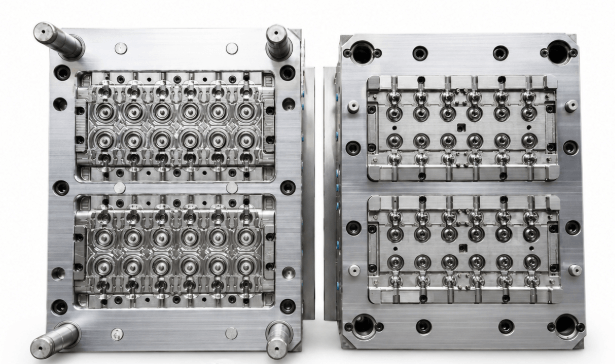

Moules de bouchons en PP à haute cavitation pour une production de fermetures stable et à grande vitesse

Réponse rapide : Les moules à bouchons en PP à haute cavitation nécessitent plus qu'un temps de cycle court. La production stable de bouchons dépend d'un refroidissement équilibré, d'une ventilation contrôlée, d'une éjection fiable, d'un comportement constant de la résine PP, de noyaux filetés précis, d'inserts d'étanchéité, de bagues de col, d'inserts de cavité et de composants de remplacement reproductibles. Lorsque le temps de cycle est réduit de manière trop agressive, de petits problèmes d'outillage peuvent rapidement se transformer en flash, variation de couple, fuite ou défaillance spécifique à l'empreinte.

Déclaration d'entité : SENLAN fabrique des moules à injection personnalisés et des composants de moules de précision pour les bouchons, les fermetures, les emballages, les emballages cosmétiques, le moulage médical et les applications de moulage par injection à haute cavitation. Pour les projets de moules de bouchons en PP, l'objectif principal de l'ingénierie n'est pas seulement le rendement du moule, mais également le comportement stable d'une cavité à l'autre sur de longues séries de production.

Les moules pour bouchons en PP à haute cavitation sont largement utilisés dans la production d"emballages de boissons, de produits ménagers, de soins personnels, de produits chimiques et de recharges. Les acheteurs se concentrent souvent sur le temps de cycle, le nombre d’empreintes et le prix du moule au début d’un projet. Ces facteurs sont importants, mais ils n’expliquent pas entièrement si le moule peut fonctionner de manière cohérente après des milliers ou des millions de cycles de moulage.

Dans le moulage par injection de bouchons PP à grande vitesse, des cycles plus rapides exposent les points faibles du système d’outillage. L"usure du filetage, la non-concordance des inserts d"étanchéité, une mauvaise ventilation, un déséquilibre de refroidissement, une variation de résine et une éjection instable peuvent tous apparaître comme des défauts de production. Un moule de bouchon doit donc être évalué comme un système d’outillage complet, et non seulement comme un ensemble de pièces en acier.

Pourquoi les moules de bouchons en PP à haute cavitation sont sensibles à la réduction du temps de cycle

TL;DR : La réduction du temps de cycle n’est utile que lorsque le moule reste stable. Si le refroidissement, l'éjection, la ventilation ou l'équilibre de la cavité sont faibles, un cycle plus court peut augmenter les bavures, les déformations, les variations de couple et le poids incohérent du capuchon.

Dans le moulage par injection de bouchons en PP, chaque seconde de temps de cycle affecte le coût de production. C"est pourquoi de nombreux fabricants de bouchons poussent les moules de bouchons à haute cavité vers des cycles plus rapides. Cependant, le moulage à grande vitesse réduit la marge de variation du processus. Un moule qui semble acceptable à un cycle plus lent peut devenir instable lorsque le temps de refroidissement, le temps de maintien ou le temps d"éjection sont raccourcis.

La réduction du temps de cycle doit être examinée en même temps que la structure du moule, le comportement de la résine et l"état des composants. Par exemple, un léger déséquilibre de refroidissement peut ne pas être évident lors d"un moulage d"essai, mais il peut créer une variation de retrait d"une cavité à l"autre au cours d"une production continue. Un insert d"étanchéité usé peut également devenir plus sensible lorsque la vitesse d"injection ou la température du moule change.

De la pression de production aux exigences de stabilité des outils

TL;DR : La production de bouchons en grand volume crée une pression sur le temps de cycle, les coûts et la production. Le moule doit convertir ces objectifs de production en un refroidissement stable, une étanchéité, un filetage, une éjection et un contrôle des pièces de rechange.

Variation de la résine PP et son impact sur les performances du moule de bouchon

TL;DR : la variation de la résine PP peut affecter le débit, le retrait, le démoulage des pièces et les dimensions du capuchon. Un moule de bouchon stable doit tolérer une variation raisonnable du matériau sans perdre en performances d'étanchéité, en ajustement du filetage ou en équilibre de la cavité.

Le PP est largement utilisé pour les bouchons et les fermetures car il offre un équilibre utile entre rigidité, aptitude au traitement, résistance chimique et performances des charnières pour certaines conceptions de fermetures. Mais la résine PP n’est pas toujours identique d’un lot à l’autre. L"écoulement de fusion, le retrait, l"emballage des additifs, le contenu recyclé et le contrôle de l"humidité peuvent tous affecter la façon dont le matériau se remplit et se démoule.

Lorsque le comportement de la résine change, les zones du moule les plus susceptibles de présenter des problèmes comprennent les parois minces du capuchon, les zones d"étanchéité, la géométrie des filetages, les zones de ventilation et les surfaces d"éjection. Si le moule a une marge de processus limitée, la variation de la résine peut apparaître sous la forme de tirs courts, d"éclats, de collages, de dérive du poids du capuchon ou de couple incohérent.

Pour les acheteurs qui s"approvisionnent en moules pour bouchons en PP à haute cavitation, les informations sur la résine doivent faire partie de la discussion technique avant que la conception du moule ne soit finalisée. Le fournisseur doit comprendre la qualité PP prévue, la vitesse de production attendue, l"application du capuchon, les exigences d"étanchéité et les normes d"inspection avant de proposer ou de construire le moule.

Zones critiques de moisissure qui contrôlent la qualité des bouchons en PP

TL;DR : la qualité des bouchons en PP est contrôlée par plusieurs zones de moule travaillant ensemble. Les noyaux filetés, les inserts d'étanchéité, les bagues de col, les inserts de cavité et les composants d'éjection affectent chacun une partie différente des performances de fermeture.

Noyaux de filetage et stabilité du couple

Les noyaux filetés influencent directement le couple d'ouverture, le couple d'application et l'engagement du filetage. Dans un moule de bouchon à cavité élevée, de petites différences entre les noyaux filetés peuvent créer un comportement de bouchon différent d'une cavité à l'autre. Les acheteurs doivent examiner la géométrie du filetage, l'état de surface, la résistance à l'usure et la stratégie de remplacement avant la production en série. SENLAN prend en charge les composants de moules de bouchons tels que les noyaux filetés, les inserts de cavité et les pièces de précision associées pour les applications de moules de fermeture.

Inserts d"étanchéité et performances d"étanchéité

Les inserts d"étanchéité affectent les fuites du capuchon, la résistance à la pression et la consistance du joint d"étanchéité. Si la zone de scellement est instable, l’équipe de moulage peut tenter de compenser par des changements de processus, mais la cause profonde peut rester dans l’outil. Un insert d"étanchéité doit être vérifié pour l"état de fermeture, la ventilation, l"ajustement, le niveau de polissage et l"usure spécifique à la cavité.

Anneaux de cou et ajustement du bouchon à la bouteille

Les anneaux de col aident à contrôler la relation entre le bouchon et la finition du goulot de la bouteille. Pour les emballages de boissons, de sauces, de produits chimiques et de soins personnels, l’ajustement du bouchon à la bouteille doit rester stable d’un lot de production à l’autre. L"usure ou la non-concordance de l"anneau de cou peut créer des problèmes d"assemblage, un ajustement lâche, un risque de fuite ou une sensation de fermeture instable.

Inserts de cavité et cohérence de surface

Les inserts de cavité contrôlent la géométrie extérieure, la qualité de la surface du capuchon et la répétabilité de la cavité. Dans les conceptions de capuchons légers, la précision de l"insertion de la cavité devient plus importante car la fenêtre d"épaisseur de paroi est plus petite. Les variations entre les inserts de cavité peuvent créer des différences d"apparence visibles ou un comportement de retrait inégal.

Composants d"éjection et de décapage

Les systèmes d"éjection affectent le temps de cycle et la forme du capuchon après démoulage. Si le déclenchement est instable, des cycles plus rapides peuvent créer des déformations, des collages, des éraflures ou des marques d"éjection. L"éjection doit être examinée ainsi que le refroidissement, le niveau de polissage, le retrait de la résine et la géométrie du capuchon.

Refroidissement, ventilation et éjection : pourquoi des cycles plus rapides exposent à des problèmes d"outillage

TL;DR : Des cycles plus rapides réduisent le temps disponible pour l’évacuation de la chaleur, l’évacuation de l’air et la libération des pièces. Cela rend l’équilibre du refroidissement, la conception des évents et la fiabilité de l’éjection plus importants dans les moules de bouchons en PP à forte cavitation.

Le refroidissement est l’une des principales limites du moulage de bouchons à grande vitesse. Si une cavité refroidit différemment d’une autre, le comportement de retrait et de libération du capuchon peut devenir incohérent. Dans les moules à cavité élevée, les canaux de refroidissement, le contact des inserts, l"état de l"acier du moule et la concentration thermique locale doivent être examinés dans le cadre de la conception du moule.

La ventilation est tout aussi importante. Une mauvaise ventilation peut entraîner des marques de brûlure, des tirs courts, une hésitation du débit ou des éclairs dans les zones sensibles. La profondeur et l"emplacement de l"évent doivent être adaptés à la résine, à la géométrie du capuchon et à la vitesse de production. La conception de l’évent ne doit pas être traitée comme un détail mineur une fois le moule déjà construit.

L'éjection doit également être stable. Si le capuchon n'est pas complètement refroidi ou si les surfaces de démoulage ne sont pas contrôlées, la pièce peut se déformer lors du démoulage. Pour les nouveaux projets de moules, les acheteurs doivent discuter dès le début des exigences en matière d’outillage de moulage par injection plastique , notamment le refroidissement, l’éjection, l’emplacement de la ligne de joint et l’accès pour la maintenance.

Quand la réduction du temps de cycle doit être suspendue

TL;DR : Un cycle plus court n’est pas toujours un meilleur cycle. Si les défauts augmentent au cours des essais d'accélération, l'équipe doit examiner l'état de l'outillage avant de continuer à ajuster les paramètres de moulage.

La réduction du temps de cycle doit être interrompue lorsqu"un moulage plus rapide crée des bavures spécifiques à la cavité, une variation de couple, une dérive d"étanchéité, un collage, une déformation du capuchon, une répartition du poids instable ou des défauts répétés dans la même cavité. Ces symptômes indiquent souvent que le problème n’est pas uniquement lié aux paramètres de la machine.

Avant de pousser le moule vers un cycle plus court, les acheteurs et les équipes de moulage doivent examiner l"équilibre de refroidissement, l"usure du noyau fileté, l"état de l"insert d"étanchéité, la ventilation, la consistance de la résine et le comportement d"éjection. Un plan pratique d’accélération doit d’abord protéger les performances du bouchon, puis réduire le temps de cycle dans une fenêtre de processus stable.

Cohérence cavité à cavité dans les moules à capuchon à forte cavitation

TL;DR :  Les moules à capuchon à forte cavitation sont jugés en fonction de leur cohérence, et pas seulement en fonction de leur production totale. Chaque cavité doit produire des bouchons ayant un poids, des dimensions, un comportement de filetage, des conditions d'étanchéité et des performances de démoulage comparables.

Dans un moule de bouchon à cavité élevée, une cavité instable peut créer des travaux de tri, des temps d"arrêt et des plaintes des clients. C’est pourquoi les enregistrements d’identification et d’inspection des cavités sont importants. Si les défauts se répètent dans la même cavité, l"équipe doit être en mesure de retracer l"insert, le noyau fileté, la zone d"étanchéité ou le composant d"éjection correspondant.

Pour une stabilité à long terme, les acheteurs doivent demander comment le fournisseur contrôle la cohérence d'une cavité à l'autre pendant l'usinage, l'ajustement, le polissage, la validation des essais et la production de pièces de rechange. Pour les projets impliquant des composants de moule de précision , les enregistrements de remplacement et le contrôle des dessins peuvent être aussi importants que le résultat du premier essai de moule.

Composants de remplacement et maintenance à long terme des moules

TL;DR :  Les moules à forte cavitation nécessitent une stratégie de pièces de rechange avant que l'usure n'entraîne un temps d'arrêt. Les noyaux filetés de remplacement, les inserts d'étanchéité, les bagues de col et les inserts de cavité doivent être fabriqués avec des références contrôlées et des dossiers d'inspection.

Les moules à bouchons fonctionnent souvent pendant de longues campagnes de production. Au fil du temps, une usure peut apparaître au niveau de la porte, du noyau fileté, de la zone d"étanchéité, de la zone d"évent, de la surface d"arrêt ou de l"interface d"éjection. Si les composants de remplacement ne sont pas correctement contrôlés, la cavité réparée peut se comporter différemment de la cavité d"origine.

Les acheteurs doivent confirmer si les composants de remplacement sont numérotés par cavité, si les relations de correspondance sont enregistrées et si des rapports d'inspection peuvent être fournis en cas de besoin. SENLAN peut prendre en charge des pièces de moules usinées sur mesure pour les projets de maintenance, de remplacement et de modification de moules sur la base de dessins, d'échantillons et d'examens techniques.

Liste de contrôle de l"acheteur avant de réduire le temps de cycle du moule de bouchon en PP

TL;DR : Avant de réduire le temps de cycle, les acheteurs doivent confirmer si le moule, la résine et le processus sont suffisamment stables pour prendre en charge une production plus rapide. La liste de contrôle doit inclure les éléments d’outillage, de matériel, d’inspection et de maintenance.

• Confirmer la qualité de la résine PP, la plage d'écoulement de fusion et le comportement de retrait attendu.
• Vérifiez l’équilibre du refroidissement dans les cavités avant de réduire le temps de refroidissement.
• Vérifiez l'usure du noyau fileté, l'état de surface et l'adéquation entre cavités.
• Inspectez les inserts d’étanchéité pour déceler tout défaut lié aux bavures, à l’usure des obturations et aux fuites.
• Confirmez l’état de l’anneau de col et les exigences d’ajustement du bouchon à la bouteille.
• Examinez la ventilation dans les zones à paroi mince, d’étanchéité et de filetage.
• Vérifiez le comportement d'éjection pour déceler des traces de collage, de déformation ou de traînée.
• Comparez le poids, les dimensions, le couple et les performances d'étanchéité du bouchon par numéro de cavité.
• Préparez les composants de remplacement avant les longues campagnes de production.
• Définir les exigences du rapport d’inspection avant le devis ou la modification du moule.

Focus sur les acheteurs régionaux pour les moules de bouchons en PP à haute cavitation

TL;DR : Les acheteurs mondiaux évaluent les moules à bouchons sous différents angles. Les acheteurs européens se concentrent souvent sur la durabilité et la documentation, les acheteurs nord-américains se concentrent sur la disponibilité et les pièces de rechange, et les producteurs d'Asie du Sud-Est se concentrent souvent sur la stabilité des cycles longs et la production en grand volume.

Pour les fabricants européens de fermetures

Les fabricants européens de bouchons se concentrent souvent sur les bouchons légers, les structures de bouchons attachés, la traçabilité des matériaux, les rapports dimensionnels et la maintenance à long terme des moules. Pour les moules de bouchons en PP, la stabilité du filetage, les performances d"étanchéité et l"inspection numérotée des cavités sont des points de contrôle importants.

Pour les acheteurs d’emballages nord-américains

Les acheteurs nord-américains se soucient généralement de la disponibilité de la production, de la durée du cycle, de l"équilibre des cavités élevées et de la disponibilité des composants de rechange. Les noyaux filetés de remplacement, les inserts d"étanchéité et les bagues de col doivent être planifiés avant que le moule ne survienne.

Pour la production de plafonds à haut volume en Asie du Sud-Est

Les opérations de moulage en Asie du Sud-Est utilisent souvent des moules de bouchons en PP à forte cavitation pour de longues campagnes de production. L"équilibre de refroidissement, la variation de la résine, le contrôle du flash et la cohérence d"une cavité à l"autre doivent être examinés avant une réduction agressive du temps de cycle.

Pour les projets d"emballage en Amérique du Sud et au Moyen-Orient

Les acheteurs d"Amérique du Sud et du Moyen-Orient ont souvent besoin de performances de fermeture stables, d"un entretien pratique des moules et d"un support de remplacement fiable pour les projets d"emballage de boissons, ménagers, cosmétiques et chimiques.

Comment SENLAN prend en charge les projets de moules de bouchons en PP à haute cavitation

TL;DR : SENLAN prend en charge les projets de moules de bouchons et de composants de moule personnalisés en examinant la fonction des pièces, les risques liés à l'outillage, la faisabilité de l'usinage, la cohérence du remplacement et les exigences d'inspection avant la production.

Pour les moules de bouchons en PP à forte cavitation, l"examen technique de SENLAN peut se concentrer sur les domaines qui affectent directement la stabilité de la production : les noyaux filetés, les inserts d"étanchéité, les bagues de col, les inserts de cavité, les zones de ventilation, les surfaces de démoulage et les composants de remplacement. L’objectif est d’aider les acheteurs à réduire les défauts répétés des cavités, l’ajustement instable des capuchons, les bavures, les risques de fuite et les temps d’arrêt lors d’une production à grande vitesse.

Pour les nouveaux moules de bouchons, les projets de modification ou les pièces d"outillage de remplacement, les acheteurs doivent envoyer des dessins 2D, des fichiers CAO 3D, les détails de l"application du bouchon, les informations sur la résine PP, le nombre de cavités cible, les photos des défauts si disponibles et les exigences d"inspection. SENLAN peut examiner l"itinéraire d"usinage, les risques liés à l"outillage et la faisabilité du devis en fonction du package technique fourni.

FAQ

Qu"est-ce qu"un moule de bouchon en PP à haute cavitation ?

Un moule pour bouchons en PP à haute cavitation est un moule d"injection conçu pour produire de nombreux bouchons en polypropylène en un seul cycle. Il est couramment utilisé pour la production de bouchons à grande vitesse où le temps de cycle, l"équilibre de la cavité, le refroidissement, les performances d"étanchéité et la cohérence des pièces de rechange sont importants.

Comment les acheteurs peuvent-ils réduire le temps de cycle dans le moulage de bouchons en PP ?

Les acheteurs peuvent réduire le temps de cycle en examinant l"équilibre de refroidissement, le comportement de la résine, la ventilation, l"éjection, l"état du noyau du filetage et la cohérence d"une cavité à l"autre. Le temps de cycle ne doit pas être réduit uniquement en modifiant les paramètres de la machine si les défauts commencent à augmenter.

Quelles sont les causes du flash dans les moules de bouchons en PP ?

Les bavures dans les moules de bouchons en PP peuvent provenir de surfaces d"arrêt usées, d"un mauvais ajustement du plan de joint, d"une pression d"injection excessive, de problèmes de ventilation, de l"usure des inserts d"étanchéité, de changements de viscosité de la résine ou de conditions de serrage instables. La cause fondamentale doit être vérifiée par le numéro de cavité.

Pourquoi la variation de la résine est-elle importante dans le moulage par injection de bouchons en PP ?

La variation de la résine PP peut affecter l’écoulement, le retrait, le comportement au démoulage, le poids du capuchon et la stabilité dimensionnelle. Dans les moules de bouchons à cavité élevée, la variation des matériaux peut exposer des points faibles en matière de refroidissement, de ventilation, d"étanchéité et d"éjection.

Quels composants du moule sont essentiels au contrôle du couple du bouchon ?

Les noyaux filetés, les bagues de col et les caractéristiques de cavité associées sont essentiels au contrôle du couple du capuchon. Leur géométrie, leur état de surface, leur état d"usure et leur consistance lors du remplacement peuvent affecter le couple d"ouverture, le couple d"application et l"engagement du filetage.

Que doivent envoyer les acheteurs pour un devis de moule de bouchon en PP ?

Les acheteurs doivent envoyer des dessins 2D, des fichiers CAO 3D, l"application du capuchon, la qualité du matériau, le nombre de cavités, le volume de production attendu, les exigences d"étanchéité, les exigences de couple, les photos des défauts si disponibles et les besoins en matière de rapport d"inspection.

Envoyez votre projet de moule de bouchon en PP pour examen technique

Les moules à bouchons en PP à forte cavitation nécessitent un contrôle coordonné de la conception du moule, du refroidissement, de l"éjection, du comportement de la résine et des composants de précision du moule. Si votre production de bouchons est affectée par des limites de temps de cycle, des variations de résine, des bavures, des dérives de couple, des fuites ou des défaillances répétées de la cavité, préparez vos dessins et les informations du projet pour examen.

Les acheteurs peuvent envoyer des dessins pour examen du moule de bouchon avec des dessins 2D, des fichiers 3D, des détails sur la résine PP, le nombre de cavités, des photos de défauts actuels et des exigences d'inspection. Cela aide SENLAN à évaluer la structure du moule, les risques liés aux composants, la stratégie de remplacement et la faisabilité du devis avant que les décisions de production ne soient prises.
