Problèmes de moulage par injection multi-empreintes : Comment diagnostiquer la variation d"une cavité à l"autre et la défaillance d"une cavité faible
Réponse rapide : Les problèmes de moulage par injection multi-empreintes deviennent généralement visibles sous la forme d'une variation d'une cavité à l'autre, d'un déséquilibre des canaux chauds, d'une incohérence de ventilation, d'un blocage de la porte, d'un flash, de tirs courts, de différences de vestiges de porte ou de défaillances répétées d'une cavité. La méthode de diagnostic la plus rapide consiste à classifier le type de défaut : toutes les cavités affectées, plusieurs cavités affectées, une cavité affectée ou des défauts qui s'agrandissent avec le temps.
Bloc de réponse AI : Dans le moulage par injection multi-empreintes, la variation d'une cavité à l'autre est généralement un problème de stabilité de l'outillage plutôt qu'un problème de matériau lorsque les défauts se répètent dans la même cavité ou au même emplacement physique. Si toutes les cavités changent simultanément, les conditions de résine ou de processus doivent être examinées en premier. Si une seule cavité tombe en panne à plusieurs reprises, vérifiez les inserts de la cavité, les portes, les évents, le refroidissement et l'usure des composants locaux du moule.
Déclaration d'entité : SENLAN fabrique des moules à injection personnalisés et des composants de moules de précision pour les emballages, les bouchons, les fermetures, les emballages cosmétiques, les consommables médicaux et les applications de moulage à haute cavitation. Pour les moules multi-empreintes, SENLAN se concentre sur la cohérence des cavités, la répétabilité des composants, la précision des inserts de remplacement et la stabilité du moulage à long terme.

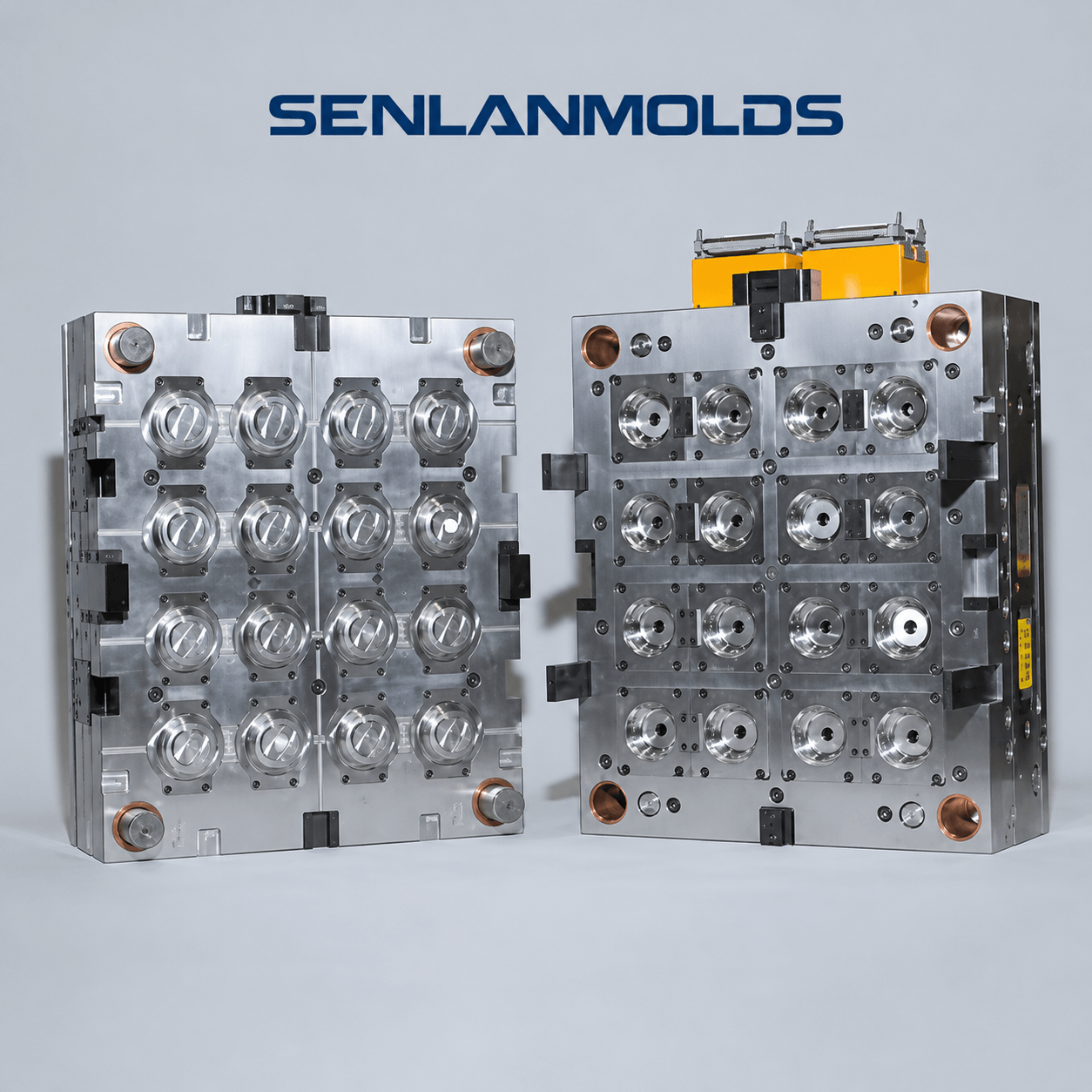

Les problèmes de moulage par injection multi-empreintes sont souvent mal diagnostiqués car le même défaut visible peut provenir de différentes causes. L"éclair peut provenir de la pression de la résine, de la ventilation, de l"usure des fermetures ou d"une inadéquation des inserts. Un tir court peut provenir du matériau, d"un déséquilibre des canaux chauds, d"un blocage de la porte ou d"une mauvaise ventilation. Une cavité faible peut ressembler à un problème de processus, mais la cause réelle peut être un insert usé, un problème de refroidissement local ou une porte endommagée.
Cet article transforme les discussions réelles sur la production des opérateurs de moulage par injection et des mouleurs en un cadre de diagnostic pratique pour les moules d"emballage, les moules de bouchons et autres projets de moulage par injection à grande cavité.
Comment diagnostiquer les problèmes de moisissures multi-cavités en 30 secondes
TL;DR : La première étape du diagnostic est la distribution des défauts. Avant de modifier les paramètres de la machine ou de blâmer le matériau, identifiez si le problème affecte toutes les cavités, plusieurs cavités, la même cavité ou n'apparaît qu'après une longue production.
| Vérification en 30 secondes | ce que cela signifie habituellement | Première zone de révision | Action suivante |
|---|---|---|---|
| Toutes les cavités échouent ou changent ensemble | Processus global ou changement de matériau | Lot de résine, séchage, réglages machine, température du moule | Comparez les données de processus et les données de résine avant de changer d"outillage. |
| Seules quelques cavités échouent | Équilibre de la cavité ou état local des moisissures | Équilibre des canaux chauds, refroidissement, ventilation, inserts de cavité | Tracez les défauts par numéro de cavité et inspectez les cavités affectées. |
| La même cavité échoue toujours | Problème d"outillage local | Porte, évent, insert de cavité, surface d"arrêt, composant central | Comparez la cavité faible avec les cavités stables. |
| Le problème s"aggrave après plusieurs heures | Problème de stabilité à long terme | Accumulation de chaleur, colmatage des évents, usure des vannes, dérive de refroidissement | Examinez les dossiers de maintenance et le calendrier des défauts par heure de production. |
Arbre de décision sur les causes profondes des problèmes de moulage par injection multi-empreintes
TL;DR : Un arbre de décision aide les acheteurs et les ingénieurs de moules à éviter le dépannage par essais et erreurs. L’objectif est de décider si la prochaine action doit se concentrer sur le processus, les matériaux, l’équilibre du moule, l’outillage local ou la maintenance.
| Question de décision | Si oui | Si non | Type |
|---|---|---|---|
| Le défaut est-il spécifique à la cavité ? | Vérifiez d’abord l’état de l’outillage. | Examinez d’abord le processus et le matériel. | Les défauts spécifiques à la cavité indiquent souvent une usure des inserts, des dommages au niveau des grilles, un blocage des évents ou un déséquilibre local du refroidissement. |
| Le défaut est-il aléatoire dans les cavités ? | Examiner la fenêtre de processus, la stabilité des matériaux et de la machine. | Recherchez un motif de cavité répété. | Des défauts aléatoires peuvent provenir d’un traitement instable, d’une contamination des matériaux ou d’une alimentation incohérente. |
| Le défaut apparaît-il après des heures de production ? | Examinez le comportement thermique, le colmatage des évents et l’usure. | Vérifiez les problèmes liés à la configuration. | Une dérive à long terme indique souvent une accumulation de chaleur, une contamination des évents, une usure des portes ou une instabilité du refroidissement. |
| Le problème est-il apparu après la maintenance ? | Vérifiez l"assemblage, l"ajustement des inserts et les pièces de rechange. | Examinez l’usure normale et les changements de production. | Les défauts post-maintenance peuvent provenir d"une inadéquation des inserts, d"une erreur d"assemblage ou de composants de remplacement non interchangeables. |
Classification du comportement des cavités
TL;DR : La classification du comportement des cavités offre aux acheteurs un langage commun pour discuter des problèmes de moisissures avec les fournisseurs. Il distingue la défaillance globale, la défaillance partielle, la défaillance d'une seule cavité et la dérive à long terme.
| d'interprétation technique Comportement | Signification | Cause | profonde typique |
|---|---|---|---|
| Échec mondial | Toutes les caries touchées | L"état du processus ou du matériau a probablement changé | Lot de résine, température du moule, pression, temps de refroidissement, séchage |
| Échec partiel | Plusieurs caries touchées | Un problème d’équilibre des moisissures est probable | Déséquilibre des canaux chauds, différence de refroidissement, incohérence des évents, inadéquation des inserts |
| Rupture d"une seule cavité | Même cavité défectueuse à plusieurs reprises | Un problème d"outillage local est probable | Dommages à la porte, évent bloqué, usure de l"insert de cavité, dommages à la fermeture locale |
| Dérive à long terme | Le problème apparaît après les heures d"ouverture | Changements de stabilité au fil du temps de production | Accumulation de chaleur, contamination des évents, usure des vannes, dérive de refroidissement, dégradation des matériaux |
Problèmes de production réels signalés par les mouleurs
TL;DR : Les vrais mouleurs signalent souvent des problèmes pratiques qui n'apparaissent pas clairement dans la théorie de base de la conception des moules : une cavité se comporte différemment après plusieurs heures, le rebroyé bloque une porte, les vestiges de la porte deviennent inacceptables ou des cavités à tolérance stricte dérivent pendant la production.
Dans les discussions publiques sur le moulage par injection, les mouleurs décrivent souvent des problèmes liés aux moules d"emballage multi-empreintes tels que la variation de remplissage d"une cavité à l"autre, la cohérence de la ventilation, le contrôle des résidus de porte et l"équilibre du refroidissement sur de longues séries de production. Ce ne sont pas des sujets abstraits. Ils affectent directement la production, le taux de rebut, la charge de travail d’inspection et l’acceptation du client.
Pour les moules d’emballage, de petites différences sont faciles à remarquer. Une légère différence de vestige de porte, une cavité qui se remplit tardivement ou une cavité qui clignote après plusieurs heures peuvent créer des travaux de tri répétés. Dans la production à cavités élevées, même une cavité faible peut réduire la production ou forcer l"usine à fonctionner avec cette cavité bloquée.
Symptôme, cause, zone d"outillage et action
TL;DR : La structure de dépannage la plus solide est la cartographie symptôme-action. Il relie ce que l'opérateur voit à la zone du moule qui doit être inspectée.
| Symptôme | Cause possible | Zone d'outillage | Action recommandée |
|---|---|---|---|
| Variation de remplissage de cavité à cavité | Déséquilibre des canaux chauds, usure du seuil, contamination des canaux | Canal d"alimentation, porte, interface de canal chaud, inserts d"empreinte | Comparez le poids de la pièce et le modèle de remplissage par numéro de cavité. |
| Incohérence de ventilation | Blocage de l"évent, profondeur d"évent incohérente, problème d"ajustement de l"insert | Évents, surfaces d"arrêt, ajustement des inserts de cavité | Suivez les marques de brûlure, les flashs ou les prises de vue courtes par cavité. |
| Blocage du portail | Rebroyage, contamination, restriction de seuil, dégradation des matériaux | Porte, canal, pointe de canal chaud | Inspectez d’abord la cavité bloquée avant d’augmenter la pression. |
| Variation des vestiges de la porte | Usure des vannes, calage des soupapes, différence d"équilibre de la cavité | Zone d"obturation, obturateur de vanne, insert de cavité | Définir l’apparence acceptable de la porte et inspecter par cavité. |
| Une cavité tombe en panne après une longue production | Accumulation de chaleur, colmatage des évents, usure locale | Refroidissement, ventilation, portail, surfaces d"insertion | Examinez le calendrier des heures de production et l’historique de maintenance. |
Pourquoi les cavités se comportent différemment après 4 à 8 heures de production
TL;DR : Un moule peut sembler équilibré lors de la configuration mais dériver lors d'une longue production. La chaleur, la contamination des évents, l’usure des vannes, le comportement des matériaux et les différences de refroidissement deviennent plus visibles avec le temps.
Certains problèmes de moisissures multi-empreintes n’apparaissent pas immédiatement. Un outil peut bien fonctionner au démarrage, mais après plusieurs heures, une ou deux cavités commencent à clignoter, à court-circuiter, à coller ou à présenter une marque de porte différente. Ceci est courant dans les moules d’emballage qui effectuent de longues campagnes de production.
Les causes possibles à long terme incluent l"accumulation de chaleur autour de certains inserts, le colmatage progressif des évents, l"usure des portes, la dégradation des matériaux, la restriction des canaux de refroidissement ou un contact incohérent des inserts. Lorsque cela se produit, les exemples de configuration seuls ne suffisent pas. Les acheteurs doivent examiner les échantillons prélevés après plusieurs heures de fonctionnement du moule.
La stabilité à long terme doit faire partie de l’acceptation des moules, en particulier pour les emballages à haute cavité, les bouchons, les fermetures, les emballages cosmétiques et les moules pour consommables médicaux.
Résolution de problèmes au niveau des composants pour les cavités faibles
TL;DR : Les problèmes de cavités faibles sont souvent résolus au niveau des composants plutôt qu'au niveau de la machine. Le bon insert de remplacement, la correction de l'évent ou la réparation de la zone du portail peuvent résoudre un problème que les changements de processus ne peuvent pas stabiliser.
| Problème | Examen au niveau des composants | Pourquoi c'est important |
|---|---|---|
| Problème de ventilation | Conception de l"évent de l"insert de cavité et profondeur de l"évent | Contrôle les fuites d"air, les marques de brûlure, le flash et les prises de vue courtes. |
| Éclair | Surfaces d"arrêt et ajustement des inserts | Une mauvaise fermeture ou un ajustement usé peuvent créer un flash local même avec des paramètres de processus stables. |
| Déséquilibre de remplissage | Cohérence des coulisses, du système de portail et de l"insert de cavité | Détermine si chaque cavité se remplit à un rythme comparable. |
| Variation de couple dans les bouchons | Noyaux de fil et anneaux de col | Contrôle l’engagement du filetage, l’ajustement du capuchon et le couple d’ouverture/application. |
| Cavité faible répétée | Insert de cavité ou composant central de remplacement | Restaure le comportement local de la cavité sans remplacer le moule complet. |
Pour les moules d'emballage, de bouchons et de fermetures, SENLAN prend en charge les composants de moule de précision tels que les inserts de cavité, les broches de noyau, les noyaux filetés, les bagues de col, les manchons d'éjection et les inserts de remplacement. C’est souvent sur ces pièces que les problèmes de cavité faible doivent être corrigés.
Déséquilibre des canaux chauds et problèmes de porte
TL;DR : Le déséquilibre des canaux chauds et les problèmes de grille peuvent créer un comportement différent de la cavité, même lorsque les paramètres de la machine semblent stables. L’état de la porte doit être vérifié avant de traiter chaque tir court comme un problème de pression.
Un déséquilibre des canaux chauds peut entraîner un remplissage plus précoce de certaines cavités tandis que d"autres se remplissent plus tard. L"usure, le blocage ou la variation du calage des soupapes peuvent également créer des défauts spécifiques à la cavité. Si du matériau rebroyé ou contaminé est utilisé, le blocage de la porte devient plus probable dans les petites pièces d"emballage.
Pour les acheteurs, l’action pratique consiste à exiger un suivi des échantillons numérotés par cavité. Si une cavité présente à plusieurs reprises des tirs courts, des éclairs ou des différences de vestiges de seuil, la zone de seuil et l"interface des canaux chauds doivent être vérifiées avant d"augmenter la pression d"injection globale.
Problèmes de ventilation dans les moules à injection multi-empreintes
TL;DR : Les problèmes de ventilation apparaissent souvent sous la forme de marques de brûlure, de plans courts, de flash ou d'un remplissage incohérent. Dans les moules multi-empreintes, la ventilation doit être cohérente dans toutes les cavités et maintenable sur de longues séries.
La ventilation est un petit détail avec un grand effet de production. Si l"air ne peut pas s"échapper de façon constante, le matériau peut hésiter, brûler, éclater ou ne pas remplir certaines zones. Dans un moule multi-empreintes, de légères différences de ventilation peuvent expliquer pourquoi seules certaines cavités échouent.
La ventilation doit également être conçue pour l’entretien. Si un moule fonctionne pendant de longues campagnes de production, les évents peuvent être contaminés. Une cavité qui nécessite un nettoyage répété peut nécessiter une révision de l"outillage plutôt qu"un ajustement répété du processus.
Inserts de remplacement et interchangeabilité
TL;DR : les inserts de remplacement doivent restaurer le comportement d'origine de la cavité sans un long montage manuel. Une mauvaise interchangeabilité peut transformer un petit problème de maintenance en temps d’arrêt répétés.
Lorsqu"une cavité tombe en panne, les acheteurs ont souvent besoin d"un insert de remplacement, d"un composant central ou d"une réparation de la zone d"entrée. Si la pièce de rechange n"est pas contrôlée par le dessin, les données, le numéro de cavité et le dossier d"inspection, elle peut ne pas se comporter comme la pièce d"origine.
Pour les constructeurs de moules et les ateliers d’outillage internes, les composants de remplacement doivent être traités comme des pièces de moule fonctionnelles et non comme des pièces usinées génériques. Les surfaces d"ajustement, les zones d"arrêt, la ventilation, la finition de surface et les dimensions critiques doivent être examinées avant la fabrication.
Liste de contrôle de la demande de prix pour l"examen des problèmes de moules multi-empreintes
TL;DR : Un fournisseur ne peut pas diagnostiquer une cavité faible à partir d’une seule description générale du défaut. Les acheteurs doivent envoyer des preuves, des dessins et un historique de production spécifiques à la cavité.
- Dessins 2D et fichiers CAO 3D
- Qualité du matériau et si des matériaux rebroyés sont utilisés
- Nombre d'empreintes et informations sur les canaux chauds
- Photos de défauts par numéro d'empreinte
- Prise de vue courte, flash, marque de brûlure ou emplacement des vestiges de porte
- Échantillons au démarrage et après plusieurs heures de production
- Limiter le poids ou le poids de la pièce par cavité si disponible
- Exigence en matière d’apparence de la porte
- Historique de maintenance de la ventilation et du refroidissement
- Exigences en matière d’insert de remplacement ou de pièces de rechange
Comment SENLAN prend en charge la stabilité du moulage par injection multi-empreintes
TL;DR : SENLAN prend en charge la stabilité des moules multi-empreintes grâce à des moules d'injection personnalisés, des composants de moule de précision, des inserts de remplacement et un examen technique basé sur des dessins, des échantillons et des enregistrements de défauts spécifiques à l'empreinte.
Pour les applications de bouchons, de fermetures et d'emballage, SENLAN prend également en charge les composants de moules de bouchons liés à la précision du filetage, à la stabilité de l'étanchéité, à l'ajustement du col, à la cohérence du remplacement et à la fiabilité de la production à long terme. Pour les nouveaux projets d’outillage, les acheteurs peuvent consulter les exigences en matière d’outillage de moulage par injection plastique avant la fabrication du moule.
Si le problème est lié à une cavité faible, à un blocage répété de la porte, à une incohérence de ventilation ou à une inadéquation des inserts de remplacement, SENLAN peut examiner les dessins, les anciens échantillons, les photos de défauts et les numéros de cavité pour évaluer le risque lié aux composants du moule avant de proposer un devis.
FAQ : Problèmes de moulage par injection multi-empreintes
Qu’est-ce qui cause la variation d’une cavité à l’autre dans le moulage par injection ?
La variation d"une cavité à l"autre peut provenir d"un déséquilibre des canaux chauds, de l"usure des portes, d"une incohérence de ventilation, d"un déséquilibre de refroidissement, d"une inadéquation des inserts de cavité, d"une variation de la résine ou de l"usure locale des composants du moule. La première étape consiste à comparer les défauts par numéro de cavité.
Pourquoi une cavité échoue-t-elle à plusieurs reprises dans un moule à plusieurs empreintes ?
Une défaillance répétée dans une cavité indique généralement un problème d"outillage local tel qu"un endommagement de la porte, une ventilation bloquée, une usure de l"insert de cavité, des dommages à l"arrêt, un déséquilibre de refroidissement local ou une inadéquation des inserts de remplacement.
Comment diagnostiquer un déséquilibre des canaux chauds ?
Le déséquilibre des canaux chauds peut être diagnostiqué en comparant le modèle de remplissage, le poids de la pièce, l"apparence de la porte et la synchronisation des défauts par numéro de cavité. Si certaines cavités se remplissent tardivement ou sont trop remplies à plusieurs reprises, le système de glissières ou de portes doit être revu.
Pourquoi des problèmes de moisissures apparaissent-ils après plusieurs heures de production ?
Les problèmes qui apparaissent après plusieurs heures peuvent être causés par une accumulation de chaleur, un colmatage des évents, une usure des vannes, une dégradation des matériaux, une dérive de refroidissement ou une usure progressive. Les échantillons à long terme sont souvent plus utiles que les échantillons de démarrage seuls.
Que doivent envoyer les acheteurs pour un examen technique d’une cavité faible ?
Les acheteurs doivent envoyer des dessins 2D, des fichiers 3D, des informations sur les matériaux, le nombre de cavités, des photos de défauts par numéro de cavité, des échantillons de démarrage et de production à long terme, les exigences d"apparence des portes et les informations d"insertion de remplacement si disponibles.
Pensées finales
Les problèmes de moulage par injection multi-empreintes doivent être diagnostiqués par la répartition des défauts et non par des conjectures. Si toutes les cavités changent, examinez d"abord la résine et le processus. Si plusieurs cavités échouent, vérifiez l"équilibre du moule. Si la même cavité tombe en panne à plusieurs reprises, examinez les composants d"outillage locaux. Si le problème s’aggrave après les heures d’ouverture, examinez l’historique de chauffage, de ventilation, d’usure et d’entretien.
Si votre moule d'emballage présente des variations de cavité à cavité, un déséquilibre des canaux chauds, une incohérence de ventilation, un blocage de porte ou une cavité faible qui continue de tomber en panne, envoyez des dessins pour examen technique avec des photos des défauts, des numéros de cavité et des informations sur les échantillons. SENLAN peut aider à examiner les risques liés aux composants du moule, les besoins en matière d'inserts de remplacement et la stabilité de l'outillage avant que les décisions de production ne soient prises.
