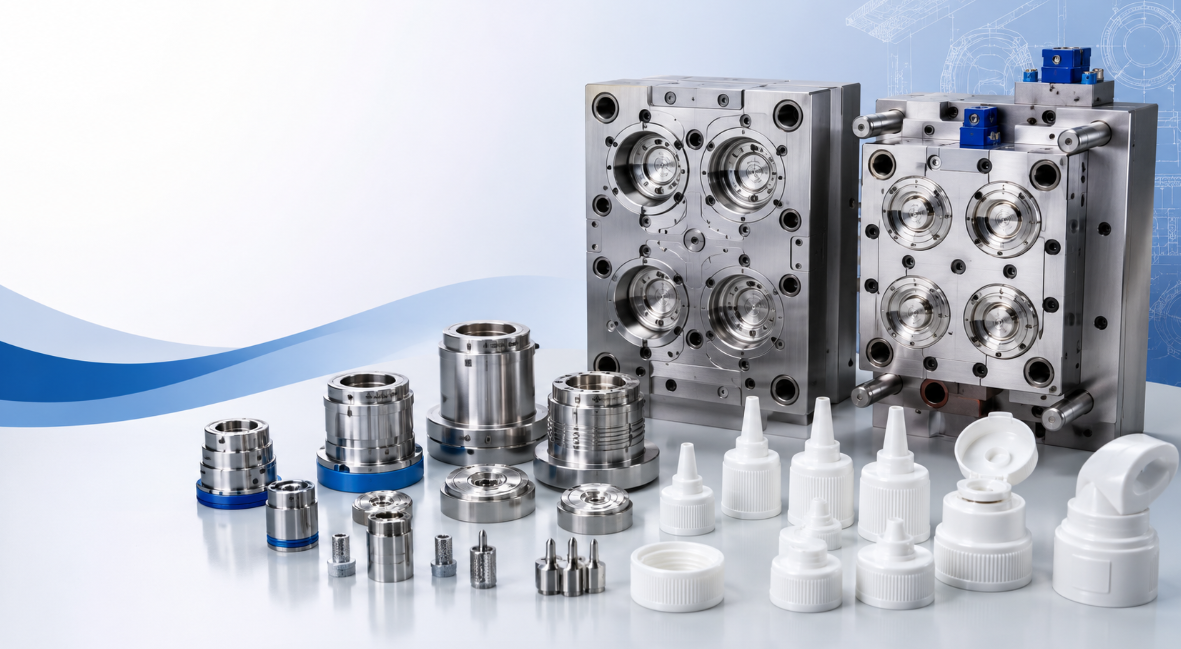

Problèmes courants de moulage par injection de capuchons de buse et comment SENLAN les résout

Les capuchons de buses peuvent ressembler à de simples pièces en plastique, mais dans la production réelle de moulage par injection, ils nécessitent souvent plus d"attention que prévu.

Un capuchon de buse peut devoir protéger une buse, sceller une sortie, permettre des ouvertures et des fermetures répétées, empêcher les fuites ou assurer un assemblage stable avec un autre composant en plastique ou en métal. Pour les applications telles que les dispositifs médicaux, les systèmes de distribution de fluides, les produits de nettoyage, les bouchons de bouteilles, les becs verseurs en plastique et les composants d"emballage, même un petit défaut autour de la zone d"étanchéité, du filetage, de la ligne de séparation ou de la structure d"ajustement du bouchon peut affecter le fonctionnement du produit final.

Chez SENLAN, nous ne traitons pas les problèmes de moule de capuchon de buse comme des défauts de moulage isolés. Nous les examinons généralement en fonction de la structure du produit, du comportement des matériaux, de la conception du moule, des composants de précision du moule, de l'équilibre du refroidissement, de la ventilation, des données d'essai et du contrôle de maintenance à long terme..

Pour les clients développant des bouchons de buses, des bouchons de becs en plastique, des capsules de bouteilles ou des pièces d'emballage de précision, un examen précoce des outils de moulage par injection plastique peut aider à réduire les bavures, les fuites, les dommages liés au démoulage, la dérive dimensionnelle et la production instable avant le début de la fabrication de masse.

Un bon moule pour capuchon de buse ne doit pas seulement produire le premier échantillon acceptable. Il doit maintenir l’étanchéité, l’ajustement, l’apparence et la cohérence de la cavité stables pendant la production à long terme.

Réponse rapide

Les problèmes courants de moulage par injection de capuchons de buse proviennent généralement de difficultés de remplissage à paroi mince, d"une mauvaise ventilation, d"un déséquilibre de refroidissement, d"un angle de dépouille insuffisant, de l"usure du plan de joint, d"une conception de porte instable, d"un post-retrait et d"une variation de cavité à cavité.

Chez SENLAN, nous résolvons ces problèmes en examinant le moule du point de vue de la stabilité de la production. Nous nous concentrons sur les noyaux de moule, les inserts d"empreinte, les noyaux filetés, les inserts d"étanchéité, le contrôle des lignes de joint, la ventilation, les risques liés au refroidissement, l"inspection ZEISS CMM et la cohérence des composants de moule remplaçables.

Pourquoi les moules de capuchons de buse sont plus difficiles qu"ils n"y paraissent

Un capuchon de buse est généralement petit, mais ses exigences fonctionnelles peuvent être strictes. En fonction de l"application du produit, le moule devra peut-être contrôler :

• diamètre intérieur du bouchon
• de remplissage à paroi mince
• surface
• d'étanchéité structure à filetage ou à encliquetage
• zone de protection de sortie
• stabilité
• du démoulage qualité de la ligne de séparation
• aspect de surface consistance
• multi-cavité
• résistance à l'usure à long terme

Le moule peut également devoir fonctionner dans une production à cavités élevées, telles que 16, 32 ou 48 cavités. Dans cette situation, un résultat moyen qualifié ne suffit pas. Chaque cavité doit rester stable.

Pour les produits liés aux bouchons de buse, aux fermetures, aux produits médicaux, aux emballages et aux becs, la qualité du moule ne doit pas être jugée uniquement par le premier échantillon d"essai. Il convient de déterminer si le moule peut prendre en charge une production reproductible avec un flash contrôlé, des dimensions stables, un démoulage en douceur et des performances d"ajustement fiables.

Problèmes courants et logique de solution de SENLAN

Problème 1 : Stabilité dimensionnelle et post-retrait

Ce que les clients voient souvent

Un capuchon de buse peut correspondre au dessin peu de temps après le moulage, mais après plusieurs heures ou une journée, les dimensions peuvent changer. Ceci est particulièrement courant lorsque le produit utilise des matériaux semi-cristallins tels que le PP, le PE, le POM ou le PA.

Les dimensions critiques peuvent inclure le diamètre intérieur, le diamètre extérieur, la zone d"étanchéité, l"ajustement fileté, la structure à encliquetage, la hauteur du capuchon et la zone de protection de sortie. Si ces dimensions dérivent, le produit final peut présenter un mauvais ajustement, une étanchéité instable, un assemblage lâche ou une force d"assemblage excessive.

Vue technique de SENLAN

La stabilité dimensionnelle n’est pas seulement un problème d’usinage de moules. Il est également affecté par le retrait du matériau, le post-retrait, l"équilibre de refroidissement, les conditions de compactage et la consistance d"une cavité à l"autre.

Pour les capuchons de buses ayant des exigences d’étanchéité ou de montage, nous ne recommandons pas de juger le moule uniquement sur la base d’échantillons fraîchement moulés. La dimension finale doit être confirmée une fois que la pièce a atteint un état stable.

Comment SENLAN le résout

Pour les dimensions critiques d'étanchéité et de montage, SENLAN recommande une stratégie de sécurité de l'acier lors de la fabrication du moule. Steel-safe signifie que certaines zones de moule sont intentionnellement conservées avec une marge de correction. Après le premier essai de moule, nous examinons les données mesurées réelles, puis affinons les caractéristiques de la cavité, du noyau, de l'étanchéité ou du raccord en fonction des résultats de retrait réels.

Pour les projets de capuchons de buses, nous pouvons recommander une première inspection dimensionnelle d"essai, une mesure cavité par cavité, un examen des dimensions après moulage 24 heures ou 48 heures, une correction sans danger pour l"acier pour les zones d"étanchéité et un rapport d"inspection avant l"approbation finale.

Problème 2 : déséquilibre de refroidissement et déformation

Ce que les clients voient souvent

Les capuchons de buses sont souvent de petites pièces à paroi mince. Ils refroidissent rapidement, mais ils sont également sensibles aux différences de température des moisissures. Si un côté du moule est plus chaud que l"autre, la pièce peut rétrécir de manière inégale et présenter un gauchissement, une ovalité, une déformation de l"embouchure, un ajustement instable du capuchon, une étanchéité incohérente ou des dimensions différentes entre les cavités.

Vue technique de SENLAN

La température du moule est l’un des facteurs les plus importants dans la production de capuchons de buses. Un moule qui refroidit de manière inégale peut quand même produire des pièces acceptables au début, mais la qualité peut devenir instable au cours de longues séries de production.

Parfois, le véritable problème n’est pas la conception originale du refroidissement, mais la maintenance des canaux de refroidissement. Le calcaire, le blocage, le faible débit ou la température inégale de l"eau peuvent progressivement créer une variation de production.

Comment SENLAN le résout

Lors de l"examen du DFM et des composants du moule, SENLAN prête attention aux risques liés au refroidissement autour des zones à parois minces, des zones d"étanchéité et des zones concentrées en chaleur.

Pour les composants de moules de précision, nous soutenons une production stable en nous concentrant sur l"usinage précis des noyaux et des inserts d"empreinte, l"ajustement stable des inserts, l"examen de la structure liée au refroidissement, l"inspection des surfaces fonctionnelles critiques, la cohérence d"une cavité à l"autre et la répétabilité des composants remplaçables.

Problème 3 : tir court et pièges à air

Ce que les clients voient souvent

Les capuchons de buses contiennent souvent des parois minces, des nervures, des zones d"encliquetage, des bords d"étanchéité ou de petites marches. Si la matière fondue ne peut pas remplir complètement la cavité, le produit peut présenter des projections courtes, des bords fins incomplets, des détails fonctionnels faibles, des marques de brûlure, des lignes de soudure évidentes ou une qualité de surface instable.

Vue technique de SENLAN

Les tirs courts ne sont pas toujours causés par une pression insuffisante de la machine. Dans de nombreux cas, cela est dû à une mauvaise ventilation. Lorsque la matière fondue pénètre rapidement dans la cavité, l"air doit s"échapper. Si de l"air est emprisonné à l"extrémité du flux, le plastique ne peut pas remplir complètement la zone.

Si la pression est augmentée aveuglément, le résultat peut être un éclair, des marques de brûlure ou un stress interne excessif.

Comment SENLAN le résout

SENLAN recommande généralement de vérifier d"abord le chemin d"écoulement. Nous examinons les échantillons à tir court, la taille des portes, l"emplacement des portes, la longueur du flux, la répartition de l"épaisseur de paroi, la ventilation à l"extrémité du flux, la ventilation de la ligne de joint, la ventilation de l"insert, la ventilation de l"éjecteur et la finition de la surface de la cavité.

Pour les capuchons de buses à paroi mince, l’objectif est de créer un chemin stable pour l’écoulement du plastique et l’évacuation de l’air. Une stratégie de ventilation bien conçue peut réduire les tirs courts sans compter uniquement sur des paramètres d"injection agressifs.

Problème 4 : Flash autour des lignes de séparation et des zones de scellement

Ce que les clients voient souvent

Le flash est l’un des problèmes de moisissure des capuchons de buse les plus courants. Il peut apparaître autour de la ligne de joint, du filetage, de la surface d"étanchéité, du trou de sortie ou du bord fin.

Le flash peut entraîner une mauvaise apparence, un travail de coupe supplémentaire, des bavures à proximité des zones fonctionnelles, un risque de fuite, des problèmes d"assemblage et des taux de rejet plus élevés. Dans les moules à cavités élevées, des bavures peuvent apparaître dans une ou deux cavités seulement au début, puis se propager progressivement à mesure que le moule s"use.

Vue technique de SENLAN

Le flash ne doit pas être résolu uniquement en réduisant la pression d’injection ou en augmentant la force de serrage. Ces ajustements peuvent réduire temporairement le flash, mais ils peuvent également provoquer des prises de vue courtes, du stress ou une instabilité dimensionnelle.

La première étape consiste à identifier l’endroit où le flash apparaît. Si une bavure apparaît autour de la pièce entière, la cause peut être la force de serrage, la pression d"injection, l"ajustement du moule ou l"état d"arrêt général. Si des bavures apparaissent uniquement dans certaines cavités, la cause peut être une usure locale de la cavité, des inserts desserrés, des dommages au plan de joint ou une anomalie de ventilation.

Comment SENLAN le résout

Pour les moules de capuchons de buses, SENLAN se concentre sur la stabilité des composants du moule qui contrôlent les zones d"arrêt et d"étanchéité.

Nous vérifions l"ajustement du plan de joint, l"adéquation des plaquettes, la précision de la surface d"arrêt, la profondeur de l"évent, l"usure des plaquettes de cavité, l"alignement du noyau, la dureté de l"acier, le jeu possible des plaquettes et les modèles de bavures spécifiques à la cavité.

Pour une production en grand volume, nous recommandons la numérotation des cavités et une inspection régulière des zones sujettes à l"usure. La maintenance est généralement moins chère qu"une réparation d"urgence une fois que le flash est devenu un problème de qualité par lots.

Problème 5 : Pression de maintien et temps de gel de la porte

Ce que les clients voient souvent

Un capuchon de buse peut présenter un poids instable, des marques d"évier, un manque de dimensions ou une mauvaise précision d"étanchéité. Dans de nombreux cas, le problème est lié à la pression de maintien et au temps de gel du portail.

Si la porte gèle trop tôt, la pression de maintien ne peut plus pousser le matériau dans la cavité. Si la pression de maintien est trop élevée ou trop longue, le produit peut présenter des contraintes internes, des éclats, des difficultés de démoulage ou une déformation ultérieure.

Vue technique de SENLAN

La pression de maintien ne doit pas être jugée uniquement par la valeur de la pression ou le temps. La clé est de savoir si la porte est toujours ouverte lorsque l’emballage est nécessaire.

Pour les capuchons de buses nécessitant une étanchéité ou un ajustement serrés, la garniture doit être suffisamment stable pour compenser le retrait sans créer de contraintes excessives.

Comment SENLAN le résout

SENLAN recommande d"utiliser des données d"essai pour définir la fenêtre de pression de maintien. Les contrôles utiles incluent la courbe de poids du produit, les tests de tir court, l"analyse du gel des portes, la mesure des dimensions clés, la comparaison du retrait, les données cavité par cavité et l"inspection visuelle des contraintes ou des déformations.

Pour les capuchons de buse à paroi mince, une pression de maintien à plusieurs niveaux peut être utile. Il permet de contrôler le retrait plus progressivement tout en réduisant le risque de suremballage.

Problème 6 : rayures de démoulage et dépouille insuffisante

Ce que les clients voient souvent

Les capuchons de buse peuvent avoir des trous intérieurs, des parois minces, des structures à encliquetage, des nervures d"étanchéité ou de longues zones de contact avec le noyau. Après refroidissement, la pièce peut adhérer étroitement au noyau.

Si le système d"éjection n"est pas stable, le produit peut présenter des rayures, des marques de traînée, un blanchiment, une déformation, une bouche déformée, des fissures ou un temps de cycle instable.

Vue technique de SENLAN

Un moule pour capuchon de buse ne doit pas seulement faire sortir la pièce. Il doit éjecter la pièce de manière uniforme et sûre sans endommager les surfaces fonctionnelles.

Si l"angle de dépouille est trop petit, le retrait plastique peut faire adhérer le produit au noyau. Cela augmente la friction, endommage la surface et accélère l"usure du moule.

Comment SENLAN le résout

SENLAN recommande de revoir l'angle de dépouille dès le stade de la conception du produit et du moule. Pour de nombreuses structures de capuchons de buses, un angle de dépouille de 0,5° à 1° constitue souvent un point de départ pratique, en fonction du matériau, de la texture, de la profondeur et des exigences fonctionnelles.

Nous prenons également en charge le polissage miroir, le contrôle de la finition de la surface du noyau, le meulage de précision, le contrôle de la texture EDM, la révision de la direction du démoulage, la révision du système d"éjection et la révision de la conception des plaques de poussée ou des plaques de dévêtissage si nécessaire.

Problème 7 : Marques d"évier dues à une épaisseur de paroi inégale

Ce que les clients voient souvent

Les capuchons de buses peuvent nécessiter une résistance locale autour des zones d"étanchéité, des clips, des nervures ou des surfaces supérieures. Si une section locale est trop épaisse, elle refroidit plus lentement que la zone environnante et peut créer des traces d"évier.

D"autres risques incluent les contraintes internes, le gauchissement, le retrait inégal, la mauvaise qualité de surface et l"ajustement instable.

Vue technique de SENLAN

Les marques d’évier ne sont souvent pas seulement un problème de processus. Ils sont généralement liés à la structure du produit. Si la pièce présente des zones épaisses et fines qui changent brusquement, les paramètres de moulage ne peuvent être utiles que dans une certaine mesure. La meilleure solution consiste souvent à améliorer la structure avant de couper l’acier.

Comment SENLAN le résout

Dans l"examen DFM, SENLAN vérifie la répartition de l"épaisseur des parois et identifie les zones à haut risque avant la fabrication du moule.

Lorsque cela est possible, nous recommandons de conserver une épaisseur de paroi uniforme, de remplacer les zones pleines épaisses par des nervures, d"optimiser l"épaisseur des nervures, d"éviter l"accumulation de matériaux, de revoir la position des portes et le chemin de compactage et d"améliorer l"efficacité de la pression de maintien.

Problème 8 : Lignes de soudure dans les zones fonctionnelles

Ce que les clients voient souvent

Des lignes de soudure peuvent apparaître à la rencontre de deux fronts de fusion. Si la ligne de soudure apparaît dans une zone non fonctionnelle, cela peut être acceptable. Mais s"il apparaît à proximité d"une surface d"étanchéité, d"une zone de filetage, d"une zone d"encliquetage ou d"un élément soumis à une contrainte, cela peut affecter la résistance, l"apparence ou les performances d"étanchéité.

Vue technique de SENLAN

Les lignes de soudure ne sont pas toujours évitables, mais leur position et leur résistance peuvent souvent être améliorées. L’essentiel est de vérifier si la ligne de soudure se situe dans une zone sensible.

Comment SENLAN le résout

SENLAN examine l"emplacement de la porte, la direction du flux, le point de rencontre du front de fusion, la température du moule, la vitesse d"injection, la ventilation, la géométrie du produit et la finition de la surface de la cavité.

Les améliorations possibles peuvent inclure le changement de la position de la porte, l"amélioration de la ventilation, l"augmentation de la température locale du moule, l"optimisation de l"équilibre du flux ou l"ajustement de la structure de la pièce.

Problème 9 : Variation multi-cavité

Ce que les clients voient souvent

Dans un moule de capuchon de buse à plusieurs cavités, la dimension moyenne peut être acceptable, mais les cavités individuelles peuvent toujours produire des pièces trop grandes, trop petites, trop serrées, trop lâches ou plus susceptibles de clignoter.

Il s’agit d’un risque sérieux car les produits de toutes les cavités sont généralement mélangés pendant la production.

Vue technique de SENLAN

La production multi-empreintes ne consiste pas seulement à augmenter le rendement. Il s’agit de maintenir la stabilité de chaque cavité.

Les causes courantes de variation de la cavité incluent les différences d"usinage des plaquettes, le déséquilibre des canaux, les différences de refroidissement, les différences de ventilation, l"usure inégale, l"alignement différent du noyau et un mauvais contrôle des pièces de rechange.

Comment SENLAN le résout

SENLAN recommande une inspection numérotée des cavités pour les dimensions clés lors des essais et de la production en série.

Pour les capuchons de buses, les dimensions importantes peuvent inclure le diamètre intérieur, le diamètre extérieur, la surface d"étanchéité, la zone de filetage, la fonction d"encliquetage, la hauteur du capuchon, le trou de sortie et la zone de la ligne de séparation.

En enregistrant les données par numéro de cavité, il devient plus facile d"identifier si le problème est dû à une dérive globale du processus ou à un problème spécifique de cavité.

Pourquoi les composants de moule de précision sont importants dans les moules de capuchons de buse

Un moule de capuchon de buse dépend fortement de la précision de ses composants critiques, notamment les noyaux de moule, les inserts d"empreinte, les noyaux filetés, les inserts d"étanchéité, les manchons, les composants d"éjecteur, les curseurs, les poussoirs et les inserts remplaçables.

Si ces composants ne sont pas précis, stables et résistants à l’usure, le produit moulé final peut présenter des défauts répétés.

SENLAN fabrique des composants de moules de précision basés sur des dessins 2D, des fichiers 3D, des échantillons ou des exigences d'application du client. Pour les applications liées aux bouchons de buse, aux fermetures, aux applications médicales, à l'emballage et aux becs verseurs, les composants de moule de précision contribuent à réduire les risques de production avant qu'ils ne deviennent une plainte en matière de qualité.

Assistance à la fabrication et à l"inspection de SENLAN

Notre support de fabrication comprend l"usinage CNC, l"électroérosion à fil, le meulage, le polissage, le traitement thermique, le revêtement, l"inspection ZEISS CMM, les tests de dureté et l"inspection dimensionnelle.

Pour les clients qui ont besoin d'une stabilité de production mesurable plutôt que d'affirmations verbales sur la qualité, les capacités d'usinage et d'inspection de précision de SENLAN aident à vérifier les caractéristiques critiques telles que les dimensions d'étanchéité, les zones liées au filetage, l'alignement du noyau, les inserts de cavité et les surfaces d'arrêt.

Liste de contrôle d"examen de projet de SENLAN

Avant de démarrer un projet de moule de capuchon de buse ou de composant de moule, nous vous recommandons de confirmer les informations suivantes :

• du produit
• épaisseur de paroi
• en plastique
• exigence d'
• étanchéité exigence de raccord du capuchon
• angle de dépouille
• de la structure à encliqueter ou à encliqueter
• position de la porte
• exigence de ventilation
• numéro de cavité attendu
• exigence en acier du moule exigence
• de dureté exigence de
• finition de surface exigence
• de rapport d'inspection de
• durée de vie prévue du moule
• problèmes de production connus
• si des inserts remplaçables sont nécessaires

Grâce à ces informations, nous pouvons mieux évaluer l"itinéraire d"usinage, le plan d"inspection et la stratégie des composants du moule.

Domaines d"application des composants de capuchon de buse et de moule de fermeture

SENLAN prend en charge les projets liés aux bouchons de buse et aux fermetures utilisés dans les consommables médicaux, les capsules de bouteilles, les bouchons de bec verseur en plastique, les emballages de soins de la peau, les emballages cosmétiques, les emballages de recharge et d"autres applications plastiques de précision.

Pour plus d'exemples d'industries où l'ajustement, l'étanchéité, la qualité de surface et la cohérence des cavités sont importants, consultez notre support d'application pour les produits médicaux, de bouchons, cosmétiques et d'emballage..

Guides d"ingénierie connexes

Si vous comparez des fournisseurs ou examinez les risques liés à l'outillage pour un nouveau projet de moulage par injection, vous pouvez également lire nos articles d'ingénierie sur le moulage par injection et les composants de moules de précision..

Comment SENLAN aide les clients à réduire les risques

SENLAN ne fabrique pas uniquement des composants de moules selon des dessins. Nous aidons également nos clients à réfléchir à la manière dont ces composants fonctionneront à l"intérieur du moule.

Pour les projets liés aux bouchons de buse et aux fermetures, nous nous concentrons sur :

• stabilité d'étanchéité
• dimensions critiques d'ajustement
• précision des composants du moule
• contrôle du plan de joint
• résistance à l'usure
• stabilité au démoulage
• consistance multi-empreintes
• répétabilité des pièces de rechange
• maintenance du moule à long terme

Notre objectif est d"aider nos clients à réduire les risques de production cachés tels que les bavures, les fuites, l"instabilité du raccord du capuchon, l"usure prématurée du moule et les variations d"une cavité à l"autre.

Pensée finale

Les problèmes de moulage par injection des capuchons de buse sont rarement causés par un seul facteur.

Les éclairs, les tirs courts, les marques d"évier, les lignes de soudure, les déformations, les rayures et l"instabilité dimensionnelle peuvent provenir de la conception du produit, du comportement des matériaux, de la structure du moule, de la précision des composants du moule, des conditions de traitement ou du contrôle de maintenance.

Chez SENLAN, nous pensons que la meilleure solution consiste à identifier ces risques avant le début de la fabrication des moules.

Pour les projets de bouchons de buse, de fermeture, médicaux, d"emballage et de fermeture de bec verseur en plastique, une production stable dépend de composants de moule de précision, d"un examen DFM pratique, d"un usinage fiable et de données d"inspection mesurables.

Un bon moule ne doit pas seulement produire un bon premier échantillon. Il doit prendre en charge une production stable, reproductible et maintenable.

FAQ

Pourquoi les moules de capuchons de buses ont-ils souvent des bavures ?

Les bavures peuvent être causées par des lignes de joint usées, un mauvais ajustement, une force de serrage insuffisante, des inserts desserrés, une pression d"injection excessive ou une ventilation anormale. SENLAN vérifie généralement la structure du moule et l"usure des composants avant de se fier uniquement à l"ajustement du processus.

Pourquoi les capuchons de buses se déforment-ils après le moulage ?

La déformation peut provenir d"un déséquilibre de refroidissement, d"une épaisseur de paroi inégale, d"un retrait du matériau, d"une contrainte interne ou d"une mauvaise éjection. Pour les matériaux semi-cristallins, un post-retrait doit également être pris en compte.

Quel angle de dépouille est nécessaire pour les capuchons de buses ?

Un angle de dépouille de 0,5° à 1° constitue souvent un point de départ pratique, en fonction du matériau, de la texture, de la profondeur du produit et des exigences fonctionnelles. Les surfaces profondes ou texturées peuvent nécessiter plus de tirage.

Pourquoi la cohérence d’une cavité à l’autre est-elle importante ?

Dans la production multi-empreintes, une cavité instable peut créer des problèmes de qualité répétés. L"inspection cavité par cavité permet d"identifier si le problème est causé par une cavité ou par une variation globale du processus.

Quels composants de moule sont importants pour les moules de capuchons de buse ?

Les composants importants comprennent les noyaux de moule, les inserts d"empreinte, les noyaux filetés, les inserts d"étanchéité, les manchons, les broches de noyau, les composants d"éjecteur, les curseurs, les poussoirs et les inserts remplaçables.

Quelles informations dois-je envoyer pour un devis de composant de moule de capuchon de buse ?

Les informations utiles incluent les dessins 2D, les fichiers 3D, le matériau du produit, les exigences de tolérance, l"état de surface, le nombre d"empreintes prévu, le volume de production, les exigences en matière d"acier du moule et tout problème connu tel que flash, fuite, mauvais ajustement ou rayures de démoulage.
