Pourquoi les moules d"emballage multi-cavités perdent leur stabilité lors des longues séries

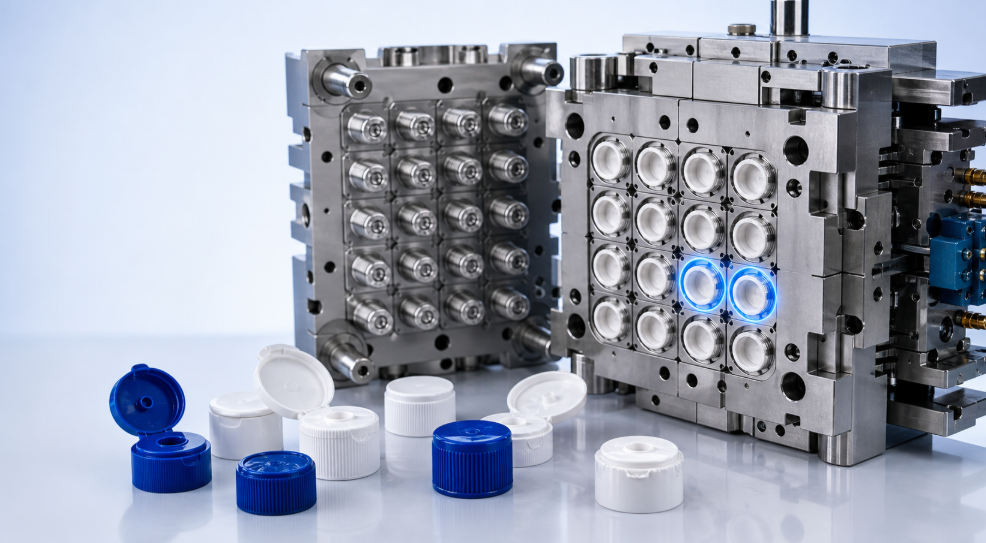

Un moule d"emballage multi-empreintes peut bien se qualifier au démarrage et néanmoins commencer à produire des pièces inégales après des heures de fonctionnement continu. Une cavité clignote. Un autre montre un vestige de porte visible. Quelques casquettes commencent à se remplir différemment des autres. À ce stade, augmenter ou diminuer les paramètres du processus peut masquer le symptôme pendant un certain temps, mais cela explique rarement pourquoi seules certaines cavités sont devenues incontrôlables.

Réponse courte : l'instabilité à long terme dans les moules d'emballage multi-empreintes est généralement due à des différences au niveau de la cavité en termes de ventilation, d'état des portes, d'équilibre de refroidissement, de flux de matériaux ou d'usure des composants de précision. Une correction fiable commence par déterminer quelle cavité a changé et pourquoi, puis par restaurer la cohérence de l'outillage dans tout le moule.

Pour les acheteurs développant des bouchons, des fermetures, des recharges, des emballages cosmétiques ou des composants d'emballages médicaux, un examen précoce des outils de moulage par injection plastique peut aider à réduire les risques à long terme avant qu'une cavité instable ne devienne un goulot d'étranglement de production.

Un moule d’emballage à haute cavité ne doit pas seulement produire des premiers échantillons acceptables. Il doit maintenir chaque cavité stable pendant le temps de production réel.

Points clés à retenir

• Si chaque cavité change simultanément, étudiez d'abord les conditions des matériaux et du processus.
• Si une ou plusieurs cavités dérivent, inspectez les évents locaux, les portes, les chemins de refroidissement et les inserts.
• Un éclair est souvent le signe que la matière fondue pénètre dans un espace au niveau d'une surface de joint, d'une interface d'insert ou d'une zone d'évent.
• La variation des vestiges de la porte peut indiquer une usure locale de la porte, un déséquilibre des canaux chauds ou des différences de remplissage au niveau de la cavité.
• Dans les moules d’emballage à grand volume, une stratégie contrôlée de composants de rechange peut réduire les temps d’arrêt lorsqu’une cavité doit être réparée.

Pourquoi la stabilité à long terme est importante dans la production d"emballages

Un problème courant dans le moulage par injection multi-empreintes est qu"un moule peut bien fonctionner au démarrage mais commencer à montrer des différences d"une cavité à l"autre après plusieurs heures de production. Les opérateurs expérimentés constatent souvent ce motif dans les moules comportant 16, 32, 48 ou 64 empreintes.

Ceci est particulièrement important pour les capsules de bouteilles, les fermetures, les recharges, les emballages cosmétiques et les emballages médicaux. Une petite marque de portail peut être clairement visible sur une fermeture. Une dérive dimensionnelle mineure peut modifier la sensation d’assemblage ou les performances d’étanchéité. Une cavité instable dans un moule de 32 ou 64 cavités peut également compliquer l"inspection, le tri et la planification de la production.

Les acheteurs de moules d’emballage n’achètent pas simplement davantage de cavités. Ils achètent la possibilité pour chaque cavité de se comporter de la même manière, plan après plan, au cours d"une véritable campagne de production.

Les quatre principales causes de la variation d"une cavité à l"autre

1. Ventilation des changements pendant la course

Il n’est pas nécessaire que les évents tombent complètement en panne pour créer des problèmes. Les résidus fins, les dépôts ou la contamination peuvent progressivement restreindre la fuite d"air dans une zone locale tandis que les cavités voisines continuent de fonctionner normalement. La cavité affectée peut présenter des marques de brûlure, un remplissage incomplet, une faiblesse de la ligne de soudure ou des éclairs liés à la pression, car le processus est poussé plus fort pour compenser.

Dans un moule d"emballage à cavité élevée, un changement de ventilation dans une cavité doit d"abord être traité comme une condition locale de l"outillage, et non automatiquement comme un problème global de réglage de la machine.

2. Usure de la porte ou dérive des vestiges de la porte

Pour les petites pièces d’emballage, les vestiges de la porte sont faciles à voir pour un client et difficiles à ignorer pour une équipe de production. La géométrie des portes, le comportement des canaux chauds, l"usure locale et les conditions de libération des portes peuvent modifier la manière dont une cavité se remplit ou se libère.

Une cavité qui commence à se comporter différemment peut être surchargée alors qu’une autre est encore en cours de remplissage. Cela peut conduire les opérateurs dans un cycle d’ajustement des processus qui ne produit jamais un résultat véritablement équilibré.

3. Déséquilibre de refroidissement qui apparaît avec le temps

Un circuit de refroidissement peut paraître acceptable lors d’un court essai et révéler ses faiblesses à long terme. Les différences de température entre les cavités affectent le retrait, l"éjection, la brillance, la stabilité dimensionnelle et la cohérence du cycle.

Dans les moules d’emballage, même de petites variations peuvent avoir de l’importance lorsque les parois sont minces, la vitesse de production est élevée ou la finition visible est importante. Si un groupe de cavités commence à produire des pièces avec des dimensions, une brillance ou un comportement de démoulage différents une fois que le moule a atteint l"équilibre thermique, l"équilibre de refroidissement doit faire partie de l"enquête.

4. Flux de matériaux et état de l"outillage

Les changements de matériaux, la contamination, le contenu recyclé ou les voies d"écoulement bloquées peuvent produire un comportement de remplissage inégal. Mais le moule lui-même doit également être vérifié. L"usure des inserts, les surfaces d"étanchéité endommagées, un mauvais alignement ou une déviation locale peuvent créer des bavures ou des variations qu"aucune fenêtre de processus stable ne peut complètement éliminer.

Un éclair se forme lorsque la matière fondue pénètre dans les interstices des surfaces de séparation du moule ou des interfaces des composants. Les facteurs les plus courants incluent une pression excessive dans la cavité, des surfaces d"étanchéité endommagées, un ajustement incorrect, une usure locale des inserts ou une déformation du moule sous pression.

Quand l’ajustement des processus n’est plus la bonne réponse

Un bon technicien de procédés vérifiera les éléments de base : état du matériau, profil de remplissage, pression de maintien, température de fusion, réglage des pinces et performances de refroidissement. Ces chèques comptent. Le risque commence lorsque l’équipe continue d’ajuster un processus auparavant stable parce qu’une ou deux cavités dérivent.

Les changements de processus peuvent être utiles pour le diagnostic. Ils ne remplacent pas la correction d’une carie mécaniquement modifiée.

Ce dont les moules d"emballage multi-cavités stables ont besoin en matière d"outillage

Dans un moule d"emballage à haut rendement, les composants individuels doivent être fabriqués et entretenus comme un système adapté. L"insert de cavité, l"insert de noyau, l"âme filetée, la bague de col, le manchon d"éjection et les zones liées au point d"injection influencent tous la façon dont une fermeture se forme et se libère.

Une production stable à long terme dépend de composants de moule de précision qui assurent une cohérence d'une cavité à l'autre, un remplacement reproductible, une fermeture précise et un comportement à l'usure contrôlé.

Les équipes d’outillage doivent examiner :

• Alignement de la cavité et du noyau dans toutes les positions
• Ligne de séparation et condition d'arrêt dans toute cavité montrant des bavures Profondeur
• , position et propreté de l'évent à la fin de l'écoulement
• Usure de la porte, vestige de la porte et performances des canaux chauds
• Équilibre des canaux de refroidissement pendant un cycle de production complet
• Cohérence du filetage et des caractéristiques d'étanchéité des fermetures
• Interchangeabilité des inserts et des broches de remplacement
• Dossiers d'inspection des composants critiques du moule

C"est le rôle des composants de moule de précision bien contrôlés : non seulement respecter un dessin une fois, mais aider à préserver le même comportement de moulage lorsqu"un outil est entretenu, réparé ou mis à l"échelle.

Pourquoi la stratégie des pièces de rechange doit commencer avant la production

Les acheteurs ne discutent parfois des inserts de rechange qu"après qu"un moule a commencé à perdre des cavités. Pour les outils multi-empreintes de longue durée, cette conversation devrait avoir lieu lors du développement de l"outillage.

Une stratégie planifiée en matière de pièces de rechange permet au propriétaire du moule de définir :

• Quels composants sont critiques pour l'usure
• Quelles dimensions doivent rester interchangeables
• Comment les pièces de rechange sont inspectées
• La rapidité avec laquelle une cavité défectueuse peut être remise en service
• Si des inserts ou des noyaux filetés de rechange adaptés sont nécessaires.
• Comment l'historique de maintenance est-il enregistré par numéro d'empreinte Élément de

Ceci est particulièrement utile lorsqu"un insert endommagé, un composant lié au point d"injection ou un noyau de filetage arrêterait autrement un outil de production ou obligerait l"opérateur à travailler avec des cavités bloquées.

Liste de contrôle de la stabilité des moules à long terme pour les acheteurs d’emballages

Avant d"accepter un moule d"emballage multi-empreintes, les acheteurs doivent demander au fournisseur de s"intéresser à la stabilité en fonctionnement soutenu, et pas seulement à la qualité de l"échantillon lors du premier essai.

Pour les bouchons cosmétiques et les emballages de produits de beauté, l’apparence et la sensation tactile peuvent être tout aussi importantes que les performances dimensionnelles. Pour les emballages médicaux, la traçabilité et le contrôle des remplacements peuvent également être essentiels. Pour les bouchons et les fermetures, les performances d"étanchéité, la sensation de couple et la cohérence des vestiges du portail deviennent souvent les premiers points d"inspection du client.

Pour plus d'exemples d'applications de moulage d'emballages, de bouchons, de produits cosmétiques et médicaux où la cohérence des cavités est importante, consultez notre support d'application pour les projets de moulage par injection à haute cohérence..

Comment SENLAN prend en charge les performances des moules d"emballage

SENLAN Precision fabrique des composants de moules de précision pour les programmes de moulage par injection, en mettant l"accent sur les emballages, les bouchons et fermetures, les emballages cosmétiques et les applications médicales.

Pour les acheteurs confrontés à une dérive de cavité à long terme, la conversation utile est spécifique :

• Quelle cavité sort des spécifications ?
• Quel composant contrôle cette fonctionnalité ?
• Le problème est-il lié à la ventilation, à l'usure du portail, au refroidissement, à l'ajustement des inserts ou à l'alignement ?
• Quel contrôle est requis ?
• Les pièces de rechange peuvent-elles rétablir une production stable sans reconstruire le moule ?

SENLAN prend en charge les inserts de noyau de moule personnalisés, les broches de noyau, les noyaux filetés usinés CNC, les inserts de cavité, les manchons et autres composants de moule critiques à l'ajustement. Nos capacités d'usinage de précision et d'inspection ZEISS CMM aident à vérifier les dimensions critiques et prennent en charge une logique stable de pièces de rechange.

Cette approche est pertinente pour les capsules de bouteilles, les fermetures rabattables, les accessoires d"emballage de recharge, les composants d"emballage cosmétique, les consommables de diagnostic et d"autres applications où la sortie multi-cavité doit rester visuellement et fonctionnellement cohérente.

Guides d"ingénierie connexes

Si vous examinez un moule d'emballage à grande empreinte, comparez des fournisseurs ou étudiez la dérive de production au niveau de l'empreinte, vous pouvez également lire nos articles d'ingénierie sur le moulage par injection et les composants de moules de précision..

Foire aux questions

Qu"est-ce qui cause la défaillance d"une cavité dans un moule d"emballage à plusieurs cavités ?

Une seule cavité peut dériver en raison d"un blocage local des évents, de l"usure des portes, d"une variation du refroidissement, de dommages à l"insert, de problèmes d"alignement ou d"un trajet d"écoulement restreint. Lorsque les autres cavités restent stables, inspectez les conditions locales de l’outillage avant d’apporter des modifications globales importantes au processus.

Pourquoi un flash apparaît-il après qu"un moule ait fonctionné pendant des heures ?

Les bavures qui se développent au cours d"un long travail peuvent être liées à un changement thermique, à une contamination des surfaces d"étanchéité, à des conditions de ventilation, à une usure locale, à un jeu d"insert ou à une pression dans la cavité trop élevée pour l"étanchéité efficace du moule.

L’augmentation de la force de serrage peut-elle résoudre le flash de manière permanente ?

Pas toujours. La force de serrage peut réduire les symptômes dans certains cas, mais les bavures peuvent également être causées par des surfaces de joint endommagées, un mauvais ajustement des plaquettes, une pression excessive dans la cavité, un support de moule faible ou l"usure locale des composants. La cause profonde doit être identifiée avant de recourir à une force de serrage plus élevée.

Pourquoi les inserts de moule interchangeables sont-ils importants pour la production d’emballages ?

Les inserts interchangeables permettent de remplacer de manière contrôlée un composant de cavité endommagé ou usé, réduisant ainsi les temps d"arrêt et aidant à restaurer la cohérence d"une cavité à l"autre sans refaire un moule entier.

Quelles informations un acheteur doit-il envoyer pour un examen de la stabilité du moule ?

Les informations utiles comprennent les dessins de pièces, les dessins de moules si disponibles, les informations sur la résine, le nombre d"empreintes, la cible du cycle, les photos de défauts spécifiques à l"empreinte, les enregistrements de mesures d"échantillons, l"historique de maintenance et l"apparence critique ou les exigences fonctionnelles.

Planifiez une production stable avant qu"une cavité ne devienne un goulot d"étranglement

Un moule d’emballage à haute cavité ne doit pas être jugé uniquement en fonction de sa production de premiers échantillons acceptables. Il convient d"évaluer si chaque cavité reste stable pendant le temps de production réel et si les pièces critiques pour l"usure peuvent être inspectées et remplacées en toute confiance.

Si votre bouchon, fermeture, emballage médical, emballage de recharge ou outil d"emballage cosmétique développe des variations de cavité, des flashs, des problèmes de vestiges de porte ou une instabilité à long terme, envoyez vos dessins, photos de défauts, informations sur les cavités et exigences de sortie attendues pour examen.
