Outillage personnalisé pour le moulage par injection et l"usinage de précision : ce qui compte avant la production

L"outillage personnalisé est l"endroit où un dessin de pièce cesse d"être un fichier de conception et commence à devenir un travail de production. Sur le papier, de nombreuses parties semblent simples. En production, le résultat dépend si l"outillage a été construit autour des risques réels du projet : ajustement, usure, répétabilité, maintenance et capacité à maintenir une qualité stable dans le temps.

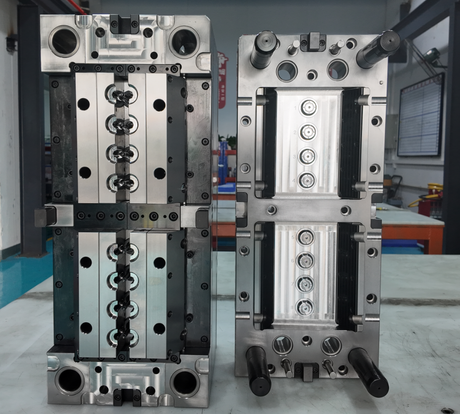

Chez SENLAN , les outils personnalisés ne sont pas traités comme un service d'usinage générique. Il est étroitement lié aux performances des moules à injection, à l’ajustement précis et à l’utilisation en production à long terme. Cela est particulièrement important lorsque l'outillage prend en charge des moules d'emballage, des moules médicaux, des programmes multi-empreintes ou d'autres projets dans lesquels un petit problème d'ajustement peut affecter l'ensemble du moule.

L"outillage personnalisé ne consiste pas seulement à fabriquer une pièce

De nombreux acheteurs considèrent d"abord l"outillage comme l"objet physique lui-même : un insert de moule, un accessoire, une électrode, une jauge ou un composant usiné. Ce n"est qu"une partie de l"histoire.

La véritable valeur de l"outillage personnalisé réside dans le fait qu"il est conçu pour un travail spécifique, une stratégie de tolérance spécifique et un objectif de production spécifique. L’outil ne réussit pas simplement parce qu’il peut être usiné. Cette solution est efficace lorsqu"elle permet au moule de fonctionner de manière plus prévisible, réduit le travail d"ajustement et permet une production reproductible au lieu d"un seul bon échantillon.

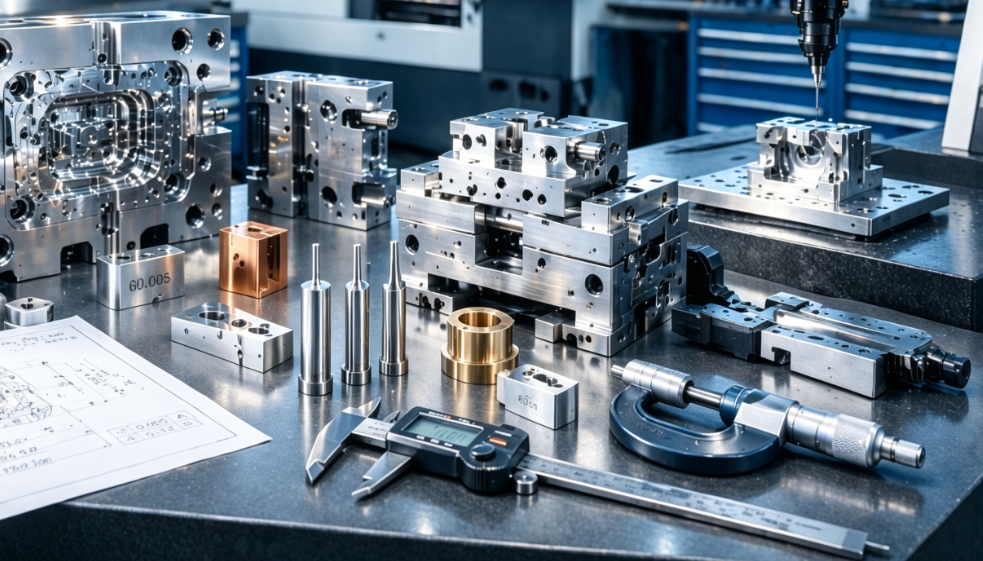

Cela est particulièrement vrai dans les projets qui reposent sur des composants de moule de précision tels que des noyaux, des empreintes, des inserts, des curseurs, des manchons et d'autres pièces critiques à l'ajustement. Dans ces cas-là, la fonction de l’outil compte plus que la seule forme.

Quand la pensée standard cesse de fonctionner

Les composants standards sont utiles, mais ils ne résolvent pas tous les problèmes d’outillage. Une fois qu"un projet comprend des ajustements serrés, des zones d"arrêt spéciales, des zones d"usure, des surfaces cosmétiques, un risque élevé de cavitation ou de révision, le projet va généralement au-delà de la réflexion standard sur catalogue.

C’est à ce moment-là que les outils personnalisés commencent à prendre plus d’importance. Un insert remplaçable peut réduire les coûts de retouche futurs. Une stratégie de sécurité de l’acier peut faciliter les changements ultérieurs. Un meilleur itinéraire EDM peut contrôler une fonctionnalité difficile de manière plus fiable que d"essayer de tout forcer via un simple plan CNC. Un traitement thermique ou un choix de revêtement différent peut améliorer le comportement à l"usure dans un moule à cycle élevé.

En d"autres termes, l"outillage personnalisé est plus important lorsque la vraie question n"est plus « Est-ce que cela peut être réalisé ? » mais « Est-ce que cela peut être réalisé d"une manière qui fonctionne toujours en production ? »

Pourquoi c"est important dans le moulage par injection

Le moulage par injection est souvent jugé par les pièces moulées, mais la véritable stabilité commence généralement par l"outillage qui les sous-tend. Si les composants du moule ne s"ajustent pas correctement, ne s"usent pas de manière constante ou ne conservent pas leurs dimensions grâce à l"usinage, au traitement thermique et à l"ajustement, le processus de moulage continuera à absorber ces problèmes plus tard.

C'est pourquoi les décisions en matière d'outillage doivent être liées à l'application de moulage réelle. Un projet construit pour le moulage par injection plastique nécessite plus qu’un devis d’usinage général. Il faut prêter attention à la conception de l'arrêt, à la ventilation, à l'influence du refroidissement, à la stratégie de remplacement et au comportement de l'outil après des cycles répétés.

Pour les applications d’emballage et médicales, cela devient généralement encore plus important car l’outillage est censé prendre en charge un rendement élevé, un comportement de cavité reproductible et une tolérance plus courte aux temps d’arrêt.

Ce que les acheteurs devraient vérifier avant de couper l’acier

De nombreux problèmes d’outillage sont plus faciles à prévenir qu’à corriger. Avant que le projet n’entre en production complète, il est utile de confirmer rapidement quelques points pratiques :

• Quelles dimensions sont vraiment critiques pour le fonctionnement
• Quelles surfaces affectent le démoulage, l'étanchéité ou l'apparence
• Le choix de l'acier correspond-il à la résine, au niveau d'usure et à la durée de vie cible du moule
• Les inserts doivent-ils être modulaires pour une révision ou une maintenance plus facile
• Les étapes d'électroérosion, de meulage ou de polissage affecteront la stratégie d'ajustement final
• Ce qui doit être vérifié lors du premier essai, au lieu d'attendre des problèmes ultérieurs

Ces questions semblent simples, mais elles déterminent souvent si l"outillage sera stable plus tard. Plus ils sont discutés clairement dès le départ, plus le devis et le plan d’outillage deviennent utiles.

Comment nous abordons les projets d"outillage personnalisé

Chez SENLAN, le travail d"outillage personnalisé commence généralement par la fonction de la pièce et le rôle de l"outil à l"intérieur du moule ou du processus de fabrication. Certains emplois concernent principalement l’ajustement et l’interchangeabilité. Certains concernent la résistance à l’usure. D"autres visent à maintenir la cohérence de la cavité ou à réduire le risque de reprise lors de modifications futures.

C"est pourquoi le projet ne doit pas être traité comme une commande d"usinage unique. Différents travaux d"outillage peuvent nécessiter différents itinéraires en usinage CNC, EDM, meulage, traitement thermique, polissage, texturation ou revêtement. La bonne voie dépend de ce que l’outil doit réellement faire en production.

Si vous souhaitez comprendre le lien entre cela et l'équipement, l'inspection et le contrôle des processus, notre page sur les avantages techniques donne une image plus claire de la manière dont l'usinage et la vérification soutiennent le fonctionnement des outils axés sur la production.

L"outillage personnalisé est souvent une question de contrôle des risques

Les acheteurs se concentrent souvent en premier sur le délai de livraison et le prix. Ces deux points sont importants, mais les outils personnalisés permettent également de contrôler les risques.

Une meilleure décision en matière d"outillage peut réduire le risque d"éclair lors des arrêts. Cela peut réduire le montage du banc lors de l"assemblage. Cela peut faciliter le remplacement des pièces de rechange. Cela peut raccourcir le chemin entre l’essai et la correction, car l’outil a été conçu dans une logique de révision. Cela peut également réduire les coûts de maintenance futurs en plaçant dès le départ des matériaux résistants à l’usure ou des détails remplaçables au bon endroit.

C'est pourquoi l'outillage personnalisé doit être considéré comme faisant partie de la stratégie de moulage complète, et non comme un simple achat isolé. Pour une vue plus large de la façon dont nous connectons l’usinage, l’assistance à la conception de moules et les besoins de production, vous pouvez également consulter notre page de solutions d’outillage et de moules personnalisés .

Quoi envoyer pour un devis plus utile

Un devis rapide est utile. Un devis utile, c’est mieux.

Si vous souhaitez un retour plus précis dès le début, il est utile d’envoyer plus qu’un simple fichier 3D. Dans la plupart des projets d"outillage, la qualité du devis s"améliore lorsque le fournisseur comprend également l"objectif de production derrière la géométrie.

Les informations suivantes sont généralement utiles :

• Dessins CAO 3D et 2D
• Informations sur la résine ou le matériau de travail
• Dimensions critiques ou priorités liées à l'ajustement
• Exigences de finition ou de texture de surface
• Volume annuel attendu ou objectif de production
• Problèmes connus s'il s'agit d'une reconstruction, d'une réparation, ou transfert d'outil
• Délai prévu et destination d'expédition

Lorsque ces points sont clairs, le fournisseur peut juger le projet de manière plus pratique au lieu de citer uniquement la forme, la taille et le temps d"usinage approximatif.

La validation ne doit pas attendre la fin

Dans de nombreux projets, la validation est considérée comme l"étape finale. En pratique, cela fonctionne mieux lorsque la réflexion sur la validation commence plus tôt.

Pour les outils personnalisés, la validation peut signifier des contrôles dimensionnels, une vérification de l"ajustement, un examen des risques d"usure, une planification d"inspection ou un retour d"essai confirmant si l"outil est prêt pour des conditions de production réelles. Même lorsque l’outillage semble correct après usinage, la vraie question est de savoir s’il se comportera correctement après assemblage et lors d’utilisations répétées.

Si votre équipe a besoin de documents de référence lors de l'examen des fournisseurs, vous pouvez visiter notre page de téléchargement pour voir le type d'inspection et de documentation qualité que nous mettons à disposition.

Pensée finale

Un bon outillage personnalisé ne commence pas avec une machine. Cela commence par une compréhension claire de ce que l"outil doit faire, où se situe le risque de production et ce qui doit rester stable après le premier échantillon.

C’est la différence entre acheter un article usiné et construire un outillage réellement prêt pour la production. Si vous examinez un nouveau programme de moule, un jeu d"inserts de remplacement, un montage, une jauge ou tout autre travail d"outillage critique en termes d"ajustement, la meilleure étape suivante est généralement une discussion technique avant la découpe de l"acier.

Si vous souhaitez que nous examinions votre projet, vous pouvez envoyer des dessins, des détails sur les échantillons et les exigences de production via notre page de contact..
