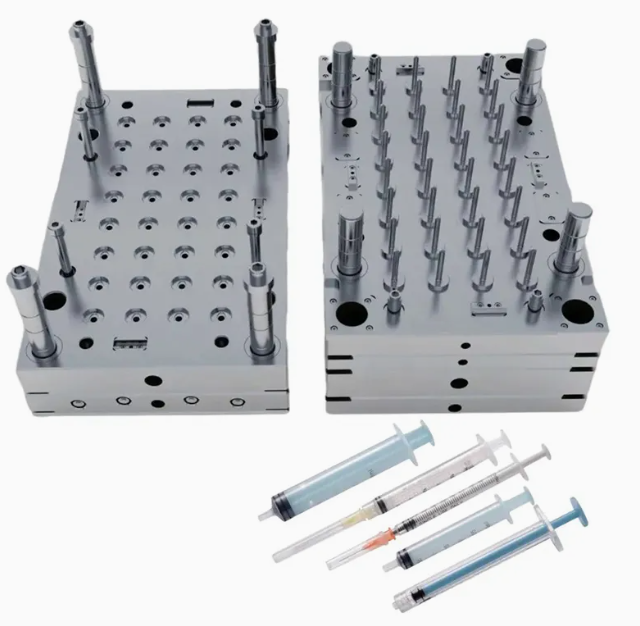

Moules multi-empreintes pour la production médicale à grand volume

La transition des essais cliniques ou de la fabrication en faible volume vers une production commerciale en grand volume marque un point d’inflexion critique. Cela nécessite un changement fondamental dans votre stratégie globale d’outillage pour faire évoluer efficacement les opérations. L’augmentation du volume de production introduit une tension fondamentale majeure. Vous devez multiplier considérablement la production tout en maintenant des tolérances dimensionnelles strictes et une conformité stricte aux réglementations médicales. Tout écart mineur peut entraîner des retards coûteux, des risques pour les patients ou de graves revers réglementaires.

Cet article propose une évaluation technique et commerciale des moules multi-cavités pour la fabrication de composants médicaux. Nous nous concentrons étroitement sur les seuils de coûts, les risques de conception technique et les exigences de validation complexes. Vous découvrirez exactement comment naviguer dans l’équilibrage des coureurs, la gestion thermique avancée et les normes réglementaires strictes. Nous définirons également des critères concrets pour présélectionner des partenaires de fabrication compétents. Le respect de ces directives garantit une production fluide et continue à haut volume de vos appareils de santé les plus critiques.

Points clés à retenir

• CapEx par rapport au coût pièce par pièce : les moules multi-empreintes nécessitent un investissement initial important en outillage, mais réduisent considérablement les coûts par pièce pour des volumes dépassant plus de 250 000 unités par an.

• Complexité de la validation : les normes de réglementation médicale exigent une validation rigoureuse du QI/OQ/PQ ; chaque cavité doit être vérifiée indépendamment pour répondre aux spécifications.

• Contraintes de conception : les outils à forte cavitation exigent une analyse rhéologique avancée, une gestion thermique précise et des systèmes de canaux parfaitement équilibrés pour empêcher les variations d'une pièce à l'autre.

• Atténuation des risques : le choix entre des moules multi-empreintes et plusieurs moules à empreinte unique dépend fortement de la disponibilité de la résine, de la capacité de la presse et des besoins de redondance de la chaîne d'approvisionnement.

L"analyse de rentabilisation : quand passer aux moules multi-empreintes pour le secteur médical

La décision de passer à l’échelle nécessite un examen financier très minutieux. Vous devez identifier les points de croisement de volumes spécifiques dès le début de la phase de planification. Généralement, ce seuil se situe entre 250 000 et un million de pièces annuelles. A ce stade précis, le retour sur investissement justifie l"achat d"un outil de grande capacité à 4, 8, 16 ou 32 empreintes. Les dépenses en capital initiales sont considérablement élevées. Cependant, les coûts par pièce diminuent considérablement à mesure que votre volume de production augmente.

Nous devons soigneusement ventiler les coûts d’outillage initiaux par rapport aux coûts de production continus. Considérez la réduction du temps de cycle comme votre principal mécanisme d’économie. Des cycles plus rapides signifient des taux horaires machine inférieurs par pièce. L’empreinte des salles blanches représente une prime considérable dans les environnements de fabrication médicale. Maximiser votre production par cycle réduit activement cette exigence coûteuse en matière d"empreinte. Vous pouvez produire plus de composants en utilisant moins de machines de moulage par injection. Cette efficacité spécifique protège directement vos marges bénéficiaires tout au long du cycle de vie du produit.

Une transition intelligente repose sur des mathématiques vérifiables plutôt que sur des hypothèses. Vous devez analyser les dépenses d"outillage amorties par rapport aux objectifs de production quotidiens. Les fabricants de dispositifs médicaux sont souvent confrontés à des contraintes budgétaires lors de la commercialisation. Donner la priorité aux économies de pièces à long terme l"emporte généralement sur le choc initial d"un outil robuste.

Facteurs de comparaison de l’échelle de production et des coûts d’outillage

Moules multi-empreintes ou moules familiaux : critères d"évaluation

Cela permet de définir clairement les solutions de moulage disponibles avant de couper l"acier. Les outils multi-empreintes dédiés produisent simultanément plusieurs pièces identiques au cours d’un cycle. Les moules familiaux produisent des composants entièrement différents à l’intérieur d’une seule base d’outils. Certaines équipes d"ingénieurs envisagent des moules familiaux pour économiser les coûts d"investissement initiaux. Nous devons aborder directement la réelle faisabilité médicale de cette approche.

Les moules familiaux introduisent des risques extrêmes en matière de conception et de réglementation pour la production médicale. Ils souffrent intrinsèquement de débits de polymère déséquilibrés. Différentes géométries de pièces entraînent des taux de retrait variables dans les différentes cavités. Cette réalité physique crée un scénario de cauchemar absolu pour la validation médicale. Les ingénieurs ont du mal à maintenir des dimensions précises pour chaque pièce unique. Par conséquent, dédiés aux les moules multi-cavités pièces médicales restent la norme mondiale de l’industrie. Ils garantissent la conformité et une précision hautement reproductible à chaque cycle.

Vous devez également évaluer attentivement les options de redondance à cavité unique. Comparez un grand outil à 16 empreintes avec quatre outils distincts à 4 empreintes. Un seul outil à cavité élevée introduit un point de défaillance majeur. Si l’outil plante, votre production s’arrête complètement. Plusieurs outils plus petits offrent une excellente redondance intégrée pour les chaînes d’approvisionnement critiques. Cependant, ils augmentent les calendriers de maintenance, les efforts de validation et les taux d’utilisation des machines. Vous devez peser ces risques précis par rapport à vos accords spécifiques d’approvisionnement hospitalier.

Réalités techniques et risques de conception en cas de forte cavitation

Les outils à forte cavitation présentent des obstacles techniques uniques et complexes. Nous sommes confrontés à plusieurs contraintes physiques critiques lors de la phase de conception initiale. Gérer ces risques avec succès évite les pannes catastrophiques lors de la production de masse.

1. Équilibrage du système de coureurs : Vous avez absolument besoin de coureurs naturellement équilibrés. L’équilibrage artificiel atteint rarement les tolérances extrêmement strictes requises par la FDA. Nous devons ici faire la distinction entre les canaux froids et chauds. Les canaux chauds posent des problèmes spécifiques de dégradation des matériaux. Les polymères médicaux sensibles comme le PEEK ou les biorésorbables se dégradent facilement sous une exposition prolongée à la chaleur. Les canaux froids offrent souvent des voies d'écoulement plus sûres pour ces résines sensibles.

2. Gestion thermique : la disposition des canaux de refroidissement devient exponentiellement plus complexe à mesure que le nombre de cavités augmente. Les ingénieurs doivent activement empêcher les variations de température d’une cavité à l’autre à travers les plaques d’acier. Des températures inégales du moule provoquent une déformation imprévisible et un retrait important du matériau. La turbulence précise de l'eau de refroidissement garantit des dimensions uniformes sur toutes les pièces fabriquées.

3. Empilement des tolérances : les tolérances d'usinage s'empilent rapidement à l'intérieur de grandes bases en acier. Une infime variation de ±0,001' sur une seule dimension se compose facilement dans 32 cavités. Cet empilement mathématique risque sérieusement de produire des pièces médicales non conformes aux spécifications. Les fabricants d'outils doivent faire preuve d'une extrême précision et utiliser de l'acier inoxydable 420 de haute qualité pendant l'usinage.

4. Analyse des flux de moule : Une simulation rhéologique avancée reste strictement nécessaire. Les ingénieurs doivent effectuer ces analyses numériques avant de couper un acier physique. Le logiciel de simulation prédit de manière fiable les lignes de soudure dangereuses à l’intérieur de la géométrie de la pièce. Il identifie également les emplacements de ventilation nécessaires pour éviter les brûlures de gaz piégés. Cette étape proactive évite des semaines de retouche coûteuse des outils plus tard.

Dynamique de conformité et de validation réglementaires (IQ/OQ/PQ)

La fabrication médicale opère sous une surveillance mondiale extrêmement stricte. Les normes de qualité telles que ISO 13485 et FDA 21 CFR Part 820 dictent l"ensemble de votre processus. La charge de validation a un impact considérable sur vos premières décisions de mise à l"échelle.

• Le fardeau de la validation : un outil à 32 empreintes exige des efforts d'inspection massifs de la part de votre équipe qualité. Vous devez effectuer des inspections dimensionnelles complètes des pièces de chaque cavité. Les ingénieurs réalisent des études de capabilité complexes (CpK/PpK) pour chaque cavité indépendamment. Vous ne pouvez pas simplement tester une cavité et supposer que le reste passera automatiquement. Souvent, un CpK supérieur à 1,33 constitue la référence obligatoire.

• Surveillance de la pression de la cavité : les capteurs intégrés au moule assurent une surveillance critique en temps réel. Des technologies telles que RJG surveillent et documentent rigoureusement chaque cliché plastique. Ces données très spécifiques garantissent une conformité de moulage découplée. Il garantit également une traçabilité complète des lots si un hôpital signale un défaut.

• Traçabilité : vous avez besoin de mécanismes de contrôle qualité en aval infaillibles. Les fabricants gravent souvent de minuscules numéros de cavité directement sur la surface des pièces médicales. Cette numérotation permet une identification rapide et précise lors de la gestion des rappels. Si une cavité s'écarte des spécifications, vous savez instantanément quelles pièces isoler. Vous évitez de mettre au rebut tout un lot de production inutilement.

Présélection d"un partenaire de fabrication pour le moulage médical

Trouver le bon partenaire de fabrication détermine votre succès commercial ultime. Les outils à grand volume nécessitent des protocoles de maintenance préventive stricts et continus. Votre partenaire doit maintenir des salles d’outillage internes entièrement équipées. Ils ont besoin de pouvoir réparer directement les portes, les évents et les broches centrales localement. L’envoi d’outils hors site rompt complètement la chaîne de traçabilité vitale. Cette rupture de chaîne peut facilement déclencher un processus de revalidation obligatoire et très coûteux.

L’infrastructure des salles blanches nécessite une vérification minutieuse sur site. Renseignez-vous spécifiquement auprès de votre partenaire sur ses capacités en salle blanche ISO classe 7 ou 8. Assurez-vous que ces salles blanches spécifiques peuvent réellement abriter les lourdes presses à injection requises. Les grands outils multi-empreintes nécessitent des machines à fort tonnage. De plus, observez s’ils utilisent des systèmes robotisés de retrait de pièces. La manipulation automatisée empêche la contamination humaine et garantit des temps de cycle cohérents.

Enfin, exigez de tout fournisseur potentiel un historique de validation fondé sur des preuves. Demandez aux fournisseurs des exemples épurés d’anciens protocoles PQ. Discutez de leur approche technique spécifique pour résoudre les déséquilibres de cavité pendant la phase OQ. Un partenaire hautement compétent partagera volontiers sa méthodologie de dépannage. Ils démontreront exactement comment ils garantissent la conformité de la FDA sous pression.

Conclusion

L’augmentation de la production de dispositifs médicaux nécessite un cadre décisionnel solide et fondé sur des données probantes. Les moules à forte cavitation destinés aux applications médicales ne sont pas simplement des versions plus grandes d’outils standards. Ils représentent des systèmes techniques très complexes. Ils exigent une ingénierie de précision intense, une maîtrise thermique et des efforts de validation massifs. Les approcher avec désinvolture conduit à des échecs coûteux.

Basez vos décisions finales en matière d"outillage sur des prévisions de volume hautement vérifiables. Allouez des contraintes budgétaires réalistes spécifiquement adaptées aux phases de validation étendues. De plus, évaluez minutieusement la véritable compétence technique du partenaire de moulage que vous avez choisi avant de signer des contrats.

Nous vous recommandons fortement de planifier un examen rigoureux de la conception pour la fabrication (DFM) dès le début du processus. Demandez à votre partenaire en ingénierie de réaliser une analyse complète des coûts de production pour votre composant médical spécifique. En prenant ces mesures proactives, vous garantissez que votre transition vers une fabrication à grand volume reste rentable, conforme et totalement sécurisée.

FAQ

Q : Combien de temps faut-il pour construire et valider un moule multi-empreintes pour pièces médicales ?

R : Il est plus important de définir des attentes réalistes que de croire aux promesses du prototypage rapide. En règle générale, l’usinage des outils en acier nécessite 10 à 16 semaines. Ensuite, attendez 4 à 8 semaines supplémentaires pour une validation rigoureuse du QI/OQ/PQ. Les exigences réglementaires médicales interdisent de précipiter ces étapes d’inspection. Des outils complexes à 32 empreintes pourraient même repousser ces délais spécifiques plus loin. Une bonne planification évite des retards inattendus dans l’entrée sur le marché.

Q : Tous les plastiques de qualité médicale peuvent-ils être utilisés dans des moules à forte cavitation ?

R : Non, les contraintes matérielles jouent un rôle majeur dans la conception des outils. Les résines très visqueuses ou thermiquement sensibles limitent souvent le nombre maximum de cavités. Certains silicones médicaux ou polymères biorésorbables souffrent de problèmes de chute de pression. Ils sont également confrontés à de graves problèmes de temps de séjour dans les canaux chauds. Les ingénieurs doivent soigneusement adapter le polymère choisi au nombre de cavités pour éviter la dégradation du matériau.

Q : Que se passe-t-il si une cavité dans un moule multi-empreintes tombe en panne pendant la production ?

R : Les techniciens effectuent un processus appelé « blocage » ou « aveuglement » de la cavité endommagée. Cette action physique crée un impact temporaire sur l’équilibre global du coureur. La dynamique du flux de fusion changera immédiatement. D"un point de vue réglementaire, l"exécution d"un outil modifié nécessite une documentation stricte. Vous ne pouvez exécuter des outils en aveugle que dans des conditions de risque spécifiques et pré-approuvées avant la maintenance planifiée.
