Moule pour bouchon de bec et moule pour bouchon de bouteille : quelle est la différence ?

Au niveau partiel, un bouchon de bec verseur et un bouchon de bouteille peuvent se ressembler. Les deux peuvent utiliser des threads. Les deux peuvent inclure des détails inviolables. Les deux nécessitent une étanchéité stable. Mais du point de vue de l’outillage, il ne s’agit pas du même projet.

Un moule de capsule de bouteille est généralement construit autour d"un col rigide et d"un environnement de bouchage mature. Un capuchon de bec verseur de sachet fait partie d"un système de fermeture de sachet à bec verseur, dans lequel le capuchon doit fonctionner avec un raccord, un sachet flexible et un comportement de distribution réel en cours d"utilisation. Cela change ce que le moule doit optimiser, ce qui peut mal se passer et comment la fermeture doit être validée avant la production.

Comparaison rapide : moule pour bouchon de bec et moule pour bouchon de bouteille

• Système : goulot de bouteille sur un récipient rigide par rapport au film bouchon + raccord + pochette dans un emballage flexible.
• Ce qui décide du succès : répétabilité à grande vitesse par rapport à l'appariement du bouchon et à la sensation d'étanchéité.
• Risque principal : variation d'une cavité à l'autre par rapport aux fuites du système à travers le bouchon, le raccord et l'interaction du film.
• Objectif de validation : ajustement de la finition du col et performances de la ligne par rapport à la sensation de couple assemblé, la résistance à la compression, le comportement au transport et la refermeture.
• Priorité de l'outillage : rendement, répétabilité et maintenance par rapport à la fenêtre correspondante, au contrôle de la surface d'étanchéité et aux pièces d'usure dans les zones de filetage/joint.

Système de pochette à bec vs système de bouteille rigide

Un flacon rigide confère au bouchon une géométrie de référence stable. La finition du col, l"interface d"étanchéité et le comportement de bouchage sont tous liés à un récipient dur qui ne se déforme pas beaucoup en utilisation normale.

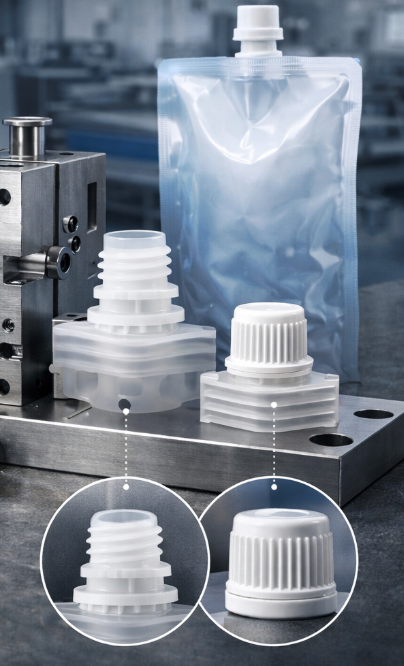

Une fermeture de pochette à bec fonctionne différemment. Le capuchon se ferme sur un raccord fixé à un film flexible et non à un col rigide. Cela signifie que le système de fermeture est plus sensible à la correspondance du filetage du bouchon, à la géométrie du joint d"étanchéité et au comportement de la pochette pendant le remplissage, la compression, le transport et les ouvertures répétées.

Si vous souhaitez d'abord voir à quoi ressemble cette différence du côté du bec, notre page produit de moule de bouchon de bec personnalisé est la meilleure page complémentaire à cet article.

Ce pour quoi les moules de bouchons de bouteilles sont optimisés : la répétabilité à grande vitesse

La plupart des programmes de moulage de capsules de bouteilles sont construits autour d’un objectif principal : une production stable à grande échelle. Le moule doit conserver les détails du filetage, les surfaces d"étanchéité et le comportement de la cavité suffisamment cohérents pour permettre une production continue avec des ajustements limités.

C'est pourquoi les examens des moules pour capsules de bouteilles commencent généralement par des questions telles que le nombre de cavités, les attentes en matière de cycle, l'accès pour la maintenance et la manière de garantir que toutes les cavités se comportent de la même manière. Si vous souhaitez un exemple concret de ce type de programme, notre page Moule pour capsules de bouteilles 24 empreintes montre plus clairement les priorités.

Ce pour quoi les moules de bouchon de bec sont optimisés : correspondance des bouchons et des raccords

Un moule pour bouchon de bec a un centre de gravité différent. Au lieu d’optimiser uniquement le bouchon en tant que pièce autonome, le moule doit supporter un système de fermeture adapté.

Dans une fermeture de sachet à bec verseur, le capuchon doit s"engager correctement dans le raccord, créer la sensation d"étanchéité souhaitée, fournir un couple de fermeture stable et constant et maintenir un comportement d"inviolabilité prévisible. Si le capuchon semble correct en lui-même mais ne se comporte pas correctement sur le raccord correspondant, le moule n"a pas résolu le véritable problème d"emballage.

Pour les lecteurs qui veulent d'abord le côté définition, notre guide de montage du bec explique pourquoi le montage ne peut pas être traité comme un simple détail moulé.

Les 3 priorités de l"expérience de fermeture : étanchéité, sensation de couple et cohérence TE

Scellage

Dans un bouchon de bouteille, l’étanchéité est principalement liée au bouchon et à l’interface du goulot de la bouteille. Dans un système de sachets, le scellage est influencé par davantage de variables : du bouchon à l"ajustement, de l"ajustement au film, de la déformation du sachet et de la façon dont l"emballage est manipulé après le remplissage. C"est pourquoi les bouchons à bec verseur sont généralement plus sensibles aux décisions de surface d"étanchéité que les capsules de bouteilles standard.

Sensation de couple

Un bouchon de bouteille peut tolérer de légères variations si le processus de bouchage est mature et si la finition du col est cohérente. Un bouchon de bec de poche est souvent plus sensible dans la main. L"engagement du filetage, la variation du retrait, le flash local, la ventilation et la variation de la cavité peuvent tous se manifester par une sensation d"ouverture ou de refermeture différente.

Cohérence inviolable

Le comportement à la rupture de la bande inviolable peut également être plus exigeant dans les fermetures de sachets. La géométrie du pont, la ténacité des matériaux, l"équilibre de refroidissement et les interférences avec le montage affectent tous la question de savoir si le bracelet se casse proprement et de manière cohérente. En outillage, ces domaines bénéficient souvent d’inserts remplaçables et d’une logique de maintenance plus soignée.

Risque de fuite : d"où viennent les fuites

Les fuites dans les bouchons des bouteilles et les fuites dans les sachets à bec ne proviennent généralement pas du même endroit.

Dans les projets de capsules de bouteilles, les fuites sont souvent dues à la répétabilité du filetage, au contrôle de la surface d"étanchéité ou à la variation du bouchon au col. Dans les systèmes de sachets à bec verseur, les fuites peuvent également provenir de la géométrie du raccord, de la liaison du raccord au film, d"une inadéquation d"étanchéité du capuchon et du raccord, des contraintes de transport ou du comportement de compression du sachet.

C’est pourquoi l’examen du moule d’un bouchon de bec doit généralement aller au-delà du bouchon lui-même. Dans de nombreux projets de recharge-emballage, la meilleure question n"est pas « La pièce se scelle-t-elle sur le banc ? » mais « Le système assemblé continue-t-il à se sceller après le remplissage, l"expédition, la manipulation et une utilisation répétée ? »

Liste de contrôle d"examen des outils (questions RFQ / DFM)

Le processus de révision devrait commencer différemment selon le système de fermeture que vous construisez.

Pour un moule de bouchon de bouteille, confirmez :

• interface standard et d'étanchéité
• nombre de cavités et sortie
• cycle cible et attentes des canaux
• zones d'usure et accès à la maintenance

Pour un moule de bouchon de bec verseur, confirmez :

• correspondance des filetages du raccord du capuchon et géométrie du terrain
• d'étanchéité sensation de couple cible lors de l'ouverture et de la refermeture
• exigence d'inviolabilité et attentes en matière de comportement à la rupture
• film du sachet, méthode de scellage et conditions de remplissage/bouchage
• pièces d'usure et stratégie d'insert remplaçable dans les zones de filetage et d'étanchéité

Validation : que devrait-on tester différemment ?

C"est là que la différence devient pratique.

La validation du bouchage des bouteilles se concentre généralement sur :

• ajustement du capuchon au col et intégrité de l'étanchéité distribution
• des performances de bouchage à grande vitesse
• et contrôles du cycle de température, le cas échéant

La validation de la fermeture du sachet à bec ajoute généralement :

• contrôles de l'assemblage du capuchon dans les cavités
• contrôles des fuites après compression, inversion, ou lors d'une manipulation de type transport,
• constance du couple de fermeture après des cycles d'ouverture et de fermeture répétés,
• comportement de rupture de bande inviolable dans des conditions réelles de préhension de l'utilisateur,
• effet de l'ajustement et de la variation du film sur les performances de fermeture.

Si vous voulez voir comment cela se déroule dans un véritable projet d'ensemble assorti, notre dossier d'application de pochette de recharge cosmétique couvre le côté validation plus en détail.

Pourquoi les équipes d"emballage sous-estiment souvent la différence

Il est facile de supposer que les deux projets ne sont que des « moules à bouchons ». Mais ils résolvent des problèmes d’emballage différents.

Les programmes de capsules de bouteilles concernent généralement la répétabilité, le rendement et la stabilité du scellage sur des récipients rigides. Les programmes de bouchons de bec verseur concernent plus souvent le comportement du système : pochette, ajustement, bouchon et expérience utilisateur en même temps. C’est pourquoi le développement de moules pour bouchons de bec verseur nécessite généralement une fenêtre d’examen plus large que le développement de moules pour bouchons de bouteilles.

Pour les équipes qui planifient un nouveau projet, la solution la plus rapide consiste généralement à examiner le système de fermeture dès le début, plutôt que d'essayer de corriger les inadéquations après que l'outillage a déjà été coupé. Si vous souhaitez démarrer cette discussion, utilisez notre page de contact.

FAQ

Pourquoi le couple varie-t-il davantage dans les bouchons de sachets à bec que dans les bouchons de bouteilles ?

Parce que la fermeture doit fonctionner comme un système adapté. La cohérence du profil du filetage, le comportement au rétrécissement, les bavures, la ventilation, la variation de l"ajustement et les effets de manipulation liés au sachet peuvent tous se manifester par des changements dans la sensation d"ouverture ou de refermeture.

Quelles sont les causes des fuites dans les fermetures de sachets à bec : capuchon, raccord ou film ?

N"importe lequel des trois peut contribuer. Les fuites proviennent souvent de l’interaction entre l’étanchéité du bouchon et du raccord, la géométrie du raccord, la liaison au film du sachet et la manière dont le bouchon est assemblé et utilisé après le remplissage.

Pouvez-vous fabriquer un moule de capuchon et un moule de montage comme un ensemble assorti ? Quel est l"avantage ?

Oui. L"examen conjoint du capuchon et du raccord permet de réduire plus tôt la fenêtre de correspondance, d"améliorer l"étanchéité et la cohérence du couple et de rendre la validation plus significative avant la finalisation de l"outillage de production.

Un moule pour bouchon de bec verseur est-il toujours plus complexe qu"un moule pour bouchon de bouteille ?

Pas toujours en géométrie pure. La plus grande différence réside généralement dans la validation et le comportement du système. Un moule de bouchon de bec dépend souvent davantage du raccord correspondant et de l"environnement de la pochette.

Quand devrions-nous traiter un bouchon comme un projet de bouchon de bec verseur plutôt que comme un projet de bouchon de bouteille ?

Dès que le capuchon doit s"adapter à un raccord, interagir avec un film flexible ou être validé concernant la distribution, le comportement de compression ou la manipulation du sachet. À ce stade, il ne s’agit plus simplement d’un programme standard de bouchage de bouteilles.
