Moulage par injection de dispositifs médicaux : un guide complet

Le secteur de la santé exige les plus hauts niveaux de précision, de biocompatibilité et de fiabilité, ce qui fait du processus de fabrication des dispositifs médicaux un domaine spécialisé à part entière. À mesure que les besoins en matière de santé mondiale évoluent, le recours à une technologie de haute qualité de moulage par injection est monté en flèche. Des instruments chirurgicaux permettant de sauver des vies aux outils de diagnostic simples, la capacité à produire des géométries complexes avec une précision reproductible est primordiale. Ce guide explore comment les techniques de fabrication avancées garantissent que chaque composant répond aux normes de sécurité strictes requises pour les soins aux patients.

Le moulage par injection de dispositifs médicaux est un processus de fabrication hautement réglementé utilisé pour produire des pièces en plastique de qualité médicale en injectant un matériau fondu dans un moule d'injection de précision dans un environnement de salle blanche afin de garantir la stérilité, la biocompatibilité et la précision dimensionnelle.

Naviguer dans le paysage de la fabrication médicale nécessite une compréhension approfondie de la science des matériaux, de la conformité réglementaire et de l’ingénierie mécanique. En intégrant des solutions avancées telles qu'un moule d'injection plastique à canaux chauds et en utilisant des techniques précises d'usinage CNC pour le moulage par injection , les fabricants peuvent atteindre les tolérances strictes nécessaires aux applications de soins de santé. Ce guide complet vous guidera à travers les matériaux, techniques et normes essentiels qui définissent le moulage par injection médical moderne.

Table des matières

• Votre assistant de sélection de matériaux

• Qu’est-ce que le moulage par injection médicale ?

• Applications courantes de moulage par injection médicale

• Techniques clés du moulage par injection médicale

• Matières plastiques utilisées pour le moulage par injection médicale

• Normes et exigences en matière de moulage par injection médicale

Votre assistant de sélection de matériaux

L'assistant de sélection de matériaux est un cadre stratégique utilisé pour évaluer les propriétés physiques, chimiques et biologiques des polymères afin de garantir leur compatibilité avec le moule d'injection et l'application médicale finale.

Choisir la bonne résine est la première et la plus critique étape dans la création de composants de moulage par injection à usage médical . Contrairement aux biens de consommation standard, les matériaux médicaux doivent résister à des processus de stérilisation tels que l'autoclavage, les rayons gamma ou l'oxyde d'éthylène (EtO). La logique « assistant » consiste à croiser les exigences mécaniques du dispositif avec les caractéristiques d'écoulement requises par le moule d'injection . Par exemple, une résine à haute viscosité peut nécessiter un moule d'injection plastique à canaux chauds spécialisé pour maintenir des températures constantes et éviter la dégradation du matériau.

De plus, le processus de sélection doit tenir compte de l’interaction à long terme entre le plastique et le corps humain. Les tests de biocompatibilité (tels que la norme ISO 10993) garantissent que le matériau ne libère pas de produits chimiques nocifs et ne provoque pas de réactions indésirables. Les concepteurs utilisent souvent l'usinage CNC pour les prototypes de moulage par injection afin de tester différents matériaux dans une géométrie réelle avant de s'engager dans une production à grande échelle. Cela évite des erreurs coûteuses dans lesquelles un matériau pourrait bien fonctionner en laboratoire mais échouer dans l'environnement haute pression d'un moule d'injection multi-empreintes..

Enfin, la résistance à la fissuration sous contrainte environnementale (ESCR) est un facteur majeur. Les dispositifs médicaux sont fréquemment exposés à des désinfectants agressifs et à des fluides corporels. L'assistant de sélection de matériaux aide les ingénieurs à choisir des polymères qui conservent leur intégrité structurelle au fil du temps. Que vous développiez des systèmes d'administration de médicaments ou des composants de moulage par injection pour des emballages cosmétiques qui nécessitent une esthétique de qualité médicale, le choix de la résine dicte le succès de l'ensemble du cycle de fabrication.

Qu’est-ce que le moulage par injection médicale ?

Le moulage par injection médicale est le processus de fabrication de composants en plastique pour le secteur de la santé en forçant des polymères de qualité médicale dans un moule d'injection conçu sur mesure sous haute pression.

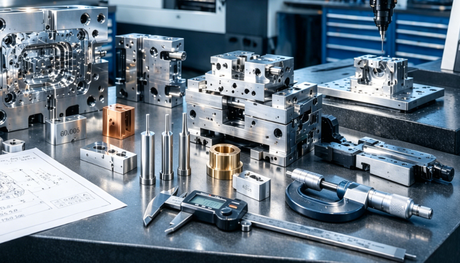

À la base, ce processus est une évolution du moulage plastique standard, mais avec des enjeux nettement plus élevés et des contrôles plus stricts. Le processus commence par la création d'un outil de haute précision, souvent fabriqué par usinage CNC pour le moulage par injection, afin de garantir que chaque micron de la conception est capturé. Une fois le moule d’injection chargé dans la presse, les granulés de plastique sont fondus et injectés dans les cavités. Étant donné que les pièces médicales ont souvent des parois minces ou des canaux internes complexes, la précision du moule d'injection est le facteur décisif dans la qualité des pièces.

L’environnement dans lequel cela se produit est tout aussi important que les machines. La plupart des moulages médicaux ont lieu dans des salles blanches certifiées ISO (classe 7 ou classe 8) pour empêcher les contaminants en suspension dans l'air de s'incruster dans le plastique. L'utilisation d'un moule d'injection plastique à canaux chauds est courante dans ces environnements car elle élimine les déchets associés aux canaux traditionnels, réduisant ainsi le risque de contamination et améliorant l'efficacité globale. Ce niveau de contrôle garantit que les composants de moulage par injection pour les applications médicales sont impeccables et prêts à être assemblés.

De plus, le processus est hautement automatisé. Les bras robotisés manipulent souvent les pièces lorsqu'elles sont éjectées du moule d'injection afin de minimiser le contact humain. Cette automatisation, combinée à la surveillance des données en temps réel sur la pression et la température, crée un processus validé où chaque cycle est identique. Qu'il s'agisse d'outils chirurgicaux ou de composants de moulage par injection pour emballages cosmétiques utilisés dans le domaine dermatologique, les principes fondamentaux du moulage par injection médicale restent axés sur la sécurité et la répétabilité.

Applications courantes de moulage par injection médicale

Le moulage par injection médicale est utilisé pour créer une vaste gamme de produits, allant des consommables jetables comme les seringues et les connecteurs IV aux boîtiers complexes pour équipements de diagnostic et composants implantables.

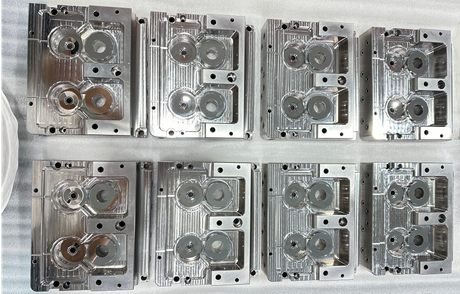

La polyvalence du moule d’injection permet la production de composants variés essentiels à la médecine moderne. L’une des applications les plus courantes concerne les systèmes de distribution de fluides. Les éléments tels que les valves, les pointes et les connecteurs nécessitent des tolérances extrêmement strictes pour éviter les fuites et garantir le dosage précis des médicaments. Ceux-ci sont souvent produits à l'aide d'outils à forte cavitation qui bénéficient de l'usinage CNC pour le moulage par injection afin de maintenir l'uniformité dans toutes les cavités.

Un autre domaine important est celui de l’instrumentation chirurgicale. De nombreux scalpels, forceps et écarteurs modernes sont dotés de poignées surmoulées qui offrent une prise ergonomique et une isolation électrique. Ces composants de moulage par injection pour dispositifs médicaux doivent être suffisamment robustes pour survivre à des cycles de stérilisation répétés. Dans la production en grand volume, un moule d'injection plastique à canaux chauds est utilisé pour garantir que les poignées sont produites sans défauts esthétiques, tout en conservant l'apparence professionnelle requise pour les environnements cliniques.

Enfin, le secteur du diagnostic et des laboratoires s'appuie fortement sur cette technologie. Les puces microfluidiques, les tubes à essai et les boîtiers pour glucomètres portables sont tous des produits du moule à injection . Dans certains cas, ces pièces doivent également répondre à des normes esthétiques similaires à celles des composants de moulage par injection pour emballages cosmétiques , en particulier pour les dispositifs médicaux destinés aux consommateurs. La possibilité d'intégrer des fonctionnalités telles que des clips, des charnières et des filetages directement dans la pièce moulée fait du moulage par injection la méthode la plus rentable pour ces diverses applications.

Techniques clés du moulage par injection médicale

Les techniques clés dans ce domaine comprennent le moulage à paroi mince, le surmoulage, le moulage par insert et l'utilisation d'un moule d'injection plastique à canaux chauds pour obtenir des géométries complexes et une fonctionnalité multi-matériaux.

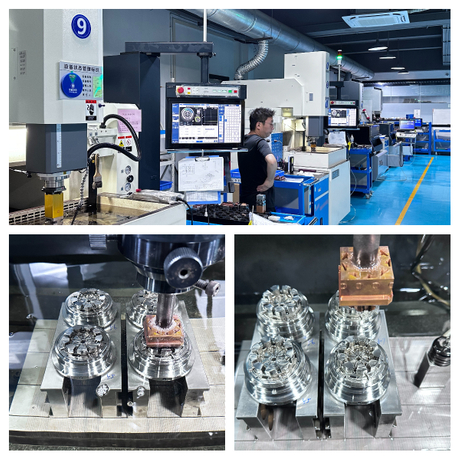

Le moulage à paroi mince est une technique spécialisée utilisée pour créer des appareils légers et compacts sans sacrifier la résistance. Cela nécessite un moule à injection capable de résister à des pressions et des vitesses d'injection incroyablement élevées. L'outil doit être conçu avec une ventilation avancée pour permettre à l'air de s'échapper rapidement lorsque le plastique remplit les fines cavités. Pour atteindre ce niveau de précision, l'usinage CNC pour le moulage par injection doit être réalisé avec des broches à grande vitesse et des outils de coupe ultra-fins pour créer les détails nécessaires.

Le surmoulage et le moulage par insert sont indispensables pour les dispositifs médicaux « soft-touch ». Le surmoulage consiste à injecter un deuxième matériau (souvent un TPE ou du silicone) sur une base en plastique rigide réalisée dans le premier moule d'injection . Ceci est courant dans la production de composants de moulage par injection pour outils médicaux qui nécessitent une poignée antidérapante. Le moulage par insert, quant à lui, consiste à placer une pièce métallique, comme une aiguille ou un capteur, dans le moule d'injection avant l'injection du plastique, créant ainsi un composant intégré et sans couture.

Comparaison des techniques de moulage

Le choix d’un système de moulage par injection plastique à canaux chauds est souvent une exigence technique pour des pièces complexes. En gardant le plastique fondu dans le collecteur, les fabricants peuvent obtenir une meilleure qualité d'injection et réduire les contraintes internes à l'intérieur de la pièce moulée. Ceci est particulièrement utile pour les composants de moulage par injection destinés aux emballages cosmétiques et aux boîtiers médicaux où la finition de surface et la stabilité dimensionnelle sont essentielles.

Matières plastiques utilisées pour le moulage par injection médicale

Les matériaux courants comprennent le polycarbonate, le polypropylène, le PEEK et les silicones de qualité médicale, chacun sélectionné pour sa résistance spécifique à la chaleur, aux produits chimiques et aux contraintes mécaniques.

Le polycarbonate (PC) est largement utilisé en raison de sa transparence et de sa haute résistance aux chocs. C'est le matériau de référence pour les oxygénateurs et les connecteurs IV où la visibilité du liquide est nécessaire. Cependant, la température du moule d’injection pour PC doit être soigneusement contrôlée pour éviter tout trouble. Pour les pièces qui nécessitent une durabilité extrême et la capacité de résister à des milliers de cycles de stérilisation, le PEEK (Polyetheretherketone) est souvent le matériau de choix. Le PEEK nécessite un moule d'injection capable de supporter des températures de fusion très élevées, ce qui nécessite souvent un usinage CNC spécialisé pour le moulage par injection afin de gérer la dilatation thermique de l'outil.

Le polypropylène (PP) est un autre produit de base, apprécié pour sa résistance chimique et sa capacité de « charnière vivante ». Il est fréquemment utilisé pour le matériel de laboratoire et les bouchons. Lors de la production de composants en PP, l'utilisation d'un moule d'injection plastique à canaux chauds permet d'empêcher le matériau de « s'enrouler » au niveau de la porte, ce qui est essentiel pour maintenir l'intégrité stérile des composants de moulage par injection pour emballages médicaux. Pour des applications plus flexibles, les élastomères thermoplastiques (TPE) apportent l'élasticité nécessaire tout en restant compatibles avec la structure rigide primaire du dispositif.

La sélection dépend également de la « qualité » du plastique. Les résines de qualité médicale sont produites sous des contrôles de qualité plus stricts que celles utilisées pour les composants de moulage par injection destinés aux emballages cosmétiques . Ces résines sont souvent accompagnées d'un « Master File » auprès de la FDA, garantissant que tout changement dans la formulation du plastique est documenté et testé pour son impact sur le processus de moulage par injection et le résultat final pour le patient.

Normes et exigences en matière de moulage par injection médicale

Des normes strictes telles que ISO 13485 et FDA 21 CFR Part 820 régissent la conception, la fabrication et le contrôle qualité de chaque moule d'injection et pièce produite pour un usage médical.

ISO 13485 est la norme internationale pour les systèmes de gestion de la qualité des dispositifs médicaux. Elle oblige les fabricants à documenter chaque étape du cycle de vie du moule d’injection , depuis l’ usinage CNC initial pour le moulage par injection jusqu’à l’inspection finale. Cela garantit la traçabilité, ce qui signifie que si une pièce tombe en panne sur le terrain, le fabricant peut la retracer jusqu'au lot spécifique de résine, aux paramètres de la machine et au moule d'injection spécifique utilisé lors de ce cycle de production.

La validation est une exigence critique souvent appelée IQ/OQ/PQ (qualification d'installation, qualification opérationnelle et qualification de performance). Lors de la validation, le moule à injection est testé à ses limites pour garantir qu'il produit systématiquement des pièces dans les limites de tolérance. Par exemple, si un moule d'injection plastique à canaux chauds est utilisé, le fabricant doit prouver que la température reste stable sur toutes les buses. Ce niveau de rigueur est ce qui différencie les composants de moulage par injection pour les installations médicales des ateliers de moulage commerciaux standard.

Liste de contrôle réglementaire pour le moulage médical

1. Certification de salle blanche : garantir que l'environnement répond aux normes ISO (généralement classe 7 ou 8).

2. Traçabilité des matériaux :  certificats de conformité (CoC) pour toutes les résines utilisées dans le moule d'injection.

3. Validation du processus : preuve documentée que le processus est reproductible et stable.

4. Gestion des risques : suivre la norme ISO 14971 pour identifier et atténuer les modes de défaillance potentiels dans la conception du moule à injection .

La conformité s’étend également à l’apparence finale. Même pour les composants de moulage par injection destinés aux emballages cosmétiques du secteur pharmaceutique, le strict respect des normes d’étiquetage et d’emballage est requis. Le moule d'injection doit être entretenu et nettoyé selon un calendrier strict pour éviter la « carbonisation » ou l'accumulation de matière qui pourrait conduire des particules à pénétrer dans la barrière stérile du dispositif médical.

Résumé

La fabrication réussie de dispositifs médicaux repose sur un processus de moulage par injection robuste qui combine une ingénierie avancée, des matériaux certifiés et une stricte conformité réglementaire.

De la phase initiale d'assistance à la sélection des matériaux jusqu'à la validation finale par rapport aux normes ISO 13485, chaque étape doit être exécutée avec précision. L'utilisation d'un moule d'injection plastique à canaux chauds et l'usinage CNC haut de gamme pour le moulage par injection ne sont plus un luxe facultatif mais des outils essentiels pour répondre aux exigences des soins de santé modernes. Que vous produisiez des composants de moulage par injection critiques pour les dispositifs médicaux ou des composants de moulage par injection haut de gamme pour les emballages cosmétiques , l'engagement envers la qualité et la cohérence est ce qui stimule l'innovation et garantit la sécurité des patients. En maîtrisant ces techniques et normes, les fabricants peuvent continuer à repousser les limites de ce qui est possible en technologie médicale.
