Manchons d'éjection dans le moulage par injection : structure, principe de fonctionnement et types de matériaux

L’éjection de pièces complexes moulées par injection constitue un obstacle technique unique. Les bossages creux, les éléments cylindriques et les noyaux profonds résistent souvent à un retrait propre du moule. Ces géométries précises subissent facilement des dommages esthétiques ou une déformation structurelle lors des séquences d"éjection standard.

Lorsque les broches standard poussent contre des parois minces, elles provoquent souvent un blanchiment sous contrainte ou perforent complètement le plastique. Les manchons d'éjection offrent une solution spécialement conçue. Ils fournissent une force d'éjection uniforme entièrement autour des profils circulaires pour libérer en toute sécurité la pièce moulée. En répartissant la charge mécanique, ils préservent l’intégrité structurelle des éléments délicats.

Ce guide complet décrit les mécanismes de base des systèmes d"éjection de manchons. Vous apprendrez à sélectionner l"acier à outils approprié et à spécifier des traitements de surface avancés. Nous couvrirons également les critères d’approvisionnement essentiels pour garantir que votre outillage à grand volume fonctionne parfaitement sans retards de maintenance inattendus.

Points clés à retenir

• Les manchons d"éjection répartissent uniformément la force d"éjection sur les éléments circulaires ou creux, empêchant ainsi le perçage des broches ou la distorsion des pièces, courants avec les broches d"éjection standard.

• Le système nécessite un assemblage précis en deux parties – un manchon extérieur et une broche intérieure fixe – exigeant des tolérances de concentricité strictes.

• La sélection des matériaux (par exemple, SKD61, H13) et les traitements de surface (nitruration, durcissement sous vide) doivent s"aligner sur l"abrasivité de la résine injectée pour éviter un grippage prématuré.

• L"évaluation des fournisseurs doit se concentrer sur leurs tolérances d"usinage, leurs capacités d"état de surface et leurs options de dimensionnement personnalisées pour atténuer les risques de maintenance à long terme.

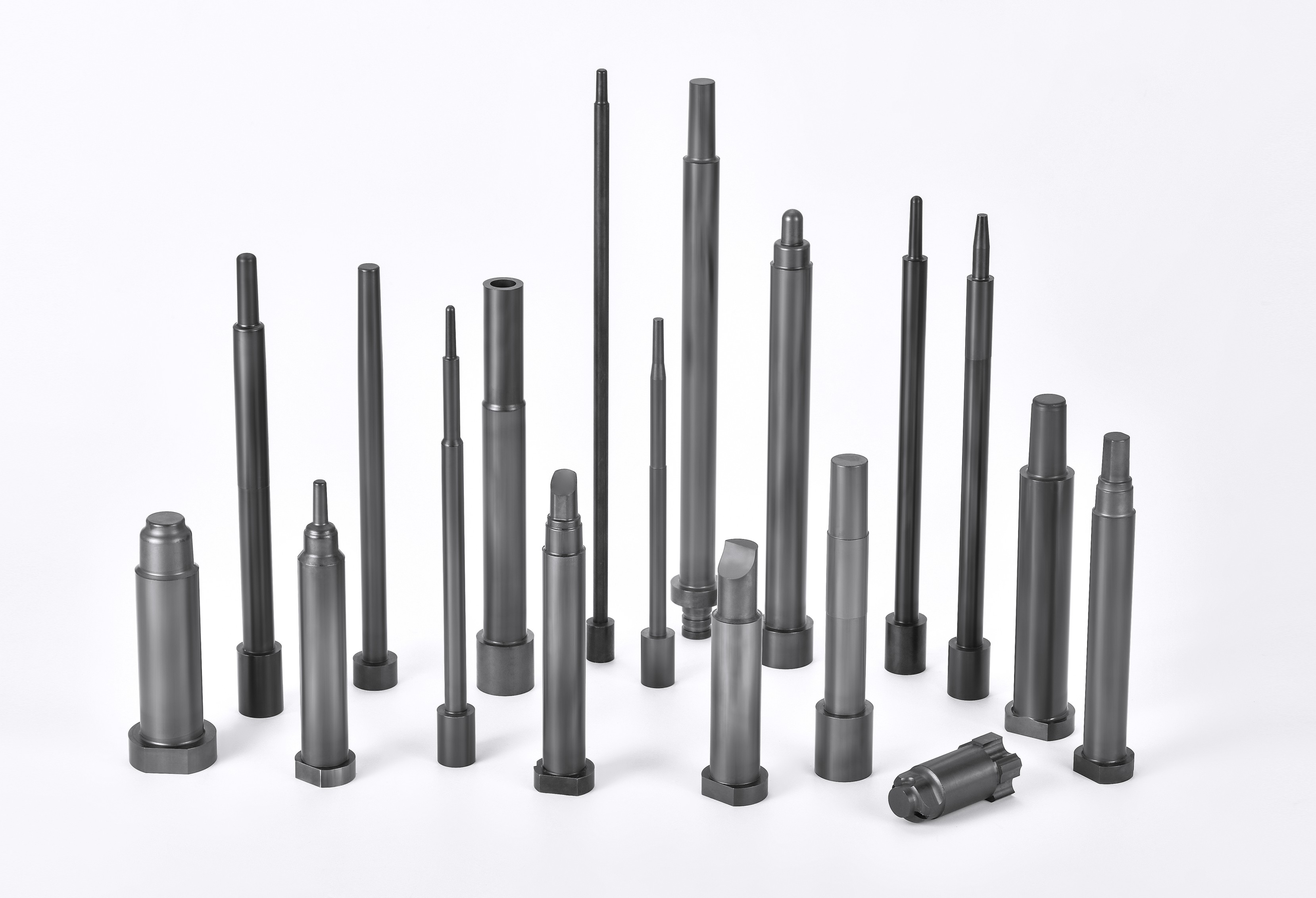

L"anatomie et le principe de fonctionnement des manchons d"éjection

L’architecture d’un système de manchon d’éjection repose sur une étroite synergie mécanique. Il comporte deux composants distincts fonctionnant parfaitement ensemble. Premièrement, le manchon éjecteur tubulaire se déplace activement pendant le cycle. Deuxièmement, une broche centrale reste complètement stationnaire. Pour fonctionner correctement, les ingénieurs doivent calculer des dégagements précis. L"espace entre le diamètre intérieur du manchon et la broche centrale doit être suffisamment étroit pour éviter les fuites de plastique. De même, le diamètre extérieur nécessite un jeu précis à l"intérieur de la plaque de moule pour garantir un glissement en douceur.

Les bases de moule standards intègrent des plaques de retenue d"éjecteur spécifiques pour maintenir fermement la base du manchon. La broche centrale s"ancre généralement solidement dans une plaque de serrage inférieure séparée. Cette séparation permet un mouvement indépendant pendant la phase d"éjection.

Le principe de fonctionnement s"active pendant la phase d"ouverture du moule. La séquence suit exactement ces étapes :

1. La machine de moulage par injection termine la phase de refroidissement.

2. Le moule s"ouvre, séparant les moitiés du noyau et de la cavité.

3. La plaque d"éjection hydraulique de la machine pousse le manchon tubulaire vers l"avant.

4. L"axe central reste rigidement ancré dans sa plaque de base.

5. Le manchon qui avance pousse contre la base de l"élément moulé.

6. Ce mécanisme enlève la pièce moulée du noyau fixe.

Cette action applique une pression uniforme à 360 degrés. Il repousse le plastique du noyau en toute sécurité, sans contrainte localisée. Le succès repose en grande partie sur un alignement précis. Si les composants manquent de concentricité, ils se frotteront les uns contre les autres. La friction génère une chaleur excessive et use le métal. Une mise en œuvre correcte garantit l’intégrité du moule et garantit des temps de cycle reproductibles pendant toute la durée de vie de l’outil. Les outilleurs doivent parvenir à un ajustement précis pour éviter une usure mécanique prématurée.

Manchons d"éjection et broches d"éjection : un cadre décisionnel

Les broches d"éjection standard échouent souvent lors de l"éjection de géométries tubulaires. Pousser une goupille solide contre un mince bossage creux concentre la force dans une petite zone. Cette concentration entraîne de graves défauts des pièces. Vous pourriez observer un blanchiment sous contrainte, une déformation ou même des épingles perçant le plastique. Le blanchiment sous contrainte se produit parce que les chaînes polymères s’étirent au-delà de leur limite d’élasticité. Ce défaut visuel rend la pièce inacceptable pour les applications grand public.

Pour résoudre ce problème, les concepteurs spécifient des manchons éjecteurs pour des défis géométriques spécifiques. Vous devez les utiliser pour les pièces contenant des cavités cylindriques profondes. Ils sont également essentiels pour les bossages de vis creuses. De plus, ils fonctionnent parfaitement pour les applications exigeant des surfaces cosmétiques complètement affleurantes. En répartissant la charge uniformément sur le périmètre, ils éliminent les vilaines traces d'épingles sur le produit final. Votre équipe de contrôle qualité remarquera immédiatement l’amélioration de la consistance cosmétique.

À l’inverse, les éjecteurs standard ont toujours de la valeur. Vous devez leur faire confiance pour les surfaces planes et solides possédant une intégrité structurelle élevée. Les broches standard coûtent moins cher et nécessitent un usinage plus simple. Si votre pièce présente des contre-dépouilles, ni les broches standard ni les manchons droits ne fonctionneront. Au lieu de cela, ces géométries complexes nécessitent des élévateurs inclinés ou des mécanismes coulissants complexes pour libérer le plastique emprisonné.

Même si les configurations de manchons nécessitent des investissements initiaux plus élevés en outillage, elles améliorent considérablement les résultats de production. Ils exigent des tolérances d’usinage beaucoup plus strictes que les broches de base. L’outilleur doit percer des trous précis et aligner parfaitement plusieurs plaques. Cependant, ils réduisent considérablement les taux de rebut. En empêchant la déformation des pièces, ils éliminent les interruptions de cycle lors du moulage de géométries complexes. Cette fiabilité justifie la dépense d"ingénierie initiale.

Sélection des matériaux : équilibrer la durabilité avec les exigences d"application

Le choix du bon acier à outils détermine la durée de vie de votre système d"éjection. Vous devez équilibrer la ténacité du noyau et la dureté de la surface. L"industrie dépend fortement des aciers à outils pour travail à chaud. Les matériaux comme le H13 et le SKD61 dominent la plupart des applications. Ils offrent une résistance élevée à la traction et une excellente résistance à la fatigue thermique. La fatigue thermique se produit lorsque les métaux chauffent et refroidissent rapidement, provoquant éventuellement des microfissures. H13 et SKD61 résistent exceptionnellement bien à cette fissuration.

Pour les environnements de haute précision ou à forte usure, les aciers rapides interviennent. Le SKH51 offre des performances supérieures lorsque des millions de cycles sont attendus. Il conserve sa dureté même à des températures de fonctionnement élevées. Cette stabilité garantit que le manchon ne se déforme pas sous une pression mécanique constante.

Les traitements de surface déterminent la résistance du manchon aux résines abrasives. Les composants nitrurés comportent une couche externe durcie atteignant HV 900 ou plus. Le processus de nitruration diffuse de l"azote dans la surface de l"acier. Cette coque incroyablement dure recouvre un noyau résistant et ductile. La nitruration empêche le grippage et résiste facilement aux matériaux durs comme le nylon chargé de verre ou les polymères renforcés de fibres de carbone.

Vous devez également choisir entre les options durcies à cœur et durcies en surface. Ce choix dépend de votre volume de production attendu.

• Surface durcie : Idéal pour les productions massives confrontées à une usure abrasive. La coque dure résiste aux rayures, tandis que le noyau souple absorbe les chocs mécaniques.

• Durci à cœur : convient parfaitement au prototypage ou aux applications non abrasives à faible volume. Ils coûtent moins cher à fabriquer mais peuvent se briser sous des contraintes latérales extrêmes.

Une dimension critique de l’évaluation concerne la dilatation thermique. Le matériau du manchon doit correspondre au coefficient de dilatation thermique des plaques de moule environnantes. À mesure que le moule chauffe pendant la production, les métaux incompatibles se dilatent à des rythmes différents. S"ils se dilatent différemment, le manchon se coincera ou se grippera à l"intérieur de l"outil. Les ingénieurs doivent calculer ces taux d"expansion lors de la phase initiale de conception du moule pour éviter une défaillance catastrophique de l"outillage.

Risques de mise en œuvre, facteurs d"usure et dépannage

Même les outils bien conçus rencontrent des problèmes opérationnels au fil du temps. Comprendre les risques courants de mise en œuvre vous aide à éviter des temps d’arrêt coûteux. Nous classons ces risques en trois domaines principaux : les forces de friction, de jeu et de vide. Un diagnostic correct et précoce de ces problèmes évitera à vos outils des dommages permanents.

Premièrement, le grippage et le grippage détruisent fréquemment les composants mobiles. Cette défaillance provient d"une lubrification insuffisante ou d"un mauvais état de surface. Les points saillants microscopiques du métal se frottent les uns contre les autres sous haute pression. Le décalage de dilatation thermique entre le manchon et la broche centrale provoque également un grippage. Pour résoudre ce problème, vous devez spécifier des niveaux de dureté différents. Faites en sorte que le manchon et la tige centrale aient des duretés différentes. Par exemple, utilisez une épingle plus dure et un manchon légèrement plus souple. De plus, mettez en place une ventilation appropriée du moule pour gérer l’accumulation de chaleur et permettre aux gaz piégés de s’échapper.

Deuxièmement, la formation de flash ruine l’esthétique de la pièce. Un flash se produit lorsque du plastique s"infiltre dans l"espace libre entre les pièces mobiles. Un jeu excessif résulte généralement d’une usure prolongée ou de mauvaises tolérances d’usinage initiales. Établissez des programmes d’entretien de routine pour vérifier l’usure à l’aide de jauges de précision. Plus important encore, exigez des tolérances initiales du fournisseur de ±0,005 mm ou plus. La tolérance exacte dépend fortement de la viscosité de la résine. Les matériaux à faible viscosité comme le nylon nécessitent des dégagements beaucoup plus serrés que les matériaux épais comme le polycarbonate.

Troisièmement, certaines pièces collent parfois obstinément au noyau. Cela se produit parce que la course d"éjection crée un vide puissant à l"intérieur de la cavité de la pièce. À mesure que le plastique se détache, l’air ne peut pas entrer assez vite pour égaliser la pression. Pour résoudre ce problème, évaluez le besoin de clapets pneumatiques. Les clapets à air injectent de l"air comprimé pour briser le joint. Vous pouvez également appliquer une micro-texturation spécifique sur le core pin. Ces modifications brisent le joint sous vide dès que le manchon avance.

Critères d"approvisionnement : comment évaluer les fabricants

L’approvisionnement en composants de moules de haute qualité exige une évaluation stricte des fournisseurs. Vous ne pouvez pas vous permettre d’acheter des pièces de qualité inférieure pour les systèmes d’éjection critiques. De légers écarts de concentricité entraînent une défaillance immédiate et catastrophique de l’outillage. Si le trou intérieur est légèrement décentré, l"épaisseur de la paroi varie. Le côté fin s’usera rapidement et se brisera sous la pression. Les fabricants doivent fournir des rapports d"inspection détaillés. Ces documents doivent valider la concentricité exacte sur toute la longueur du composant à l"aide de machines à mesurer tridimensionnelles (MMT).

Ensuite, évaluez leurs capacités de personnalisation. Les tailles disponibles dans les catalogues s’adaptent rarement parfaitement aux moules spécialisés et complexes. Déterminez si le fabricant peut produire de manière fiable des manchons étagés. Les conceptions étagées présentent différents diamètres extérieurs pour ajouter de la résistance aux pièces longues et minces. Renseignez-vous sur leur capacité pour les longueurs personnalisées et les diamètres intérieurs non standard. Un fournisseur polyvalent s’adapte à la conception de votre moule, plutôt que de vous obliger à vous adapter à son catalogue générique.

L’assurance qualité et la traçabilité constituent votre filet de sécurité. Recherchez les certifications ISO actuelles prouvant leur engagement envers la gestion de la qualité. Exigez des certificats de matériaux officiels pour chaque lot. Ces certificats garantissent que l"acier à outils spécifié correspond au matériau réellement livré. L"acier contrefait ou de qualité inférieure se brisera prématurément sous les pressions d"injection, ce qui vous coûtera des milliers de dollars en réparations et en perte de temps de production.

Lors de la présélection des fournisseurs, utilisez une séquence de tests logique. Il est recommandé de demander des échantillons pilotes avant de s"engager dans des commandes d"outillage à grande échelle. Testez ces échantillons dans un moule prototype pour vérifier les performances. Si possible, auditez les installations du fournisseur en personne. Inspectez directement les capacités de leurs machines de meulage et de rodage. Des rectifieuses cylindriques haut de gamme et des opérateurs qualifiés sont absolument essentiels pour obtenir les états de surface et les microtolérances requises.

Conclusion

La mise à niveau de la conception de votre moule génère des avantages de production significatifs. Ces systèmes d"éjection spécialisés sont des investissements critiques. Ils permettent l"éjection précise et sans dommage de pièces moulées par injection tubulaires et lourdes. En répartissant uniformément la force, ils protègent l"intégrité structurelle et la finition cosmétique de votre produit. Ils éliminent les taux de rebut élevés associés au passage des broches standard et à la distorsion des pièces.

Vos équipes d’ingénierie et d’approvisionnement doivent prendre des mesures immédiates. Auditez vos conceptions de moules actuelles pour identifier les problèmes récurrents de collage ou de déformation. Identifiez les géométries où les broches standard ne parviennent systématiquement pas à libérer le plastique proprement. Recherchez les marques de contrainte ou le blanchiment sur les pièces de production existantes. Une fois identifiés, consultez les fabricants d’outils de haute précision pour mettre à niveau ces systèmes d’éjection problématiques.

Ne laissez pas des mécanismes d’éjection inadéquats ralentir vos cycles de fabrication. Demandez une consultation technique dès aujourd’hui. Fournissez vos dessins de moules spécifiques pour recevoir un devis personnalisé. La mise en œuvre des bons composants améliorera considérablement votre rendement, réduira les temps d"arrêt imprévus et augmentera l"efficacité opérationnelle globale.

FAQ

Q : Quel est le jeu minimum requis entre un manchon d"éjection et une broche centrale ?

R : Le jeu requis dépend fortement de la viscosité spécifique de la résine. Cependant, elle varie généralement de 0,01 mm à 0,02 mm. Il est crucial de garder cet espace serré pour empêcher le plastique fondu de s"infiltrer dans le mécanisme et de provoquer un éclair.

Q : Les manchons éjecteurs peuvent-ils être utilisés avec des plastiques abrasifs chargés de verre ?

R : Oui, ils peuvent manipuler des matériaux très abrasifs. Pour survivre aux plastiques chargés de verre, les composants doivent subir des traitements avancés de durcissement de surface. Des options telles que la nitruration gazeuse ou le revêtement en titane offrent la dureté de surface extrême nécessaire pour résister à une usure abrasive sévère.

Q : À quelle fréquence les manchons d"éjection doivent-ils être remplacés ou entretenus ?

R : Les intervalles d’entretien dépendent entièrement de votre nombre total de cycles et de la résine utilisée. Vous devez établir un calendrier préventif strict. Lubrifiez régulièrement les composants mobiles et inspectez les pièces moulées pour détecter les premiers signes d"éclat, ce qui indique une usure.

Q : Qu"est-ce qui provoque la rupture d"un manchon d"éjection pendant la production ?

R : Plusieurs facteurs provoquent des bris catastrophiques. Les principaux coupables sont le désalignement mécanique et la liaison thermique due à des taux d"expansion incompatibles. De plus, un dimensionnement inapproprié des broches centrales ou un manque de lubrification suffisante entraînera le grippage des métaux et éventuellement leur fracture.
