Noyau et cavité pour le moulage par injection

La conception et l"usinage du noyau et de la cavité dictent la viabilité de toute pièce moulée par injection. Ils déterminent fermement les coûts d’outillage initiaux tout en façonnant la rentabilité finale de votre unité tout au long du cycle de production. L’évaluation de la conception d’un moule va bien au-delà de la simple révision de la géométrie de base des pièces. Les équipes d’approvisionnement et d’ingénierie doivent analyser soigneusement la manière dont les fabricants abordent les lignes de joint critiques, les angles de dépouille et les outils internes. Une planification préalable rigoureuse minimise les temps de cycle et prévient activement les défauts coûteux lors de la production de masse. Ce guide décompose directement les réalités techniques complexes de la conception des noyaux et des cavités. Vous découvrirez des cas d"utilisation spécifiques pour les composants essentiels du moule comme la broche centrale. Nous présenterons également les critères d"évaluation stricts nécessaires à la sélection d"un partenaire de moulage par injection hautement fiable pour votre prochain projet de fabrication.

Points clés à retenir

• La cavité (côté A) détermine l'extérieur cosmétique et nécessite une finition hautement polie, tandis que le noyau (côté B) forme la structure interne et abrite les mécanismes d'éjection.

• L'intégration d'une broche centrale est une stratégie rentable pour mouler des trous et des vides internes précis, mais nécessite un contrôle strict des tolérances pour empêcher la déviation pendant l'injection.

• L"évaluation d"un partenaire en outillage nécessite d"évaluer ses capacités de conception pour la fabricabilité (DFM), en particulier la façon dont il gère les angles de dépouille, les taux de retrait et le placement des lignes de joint.

• La sélection des matériaux d"outillage (par exemple, l"aluminium pour le prototypage ou l"acier trempé pour la production) a un impact direct sur l"évolutivité, la durée de vie du moule et les dépenses d"investissement initiales.

L"impact commercial de la disposition du noyau et de l"empreinte

Chaque décision prise pendant la phase de conception du moule entraîne de graves implications financières. La disposition spatiale influence directement la taille physique du support de moule requis. Un agencement tentaculaire et inefficace nécessite un bloc d’acier massif. Les machines CNC nécessitent beaucoup plus d’heures pour usiner de gros blocs d’acier. Cela augmente directement votre investissement initial en capital. À l’inverse, une disposition compacte et optimisée réduit la taille du fond de moule. Il réduit les heures d’usinage et accélère le calendrier global d’outillage.

L"optimisation du temps de cycle dépend fortement de la gestion thermique. La relation entre le noyau, la cavité et les canaux de refroidissement internes détermine la vitesse de solidification de la pièce. Des canaux de refroidissement conformes s"enroulent étroitement autour des géométries complexes de la cavité. Ils extraient la chaleur rapidement et uniformément. Un refroidissement plus rapide réduit considérablement les temps de cycle. Lorsque les pièces refroidissent plus rapidement, votre rendement horaire de production augmente. Les rendements élevés répartissent rapidement l’investissement initial en outillage sur un plus grand nombre d’unités.

Les concepteurs doivent constamment faire des compromis esthétiques et structurels. Les consommateurs interagissent directement avec la cavité d’un produit. Nous appelons cela la face A. Il reste immobile pendant le cycle de moulage. Cette nature stationnaire permet d’obtenir des finitions de surface impeccables. Pendant ce temps, le côté central abrite les mécanismes d’éjection mobiles. Les éjecteurs laissent inévitablement de légères marques sur la surface en plastique. Les ingénieurs alignent intentionnellement l"extérieur cosmétique du produit avec le côté de la cavité. Ils attribuent les caractéristiques structurelles cachées au noyau. Cette stratégie évite les vilaines marques d’éjection sur les surfaces destinées aux consommateurs.

Meilleures pratiques d"optimisation de base

• Gardez les épaisseurs des parois internes uniformes pour éviter un retrait différentiel.

• Cartographiez les voies des canaux de refroidissement avant de finaliser la disposition principale.

• Positionner les points d"éjection strictement sur des surfaces intérieures non esthétiques.

Noyau ou empreinte : réalités de l"usinage et implications en termes de coûts

Comprendre les réalités d"usinage distinctes des deux moitiés est essentiel pour une planification de projet efficace. La cavité forme la géométrie extérieure. Parce qu’elle conditionne la qualité esthétique de la pièce finale, elle nécessite une finition de surface importante. Les machinistes passent des heures à appliquer des textures spécifiques, à polir l"acier ou à utiliser l"usinage par décharge électrique (EDM) pour des détails fins. Les finitions miroir très brillantes nécessitent un travail manuel méticuleux. Cette préparation de surface consomme une grande partie du budget outillage.

Le noyau forme les géométries internes. Il crée les nervures internes, les bossages et les encliquetages nécessaires à l"intégrité structurelle. Le noyau abrite également des composants mobiles complexes tels que des élévateurs et des curseurs. L’alignement est ici extrêmement critique. Les machinistes doivent s’assurer que le noyau s’aligne parfaitement avec la cavité. Même de légers désalignements entraînent des épaisseurs de paroi inégales. Des parois inégales entraînent de graves déformations pendant la phase de refroidissement.

Le paradigme de la ligne de partage représente l"intersection physique où le noyau et la cavité se rencontrent. Cette limite détermine votre risque de flash. Le flash se produit lorsque le plastique fondu s"échappe par de minuscules espaces entre les moitiés du moule. La prévention des éclairs nécessite une précision d’usinage au niveau du micron. Si la ligne de joint est mal conçue, vous êtes confronté à des exigences de post-traitement intenses. Les opérateurs doivent couper manuellement chaque pièce. Ce travail manuel ruine l’économie de la production.

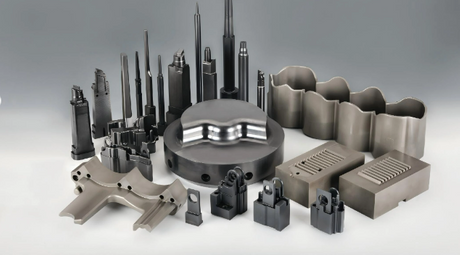

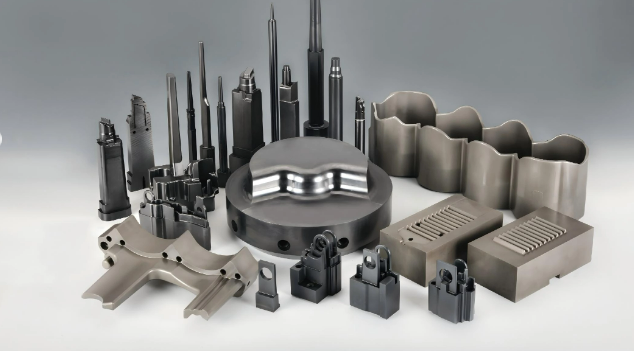

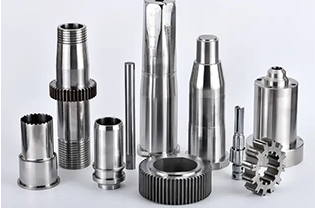

Caractéristiques internes du complexe d"ingénierie : le rôle de la broche principale

Les conceptions de produits modernes nécessitent souvent des trous traversants précis, des trous borgnes ou des vides internes complexes. L'usinage de ces caractéristiques directement dans un bloc d'acier massif est très inefficace. Au lieu de cela, les outilleurs utilisent un composant en acier spécialisé et interchangeable. En intégrant une broche centrale dans le côté noyau du moule, vous créez parfaitement ces caractéristiques internes. Ils éliminent le besoin d’actions secondaires complexes et coûteuses.

Le rapport coût/résultat est ici très favorable. Tenter d"usiner des contre-dépouilles profondes directement dans le bloc central prend un temps CNC excessif. L"utilisation de curseurs hydrauliques ajoute une complexité mécanique et des charges de maintenance. Une simple épingle permet d"obtenir le même résultat géométrique pour les éléments parallèles à la ligne de tracé. Cela réduit considérablement la complexité globale du moule. Une complexité moindre se traduit directement par des délais d’exécution plus rapides pour les outils.

La sélection des matériaux détermine la durabilité des composants. Ces épingles subissent d’immenses contraintes pendant la production. Ils sont confrontés à des cycles thermiques répétés et à une pression d’injection intense du polymère fondu. Par conséquent, les outilleurs les usinent à partir d’acier à outils de haute dureté. Les choix standard incluent l"acier H13 ou l"acier inoxydable trempé. Ces matériaux robustes résistent aux chocs thermiques agressifs sans se fissurer. Ils maintiennent des tolérances dimensionnelles strictes sur des milliers de cycles de production.

La conception modulaire offre des avantages incroyables en matière de maintenance. L"usure des outils est une réalité inévitable dans la production en grand volume. Si une fonction de base intégrée se casse, vous devez retirer l"ensemble du moule et réusiner le bloc. Cela entraîne des semaines de temps d"arrêt coûteux. À l’inverse, les conceptions modulaires permettent un remplacement rapide. Si une goupille s"use ou se casse, les techniciens de maintenance la remplacent simplement dans l"atelier. La production reprend dans quelques heures, et non dans quelques semaines.

Critères d"évaluation pour l"outillage de moule et l"évolutivité

Le choix du bon matériel d’outillage détermine votre évolutivité. Les ingénieurs sélectionnent généralement l’aluminium pour une validation à faible volume. Les équivalents en aluminium sont traités rapidement sur les usines CNC. Ils offrent des coûts initiaux inférieurs et des délais de livraison beaucoup plus courts. Cependant, l’aluminium est mou. Il reste très sensible à une usure plus rapide. Les polymères abrasifs érodent rapidement les détails en aluminium.

L"acier trempé représente la référence en matière de production de masse. Les aciers à outils comme le H13 ou le S7 exigent un capital initial élevé. Ils prennent plus de temps à usiner et à polir. Pourtant, ils garantissent une stabilité dimensionnelle absolue sur des millions de cycles. Lorsque vous envisagez une évolutivité à long terme, l’acier trempé offre le taux d’amortissement par pièce le plus bas. Il résiste aux environnements d’injection sous haute pression sans céder.

La précision influence directement la qualité des pièces. Vous devez évaluer attentivement les capacités CNC et EDM d"un fournisseur. Les machines d"électroérosion haut de gamme gravent des détails précis dans l"acier avec une précision au micron près. Cette extrême précision garantit une parfaite adaptation du noyau et de la cavité. Un compagnon parfait bloque le plastique fondu et empêche complètement le flash. Les tolérances doivent rester incroyablement serrées sur toute la ligne de joint.

La validation de l"angle de dépouille sert de point de contrôle DFM obligatoire. Les parois verticales créent des frictions lors de la phase d"éjection. Sans angle de dépouille, la pièce en plastique forme un joint sous vide contre l"acier. Les broches d"éjection perceront la pièce en essayant de la faire sortir. Le processus DFM doit inclure un tirage suffisant sur les parois centrales et creuses. Les ingénieurs appliquent généralement 1° à 3° de tirant d’eau. Cette légère conicité garantit une éjection propre et sans contrainte des pièces, sans aucune rayure de surface.

Risques de mise en œuvre : retrait, déformation et défauts

L’exécution des outillages comporte des risques mécaniques inhérents. La déviation de la broche centrale représente une menace sérieuse pour la précision des pièces. Le plastique fondu pénètre dans la cavité sous une pression extrême. Il coule comme une rivière rapide. Les épingles longues et fines sont confrontées à des forces massives. Une mal supportée broche centrale se pliera sous cette pression. Cette flexion entraîne des trous décentrés ou des outillages complètement cassés à l'intérieur de la presse. Les ingénieurs atténuent ce problème en adhérant à des rapports longueur/diamètre (L/D) stricts. Ils utilisent également des goupilles étagées ou des cavités de verrouillage pour ancrer la pointe en toute sécurité.

Une erreur de calcul du retrait thermique ruine la précision dimensionnelle. Tous les polymères rétrécissent en refroidissant à l’intérieur du moule. Les plastiques semi-cristallins rétrécissent beaucoup plus que les plastiques amorphes. Le plastique saisit littéralement fermement le côté noyau à mesure que son volume diminue. Si les ingénieurs ne parviennent pas à calculer avec précision le taux de retrait d"un polymère spécifique, les pièces se lient de manière agressive au noyau. Ils échoueront complètement aux tests d’assurance qualité dimensionnelle. Les outilleurs doivent agrandir la cavité du moule par rapport à la pièce finale pour tenir compte de ce retrait inévitable.

La contrainte d"éjection a un impact important sur la face B. Pousser une pièce en plastique chaude et légèrement molle d"un noyau en acier nécessite une force mécanique importante. Si les éjecteurs sont mal placés, ils concentrent les contraintes dans de petites zones. Cela provoque une déformation distincte de la pièce ou un blanchiment visible sous contrainte. Vous atténuez ce risque en utilisant des broches d"éjection plus grandes. Alternativement, l"utilisation de plaques de dévêtissage personnalisées répartit la force d"éjection uniformément sur tout le périmètre de la pièce. Cela garantit que la pièce conserve son intégrité structurelle lorsqu"elle tombe de la presse.

Présélection de votre partenaire de moulage par injection

La transition d"un fichier CAO numérique à un moule physique en acier nécessite une immense confiance. L’évaluation de partenaires de fabrication potentiels nécessite une approche structurée. Vous devez regarder au-delà des capacités de base et examiner leur méthodologie d’ingénierie.

1. Exigez la transparence DFM : un partenaire fiable fournit toujours un rapport DFM initial. Ce document doit détailler les lignes de séparation proposées, les emplacements des portes et l'analyse des ébauches. Il doit montrer le placement exact de la broche centrale avant que l'acier ne soit coupé. Cette transparence évite des refontes coûteuses ultérieurement.

2. Évaluez les capacités d'outillage en interne : Déterminez si le fabricant usine le noyau et l'empreinte directement en interne. Les outils externalisés entraînent des retards de communication. Les outils internes offrent généralement un dépannage beaucoup plus rapide. Il resserre également les boucles de contrôle qualité entre les opérateurs CNC et les techniciens de moulage.

3. Vérifiez le support du cycle de vie : la maintenance des moules n'est pas négociable pour un succès à long terme. Recherchez des fournisseurs qui proposent des programmes de maintenance continue des moules. Ils doivent garantir un nombre spécifique de coups en fonction de la classe d'acier. Vérifiez également qu’ils disposent de politiques écrites claires concernant la propriété et la transférabilité des outils.

4. Évaluez les protocoles d’assurance qualité : demandez comment ils vérifient l’exactitude dimensionnelle. Les partenaires supérieurs utilisent des machines à mesurer tridimensionnelles (MMT) pour vérifier le moule en acier et les pièces en plastique du premier article.

La sélection d"un partenaire basée uniquement sur des devis initiaux en matière d"outillage conduit souvent à de mauvaises performances économiques à long terme. Concentrez-vous entièrement sur leur rigueur technique et leurs stratégies de prévention des défauts.

Conclusion

L"ingénierie précise du noyau et de la cavité reste le facteur déterminant du succès du moulage par injection. Une conception spatiale appropriée dicte la qualité finale de la pièce, élimine les bavures et optimise les cycles de refroidissement. L"utilisation stratégique de composants internes permet de maintenir une complexité globale du moule faible et des coûts d"outillage gérables. Le traitement des angles de dépouille et du retrait dès le départ évite de graves défauts tout au long de la chaîne de production.

Pour réussir la transition d"une conception de prototype à une production de masse à grand volume, il faut un partenaire de fabrication qui s"appuie entièrement sur des pratiques DFM fondées sur des données probantes. Des méthodologies d"outillage transparentes garantissent que votre investissement en capital produit un moule durable et très efficace.

Passez à l’étape suivante dans la validation de la conception de votre produit. Téléchargez votre fichier CAO aujourd"hui pour une analyse DFM complète. Vous recevrez des recommandations détaillées sur la disposition des noyaux et des cavités ainsi que des devis d"outillage précis.

FAQ

Q : Quelle est la différence entre un noyau et une cavité dans le moulage par injection ?

R : La cavité est la moitié concave et stationnaire du moule qui façonne l’extérieur de la pièce. Le noyau est la moitié convexe et mobile qui façonne l’intérieur et pousse la pièce hors du moule.

Q : Quand une broche centrale doit-elle être utilisée dans la conception d’un moule ?

R : Une goupille centrale doit être utilisée lorsqu"une pièce nécessite des trous internes, des canaux ou des vides précis qui sont parallèles à la ligne de tirage. Il s"agit d"une alternative économique aux mécanismes de moulage complexes.

Q : Comment la longueur de la broche centrale affecte-t-elle la qualité de la pièce ?

R : Les broches centrales trop longues sont susceptibles de dévier sous la pression du plastique fondu, ce qui peut entraîner des trous décentrés ou des outils cassés. Les ingénieurs doivent respecter des rapports longueur/diamètre stricts pour maintenir la stabilité.

Q : Comment les fabricants empêchent-ils les bavures entre le noyau et la cavité ?

R : Le flash est évité grâce à l"utilisation d"un usinage CNC et EDM de haute précision pour garantir que les surfaces de contact (ligne de joint) du noyau et de la cavité se ferment avec une tolérance proche de zéro, ainsi qu"une force de serrage correctement calibrée pendant l"injection.
