Maîtriser les contre-dépouilles internes dans le moulage par injection : les noyaux pliables Senlan – une solution innovante

Que sont les contre-dépouilles internes et pourquoi sont-elles si difficiles ?

Une contre-dépouille interne fait référence à toute caractéristique d"une pièce moulée qui empêche son éjection directe du côté noyau. Les types courants de contre-dépouilles internes comprennent :

• Filetages internes (par exemple, bouchons de bouteilles, boîtiers médicaux)

• Rainures de rétention/fonctions d"encliquetage à l"intérieur des tubes ou des boîtiers

• Nervures internes, fonctions de verrouillage ou géométries de type baïonnette

•Logos encastrés ou profils d"étanchéité internes

Le défi principal est simple : la pièce « s"accroche » mécaniquement au noyau, ce qui rend impossible son éjection sans d"abord retirer ou effondrer la géométrie qui a créé la contre-dépouille. Cette exigence ajoute des coûts et des risques, car elle oblige les concepteurs de moules à recourir à des actions de moulage secondaires, qui doivent souvent être réalisées dans des espaces confinés avec des tolérances strictes.

Solutions de contre-cotation interne traditionnelles et leurs coûts cachés

Même si les méthodes traditionnelles peuvent être efficaces dans certains scénarios, elles se font souvent au détriment d’autres facteurs, introduisant ainsi une nouvelle série de problèmes. Vous trouverez ci-dessous plusieurs solutions traditionnelles courantes et leurs inconvénients :

1. Actions latérales/glissières (poussoirs internes)

•Avantages : Technologie mature, largement comprise.

•Inconvénients : augmente la taille du moule, la complexité, les points d"usure et la sensibilité de configuration. Les glissières de contre-dépouille internes sont souvent difficiles d"accès, difficiles à évacuer et sujettes à l"usure, en particulier lorsque la contre-dépouille est profonde, que la résine est abrasive ou que le nombre de cycles est élevé.

2. Inserts chargés à la main

•Avantages : Faible coût initial du moule.

•Inconvénients : nécessite une main d"œuvre importante, présente des risques pour la sécurité, entraîne une baisse du débit et une qualité incohérente. Le chargement manuel est rarement une solution à long terme pour les programmes de production à haut volume ou les industries réglementées.

3. Mécanismes de dévissage (pour les fonctionnalités filetées)

•Avantages : Excellent pour les pièces filetées lorsqu"elles sont conçues correctement.

•Inconvénients : Coûteux, maintenance élevée et peut augmenter le temps de cycle. Les systèmes de dévissage sont très efficaces pour certains bouchons et pièces filetées, mais ils ne sont pas idéaux pour toutes les contre-dépouilles internes et ajoutent considérablement à la complexité mécanique.

4.Décapage (déformation élastique)

•Avantages : complexité d"outillage la plus faible.

•Inconvénients : ne fonctionne que lorsque la géométrie/le matériau le permettent ; comporte des risques de blanchiment sous contrainte, de déformation et de rejets. Le décapage repose sur la flexion de la pièce par rapport à la contre-dépouille, ce qui est souvent incompatible avec des exigences dimensionnelles strictes ou des matériaux cassants.

Résumé : Même si les méthodes traditionnelles peuvent résoudre le problème, elles s"accompagnent souvent d"une série de coûts cachés, notamment une charge de maintenance accrue, des temps d"arrêt, une éjection incohérente et des temps de cycle prolongés.

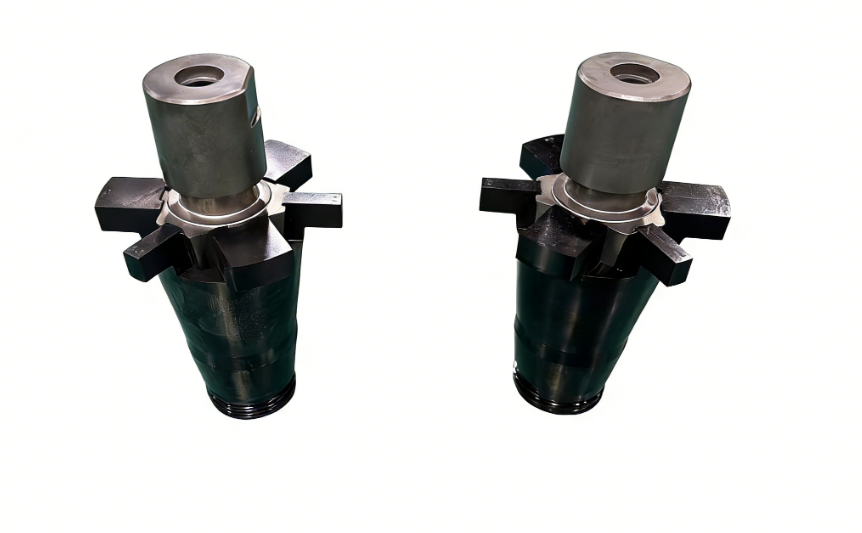

L"avantage du noyau pliable : contre-dépouilles internes sans ingénierie excessive

Un noyau pliable forme l"élément interne en taille réelle pendant l"injection, puis se rétracte vers l"intérieur pour l"éjection, permettant à la pièce de se libérer proprement sans avoir recours à des actions latérales ou à des élévateurs internes complexes. Cela se traduit par :

•Élimination des actions secondaires dans de nombreuses applications de contre-dépouille internes.

•Encombrement réduit du moule (moins de composants mobiles autour de la cavité).

•Répétabilité améliorée en simplifiant la séquence d"action.

•Réduire les coûts de maintenance en réduisant les mécanismes à forte usure.

• Temps de cycle raccourcis en permettant des routines d"éjection plus fluides et plus rapides (en fonction de l"application).

Les noyaux pliables Senlan sont conçus pour les fabricants qui exigent une ingénierie de précision, des performances prévisibles et une stabilité à long terme dans des environnements de production difficiles.

Comment fonctionnent les noyaux pliables Senlan (conceptuellement)

Bien que les conceptions varient selon l"application, le principe sous-jacent reste le même :

1. Phase de moulage : le noyau se dilate pour former avec précision la géométrie interne.

2. Phase d"effondrement : les segments centraux se rétractent vers l"intérieur pour effacer la contre-dépouille.

3. Phase d"éjection : la pièce se libère en douceur sans glisser, érafler ou verrouiller.

Cette action d’effondrement est particulièrement utile lorsque votre contre-dépouille interne est :

• Profond ou continu (par exemple, une rainure de rétention complète à 360 °)

•Situé dans un espace confiné

• Sensible aux dommages de surface

• Nécessitant un contrôle dimensionnel cohérent

Là où les noyaux pliables excellent

1.Industrie de l"emballage : bouchons, fermetures, composants de distribution

•Les projets d"emballage prospèrent grâce à des temps de cycle courts et une disponibilité élevée. Les noyaux pliables conviennent parfaitement aux anneaux de rétention internes, aux éléments d"encliquetage à l"intérieur des capuchons et aux profils d"étanchéité internes complexes. Le résultat : moins d’actions du moule, moins de points d’usure et une éjection plus cohérente.

2. Industrie médicale : boîtiers, consommables de diagnostic, connecteurs

•Le moulage médical exige souvent : des tolérances serrées, des surfaces contrôlées (pas de traces de traînée) et une répétabilité stable sur de longues séries de production. Un noyau pliable peut réduire considérablement la variabilité introduite par un timing de glissement compliqué et un réglage interne du poussoir.

Considérations de conception et d"ingénierie (points clés pour une confirmation précoce)

Un noyau pliable n"est pas une « solution de rénovation » ; il est plus efficace lorsqu"il est pris en compte lors de la DFM (Design for Manufacturability) et de la phase de conception du moule. Voici les éléments clés à valider :

1. Géométrie et profondeur de la contre-dépouille : la contre-dépouille est-elle continue (360°) ou partielle ? Quelle est sa profondeur ? La longueur axiale est-elle suffisante pour l"effondrement et l"éjection ?

2. Comportement de la résine : le taux de rétrécissement et la rigidité affectent la force d"éjection. Les matériaux chargés de verre ou abrasifs influencent les attentes en matière d"usure. Les matériaux de qualité médicale peuvent nécessiter des contrôles de surface et de contamination plus stricts.

3. Exigences de tolérance et de finition de surface : Si la surface interne est une zone de joint fonctionnelle ou nécessite un ajustement précis, vous aurez besoin : d"un alignement stable du noyau, d"un comportement d"effondrement cohérent et d"une finition de surface appropriée pour réduire la traînée/le marquage.

4. Stratégie de ventilation et de déclenchement : les caractéristiques internes peuvent facilement emprisonner l"air. Une bonne ventilation et une bonne stabilité du processus sont essentielles pour éviter les brûlures, les courts-circuits et un remplissage incohérent.

5. Objectifs en matière de volume de production et de cycle de vie : les programmes de production à grand volume bénéficient le plus de : des mécanismes simplifiés, une maintenance réduite et des performances prévisibles sur de longues séries de production.

Senlan intègre des applications de base pliables dans le cadre de solutions d"outillage personnalisées plus larges et de fabrication de composants de moule de haute précision, garantissant que la conception du noyau s"aligne sur les besoins de performances globaux de votre moule.

Problèmes courants Les noyaux pliables aident à résoudre

•"La pièce colle au noyau et traîne pendant l"éjection." Les noyaux pliables réduisent les interférences en se rétractant de la contre-dépouille avant l"éjection, réduisant ainsi le risque de marques de traînée et d"éraflures.

•"Nous luttons contre le flash ou l"usure des actions des diapositives internes." L"élimination des diapositives internes peut supprimer les surfaces de contact à forte usure et la sensibilité de synchronisation qui provoquent souvent des flashs ou des décalages.

•"Notre temps de cycle est instable en raison d"une éjection incohérente." Une éjection plus prévisible peut stabiliser la force et le timing d"éjection, contribuant ainsi à la stabilité globale du cycle (les résultats spécifiques dépendent de la géométrie et du processus de la pièce).

•"La maintenance des moules est trop fréquente." Moins d"actions complexes signifient généralement moins de points de défaillance, en particulier dans les environnements à forte cavitation ou à cycles élevés.

Pourquoi choisir Senlan pour les solutions de base pliables ?

Lorsque des contre-dépouilles internes sont impliquées, vous avez besoin de plus qu’un simple composant ; vous avez besoin d"un système de précision qui fonctionne de manière fiable dans des conditions de production réelles. L"approche de Senlan est alignée sur ce qui compte le plus pour les mouleurs et les équipementiers :

•Ingénierie de précision : assurer la stabilité dimensionnelle.

•Technologie de fabrication avancée : processus d"usinage CNC de haute précision pour prendre en charge un ajustement et une finition reproductibles.

•Intégration avec des besoins plus larges en matière de conception de composants de moules et d"outillage.

• Esprit de support technique : évaluer le défi de la contre-dépouille, pas seulement vendre une pièce.

Si vous recherchez déjà des composants de moules personnalisés ou des pièces d"usinage CNC, les solutions de base pliables sont une extension naturelle lorsque la géométrie interne devient le facteur limitant de la production.

Liste de contrôle rapide : un noyau pliable est-il adapté à votre contre-dépouille interne ?

Envisagez un noyau pliable lorsque :

•La contre-dépouille interne est continue ou difficile d"accès.

•Les mécanismes coulissants/élévateurs entraînent la maintenance et les temps d"arrêt.

•Les surfaces cosmétiques/fonctionnelles des pièces sont endommagées lors du lancement.

•Vous avez besoin d"une répétabilité plus stricte sur de longues séries de production.

•Vous souhaitez réduire la complexité ou l"encombrement des moules.

Les méthodes traditionnelles peuvent encore s’avérer le meilleur choix lorsque :

•La fonctionnalité est un filetage simple qui fonctionne déjà bien sur un outil de dévissage.

•La contre-dépouille est mineure et le matériau se détache de manière fiable sans déformation.

•Le volume de production est trop faible pour justifier une solution plus technique.

FAQ : Noyaux pliables pour les contre-dépouilles internes

Quels types de fonctionnalités internes un noyau pliable peut-il former ?

Les applications courantes incluent les rainures internes, les bagues de rétention, les fonctions d"encliquetage internes et certaines géométries de type filetage interne ou de verrouillage, en fonction des contraintes de conception.

Un noyau pliable améliorera-t-il le temps de cycle ?

Potentiellement – ​​surtout s’il remplace des mécanismes plus lents ou plus capricieux – mais l’impact sur le temps de cycle dépend de la conception de la pièce, du refroidissement, des exigences d’éjection et de la disposition globale du moule.

Les mandrins pliables sont-ils adaptés à une production en grand volume ?

Oui, les noyaux pliables sont souvent choisis spécifiquement pour prendre en charge la cohérence des volumes élevés en simplifiant les actions internes complexes et en améliorant la fiabilité de l"éjection.

Quelles informations dois-je fournir pour l’évaluation ?

Partagez le dessin de pièce/le fichier 3D, le type de résine, le volume annuel, les cibles de nombre de cavités, les dimensions critiques pour la qualité et les détails de la contre-dépouille interne (profondeur, emplacement, surfaces fonctionnelles).

Étape suivante : résoudre la contre-dépouille – sans compliquer le moule

Les contre-dépouilles internes ne nécessitent plus nécessairement des actions secondaires complexes, des élévateurs fragiles ou des solutions de contournement à forte intensité de main d"œuvre. Avec les noyaux pliables Senlan, vous pouvez souvent obtenir la géométrie interne requise tout en améliorant la simplicité, la répétabilité et la stabilité de la production du moule.

Si vous planifiez un nouveau moule – ou dépannez une pièce interne existante – Senlan peut vous aider à évaluer la géométrie et recommander une approche de noyau pliable alignée sur vos objectifs de performance.
