Solutions d"outillage personnalisées pour les composants de moules de précision et l"outillage de moulage par injection

Les solutions d'outillage personnalisées sont plus utiles lorsqu'un moule est proche de la production et que l'acheteur a besoin de plus qu'un fournisseur d'usinage général. Dans les projets de moulage par injection de haute précision, la pression vient généralement de véritables préoccupations de production : cohérence de l'ajustement, durée de vie de l'outil, validation, intervalles de maintenance et si le moule fonctionnera de manière fiable sur la machine de moulage par injection après l'installation.

Chez SENLAN, les solutions d'outillage personnalisées sont construites autour de composants de moules de précision , d'inserts usinés sur mesure, de fabrication CNC et EDM et d'une prise en charge de la vérification pour des applications telles que l'emballage, l'outillage médical et d'autres programmes de moules multi-empreintes. Le but n’est pas seulement d’usiner une pièce. L’objectif est de fournir des outils et des composants qui s’ajustent correctement, se répètent de manière cohérente et restent maintenables au fil du temps.

Si vous comparez des fournisseurs pour un nouveau programme de moules, un jeu d"inserts difficiles ou un outillage de remplacement qui doit correspondre à l"acier existant, cette page explique ce que les solutions d"outillage personnalisées devraient réellement inclure et comment évaluer si un fournisseur peut prendre en charge une production stable au lieu d"un seul échantillon réussi.

Ce que signifient les solutions d"outillage personnalisées dans le moulage de précision

Dans le moulage de précision, les solutions d"outillage personnalisées ne sont pas de simples pièces personnalisées. Ils se situent généralement entre trois niveaux d’offre :

• pièces du catalogue standard
• composants standard modifiés
• composants d'outillage entièrement personnalisés conçus autour d'un risque de production spécifique

Cette différence compte. Une pièce standard peut fonctionner pour un moule plus simple. Mais une fois que le projet implique un empilement de tolérances serrées, un acier sensible à l"usure, une adaptation des cavités, des actions secondaires, une stabilité de fermeture ou une longue durée de vie de remplacement, l"exigence passe de « l"achat d"une pièce » à « la résolution d"un problème de production. »

C’est ce que sont censées faire les solutions d’outillage personnalisées. Ils combinent la révision de la conception, la stratégie d'usinage, le choix des matériaux, le traitement thermique, le traitement de surface, l'inspection et le contrôle des commandes répétées en un seul flux de travail. Si vous comparez des options de fournisseurs plus larges, vous pouvez également partir de la présentation principale des outils personnalisés de SENLAN , puis passer aux pages au niveau des composants qui correspondent à votre application.

Quand les outils disponibles dans le commerce commencent à échouer

Dans le travail de moulage de haute précision, les pannes d’outillage commencent rarement par un événement dramatique. Le plus souvent, elles commencent par de petites instabilités qui deviennent visibles lors de l"assemblage, des essais de moule ou de la répétition de la production.

• L'empilement des tolérances provoque des disparités ou des éclairs
  Orientation de la solution : améliorer la logique d'ajustement des inserts, le contrôle des références et la planification de l'inspection.
• La variabilité du retrait de la résine provoque une dérive dimensionnelle.
  Orientation de la solution : vérifiez l'acier de la cavité, la ventilation, le refroidissement et l'alignement des plaquettes avant de commencer l'usinage.
• Les moules à forte cavitation perdent l'équilibre.
  Orientation de la solution : contrôlez plus étroitement la cohérence des inserts, la géométrie liée aux portes et l'adéquation cavité à cavité.
• Les composants coulissants s'usent trop rapidement
  Orientation de la solution : revoir le matériau, le traitement thermique, le revêtement et l'ajustement de la surface de contact sur les détails sensibles à l'usure.
• Les limitations du contrôle thermique créent des déformations ou des cycles instables.
  Orientation de la solution : repenser les fonctionnalités liées au refroidissement et améliorer l'évacuation de la chaleur autour de l'acier critique.
• Les contre-dépouilles ou les filetages internes deviennent instables.
  Direction de la solution : utilisez des mécanismes dédiés tels que des glissières, des élévateurs, des systèmes de dévissage ou des pièces liées au noyau pliable au lieu de forcer une solution de contournement simplifiée.

Lorsque ces risques sont ignorés, la moisissure peut encore se développer au début. Mais cela devient généralement plus difficile à maintenir, plus difficile à répéter et plus coûteux à maintenir stable.

Notre flux de travail de solutions d’outillage personnalisées

Lorsque la tolérance, l"usure et la stabilité thermique deviennent des risques de production, des solutions d"outillage personnalisées doivent être construites autour des composants critiques du moule, et pas seulement autour de la configuration globale du moule.

1. Prise en compte des besoins

Nous commençons par les facteurs qui affectent les performances réelles de production : le type de résine, le volume annuel, la tolérance cible, les exigences d"apparence, les conditions liées à la machine, les attentes en matière de maintenance et la stratégie de remplacement des pièces.

2. DFM et examen des risques

Avant de couper l’acier, nous examinons le programme du point de vue de la fabricabilité et des risques de production. Cela peut inclure le risque de retrait, la logique de dépouille et de séparation, la ventilation, le refroidissement, l"éjection, la stabilité de la fermeture et les problèmes d"action latérale ou de contre-dépouille.

3. Conception d"outillage et de composants

Une fois les principaux risques définis, nous passons au niveau de l"outillage et des composants : noyaux, cavités, caractéristiques d"obturation, détails de guidage, glissières, poussoirs, composants mobiles et acier lié au refroidissement.

4. Fabrication

La fabrication est sélectionnée en fonction de la fonctionnalité et non en fonction d'une machine préférée. En fonction du composant, nous pouvons utiliser le fraisage CNC, le tournage, l'électroérosion à platine, l'électroérosion à fil, le meulage, le traitement thermique et le traitement de surface. Les acheteurs qui souhaitent voir comment cela se traduit dans la production réelle de pièces peuvent consulter nos capacités d'usinage CNC de pièces..

5. Assistance à l’inspection et à l’échantillonnage

La dernière étape est la vérification. Selon le projet, cela peut inclure des rapports dimensionnels, une inspection axée sur le CTQ, une confirmation des matériaux et de la dureté, une vérification de l"ajustement, un examen de la répétabilité et une assistance lors de l"échantillonnage ou du démarrage.

Il ne s’agit pas simplement de prouver qu’une pièce a été usinée. Le but est de confirmer qu’il prend en charge une fonction de moule stable en production.

Les composants du moule qui affectent le plus fortement la durée de vie de l"outil et la qualité des pièces

C’est généralement là que les solutions d’outillage personnalisées offrent le plus de valeur.

Inserts, noyaux et cavités

Ces pièces affectent directement la géométrie des pièces moulées, l'étanchéité, l'état du plan de joint, la cohérence de la cavité et le comportement de remplacement. Les acheteurs qui comparent les options au niveau des composants peuvent consulter la page d'entrée des composants de moules de précision de SENLAN pour les principales familles de pièces.

Composants du système d"éjection

L’éjection est souvent sous-estimée jusqu’à ce que des défauts d’usure, de collage ou liés aux marques commencent à apparaître. L"ajustement précis, la dureté et l"état de la surface des zones de contact en mouvement influencent fortement la stabilité du système d"éjection dans le temps.

Composants de guidage et d"alignement

Une mauvaise logique de guidage entraîne généralement un désalignement, des bavures et une usure inégale. Ces pièces affectent l’alignement du moule, la précision d’arrêt et la répétabilité sur de longues séries.

Glissières, élévateurs et noyaux pliables

C’est souvent la différence entre un outil qui fonctionne et un outil qui continue de fonctionner. Lorsque le moule comprend des contre-dépouilles, des trous latéraux ou une géométrie de démoulage difficile, la qualité du mécanisme devient critique. Les acheteurs travaillant sur ce type de projets peuvent consulter la catégorie de SENLAN principale pliable pour l'un de ces groupes de composants.

Composants liés au refroidissement

Le refroidissement n’est pas seulement un problème de configuration du moule. Il s"agit souvent d"un problème de composant. Les détails de l"acier liés au refroidissement affectent directement le temps de cycle, l"équilibre thermique, la déformation des pièces et la stabilité sur des séries de production plus longues.

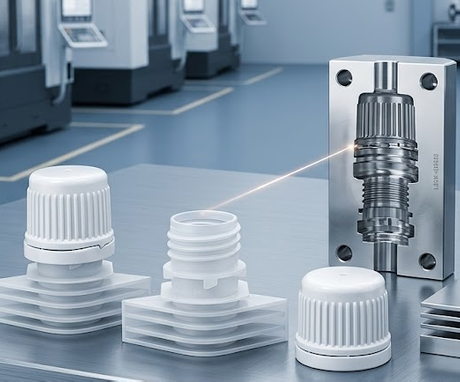

Pour une portée plus ciblée des composants dans les outils de fermeture à haut rendement, vous pouvez également consulter les composants du moule de bouchons . Pour les programmes sensibles à la validation, les composants des moules médicaux fournissent un point de référence plus pertinent.

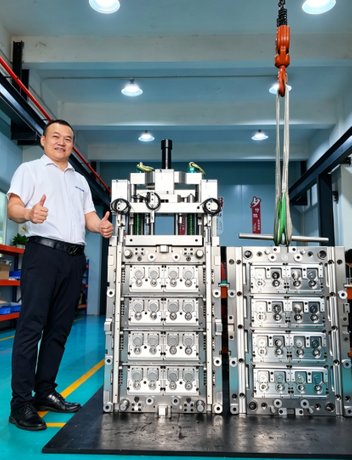

À quoi s"attendre d"un partenaire d"outillage personnalisé directement en usine

Lorsque les acheteurs comparent des solutions d’outillage personnalisées, ils veulent généralement plus qu’un prix pièce. Ils veulent savoir si le fournisseur peut assurer une production stable et une maintenance prévisible.

L'approvisionnement direct en usine peut permettre de mieux contrôler les coûts et les délais, mais uniquement lorsque le contrôle et l'inspection des processus sont suffisamment solides pour assurer la répétabilité. Les acheteurs qui souhaitent évaluer cet aspect plus clairement peuvent examiner les avantages techniques de SENLAN.

Cas d"utilisation où les solutions d"outillage personnalisées sont les plus importantes

Surfaces cosmétiques brillantes

Défi : les flashs, les marques de portail et l'instabilité de fermeture sont très visibles.
Objectif de la solution : ajustement plus serré des plaquettes, contrôle d'arrêt stable et finition de surface contrôlée.
Livrables typiques : composants d’insert, points d’inspection liés à la surface et confirmation du matériau/dureté.

Trous latéraux ou structures en contre-dépouille

Défi : la géométrie ne peut pas être libérée par une simple conception à traction droite.
Objectif de la solution : glissières, élévateurs ou pièces d'outillage liées au noyau pliable.
Livrables typiques : composants mobiles, surfaces d'ajustement sensibles à l'usure et inspection de la géométrie critique.

Pièces d"assemblage de haute précision

Défi : les pièces moulées doivent s'adapter de manière cohérente aux autres pièces.
Objectif de la solution : cohérence de la cavité, concentricité, répétabilité des inserts et contrôle CTQ plus strict.
Produits livrables typiques : plaquettes à ajustement critique, blocs d'empreinte et rapports dimensionnels.

Matériaux abrasifs

Défi : les résines chargées de verre ou de minéraux accélèrent l'usure.
Objectif de la solution : sélection d'aciers plus solides, traitement thermique, stratégie de revêtement et composants d'usure remplaçables.
Livrables typiques : plaquettes liées à l'usure, confirmation de la dureté et planification des pièces de rechange.

FAQ

Quel est le délai de livraison pour les solutions d"outillage personnalisées ?

Le délai de livraison dépend de la complexité de la pièce, de sa quantité, du matériau et du fait que le projet implique uniquement des composants ou un support d"outillage plus large.

Quelle tolérance pouvez-vous atteindre sur les inserts personnalisés et les composants de moule ?

Cela dépend de la géométrie, du matériau et de la fonction de l"élément. La question la plus utile est généralement de savoir quelles dimensions sont CTQ et comment elles sont vérifiées.

Prenez-vous en charge DFM avant le début de l’usinage ?

Oui. La DFM et l"examen des risques font généralement partie du processus, en particulier pour les projets présentant des tolérances strictes, une géométrie complexe ou des risques de maintenance.

De quels fichiers avez-vous besoin pour un devis ?

Idéalement, des dessins 2D, des fichiers 3D, les exigences en matière de matériaux, la dureté, les exigences en matière de surface et toutes les dimensions critiques ou relations d"ajustement.

Pouvez-vous fabriquer uniquement des composants de moule, sans construire le moule complet ?

Oui. De nombreux projets nécessitent uniquement des inserts, des noyaux, des glissières, des poussoirs ou d"autres composants de moule de précision personnalisés plutôt qu"une construction complète du moule.

Commencez par les informations qui comptent

Si vous évaluez des solutions d"outillage personnalisées pour un programme de moules, le moyen le plus rapide d"avancer est de partager les informations de production qui déterminent réellement les décisions d"outillage :

• Dessins 2D et 3D
• Type de résine
• Tolérance cible
• Dimensions CTQ
• Exigence d'apparence
• Volume annuel
• Limites liées à la machine si connues

Si vous souhaitez également consulter un exemple de structure de document avant de proposer un devis, vous pouvez commencer à partir du centre de téléchargement..

Cela suffit généralement pour commencer un examen DFM utile, identifier les risques de fabricabilité et déterminer si le projet nécessite des inserts personnalisés, des composants de moule de précision ou une solution d"outillage plus large.

Demander un examen technique
