Le moulage par injection innovant pour les dispositifs médicaux soutient les soins aux patients

La précision de la fabrication dicte directement les résultats cliniques dans les environnements de soins de santé modernes. Un instrument chirurgical impeccable garantit des performances fiables lorsque des vies sont en jeu. La transition d"un prototype validé à une production à grande échelle présente un défi de taille. Les équipes d’ingénierie doivent faire évoluer rapidement leur production tout en maintenant une conformité rigoureuse. Ils ne peuvent pas compromettre la sécurité des patients. Ils doivent également maintenir une économie d’unité durable. Les limitations de l’outillage imposent souvent des compromis indésirables entre vitesse, géométrie et qualité finale de la pièce.

Les techniques d’outillage avancées offrent une voie à suivre puissante. Nous explorerons comment les interventions stratégiques débloquent des géométries complexes. Vous découvrirez comment des approches spécifiques permettent une itération rapide. Vous apprendrez à surmonter efficacement les obstacles à la validation. Nous couvrirons l’atténuation des risques de mise en œuvre et l’évaluation précise des partenaires de fabrication. En appliquant ces principes, vous garantissez que votre appareil arrive sur le marché de manière sûre et efficace.

Points clés à retenir

• Alignement clinique : le moulage par injection de précision a un impact direct sur l'efficacité des dispositifs, réduisant ainsi les taux d'échec dans les applications de soins intensifs.

• Évolutivité rentable : l'utilisation d'inserts de moule pour la production de dispositifs médicaux réduit le coût des révisions d'outillage et accélère la mise sur le marché.

• La conformité n'est pas négociable : la sélection des fournisseurs doit donner la priorité à des systèmes de gestion de la qualité (QMS) rigoureux, à la certification ISO 13485 et à des cadres de validation IQ/OQ/PQ clairs.

• Atténuation des risques : l'alignement précoce de la conception pour la fabricabilité (DFM) évite les modifications coûteuses des outils à un stade avancé et les retards réglementaires.

Combler le fossé entre les tolérances de fabrication et les résultats pour les patients

Les tolérances de fabrication dans le domaine des soins de santé influencent directement la sécurité des patients. Des écarts mineurs d’outillage provoquent de graves pannes de composants. Ils compromettent facilement les barrières de stérilité. Ils déclenchent fréquemment des rappels réglementaires sévères. Une fraction de millimètre fait la différence entre une connexion sécurisée du cathéter et une fuite de liquide catastrophique. Nous devons reconnaître à quel point une précision absolue prévient les événements cliniques indésirables. Un éclair microscopique sur le piston d’une seringue peut modifier le dosage du médicament. Vous ne pouvez tout simplement pas traiter le moulage par injection destiné aux soins de santé comme une production de biens de consommation standard.

Les appareils modernes présentent une complexité physique croissante. Les instruments chirurgicaux exigent des capacités avancées de micromoulage. Les moniteurs portables nécessitent des techniques sophistiquées de moulage multi-shots. Ils présentent souvent des géométries internes très complexes. Les ingénieurs sont confrontés à une pression immense pour produire ces fonctionnalités complexes de manière cohérente. Les cassettes de diagnostic haute densité s"appuient sur des canaux microscopiques pour traiter les échantillons de sang. Si le processus de moulage déforme même légèrement le canal, la lecture de diagnostic échoue. Ce changement de complexité exige des stratégies d’outillage très raffinées.

Les critères de réussite sont très différents aujourd’hui. Nous devons évaluer le véritable coût de la qualité. La traçabilité du cycle de vie compte bien plus que la production unitaire de base. La sécurité constante des patients reste la référence ultime. L’évaluation de ces facteurs garantit la viabilité à long terme de tout projet de dispositif de santé. Vous devez cesser de simplement distribuer les pièces et vous assurer que chaque lot répond à des exigences réglementaires strictes.

Meilleure pratique : définissez toujours vos dimensions critiques pour la qualité (CTQ) avant de solliciter des offres de fabrication. La clarification précoce de ces mesures évite des désalignements majeurs lors de la mise à l’échelle de la production.

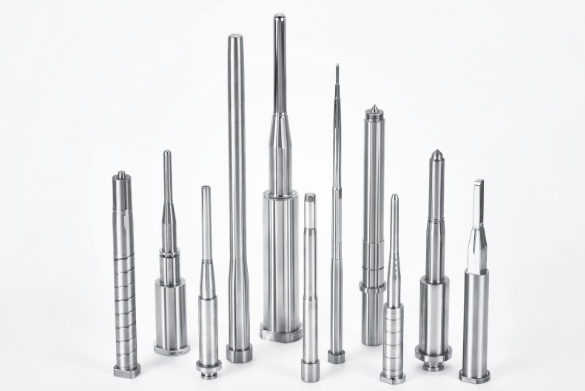

Comment les inserts de moule pour les applications médicales améliorent l"évolutivité et la précision

Les composants interchangeables au sein d’une base d’outils offrent une immense flexibilité d’ingénierie. Vous pouvez modifier rapidement des fonctionnalités spécifiques de l"appareil. Vous évitez complètement d’usiner un tout nouveau moule maître. Cette approche modulaire accélère l"ensemble du cycle de vie de développement. Les ingénieurs utilisent des bases de moules standard pour loger des blocs d"empreinte personnalisés. Lorsque les exigences de conception changent, il vous suffit d"échanger le bloc interne. Cela réduit le gaspillage de matières premières. Cela réduit considérablement le temps d’usinage.

Le prototypage rapide repose en grande partie sur cette flexibilité mécanique. Les ingénieurs mènent des essais cliniques en utilisant des conceptions itératives. Ils effectuent des ajustements ergonomiques rapides en fonction des commentaires réels des utilisateurs. La mise en œuvre d’inserts de moule pour les dispositifs médicaux pilote ce processus itératif agile. Vous pouvez tester efficacement plusieurs variantes d’une poignée chirurgicale. Si un chirurgien demande une texture de préhension plus profonde, il vous suffit de mettre à jour l'insert correspondant. Vous n'arrêtez pas l'ensemble du projet pour reconstruire l'outil principal.

Les géométries complexes nécessitent des solutions d"outillage très sophistiquées. Les concepteurs utilisent des inserts spécifiques pour créer des contre-dépouilles mécaniques difficiles. Les équipements de diagnostic nécessitent souvent des canaux microfluidiques complexes. Ils nécessitent un filetage précis pour sécuriser les bouchons des flacons. Vous obtenez ces fonctionnalités grâce à des configurations d’inserts spécialisées. Ces méthodes avancées ouvrent de nouvelles possibilités de conception.

• Le moulage par insert combine de manière transparente des plastiques structurels rigides.

• Le surmoulage intègre des élastomères souples et biocompatibles pour le confort de l"utilisateur.

• Les inserts filetés fournissent des points de fixation mécaniques sécurisés et étanches.

• Les inserts microstructurés créent des canaux pour les tests de dynamique des fluides.

Cette flexibilité garantit que nous optimisons les appareils pour les utilisateurs finaux. Les poignées chirurgicales ergonomiques améliorent considérablement la fatigue du chirurgien lors d’opérations longues. Des connexions sécurisées empêchent les fuites de fluide dangereuses lors des procédures intraveineuses. Vous finalisez ces détails physiques critiques avant de vous engager dans un verrouillage à grande échelle et à forte cavitation.

Critères d"évaluation essentiels pour les partenaires de moulage médical

Choisir le bon partenaire de fabrication atténue les risques réglementaires massifs. La certification obligatoire ISO 13485 prouve une compétence organisationnelle fondamentale. La conformité FDA CFR 21 Part 820 garantit le strict respect des réglementations du système qualité. Les installations doivent offrir des capacités dédiées aux salles blanches de classe VII ou de classe VIII. Les salles blanches contrôlent méticuleusement l’exposition aux particules en suspension dans l’air pendant les phases critiques de moulage. Ils maintiennent des niveaux d’humidité spécifiques. Ils stabilisent les températures pour empêcher la dégradation du polymère pendant le traitement.

L’expertise matérielle reste tout aussi essentielle. Votre partenaire doit comprendre intimement les polymères complexes de qualité médicale. Le PEEK offre une résistance chimique exceptionnelle pour les outils stérilisables. Ultem offre une résistance mécanique supérieure sous charge. Les silicones médicales assurent une biocompatibilité élevée pour un contact cutané prolongé. La traçabilité au niveau du lot évite toute contamination dangereuse par la résine. Des contrôles qualité rigoureux des fournisseurs protègent l’intégrité fondamentale de vos matières premières. Un partenaire solide audite sans relâche ses fournisseurs de résine.

La capacité du processus dicte la cohérence de la fabrication de gros volumes. Vous devez évaluer soigneusement les données de contrôle statistique des processus (SPC). Des valeurs Cpk élevées indiquent un processus de fabrication stable et hautement reproductible. Un Cpk de 1,33 représente un processus performant. Un Cpk de 1,67 ou plus démontre un contrôle statistique exceptionnel. L’automatisation réduit encore davantage les risques dangereux de charge biologique.

1. Demandez des données Cpk historiques pour des géométries de pièces similaires.

2. Vérifiez les journaux de certification des salles blanches et les routines de surveillance du nombre de particules.

3. Auditez leurs procédures de quarantaine des matières premières et de libération des lots.

4. Passez en revue leurs systèmes automatisés d’extraction de pièces et d’inspection visuelle.

5. Examinez l’historique de leurs actions correctives et préventives (CAPA).

L’extraction automatisée des pièces limite considérablement le contact humain. Les systèmes d’inspection visuelle détectent de manière fiable les défauts cosmétiques microscopiques. Ils ne souffrent jamais de fatigue de l"opérateur. Ces systèmes garantissent que chaque pièce expédiée répond à vos spécifications approuvées.

Risques de mise en œuvre : outils, validation et réalités DFM

Le passage à la production clinique expose plusieurs réalités difficiles en matière de mise en œuvre. La validation médicale nécessite un temps important et des capitaux importants. Le cadre de qualification d"installation (IQ), de qualification opérationnelle (OQ) et de qualification de performance (PQ) exige une documentation rigoureuse. Le choix de fournisseurs peu familiers avec ces protocoles entraîne de graves goulots d"étranglement commerciaux. Ils comprennent souvent mal les intervalles de confiance statistiques requis. Ils ne parviennent pas à remettre en question les paramètres du processus de manière adéquate pendant la phase OQ. Cela conduit à des cycles de production instables.

L’usure des outils a un impact direct sur la longévité de votre production. Les outils en acier H13 entièrement trempés résistent à des millions de cycles rapides. Les composants d’outillage interchangeables offrent parfois moins de durabilité. Vous devez équilibrer la flexibilité initiale par rapport aux volumes de production attendus. Le remplacement des composants usés évite systématiquement les éclairs ou les dérives dimensionnelles. L'utilisation d'inserts de moule pour la production médicale permet une maintenance ciblée. Vous remplacez les zones de déclenchement à forte usure plutôt que de jeter l'ensemble de la base d'outils.

L’écart de conception pour la fabricabilité (DFM) détruit les délais des projets. Ne pas engager des experts en moulage dès le début entraîne de graves problèmes. Les pièces médicales complexes développent souvent des marques d’enfoncement visibles. Ils souffrent de déformations structurelles dues à un refroidissement inégal. L"air emprisonné crée des vides dangereux à l"intérieur des zones structurelles critiques. Une collaboration technique précoce évite entièrement ces défauts. Un partenaire solide ajuste les épaisseurs de paroi avant de couper l’acier.

Les chaînes d’approvisionnement introduisent des vulnérabilités opérationnelles distinctes. Le fait de s’approvisionner en matériaux exclusifs crée un risque immense pour l’entreprise. Les retards dans les composants d’outillage interrompent des chaînes de fabrication entières. Vous avez besoin d’un plan d’urgence clair et réalisable. Des stratégies d"approvisionnement redondantes protègent vos dates critiques de lancement sur le marché. Qualifiez toujours plusieurs équivalents de résine lors de vos soumissions réglementaires initiales.

Erreur courante : précipiter la phase PQ en exécutant trois lots consécutifs le même jour. Le PQ doit démontrer une stabilité à long terme. Vous devez séparer les exécutions de plusieurs jours pour tenir compte des variations environnementales et de configuration.

Logique de présélection : passer du prototype à la production

La transition du prototype à la production nécessite une sélection très logique des fournisseurs. Vous devez auditer minutieusement leur processus DFM. Fournisseurs présélectionnés fournissant une analyse complète du flux de moule. Ils doivent offrir immédiatement des commentaires de conception exploitables. Rejetez les fournisseurs qui acceptent simplement aveuglément un fichier CAO soumis. Les véritables partenaires identifient de manière proactive les défauts de moulage potentiels. Ils suggèrent des angles de dépouille stratégiques pour améliorer l"éjection des pièces.

Évaluez l’évolutivité sur l’ensemble du cycle de vie de l’appareil. Un partenaire doit gérer efficacement la production à faible volume pour les essais cliniques initiaux. Ils doivent également gérer de manière transparente les outils de production à forte cavitation par la suite. Des transitions fluides évitent les retards dans le transfert de technologie. Ils maintiennent une qualité constante tout au long des premières phases de mise à l’échelle. Si un partenaire s"appuie entièrement sur des ateliers d"outillage externes, votre profil de risque augmente considérablement.

Analyser les propositions au-delà des numéros d’unité initiaux. Évaluez soigneusement les garanties de maintenance des outillages. Évaluez les hypothèses relatives aux taux de rebut de manière réaliste. Considérez explicitement les capacités de prise en charge de la validation. Vous souhaitez une vue complète de l’efficacité opérationnelle. Les taux de rebut élevés érodent silencieusement les marges sur des millions d’unités. Un support de validation robuste évite les blocages réglementaires.

La formulation d’une demande de devis (RFQ) nécessite des détails stricts. Votre demande de prix doit explicitement exiger des délais de validation. Il doit indiquer clairement les spécifications des salles blanches. Les stratégies d’approvisionnement en matériaux doivent rester très transparentes. Des attentes techniques claires éliminent les surprises techniques en aval. Utilisez un flux logique structuré pour évaluer chaque proposition.

Conclusion

Traiter le moulage par injection simplement comme un service de base entraîne un échec opérationnel. Il représente une extension essentielle des soins directs aux patients. Chaque dimension physique affecte fondamentalement la sécurité clinique. L"outillage stratégique atténue les risques de fabrication substantiels. Il accélère la mise sur le marché d’appareils améliorant la vie. L’exploitation de composants interchangeables vous garantit de rester agile pendant la phase de conception.

Vous devez prioriser des protocoles de conformité rigoureux. Des processus validés protègent les patients et la réputation de votre marque. Anticipez l’usure des outils et planifiez la maintenance de manière proactive. Exigez une transparence totale concernant les opérations des salles blanches et l’approvisionnement en matériaux. La véritable précision nécessite un dévouement systémique à l’ingénierie de qualité.

Les équipes interfonctionnelles doivent collaborer tôt. Les unités d’ingénierie, de qualité et d’approvisionnement doivent entamer immédiatement des conversations DFM. Un alignement proactif évite les retards réglementaires à un stade avancé. Il garantit des performances robustes de l’appareil. Commencez dès aujourd’hui à auditer vos partenaires de fabrication potentiels pour garantir un lancement de production sans faille.

FAQ

Q : Quels sont les principaux avantages de l’utilisation d’inserts de moule pour l’outillage de dispositifs médicaux ?

R : Ils permettent des itérations de conception rentables et des délais d’exécution plus rapides pour les essais cliniques. Les ingénieurs peuvent tester rapidement des géométries complexes ou des textures alternatives sans remplacer l’intégralité de la base du moule principal. Cette modularité réduit le gaspillage de matériaux, diminue les dépenses initiales en outillage et accélère considérablement le cycle de développement agile.

Q : Comment un fabricant valide-t-il un processus de moulage par injection médicale ?

R : Les fabricants utilisent un cadre standard en trois phases. La qualification d"installation (IQ) vérifie que la configuration de l"équipement répond aux spécifications. La qualification opérationnelle (OQ) teste les limites du processus pour établir les limites fonctionnelles. La qualification des performances (PQ) confirme la stabilité à long terme en exécutant plusieurs lots discrets dans des conditions standard pour garantir une stricte conformité réglementaire.

Q : Le moulage par injection en salle blanche augmente-t-il considérablement les coûts unitaires ?

R : Le contrôle environnemental et les protocoles d"habillage rigoureux introduisent des primes opérationnelles initiales. Cependant, le fait d"éviter les rappels de produits liés à la charge microbienne et d"éviter les lots de stérilisation défectueux compense entièrement ces primes. L"investissement dans la fabrication en salle blanche protège l"intégrité de la marque et garantit en fin de compte un déploiement cohérent et sûr des appareils.

Q : Quel est le délai de livraison typique pour les moules d’injection médicale personnalisés ?

R : La fabrication des moules personnalisés nécessite généralement de 4 à 12 semaines. Le calendrier exact dépend fortement de la complexité géométrique, de l"utilisation d"inserts interchangeables et de la dureté de l"acier requise. La validation complète IQ/OQ/PQ ajoute un temps supplémentaire essentiel avant que vous puissiez commercialiser l"appareil.
