Composants de moule de bouchon pour le moulage par injection de bouchons de bouteille à grande vitesse

Réponse rapide : Le moulage par injection de bouchons de bouteilles ne concerne pas seulement la vitesse de la machine ou la sélection du polymère. La production stable de fermetures dépend de composants de précision du moule de bouchons tels que les noyaux filetés, les inserts d'étanchéité, les bagues de col et les inserts de cavité. Ces composants contrôlent l’étanchéité, le couple, l’éclat, l’éjection et la cohérence d’une cavité à l’autre dans une production à grande vitesse.

Déclaration d'entité : SENLAN fabrique des moules à injection personnalisés et des composants de moules de précision pour les applications d'emballage, de bouchons, de fermetures, d'emballages cosmétiques, de moulage médical et de moulage par injection à haute cavitation.

Dans le moulage par injection de capsules de bouteilles à grande vitesse, la qualité de la fermeture est contrôlée par de petits détails d"outillage. La géométrie du noyau fileté, la précision de l"insert d"étanchéité, l"ajustement de la bague de serrage, la cohérence de l"insert de cavité, la stabilité de la ventilation et du plan de joint affectent tous si le capuchon final se ferme correctement, s"ouvre en douceur et s"étend de manière cohérente dans plusieurs cavités.

Pour les fabricants de bouchons, une production stable dépend de la capacité des composants du moule à contrôler l’étanchéité, le couple, les bavures et la cohérence d’une cavité à l’autre sur de longues séries de production. Un moule peut sembler correct dans la conception CAO, mais si les composants qui forment le filetage, la zone d"étanchéité ou l"ajustement du col ne sont pas stables, le résultat de production peut devenir incohérent.

Ce guide explique comment les acheteurs doivent évaluer les composants du moule de bouchon, l"outillage de moulage par injection de bouchons de bouteille et les pièces de remplacement du moule de fermeture avant d"approuver un nouvel outillage ou de commander des composants de rechange.

Pourquoi la production de capsules de bouteilles dépend de composants de moules de précision

TL;DR : Les bouchons de bouteilles sont de petites pièces, mais leurs composants de moule contrôlent des fonctions critiques telles que l'ajustement du filetage, l'étanchéité, le couple, l'inviolabilité, l'éjection et la cohérence à long terme. Les acheteurs doivent évaluer les composants du moule en fonction de leur fonction à l'intérieur du moule, et pas seulement en fonction de leurs dimensions nominales.

Les capsules de bouteilles et les fermetures en plastique sont utilisées dans les emballages de boissons, d’aliments, de produits pharmaceutiques, ménagers, de soins personnels et de cosmétiques. Leurs performances dépendent de plusieurs exigences fonctionnelles : une étanchéité étanche, un couple d"ouverture contrôlé, un engagement stable du filetage, un aspect propre et un ajustement cohérent avec le goulot de la bouteille.

Chacune de ces exigences est liée à un composant du moule. Les noyaux de fil forment le filetage interne. Les inserts d"étanchéité définissent la géométrie de l"étanchéité. Les anneaux de cou affectent l"ajustement avec le récipient. Les inserts de cavité contrôlent la forme et la surface du capuchon. Les composants du décapant et de l"éjection influencent la stabilité du dégagement et du cycle.

Lorsque les acheteurs évaluent un moule pour capsules de bouteilles, ils ne doivent pas se concentrer uniquement sur la base du moule ou sur le tonnage de la machine. Les composants de moule les plus petits déterminent souvent si la fermeture peut être produite de manière répétée sans problème de bavure, de fuite, de variation de couple ou d"éjection.

Des exigences de fermeture aux exigences des composants de moule

TL;DR : Chaque exigence de fermeture crée une exigence d’outillage. Les acheteurs doivent traduire les objectifs d’étanchéité, de couple, d’allègement et de production à grande vitesse en spécifications spécifiques des composants du moule de bouchon avant de commander l’outillage.

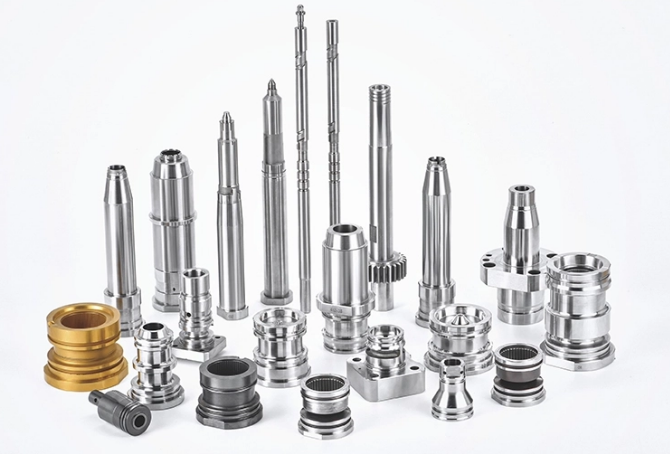

Les principaux composants du moule de capuchon que les acheteurs devraient examiner

TL;DR : Les composants les plus importants du moule de bouchon comprennent les noyaux filetés, les inserts d'étanchéité, les bagues de col, les inserts de cavité, les inserts de noyau, les plaques de dévêtissage et les inserts de remplacement. Chaque composant doit être revu en fonction de la fonction de fermeture qu'il contrôle.

Les moules à bouchons reposent sur plusieurs composants de précision travaillant ensemble. Si un composant s"use, se déplace ou ne s"adapte pas correctement à la cavité, le défaut peut apparaître sous la forme d"une fuite, d"un éclat, d"une variation de couple, d"un tir court, d"un collage ou d"un ajustement instable du capuchon.

Les acheteurs qui s’approvisionnent en composants de moules de bouchons doivent examiner attentivement les pièces suivantes :

• Noyaux de filetage : contrôlez la géométrie du filetage, le couple d'ouverture, le couple d'application et l'ajustement de l'assemblage.
• Inserts d'étanchéité : contrôlent les zones d'étanchéité, les zones de bouchons, les surfaces de compression et les risques de fuite.
• Anneaux de col :  aident à définir l'ajustement du bouchon, l'interaction avec le goulot de la bouteille et la cohérence de l'étanchéité.
• Inserts de cavité : contrôlez la géométrie externe, l'apparence, l'épaisseur de paroi et la cohérence d'une cavité à l'autre.
• Inserts de noyau : forment la géométrie interne et affectent l'éjection, le retrait et la libération des pièces.
• Plaques de démoulage et pièces d'éjection : permettent un démoulage rapide sans déformer le capuchon.
• Inserts de remplacement :  aident à maintenir les performances du moule à long terme lorsque les zones sensibles à l'usure nécessitent un entretien.

Le plan d"inspection correct dépend de la fonction contrôlée par le composant. Un noyau fileté peut nécessiter un examen du profil et de la surface, tandis qu"un insert d"étanchéité peut nécessiter une attention particulière aux surfaces d"arrêt et à l"ajustement dimensionnel.

Comment les noyaux de filetage affectent le couple et l"ajustement du capuchon

TL;DR : les noyaux filetés affectent la façon dont un capuchon s'applique, s'ouvre et se ferme. L'usure, les variations dimensionnelles ou une mauvaise finition de surface sur les âmes filetées peuvent créer une variation de couple et des performances de capuchon incohérentes dans les cavités.

La géométrie du filetage est l’une des caractéristiques les plus importantes du moulage par injection de capsules de bouteilles. Le filetage doit correspondre au goulot de la bouteille, supporter la force de fermeture correcte et permettre à l"utilisateur d"ouvrir le bouchon dans la plage de couple requise.

Si une âme filetée présente des variations en termes de profondeur de filetage, d"angle de flanc, de pas, d"état de surface ou de relation de référence, le capuchon moulé peut ne pas se comporter de manière cohérente. Dans un moule à cavité élevée, de petites différences entre les noyaux filetés peuvent créer une variation de couple d"une cavité à l"autre.

Les acheteurs doivent définir quelles dimensions de filetage sont critiques et si des rapports d"inspection sont requis. Pour les noyaux filetés de remplacement, l"identification des cavités et les enregistrements de correspondance peuvent aider à réduire le risque d"installation d"un composant qui correspond au dessin mais se comporte différemment à l"intérieur d"un moule existant.

Comment les inserts d’étanchéité et les anneaux de col affectent les fuites

TL;DR : les performances d'étanchéité dépendent de la géométrie du joint et de l'état des composants du moule. Les inserts d'étanchéité, les bagues de serrage et les surfaces d'arrêt doivent être examinés pour vérifier leur usure, leur précision dimensionnelle, leur finition de surface et leur consistance de remplacement.

Les fuites sont l’un des modes de défaillance les plus graves dans la production de bouchons et de fermetures. Cela peut provenir de la conception du produit, du comportement des matériaux ou des paramètres du processus, mais l’état de l’outillage en est souvent une partie.

Les inserts d"étanchéité et les bagues de col aident à contrôler la géométrie de contact entre le bouchon et le récipient. Si la surface d"étanchéité est usée, dépareillée ou mal inspectée, le bouchon peut sembler acceptable mais ne pas fonctionner correctement en termes de pression, de vide ou de transport.

Les acheteurs doivent examiner les composants du moule critiques pour l’étanchéité avant l’approbation de la production. Les contrôles importants peuvent inclure les dimensions des zones d"étanchéité, l"ajustement par fermeture, la planéité des inserts, la ventilation à proximité des zones d"étanchéité, l"état de surface et l"état d"usure après de longues séries de production.

Sélection des matériaux : HDPE, PP et résine recyclée dans le moulage du capuchon

TL;DR : Le choix du matériau affecte l’écoulement, le retrait, la rigidité, le couple, l’étanchéité et l’éjection. Le PEHD, le PP et les matériaux recyclés peuvent chacun nécessiter un examen différent des outils et une attention particulière aux composants du moule.

La plupart des fermetures en plastique sont fabriquées à partir de matériaux tels que le PEHD, le PP ou des polymères d"emballage spécifiques à une application. Le PEHD est couramment utilisé lorsque la rigidité et la résistance aux chocs sont requises, tandis que le PP est souvent utilisé pour les fermetures nécessitant des charnières performantes ou une résistance thermique plus élevée. Les tendances en matière de résine recyclée et d’emballage mono-matériau peuvent également influencer le choix des matériaux.

Les changements de matériaux peuvent affecter les performances du moule. Une résine avec un retrait différent peut modifier l"ajustement du filetage. Une résine ayant un comportement d"écoulement différent peut créer des bavures dans des zones qui coulaient bien auparavant. La variation des matériaux recyclés peut influencer la qualité de la surface, la sensibilité de la ventilation et le comportement d"éjection.

Lorsque les acheteurs changent de qualité de résine, de contenu recyclé ou de fournisseur de matériaux, ils doivent examiner les composants critiques du moule tels que les noyaux filetés, les inserts d"étanchéité, les bagues de col et les inserts de cavité. Le dessin peut rester le même, mais la fenêtre de production peut changer.

Les moules de bouchons à grande cavité nécessitent une cohérence cavité à cavité

TL;DR : Les moules pour bouchons à cavité élevée nécessitent que chaque cavité produise le même comportement de fermeture. La variation d'un insert, d'un noyau fileté, d'un composant d'étanchéité ou d'un détail d'éjection peut créer des résultats de qualité différents d'une cavité à l'autre.

La production de capsules de bouteilles à grande vitesse utilise souvent des moules multi-empreintes pour obtenir le rendement requis. Dans ces moules, la cohérence d’une empreinte à l’autre est un facteur de qualité majeur. Si une cavité se comporte différemment, le mouleur peut constater une variation du poids du bouchon, une différence de couple, des bavures, une instabilité d"étanchéité ou des problèmes d"éjection.

Les acheteurs qui recherchent des composants de moule de précision pour les moules de bouchons à cavité élevée doivent se demander comment le fournisseur contrôle la répétabilité entre les composants. Les contrôles importants comprennent la clarté des dessins, les références de référence, l'identification des cavités, les dossiers d'inspection et les références de fabrication répétées pour les pièces de rechange.

Pour la production à grande cavité, les composants du moule ne doivent pas être traités comme des pièces de rechange isolées. Ils devraient être contrôlés dans le cadre d’un système de production.

Refroidissement, éjection et stabilité du cycle dans le moulage par injection de capsules de bouteilles

TL;DR : La production rapide de bouchons nécessite un refroidissement et une éjection stables. La conception des composants du moule affecte le temps de cycle, la déformation des pièces, le comportement de démoulage et la fiabilité de la production à long terme.

La durée du cycle de moulage des capsules de bouteilles est influencée par le remplissage, l"emballage, le refroidissement et l"éjection. Bien que la conception du refroidissement fasse partie de la structure globale du moule, les composants du moule affectent également le transfert de chaleur, le comportement de démoulage et la stabilité des pièces.

Les inserts de noyau, les inserts de cavité et les pièces liées à l"éjection doivent être examinés pour déterminer comment ils permettent une production rapide sans endommager le capuchon. Si le capuchon colle pendant l"éjection ou se déforme avant que le refroidissement ne soit stable, la durée du cycle peut augmenter ou les taux de rejet peuvent augmenter.

Pour les nouveaux projets d'outillage, les acheteurs peuvent examiner les capacités d'outillage de moulage par injection plastique ainsi que les exigences en matière de composants de moule qui affectent la production de fermetures à grande vitesse.

Composants de remplacement du moule de capuchon et maintenance à long terme

TL;DR : Les pièces de rechange doivent être planifiées avant que des problèmes de production n'apparaissent. Les noyaux filetés, les inserts d'étanchéité, les bagues de col et les inserts de cavité peuvent nécessiter des enregistrements d'identification et d'inspection de la cavité pour une maintenance reproductible.

Les moules à bouchons fonctionnent souvent pendant de longues campagnes de production. Au fil du temps, une usure peut apparaître sur les noyaux filetés, les zones d"étanchéité, les faces d"obturation, les composants d"éjection et les inserts de cavité. Si les pièces de rechange ne sont pas correctement contrôlées, le nouveau composant peut résoudre un problème tout en en créant un autre.

Pour les composants de moule de remplacement, les acheteurs doivent fournir des échantillons de pièces anciennes, le numéro de cavité, des photos de défauts, des informations sur les pièces à assembler et des exigences d"inspection lorsque cela est possible. Cela aide le fournisseur à déterminer si le composant de remplacement doit correspondre au dessin d"origine, à l"état actuel du moule ou aux deux.

Les projets impliquant des pièces de moule usinées sur mesure doivent définir si l'interchangeabilité, l'ajustement manuel ou l'adaptation spécifique à la cavité sont requis.

Liste de contrôle de contrôle qualité pour les composants du moule de bouchon de bouteille

TL;DR :  Le contrôle qualité des composants du moule de bouchon doit se concentrer sur les caractéristiques qui affectent la fonction de fermeture : géométrie du filetage, ajustement étanche, surfaces d'arrêt, équilibre de la cavité, comportement d'éjection et cohérence du remplacement.

Ce que les acheteurs doivent envoyer avant de commander des composants de moule de bouchon

TL;DR : Une demande d'offre complète aide le fournisseur à examiner le fonctionnement des composants du moule de bouchon avant de fixer le prix. Les acheteurs doivent envoyer des dessins, des fichiers CAO, les détails de l'application, les matériaux, le nombre de cavités, les dimensions critiques et les exigences d'inspection.

Avant de demander un devis pour les composants du moule de bouchon, les acheteurs doivent préparer :

• les dessins 2D avec les légendes de tolérance
• Fichiers CAO 3D
• application de fermeture, telle que boisson, eau, sauce,
• qualité de matériau d'emballage cosmétique ou pharmaceutique, telle que PP, HDPE ou résine spécifique au projet
• nombre de cavités et volume de production attendu
• dimensions d'étanchéité critiques
• géométrie du filetage et exigences de couple
• exigences de finition de surface ou de revêtement
• exigences de rapport d'inspection
• photos de défauts en cas de remplacement de pièces usées

Pour l'examen technique, les acheteurs peuvent envoyer des dessins pour examen technique avec des dessins 2D, des fichiers 3D, des détails sur les matériaux, le nombre de cavités, les dimensions critiques et les besoins d'inspection.

Comment SENLAN prend en charge les projets de composants de moules de bouchons

TL;DR : SENLAN prend en charge les projets de composants de moules de bouchons en examinant les dessins, la fonction des composants, la faisabilité de l'usinage, les exigences en matière de matériaux, les besoins d'inspection et la cohérence du remplacement avant le devis.

SENLAN prend en charge les composants de moules personnalisés et les projets de moulage par injection pour les bouchons, les fermetures, les emballages, les emballages cosmétiques et les applications associées à forte cavitation. L"examen du projet peut inclure la fonction du noyau fileté, les exigences en matière d"insert d"étanchéité, l"ajustement de la bague de serrage, la précision de l"insert de cavité, le comportement des matériaux, la documentation d"inspection et la planification des composants de remplacement.

L’objectif est d’aider les acheteurs à relier chaque composant du moule à sa fonction de production. Un noyau fileté doit être examiné en fonction du couple et de l"ajustement. Un insert d"étanchéité doit être examiné en fonction du risque de fuite. Un insert de cavité doit être revu par cohérence. Un composant de remplacement doit être examiné en fonction de son état et des besoins d"inspection.

FAQ : Composants de moule de bouchon pour le moulage par injection de bouchons de bouteille

Quels composants du moule sont les plus importants dans le moulage par injection de capsules de bouteilles ?

Les composants clés comprennent les noyaux filetés, les inserts d"étanchéité, les bagues de col, les inserts de cavité, les inserts de noyau, les plaques de dévêtissage et les inserts de remplacement. Ces pièces affectent l’étanchéité, le couple, le flash, l’éjection et la cohérence cavité à cavité.

Comment les âmes filetées affectent-elles la qualité du capuchon ?

Les noyaux filetés contrôlent la géométrie du filetage, le couple d"ouverture, le couple d"application et l"ajustement de l"assemblage. L"usure ou la variation des âmes filetées peuvent créer des performances de capuchon incohérentes dans les cavités.

Pourquoi les bouchons de bouteilles développent-ils des bavures lors du moulage par injection ?

Les bavures peuvent provenir de l"usure du plan de joint, d"un mauvais ajustement, d"une inadéquation des plaquettes, de problèmes de ventilation, d"une pression excessive ou de changements de débit de matériau. Les composants du moule doivent être inspectés avant de traiter le flash comme un simple problème de processus.

Que doivent envoyer les acheteurs pour un devis de composants de moule de bouchon ?

Les acheteurs doivent envoyer des dessins 2D, des fichiers CAO 3D, la qualité du matériau, le nombre de cavités, les dimensions critiques d"étanchéité, la géométrie du filetage, les exigences de finition de surface, les besoins d"inspection et les photos des défauts actuels en cas de remplacement d"anciennes pièces.

Les composants du moule de remplacement peuvent-ils être rendus interchangeables ?

Les composants de remplacement peuvent être rendus interchangeables lorsque les dessins, les références de référence, l"identification de la cavité, les spécifications des matériaux et les exigences d"inspection sont clairement définis. L’usure existante du moule peut encore nécessiter un examen technique.

Pensées finales

Le moulage par injection de capsules de bouteilles n"est pas seulement une question de vitesse de la machine, de nombre d"empreintes ou de sélection de polymères. La production stable de bouchons dépend de composants de précision du moule de bouchon qui contrôlent la géométrie du filetage, les surfaces d"étanchéité, l"éjection, la bavure et la répétabilité cavité à cavité.

Pour les fabricants de bouchons et les acheteurs de moules d"emballage, la bonne question d"approvisionnement n"est pas seulement « Ce fournisseur peut-il fabriquer la pièce ? ». Une meilleure question est de savoir si le fournisseur comprend comment chaque composant du moule affecte l"étanchéité, le couple, le contrôle du flash, la cohérence du remplacement et la stabilité de la production à long terme.
