Guide d"appel d"offres pour les composants de moules personnalisés
Guide d"appel d"offres pour les composants de moules personnalisés : Comment réduire les risques de transfert avec les fournisseurs
Un appel d’offres pour un composant de moule personnalisé n’est pas seulement une demande de prix.
Il aide le fournisseur à examiner les dessins, les matériaux, les tolérances, la portée de l"inspection et les risques de livraison avant le début de l"inspection CNC, EDM, meulage, polissage et CMM.
La réponse courte
Une demande de prix complète aide le fournisseur à examiner la pièce avant la production, et non après l"apparition des problèmes.
- Il montre les exigences en matière de dessin, de matériau, de dureté, de tolérance et d'inspection.
- Cela réduit les confirmations répétées entre les équipes CNC, EDM, meulage, polissage et inspection.
- Pour les inserts de remplacement, le numéro de la cavité, l'ancien état de l'insert et les photos des défauts sont particulièrement importants.
Pourquoi les informations relatives à la demande de prix sont importantes avant l"usinage

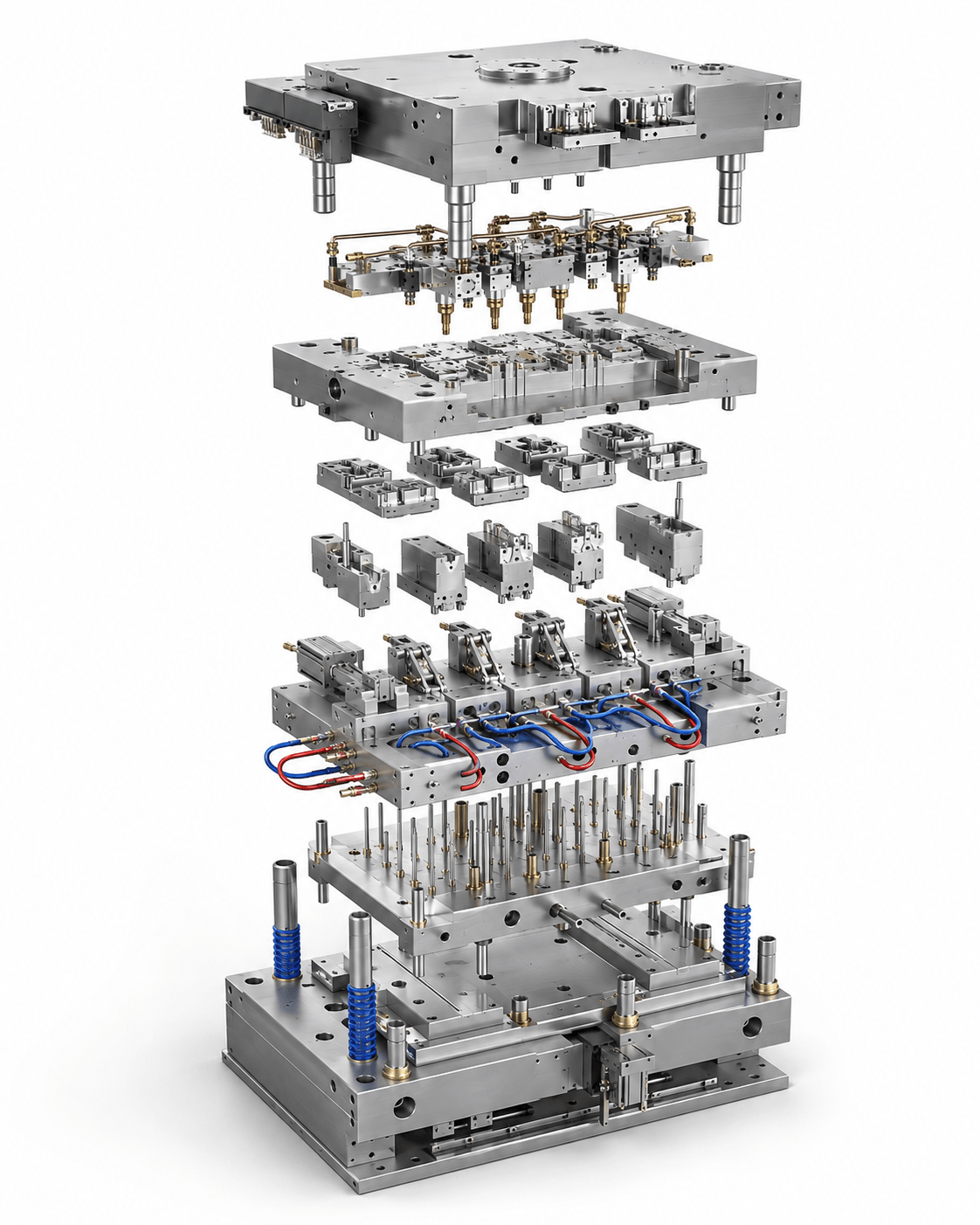

Les composants de moule personnalisés sont des pièces fonctionnelles à l’intérieur d’un moule. Ils peuvent contrôler les zones d"arrêt, le mouvement de glissement, les filetages, l"ajustement des cavités, l"éjection ou la maintenance à long terme.
Si la demande de prix ne comprend qu"une photo ou un nom approximatif de la pièce, le fournisseur doit trop deviner. Le matériau, la dureté, la tolérance, l’état de surface et la portée de l’inspection peuvent rester flous.
Ces détails manquants peuvent créer des retards avant le démarrage de l"usinage. Ils peuvent également créer des conflits plus tard lorsque différentes équipes interprètent le même dessin de différentes manières.
Là où les projets de composants de moule échouent généralement
Le risque de transfert de fournisseur apparaît souvent lorsque le projet passe d"un processus à un autre sans référence technique claire.
Revue de dessin
Risque courant : les dimensions critiques ou les références de référence ne sont pas claires.
Vérifiez tôt : confirmez la version du dessin, le fichier 3D et les légendes de tolérance.
Usinage CNC
Risque courant : la surépaisseur d'usinage peut ne pas correspondre aux besoins ultérieurs d'électroérosion ou de meulage.
Vérifiez tôt : examinez le matériau, la dureté et la séquence d'usinage.
GED
Risque courant : des détails fins, des fentes ou des zones d'arrêt peuvent être planifiés trop tard.
Vérifiez tôt : marquez les zones EDM et la géométrie interne nette.
Traitement thermique
Risque courant : La dureté ou la déformation peuvent affecter le montage ultérieur.
Vérifiez tôt : confirmez la qualité de l'acier, la dureté et la finition post-traitement.
Affûtage
Risque courant : les surfaces de référence peuvent ne pas correspondre à l'assemblage du moule.
Vérifiez tôt : définissez les surfaces de montage, la planéité et les zones de contact.
Polissage
Risque courant : les surfaces fonctionnelles peuvent être modifiées si la portée du polissage n'est pas claire.
Vérifiez tôt : séparez les surfaces visibles des zones d'arrêt ou de glissement.
Inspection MMT
Risque courant : les rapports peuvent manquer les dimensions les plus importantes.
Vérifiez tôt : confirmez la portée de l’inspection CMM avant la production.
Livraison
Risque courant : les besoins d’emballage ou d’expédition peuvent être confirmés trop tard.
Vérifiez tôt : indiquez les attentes en matière d'emballage et de livraison lors de la demande d'offre.
Informations sur la demande de prix que les acheteurs doivent préparer
Un bon appel d"offres donne au fournisseur suffisamment d"informations pour examiner l"itinéraire d"usinage, les exigences d"inspection et la faisabilité de la livraison avant le devis.
Dessin 2D
Affiche les dimensions, les tolérances, les références de référence et les zones fonctionnelles.
Aide à réduire : confirmation répétée de la tolérance.
Fichier CAO 3D
Aide à examiner la géométrie, les surfaces d"ajustement, les zones EDM et la faisabilité de l"usinage.
Permet de réduire : les hypothèses de structure avant usinage.
Matériau et dureté
Affecte CNC, EDM, traitement thermique, meulage et examen de l"usure.
Aide à réduire : les conflits de processus après la confirmation du matériel.
Dimensions critiques
Définit les zones CTQ, les surfaces d"arrêt, les zones de montage et la priorité d"inspection.
Aide à réduire : l'usinage et la mise au point de mesure peu clairs.
Finition de surface
Clarifie le polissage, la texture, les surfaces visibles et les zones de dégagement.
Aide à réduire : les modifications de finition tardives.
Exigence d"inspection
Définit le rapport dimensionnel, l"inspection CMM et la portée des mesures.
Aide à réduire : la responsabilité de qualité peu claire.
Ancien insert ou échantillon correspondant
Aide à examiner l"ajustement du remplacement, la relation d"assemblage et l"état du moule.
Aide à réduire : l’incertitude d’ajustement.
Attente de livraison cible
Permet de vérifier si le calendrier demandé correspond à l"itinéraire du processus.
Aide à réduire : les hypothèses de livraison irréalistes.
Pourquoi les inserts de remplacement ont besoin de plus d"informations
Les inserts de remplacement doivent correspondre à l"état du moule existant, pas seulement au dessin. Un nouvel insert peut toujours créer des problèmes s"il ne correspond pas à la position de la cavité, à la surface d"arrêt, à l"état d"usure ou aux relations d"ajustement à l"intérieur du moule.
Numéro de cavité
Identifie où le problème apparaît dans le moule.
Ancien état de l"insert
Montre l’usure, les dommages et l’état du moule existant.
Photos de défauts
Aide à localiser le flash, le collage, les prises de vue courtes ou les marques de déplacement.
Zone de moule correspondante
Clarifie la manière dont l"insert s"adapte aux composants du moule à proximité.
Surface d"arrêt
Montre où la précision de l"ajustement peut affecter la qualité du flash ou de la pièce.
Dossier d"inspection
Définit les dimensions qui doivent être mesurées avant expédition.
Problèmes courants liés aux appels d"offres et meilleures façons d"envoyer des informations
Composant de cavité
Demande de prix incomplète : veuillez citer cet encart.
Risque possible : les surfaces de montage, les zones d'arrêt et la portée du polissage peuvent ne pas être claires.
Meilleur moyen : envoyez le dessin, le fichier STEP, le matériau, la dureté, les surfaces critiques et les besoins d'inspection.
de moule de précision d'insertion
Demande de prix incomplète : nous avons besoin d'une broche centrale comme cet échantillon.
Risque possible : des tolérances de diamètre, d'arrondi, d'état de surface et de matériau peuvent être supposées.
Meilleur moyen : envoyez le dessin, le matériau, la tolérance, les exigences de surface, l'ancien échantillon et la portée d'inspection.
de noyau
Demande de prix incomplète : veuillez fabriquer cette pièce de moule filetée.
Risque possible : le profil du filetage, la zone de montage et la résistance à l'usure peuvent ne pas être clairs.
Meilleure façon : envoyez le fichier 3D, les détails du filetage, le matériau, le traitement thermique et les informations sur les composants correspondants.
de filetage de broche de noyau
Demande de prix incomplète : nous avons Flash. Veuillez citer un nouvel encart.
Risque possible : le problème peut provenir de l'usure des inserts, d'une inadéquation des fermetures, de la ventilation ou de l'état du moule existant.
Meilleure façon : envoyez le numéro de la cavité, l'ancien insert, les photos des défauts, le dessin du moule, le matériau et les zones de montage.
d'insertion
Demande de prix incomplète : veuillez citer cette pièce de moule.
Risque possible : le parcours d'usinage, le traitement thermique, le meulage et l'étendue du contrôle peuvent être mal interprétés.
Meilleur moyen : envoyez un dessin 2D, un fichier STEP, le matériau, la dureté, la tolérance, l'état de surface et les exigences d'inspection.
Comment SENLAN examine une demande d"offre de composants de moule
SENLAN examine une demande d"offre pour un composant de moule à partir des points de dessin, de matériau, d"usinage, de montage et d"inspection avant le devis. L’objectif est de réduire les hypothèses avant le début de l’inspection CNC, EDM, meulage, polissage ou CMM.
- Version du dessin et cohérence du fichier 3D
- Qualité du matériau et exigences de dureté
- Surfaces de montage et relation d'assemblage
- Zones d'arrêt et surfaces de glissement
- Détails EDM et exigences de meulage
- Finition de surface et portée du polissage
- Portée d'inspection CMM
- Faisabilité de livraison basée sur la portée du projet
Liste de contrôle finale de la demande de prix
Utilisez cette liste de contrôle avant d’envoyer une demande de prix pour un composant de moule personnalisé.
- Dernier dessin 2D
- Fichier 3D au format STEP, STP, X_T ou IGES
- Exigences de qualité et de dureté du matériau
- Dimensions critiques et références de référence
- Exigences de finition de surface ou de polissage Exigences
- EDM ou zones de meulage
- Numéro de cavité pour les pièces de rechange
- Ancien insert ou échantillon correspondant, si disponible
- Photos de défauts pour les projets de maintenance
- Exigence de MMT ou de rapport dimensionnel
- Attentes d'emballage et de livraison
Envoyez votre demande de prix pour composants de moule pour examen
Envoyez-nous votre dessin 2D, votre fichier 3D, vos besoins en matériaux et votre portée d"inspection. Nous pouvons examiner l"itinéraire d"usinage, les dimensions critiques et les points d"inspection CMM avant le devis.
FAQ
SENLAN peut-il proposer un devis avec uniquement une photo du produit ?
Une première discussion pourrait être possible. Un devis fiable nécessite généralement des dessins, des fichiers 3D, des matériaux, des quantités, des dimensions critiques et des exigences d"inspection.
Quel format de fichier est le meilleur pour le devis de composants de moule ?
STEP, STP, X_T et IGES sont couramment utilisés. Un dessin 2D avec tolérances est également important.
Pourquoi les inserts de remplacement nécessitent-ils des numéros d'empreinte ?
Le numéro de la cavité permet d"identifier la position exacte du moule, l"état d"usure et l"emplacement du défaut.
Les rapports d’inspection CMM peuvent-ils être fournis ?
Des rapports CMM ou dimensionnels peuvent être fournis selon les exigences d"inspection convenues.
Une demande de prix complète garantit-elle une livraison plus rapide ?
Non. Cela réduit les risques de communication, mais la livraison dépend de la complexité, du matériau, de l"itinéraire du processus, de l"étendue et du calendrier de l"inspection.
