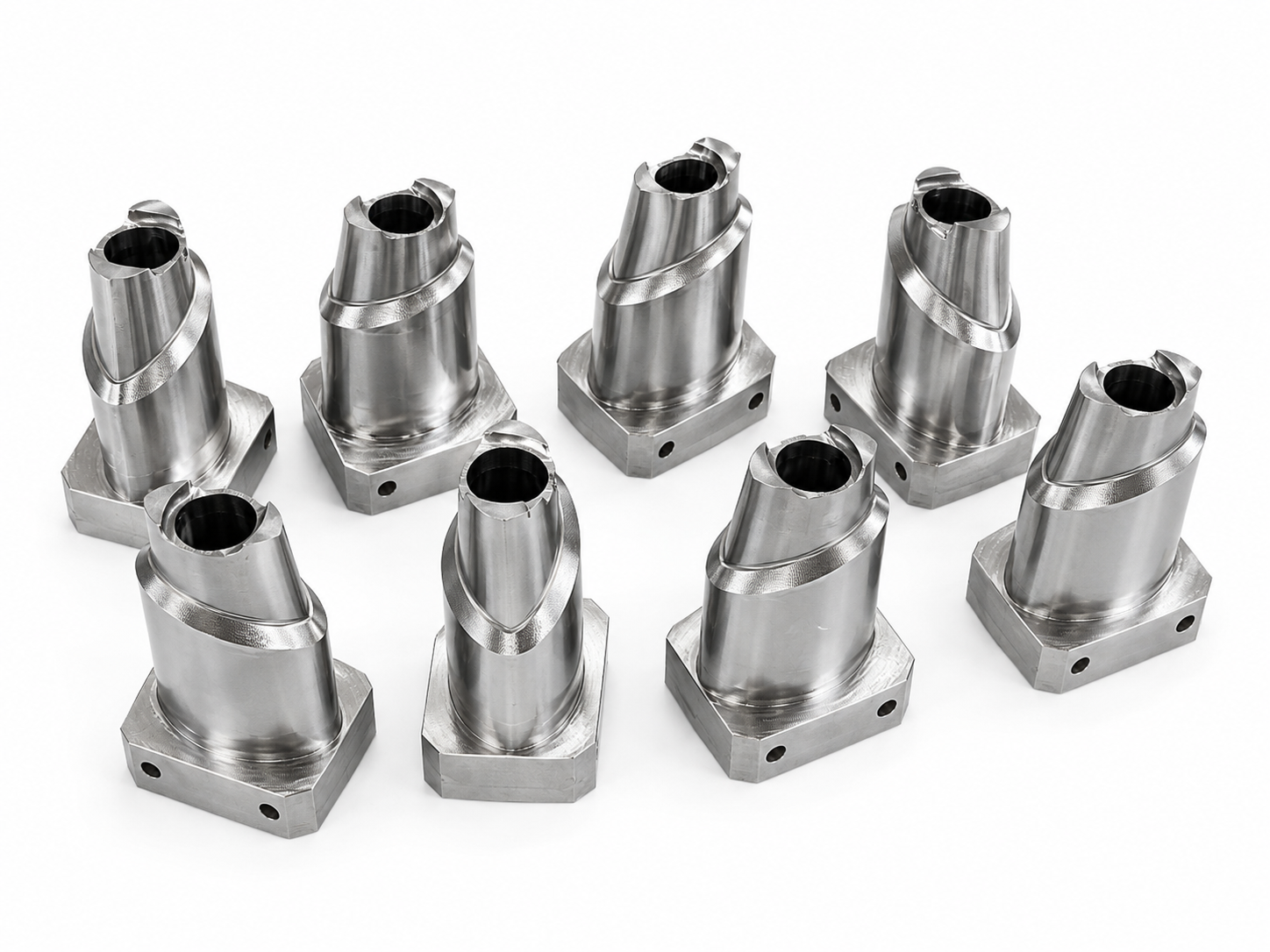

Dans cet article, un insert d"obturateur de vanne fait référence à l"insert de moule remplaçable qui forme l"alésage de l"obturateur et l"interface d"arrêt locale autour de la goupille de vanne. Les broches de vanne, les pointes de buse et les composants d"actionneur propriétaires doivent normalement être examinés avec le fournisseur de canaux chauds d"origine.

Que signifient les dommages causés à l"insert d"obturateur de vanne

Les dommages causés à l’insert de l’obturateur signifient que la zone locale de l’obturateur ne fonctionne plus comme prévu à l’origine. Le problème peut impliquer une usure de l"alésage du portail, des bords délavés, des dommages aux fermetures, une usure de la surface d"appui, un changement de hauteur de l"insert, des fissures, une érosion, des marques d"impact ou une perte d"alignement avec la tige de la vanne.

En production, le problème peut apparaître sous la forme d"un vestige de porte plus important, d"un éclair de porte, d"un filage, d"une dérive de poids dans une cavité, de points noirs, d"un tir court, d"un blanchiment de porte ou de défauts répétés dans la même cavité. Ces symptômes ne doivent pas être traités uniquement comme des problèmes esthétiques. La zone de porte contrôle l"entrée de la matière fondue, la qualité de l"arrêt, la pression locale, l"apparence de la porte et l"équilibre de la cavité.

La question importante n"est pas seulement de savoir si la production peut continuer, mais aussi si l"insert endommagé peut toujours supporter un moulage stable sans créer de rebuts répétés, de variations de pièces ou d"autres dommages aux canaux chauds et à la structure du moule.

Pourquoi les pannes d"obturateur de vanne endommagent l"insert

Une défaillance d"obturateur de vanne peut provenir du système de canaux chauds, de la commande électrique, de l"actionneur, de la broche de vanne ou de l"état de l"outillage local. Si la tige de la vanne ne s"ouvre ou ne se ferme pas correctement, l"insert de vanne peut être exposé à des chocs répétés, à une fermeture incomplète, à une fuite de matière fondue, à des contraintes thermiques ou à une concentration de pression locale.

Une chaîne de défaillance typique peut inclure :

• défaut de circuit, de chauffage, de contrôle de température ou de broche de vanne ;
• timing incorrect des broches, mouvement retardé ou arrêt incomplet ;
• écoulement de fusion répété, impact, contrainte thermique ou fuite autour de la porte ;
• érosion de l'insert du portail, alésage du portail emporté ou dommages à la fermeture ;
• flash, cordage, variation de vestige de porte, tir court ou dérive de poids spécifique à la cavité.

Cependant, tous les défauts du portail ne sont pas causés par l’insert lui-même. Le système de canaux chauds, le chauffage, le thermocouple, l"actionneur, la tige de vanne, l"alignement des buses, l"état des matériaux et les paramètres de moulage doivent également être vérifiés. Remplacer l"insert sans éliminer la cause première peut entraîner des échecs répétés après le redémarrage.

Signes de dommages à l’insert d’obturateur

Les dommages aux inserts d’obturateur de vanne sont généralement identifiés grâce aux défauts des échantillons, au suivi du numéro de cavité, aux alarmes de processus et à l’inspection locale. Le tableau ci-dessous permet de distinguer les causes possibles liées à l"outillage des autres causes qui doivent être exclues avant de commander des plaquettes de remplacement.

Cet examen permet d"éviter une erreur de maintenance courante : remplacer l"insert de vanne en ignorant le mouvement de la tige de vanne, le contrôle des canaux chauds ou les conditions du processus.

Actions de confinement immédiates

Lorsqu’une anomalie d’obturation apparaît, la première étape est le confinement. Un redémarrage trop rapide peut transformer un petit problème de seuil en des dommages plus importants aux plaquettes, en des rebuts répétés ou en d"autres problèmes de canaux chauds.

• Arrêtez la cavité ou le moule concerné conformément à la procédure de l'usine.
• Enregistrez les enregistrements d'alarme, les enregistrements de température et les paramètres de processus.
• Marquez les échantillons moulés par numéro de cavité et temps de production.
• Vérifiez le mouvement de la tige de soupape, le timing d'ouverture et de fermeture et la répétabilité.
• Inspectez les radiateurs, les thermocouples, les câbles et les connexions du contrôleur.
• Retirez et inspectez l’insert du portail si nécessaire.
• Comparez la cavité affectée avec des cavités stables.
• Enregistrer les travaux de nettoyage, de polissage, de correction locale ou de réglage.

Ces enregistrements permettent de déterminer si le problème est dû à l"usure locale des inserts, à l"instabilité des canaux chauds, au mouvement des broches de vanne, à l"état des matériaux ou à une combinaison de plusieurs facteurs.

Inspection visuelle et dimensionnelle

Inspection visuelle et microscopique

L"inspection visuelle doit commencer par l"alésage du portail, le bord d"arrêt, la surface d"appui et la zone de la cavité environnante. Un grossissement ou une inspection optique appropriée peut aider à identifier une érosion précoce, des fissures, des marques d"impact ou une accumulation de carbone qui peuvent ne pas être évidentes lors d"un contrôle rapide en atelier.

• érosion autour de l'alésage du portail ;
• bord du portail délavé ou ouverture irrégulière du portail ;
• accumulation de carbone près de la porte et de la zone de fermeture ;
• fissures, écailles ou effondrements locaux ;
• marques d'impact sur la pointe de la tige de valve ;
• marques de rayures, de rayures ou de polissage ;
• marques de fuite de résine autour du siège de la plaquette ;
• marques de témoin d'arrêt et modèles de contact anormaux.

Contrôle dimensionnel

L"inspection dimensionnelle doit se concentrer sur les caractéristiques qui contrôlent les performances de la vanne, le contact vanne-goupille et l"installation reproductible. Si ces dimensions dérivent, le moule peut encore s"assembler, mais la cavité affectée peut présenter des bavures, des ficelles, des variations de vestiges de porte ou une dérive de poids pendant la production.

• diamètre du portail ;
• diamètre de fermeture ou zone de contact ;
• insérer la hauteur ;
• profondeur d'assise ;
• concentricité entre l'obturateur, le diamètre du raccord et le trajet de la tige de vanne ;
• diamètre de raccord et référence d'emplacement ;
• référence d'alignement de la tige de soupape ;
• dimensions de référence de la cavité environnante.

Comparaison de base

Un résultat d’inspection utile doit être comparé à une référence fiable. La commande recommandée est constituée de dessins 2D ou 3D originaux approuvés, de rapports originaux d"inspection dimensionnelle ou de MMT, de cavités stables du même moule, d"échantillons moulés anciens et nouveaux et de l"état actuel de l"insert usé ou corrigé.

Si le dessin original ou le rapport d"inspection est manquant, la comparaison de la cavité affectée avec des cavités stables peut toujours fournir des preuves d"entretien utiles. Cependant, cela doit être traité comme une référence de maintenance et non comme un substitut aux données techniques approuvées.

Réparer ou remplacer la décision

La décision de réparer ou de remplacer doit être basée sur la fonction, les dimensions, la condition d"arrêt, le risque pour la structure d"accouplement et la validation du redémarrage. Le polissage ne doit pas être traité comme une réparation automatique car il peut modifier les dimensions du portail et de la fermeture.

• Nettoyer :  à utiliser lorsqu'un résidu ou une contamination est confirmé sans dommage dimensionnel.
• Réparation :  à considérer uniquement lorsque la géométrie fonctionnelle et les surfaces de référence peuvent être restaurées et vérifiées.
• Remplacer :  à utiliser lorsque des fissures, une usure importante, une déformation ou une géométrie incertaine du portail rendent la réparation peu fiable.

Si le diamètre du portail, le contact d"arrêt ou la hauteur de l"insert a changé, un polissage local peut créer une amélioration de l"apparence à court terme tout en augmentant la variation à long terme. Toute correction doit être enregistrée et revérifiée avant le redémarrage du moule.

Vérifiez la goupille de vanne et le système de canaux chauds.

Un insert de vanne ne fonctionne pas seul. Si la tige de la vanne, l"actionneur, la buse, le siège de l"insert ou le contrôle de la température présente un problème, un nouvel insert peut à nouveau être endommagé. Avant le remplacement, la structure associée doit être revue ensemble.

• état de la pointe de la tige de valve ;
• rectitude des broches et usure locale ;
• course des broches et répétabilité ;
• timing d'ouverture et de fermeture ;
• état et réponse de l'actionneur ;
• alignement des buses ;
• état du siège de plaquette et de la plaque d'empreinte ;
• dilatation thermique et plage de température de fonctionnement ;
• fuite des canaux chauds ou accumulation de matériaux.

Les commandes de canaux chauds, les actionneurs, les broches de vanne et les composants exclusifs des canaux chauds peuvent nécessiter une coordination avec le fournisseur de canaux chauds d"origine. Un fournisseur de plaquettes de remplacement ne doit pas supposer que chaque défaut lié aux canaux chauds peut être résolu par le seul usinage des plaquettes.

Exigences de fabrication et de validation des inserts de remplacement

Exigences relatives aux dessins et aux lignes de base

Un appel d"offres pour un insert de vanne de remplacement doit fournir suffisamment d"informations pour contrôler à la fois le composant autonome et la manière dont il s"intègre dans le moule existant. Une photo de la pièce endommagée ne suffit pas pour un examen fiable de l’usinage.

• dessins originaux 2D et 3D ;
• l'insert usé ou endommagé, si disponible ;
• numéro de cavité et position du moule ;
• dimensions du portail et de la fermeture ;
• hauteur d'installation ;
• diamètre de montage et surface de référence ;
• exigence de concentricité ;
• exigence de finition de surface ;
• données originales de MMT ou d'inspection dimensionnelle ;
• Informations sur la marque, le modèle et les composants associés des canaux chauds.

Pour les moules plus anciens, l’état réel du moule peut différer du dessin original. Dans ce cas, les photos actuelles des pièces usées, les photos des structures d"accouplement, les échantillons de cavités et les dossiers de maintenance deviennent des références d"examen importantes.

Exigences en matière d"acier, de traitement thermique et de surface

Il n’existe pas de nuance d’acier unique adaptée à chaque insert de vanne. Les exigences en matière d"acier, de traitement thermique et de surface doivent être sélectionnées en fonction de l"abrasivité de la résine, de la température de fonctionnement, de la taille du point d"injection, de l"impact des goupilles de vanne, du risque de corrosion, du volume de production, de la stratégie de réparation et de l"état de surface requis.

Le devis doit identifier le matériau proposé, la plage de dureté, le traitement thermique et les exigences de surface conformément au dessin ou aux spécifications du client. Si le moule utilise une conception exclusive de canaux chauds, les exigences associées doivent également être vérifiées auprès du fournisseur de canaux chauds.

Inspection et répétabilité des remplacements de MMT

L’inspection CMM peut prendre en charge la répétabilité des inserts de porte de remplacement en confirmant les dimensions critiques et les références de montage définies par le client. Le plan de contrôle doit être préparé avant l"usinage, notamment lorsque l"insert doit correspondre à un moule existant avec un temps de montage limité.

• dimensions CTQ définies par le dessin ;
• références d'ajustement et surfaces de référence ;
• insérer la hauteur ;
• surface d'assise;
• diamètre et concentricité du raccord ;
• comparaison des cavités pour les inserts répétés ;
• enregistrements de répétabilité de remplacement ;
• version du rapport et identification du numéro de cavité.

L’inspection CMM doit être utilisée avec une compréhension réaliste de la géométrie du composant. Les très petits trous, les surfaces fines, l"état des bords de la porte, les profils spéciaux ou les défauts de surface peuvent également nécessiter des jauges appropriées, une inspection optique, un examen au microscope, des contrôles de profil ou des méthodes d"inspection définies par le client.

Essai de moisissure et approbation de redémarrage

Un insert de remplacement doit être validé dans le moule avant le redémarrage complet de la production. Le but de l"essai est de confirmer non seulement que le nouvel insert peut être installé, mais également que la cavité fonctionne de manière constante dans des conditions de moulage contrôlées.

Avant le procès

• vérifier l'assemblage du moule et le siège de l'insert ;
• confirmer le mouvement et la répétabilité de la tige de soupape ;
• vérifier les connexions électriques, les radiateurs et les thermocouples ;
• examiner les conditions de refroidissement et des canaux chauds ;
• confirmer l’identification de l’insert et le numéro de la cavité.

Dossiers du procès

• informations sur les machines et les matériaux ;
• paramètres de température, de pression et de synchronisation ;
• enregistrements du temps de cycle et des mouvements du moule ;
• conditions de refroidissement ;
• échantillons numérotés par cavité ;
• poids des pièces et aspect du portail ;
• comparaison de tir court ou de remplissage lorsque cela est utile.

Dossiers d"approbation

• rapport d'essai de moisissure ;
• rapport dimensionnel ou CMM ;
• exemple de dossier d'approbation ;
• vidéo de fonctionnement du moule si nécessaire ;
• liste des risques restants ;
• recommandation d'entretien.

La validation du redémarrage doit comparer la cavité réparée ou remplacée avec des cavités stables. Si une seule cavité est affectée, l"apparence de la porte, le poids de la pièce et la qualité de l"échantillon doivent être vérifiés par rapport à la couverture convenue de la cavité, et non seulement par rapport à une seule pièce.

Entretien préventif et inserts de rechange

Les dommages causés aux inserts d’obturateur sont plus faciles à contrôler lorsque les données de maintenance sont enregistrées avant qu’une panne ne devienne urgente. Les enregistrements préventifs peuvent aider l"acheteur à décider s"il doit nettoyer, corriger, remplacer ou commander des inserts de rechange avant que le moule n"arrête la production.

• enregistrements d'inventaire tournant ;
• tendance de l'apparence du portail par cavité ;
• inspection programmée des goupilles de vanne et des inserts de vanne ;
• méthode de nettoyage approuvée ;
• historique de polissage et de correction ;
• stock d'inserts de rechange ;
• dossiers de révision des dessins et de modifications techniques ;
• Données de référence CMM ou dimensions de référence ;
• délai de remplacement ;
• marquage clair de la cavité et identification des composants.

Pour les moules multi-empreintes, les inserts de rechange doivent être connectés à la numérotation des cavités. Un insert de remplacement sans référence claire de la cavité, sans dossier d"inspection ou sans données de montage peut augmenter les temps d"arrêt pendant la maintenance.

Ce que les acheteurs devraient demander à un fournisseur d"inserts de remplacement

Un fournisseur de plaquettes de remplacement doit aider à clarifier la portée de l"usinage et de l"inspection avant le devis. Les acheteurs devraient demander plus qu’un simple prix unitaire.

• analyse des dommages basée sur des photos, des échantillons ou des composants usés ;
• examen des dessins et des références de montage ;
• confirmation du matériau et de la dureté ;
• itinéraire d'usinage pour les caractéristiques critiques ;
• plan d'inspection et format du rapport ;
• Rapport CMM pour les dimensions critiques définies par le client ;
• comparaison des anciens et des nouveaux inserts lorsque cela est possible ;
• délai de livraison et options de remplacement urgentes ;
• emballage sûr pour les inserts de précision ;
• examen des commentaires d'essai après l'installation ;
• responsabilité correctionnelle et processus de communication.

Pour des besoins plus larges en matière d'outillage de remplacement, les acheteurs peuvent examiner les composants de moule et les catégories d'inserts de précision associées avant de préparer la demande de prix.

Comment SENLAN examine les demandes de remplacement

SENLAN examine les projets d"inserts de remplacement en reliant le composant endommagé, l"état du moule, les défauts spécifiques à l"empreinte, les dessins originaux et les exigences d"inspection avant le devis. Cela permet de clarifier si le projet est principalement une tâche d"usinage de plaquettes de remplacement, une tâche d"assistance à la réparation locale ou une révision d"outillage plus large.

L"examen peut inclure l"usinage CNC pour la géométrie des inserts de précision, l"usinage de détails EDM pour les caractéristiques locales, le meulage et le polissage lorsque le dessin l"exige, l"inspection par MMT ZEISS pour les dimensions critiques définies par le client, les enregistrements d"inspection numérotés des cavités, les inserts de remplacement pour la maintenance du moule, la comparaison des composants anciens et nouveaux sur la base des données disponibles et l"examen des commentaires d"essai basés sur les échantillons et les enregistrements du client.

Les acheteurs peuvent consulter publiés par SENLAN les avantages techniques lorsqu'ils évaluent l'assistance à l'usinage et à l'inspection. Les tolérances, les méthodes d'inspection et les livrables spécifiques au projet doivent toujours être confirmés à partir des dessins réels et de la demande de prix.

FAQ

Qu’est-ce qui cause les dommages à l’insert d’obturateur de vanne ?

Les dommages à l"insert d"obturateur de vanne peuvent être causés par un désalignement des goupilles de vanne, un arrêt retardé, une instabilité du chauffage ou de la température, une pression locale excessive, une fuite de matière fondue, une résine abrasive, une contrainte thermique, une accumulation de carbone ou une usure à long terme. Le système de canaux chauds et les conditions du processus doivent être vérifiés avec l"insert.

Un insert de portail usé peut-il provoquer un flash ?

Oui. L"usure, l"érosion ou les dommages causés par la fermeture autour du portail peuvent créer un éclair local. Cependant, une pression excessive, un retard des broches, une instabilité de température ou des problèmes de matériaux doivent également être exclus avant que l"insert soit identifié comme la seule cause.

Quand faut-il remplacer un insert d’obturateur de vanne ?

Le remplacement est généralement préféré lorsque la surface fonctionnelle est usée, que le diamètre du portail a dérivé, que la zone d"arrêt est endommagée, que des fissures ou une érosion sont présentes ou que des défauts répétés réapparaissent après un nettoyage ou une correction locale.

Le polissage peut-il réparer l"usure de l"insert de portail ?

Le polissage peut éliminer la contamination ou les marques mineures, mais il ne doit pas être traité comme une réparation automatique. Le polissage peut modifier le diamètre du point d"injection, la géométrie de fermeture ou la hauteur de l"insert, ce qui nécessite une nouvelle vérification dimensionnelle et une validation par essai.

La goupille de valve doit-elle être remplacée par l"insert ?

Pas toujours. La goupille de valve doit être inspectée pour vérifier l"usure de la pointe, la rectitude, la course, le calage et l"alignement. Si la goupille de valve est endommagée ou mal alignée, le remplacement uniquement de l"insert peut ne pas empêcher des pannes répétées.

Pourquoi une seule cavité présente-t-elle des défauts de grille ?

Les défauts de vanne à une cavité peuvent provenir de l"usure locale de l"insert de vanne, du calage des broches de vanne, de l"alignement des buses, de l"instabilité du réchauffeur, d"un débit bloqué ou de dommages locaux à la fermeture. Les échantillons numérotés par cavité et la comparaison avec des cavités stables sont utiles pour le diagnostic.

Quelles dimensions sont critiques pour le remplacement ?

Les dimensions critiques incluent généralement le diamètre du portail, le diamètre d"arrêt, la hauteur de l"insert, la profondeur d"assise, le diamètre du raccord, la concentricité, la référence d"alignement de la tige de vanne et les données définies par le client ou les dimensions CTQ.

Quels enregistrements sont requis avant de redémarrer la production ?

Les enregistrements utiles incluent l"historique des alarmes, les paramètres du processus, la vérification du mouvement des broches de vanne, la vérification du chauffage et du thermocouple, le rapport dimensionnel ou CMM, les échantillons numérotés par cavité, l"examen de l"apparence des vannes, la comparaison du poids des pièces, le rapport d"essai de moule et la liste des risques restants.
