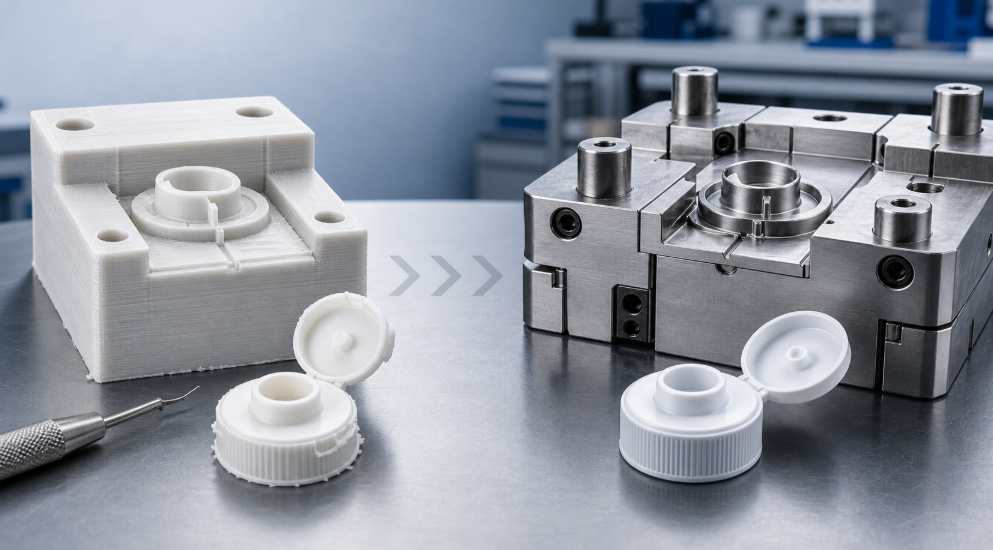

Des moules prototypes imprimés en 3D aux outils de production : comment réduire le flash

Les moules prototypes imprimés en 3D sont utiles pour le développement précoce de produits. Ils aident les équipes d"ingénierie à tester la géométrie, à produire les premiers échantillons et à apprendre rapidement avant de s"engager dans les outils de production.

Mais dès qu’un processus de prototype commence à fournir des échantillons clients ou des commandes en petits lots, les attentes changent. Un moule suffisamment performant pour l’apprentissage peut ne pas être suffisamment stable pour une production reproductible.

Un exemple courant est le flash. Les équipes utilisant des moules prototypes FDM ou SLA peuvent trouver que la forme de la pièce est acceptable, mais les bords doivent être coupés à la main après chaque cycle. Au début, tailler avec un couteau peut sembler gérable. Au fil du temps, cela devient lent, incohérent et risqué, surtout si la pièce est utilisée dans des applications médicales, d"emballage, de bouchon, de fermeture, de cosmétique ou de scellage.

Réponse rapide : les prototypes de moules imprimés en 3D créent souvent des éclairs car la ligne de joint, la rigidité du moule, la stabilité de serrage et la précision de la surface sont limitées. Les puits de trop-plein et les dispositifs de coupe peuvent aider à gérer les excès de matériaux, mais ils ne peuvent pas remplacer un outillage de production précis.

Pourquoi les moules prototypes créent souvent du flash

Le flash n"est pas seulement un matériau supplémentaire autour d"une pièce moulée. C"est généralement le signe que le moule ne contrôle pas suffisamment bien la pression, la fermeture, la ventilation ou l"alignement.

Dans les moules prototypes, les bavures proviennent généralement :

• Mauvais ajustement de la ligne de joint
• Planéité limitée entre les moitiés du moule
• Pression de serrage inégale
• Faible rigidité du moule sous pression
• Profondeur ou emplacement de l'évent non contrôlé
• Déformation du matériau lors de cycles répétés
• Usure des surfaces de contact
• Assemblage manuel ou variation de serrage manuel

Ces problèmes sont particulièrement visibles lorsque le matériau moulé s"écoule facilement ou lorsque la pièce présente des bords fins, des caractéristiques d"étanchéité ou des surfaces esthétiques. Même un petit espace au niveau de la ligne de séparation peut créer une fine pellicule de flash qui devra être retirée ultérieurement.

C"est pourquoi le contrôle du flash doit commencer par la stabilité de l"outillage, et non par le post-traitement.

Pourquoi Flash devient un risque de production

Au début du prototypage, un petit flash peut être acceptable. Un concepteur peut découper plusieurs échantillons, inspecter la pièce et poursuivre les tests. C"est normal pendant le développement.

Le problème commence lorsque le détourage devient partie intégrante du flux de production.

Pour un échantillon unique, un rognage peut être acceptable. Pour la livraison client, la validation médicale, l’approbation des emballages ou la production multi-empreintes, le flash devient un risque en matière d’outillage et de processus.

Pourquoi les moules imprimés en 3D ont du mal à contrôler les lignes de séparation

Les moules FDM et SLA peuvent réduire le temps de développement, mais ils ne se comportent pas comme des outils métalliques de production.

Les moules FDM sont particulièrement limités car les lignes de couches, les variations de surface locales et la dérive dimensionnelle rendent difficile la création d"une fermeture nette de la ligne de joint. Les moules SLA peuvent améliorer la résolution de surface, mais ils présentent toujours des limites en termes de rigidité, de résistance à l"usure et de stabilité thermique.

Les limitations courantes incluent :

• Lignes superposées qui empêchent le contact complet entre les moitiés du moule
• Planéité limitée sur la surface de joint
• Rigidité inférieure par rapport aux outils en aluminium ou en acier
• Sensibilité à la chaleur lors de cycles de moulage répétés
• Usure de surface qui s'aggrave avec le temps
• Variation de serrage manuelle d'un cycle à l'autre
• Précision dimensionnelle moindre dans les fonctions de contrôle du flash minces Éloignement

Cela ne fait pas des moules imprimés en 3D un mauvais choix. Ils constituent souvent le bon outil pour les tests de concepts et les premiers travaux d’échantillonnage. L’erreur est de s’attendre à ce qu’ils offrent le même contrôle du flash, le même état de surface et la même répétabilité que les outils de production.

Les puits de débordement ou les fonctionnalités de coupe-déchirage peuvent-ils aider ?

Les puits de trop-plein, les gouttières et les dispositifs de coupe-déchirure peuvent être utiles lorsqu"ils sont conçus correctement. Leur objectif est de déplacer l"excédent de matière vers une zone contrôlée, ce qui facilite son retrait après le moulage.

Ils peuvent vous aider en :

• des bavures des surfaces fonctionnelles
• Donner aux opérateurs une zone plus propre pour saisir et éliminer l'excédent de matière
• Réduire les coupes aléatoires au couteau autour du bord de la pièce
• Protéger la surface principale de la pièce contre les dommages de coupe
• Améliorer la cohérence dans une opération de coupe secondaire

Ces fonctionnalités ont cependant des limites. Ils ne peuvent pas corriger complètement un mauvais ajustement du plan de joint, un serrage faible, une déformation du moule, une ventilation incontrôlée ou des faces d"accouplement de faible précision.

Une fonction de coupe-déchirure peut réduire les dommages manuels, mais elle peut quand même laisser une ligne de témoin. Pour les pièces médicales, les éléments d’étanchéité, les pièces de fermeture ou les emballages cosmétiques, cette ligne de témoin peut toujours être inacceptable.

La conclusion pratique est simple : les caractéristiques de conception peuvent faciliter la gestion du flash, mais un outillage précis est ce qui réduit le flash à la source.

Quand passer de l’outillage de prototype à l’outillage de production

L’outillage prototype est destiné à l’apprentissage. L"outillage de production est destiné à la répétabilité.

Un projet peut être prêt à aller au-delà des moules prototypes imprimés en 3D lorsque :

• La coupe manuelle prend trop de temps
• Le flash affecte l'approbation du client
• La coupe au couteau laisse des marques visibles
• La pièce est déjà vendue en petits lots
• La demande de production augmente La demande de production augmente
• La validation ISO, médicale ou client est prévue
• Plusieurs cavités seront nécessaires
• La répétabilité dimensionnelle devient plus importante que la flexibilité de conception
• La même pièce doit être produite de manière cohérente au fil du temps

C’est l’étape où le risque lié à l’outillage devient un risque commercial. Si le moule ne peut pas contrôler la ligne de joint, l"équipe de production peut dépenser plus d"argent pour corriger les pièces qu"elle n"en aurait dépensé plus tôt pour améliorer la stratégie d"outillage.

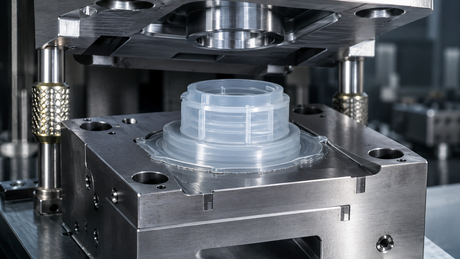

Quels outils de production devraient contrôler

Un moule de production doit faire plus que créer la forme de la pièce. Il doit contrôler les conditions de moulage qui rendent la pièce reproductible.

Pour les composants sensibles au flash, une revue des outils de production doit inclure :

• Ajustement de la ligne de séparation et Qualité d'arrêt
• Géométrie de l'évent et emplacement de l'évent
• Répartition de la force de serrage Alignement
• de la cavité et du noyau
• Planéité et rigidité de l'insert
• Chemin d'écoulement des matériaux
• Exigences de finition de surface
• Relations de référence
• Stratégie d'insertion de remplacement
• Exigences d'inspection et de mesure

L"ajustement du plan de joint, la ventilation et la force de serrage sont généralement les premiers domaines à examiner. Si l"une de ces zones est instable, le flash revient souvent même après les ajustements du processus.

C’est là que les outils de moulage par injection plastique doivent être planifiés en fonction de l’environnement de production réel, et pas seulement en fonction de la géométrie du prototype.

Pourquoi les inserts amovibles sont utiles lors de la mise à l"échelle

Une stratégie pratique lors du développement du prototype à la production consiste à utiliser une base de moule avec des inserts amovibles. Cela donne au projet plus de flexibilité tout en évoluant vers un outil prêt pour la production.

Les inserts amovibles peuvent aider :

• Réduire les coûts de refonte
• Isoler les problèmes spécifiques à la cavité Prise en
• charge des modifications de conception après les premiers essais
• Simplifier la réparation et la maintenance
• Réduire les temps d'arrêt complets du moule
• Améliorer le contrôle des pièces de rechange
• Prise en charge du développement futur multi-empreintes

Pour les projets médicaux et d"emballage, la précision de l"insert détermine souvent si le produit moulé final reste stable. Le support du moule fournit la plate-forme, mais l"insert contrôle les détails de la cavité, la qualité de l"obturation, la géométrie du filetage, la zone d"étanchéité et le comportement de la ligne de joint.

C'est pourquoi des composants de moule de précision de haute qualité sont importants lorsqu'un projet passe des échantillons prototypes aux outils de production.

Ce que les acheteurs doivent préparer avant l"examen DFM

Une bonne évaluation DFM est plus facile lorsque le fournisseur d’outillage reçoit des informations claires à un stade précoce. Pour les problèmes de flash, les photos et les détails réels des échantillons sont particulièrement utiles car ils montrent où le moule ne parvient pas à contrôler le matériau.

Avant de demander une assistance en matière d"outillage de production, les acheteurs doivent préparer :

• Modèle 3D
• Dessin 2D
• Type de matériau
• Taille de la pièce et épaisseur de paroi
• Volume annuel cible
• Photos du prototype actuel
• Photos de l'emplacement du flash
• Méthode de découpage actuelle
• Zones de flash acceptables et inacceptables
• Exigences de finition de surface
• Fonctions d'étanchéité ou d'assemblage
• Exigences médicales, d'emballage ou de validation
• Numéro de cavité attendu
• Exigences d'inspection

Pour les inserts complexes, les zones d'arrêt, les caractéristiques de filetage ou les petits détails d'étanchéité, les acheteurs peuvent également avoir besoin de pièces de moule usinées sur mesure plutôt que d'un outil prototype à usage général.

Comment SENLAN prend en charge la stabilité des moules de production

SENLAN Precision prend en charge les composants de moules personnalisés et les solutions de moulage par injection pour les projets nécessitant des performances de production stables. Les applications typiques incluent les consommables médicaux, les capsules de bouteilles, les fermetures, les emballages de soins de la peau, les emballages cosmétiques, les emballages de recharge, les bouchons de becs en plastique et les projets de moulage par injection multi-empreintes.

Pour les projets passant de l’outillage de prototype à l’outillage de production, la clé est d’examiner les risques avant la construction du moule. Cet examen peut inclure l"emplacement de la ligne de joint, la précision de l"insertion, la stratégie de ventilation, les considérations de refroidissement, les zones d"arrêt critiques, le contrôle des composants de remplacement et la planification de l"inspection.

En fonction du produit, les acheteurs peuvent avoir besoin d'un support d'outillage spécifique à l'application, tel que des composants de moules médicaux , , des composants de moules de capuchon ou des composants de moules d'emballage cosmétique..

Un produit moulé stable n’est pas créé uniquement par l’acier moulé. Cela dépend de la conception de la pièce, de la structure de l"outillage, de la précision des plaquettes, de la planification du processus et du contrôle d"inspection qui travaillent ensemble.

Liste de contrôle pratique avant la production

Avant d"approuver les outils de production, examinez le projet sous trois angles : la conception du produit, la conception des outils et la planification de la production.

Conception de produits

• Où se trouve la ligne de joint ?
• Le flash est-il autorisé dans cette zone ?
• La pièce présente-t-elle des surfaces d'étanchéité, de contact médical ou cosmétiques ?
• Une fonction de découpe ou de débordement peut-elle être ajoutée en toute sécurité ?
• La coupe laissera-t-elle des marques inacceptables ?

Conception d"outillage

• L'ajustement des lignes de séparation est-il contrôlé ?
• Les bouches d’aération sont-elles correctement conçues ?
• La force de serrage est-elle répartie uniformément ?
• Les inserts sont-ils rigides et stables ?
• Les zones d'arrêt critiques sont-elles polies, meulées ou installées correctement ?
• Des inserts amovibles sont-ils nécessaires pour de futurs changements ?

Planification de la production

• Quel est le volume annuel attendu ?
• La taille manuelle est-elle toujours acceptable ?
• Existe-t-il une exigence ISO, de validation ou d’approbation du client ?
• Faut-il plusieurs cavités ?
• Quel rapport d'inspection fournir ?
• Comment les inserts de remplacement seront-ils contrôlés ?

Cette liste de contrôle permet de transformer un problème de prototype en une décision concernant l"outillage de production. Cela aide également les acheteurs à éviter d’approuver un outil qui dépend encore trop d’une réparation manuelle.

FAQ

Pourquoi les prototypes de moules imprimés en 3D créent-ils plus de flash ?

Les prototypes de moules imprimés en 3D créent souvent plus de flash car leurs faces de contact, leur planéité, leur rigidité et leur stabilité de serrage sont limitées par rapport aux outils de production métalliques. Les lignes de couche FDM et la déformation du matériau peuvent créer de petits espaces où le matériau s"échappe.

Les puits de débordement peuvent-ils éliminer le flash ?

Les puits de trop-plein peuvent guider l"excès de matériau et faciliter l"élimination des bavures, mais ils ne peuvent généralement pas éliminer les bavures si la ligne de joint, la ventilation, le serrage ou la précision du moule sont instables.

Qu"est-ce qu"un modèle à bordure déchirable ?

Une conception à déchirure crée une fine zone de flash contrôlée qui peut être retirée après le moulage. Cela peut réduire la coupe manuelle au couteau, mais cela nécessite toujours un outillage précis et peut laisser une ligne de témoin.

Quand faut-il remplacer un moule prototype par un outillage métallique ?

Un moule prototype doit être remplacé par un outil de production lorsque le temps de découpe devient trop long, que les bavures affectent la qualité de la pièce, que la demande augmente, qu"une validation est requise ou que la répétabilité devient plus importante que la flexibilité du prototype.

Comment l’ajustement de la ligne de séparation affecte-t-il le flash ?

Si la ligne de joint ne se ferme pas de manière étanche et uniforme, du matériau peut s"échapper par de petits espaces. Cela crée des flashs, en particulier dans les processus de moulage à faible viscosité ou sensibles aux flashs.

Que doivent fournir les acheteurs avant l’outillage de production ?

Les acheteurs doivent fournir des fichiers 3D, des dessins 2D, des informations sur les matériaux, des échantillons de pièces ou des photos, les zones à problèmes de flash, le volume de production attendu, les exigences de surface, les domaines fonctionnels et les attentes en matière d"inspection.

Pensées finales

Les moules prototypes imprimés en 3D sont précieux pour le développement de produits, mais ils ne peuvent pas résoudre tous les problèmes de production.

Lorsque les problèmes de flash, de détourage manuel, de dommages aux pièces et de répétabilité deviennent des problèmes récurrents, le projet doit s"orienter vers des outils de production correctement conçus. Les puits de trop-plein, les gouttières et les caractéristiques de coupe-déchirure peuvent améliorer l"élimination des bavures, mais ils ne peuvent pas remplacer un ajustement précis du plan de joint, des inserts stables, une ventilation appropriée, un serrage contrôlé et un usinage de qualité production.

Pour les projets médicaux et d’emballage, la stabilité des outils n’est pas qu’un simple détail de fabrication. Cela affecte la qualité des produits, l’approbation des clients, la planification de la validation et la fiabilité de la production à long terme.

L"outillage prototype aide à prouver l"idée. Les outils de production aident à prouver le processus.
