Pourquoi ce problème se pose dans le développement de produits en silicone

Au cours des premières étapes du développement de produits, de nombreuses équipes utilisent des moules imprimés FDM ou SLA pour tester les pièces en silicone. Il s"agit d"un moyen pratique de vérifier la forme, l"ajustement, l"assemblage et les commentaires des utilisateurs avant d"investir dans des outils de production.

Le défi est que le silicone peut s’écouler dans des espaces extrêmement petits. Même si la pièce semble simple, un léger décalage au niveau de la ligne de joint du moule peut créer des bavures sur le pourtour. Pour les pièces en silicone médicales, d"étanchéité, portables et de petite taille, ce flash doit souvent être coupé à la main.

Le découpage manuel fonctionne pour les premiers échantillons, mais il est lent. Cela peut également laisser des marques de couteau, des bords inégaux ou de petites coupures sur la pièce finie. C"est pourquoi de nombreux concepteurs commencent à rechercher une gouttière, un puits de trop-plein ou un dispositif de déchirure autour de la cavité.

Ce que font réellement les gouttières et les puits de trop-plein

Dans le moulage en silicone, une gouttière ou un puits de trop-plein ne constitue généralement pas une solution magique pour éliminer les bavures. Son véritable objectif est de contrôler où va le matériau excédentaire, afin que l"opérateur puisse l"enlever plus facilement.

Dans certaines conceptions de moules LSR ou en silicone, cette idée est similaire à une fonction de découpe ou à une porte de film. L"excédent de matériau se forme dans une zone contrôlée et peut être arraché ou découpé après le moulage. Lorsqu’il est bien conçu, il réduit le temps de manipulation et améliore la cohérence des bords.

Mais cette fonctionnalité ne fonctionne que lorsque le moule lui-même est suffisamment précis. Si la surface d"arrêt est inégale, si les faces de contact ne sont pas plates ou si le moule imprimé change de forme sous la pression de serrage, la ligne de déchirure ne se comportera pas de manière cohérente.

Pourquoi les moules imprimés en 3D ont du mal à contrôler le flash

Les moules imprimés FDM sont utiles pour l"apprentissage, mais ils ne peuvent généralement pas maintenir la précision de la ligne de joint nécessaire pour un moulage de silicone propre. Les lignes de couche, la texture de la surface, une légère déformation et un contact irrégulier entre les deux moitiés du moule créent tous des chemins permettant au silicone de s"échapper.

Les moules SLA peuvent offrir une meilleure résolution que le FDM, mais ils ont encore des limites. La résistance de la résine, la résistance à la chaleur, la durabilité de la surface et la stabilité dimensionnelle peuvent toutes affecter le résultat. Pour les petits produits en silicone, même un petit espace peut devenir visible.

C"est pourquoi de nombreux prototypes de moules peuvent faciliter la saisie des bavures, mais ne peuvent toujours pas rendre le bord moulé vraiment propre. Le processus peut devenir plus rapide, mais un parage secondaire est généralement encore nécessaire.

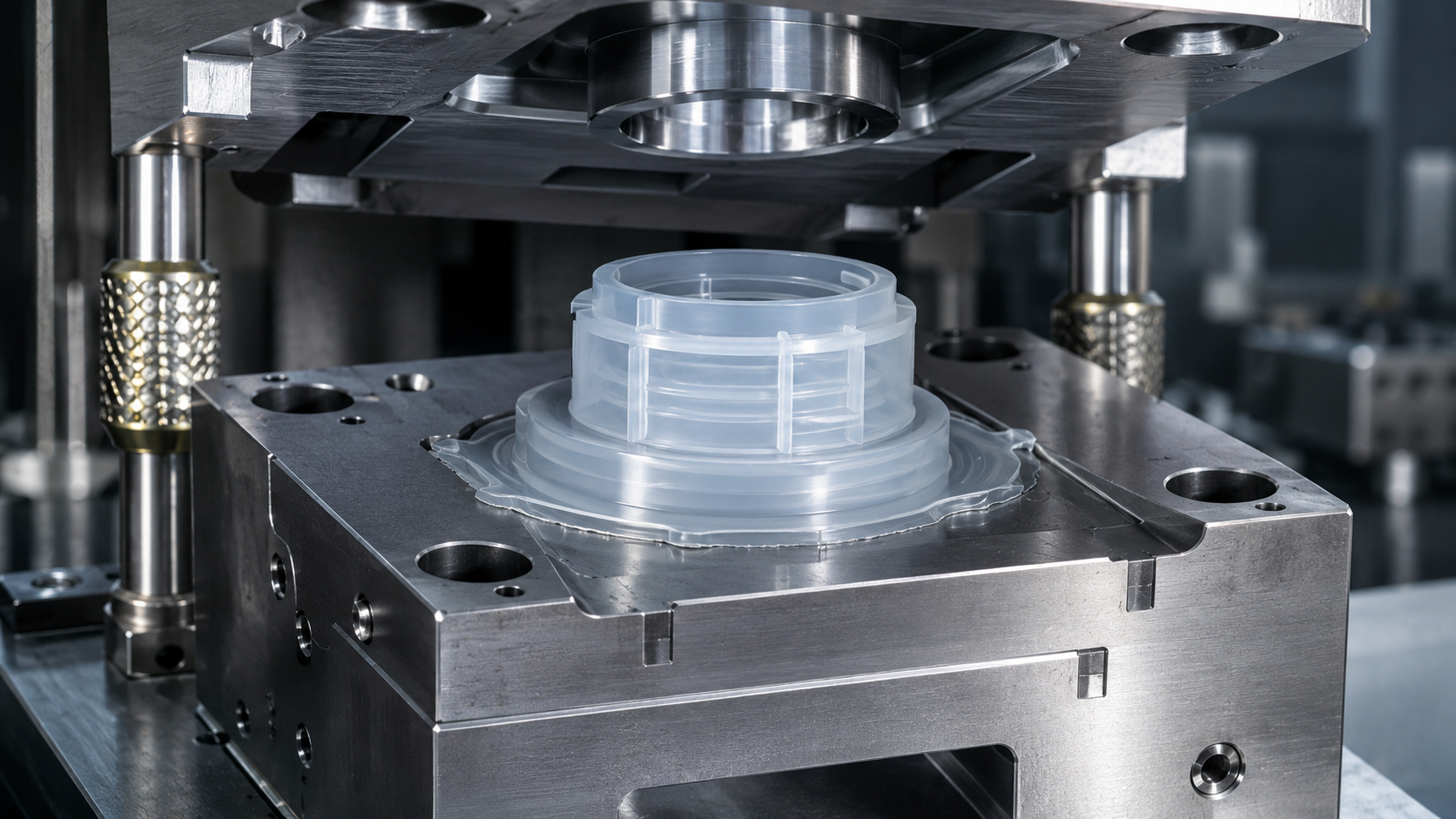

Flash démarre généralement à partir de l"outil

Lorsque des éclairs de silicone apparaissent à plusieurs reprises, la cause profonde est souvent liée à la moisissure plutôt qu"au seul processus de moulage. Les causes courantes liées à l"outillage incluent un mauvais ajustement du plan de joint, une fermeture faible, un serrage inégal, un mauvais contrôle de l"évent, une déflexion du moule et un positionnement instable des plaquettes.

Pour les projets de production, le contrôle du flash doit être revu lors du DFM au lieu d'être traité uniquement comme un problème de post-traitement. SENLAN prend en charge l'examen précoce des outils grâce à son support DFM et de devis , aidant les clients à évaluer si la ligne de joint, la ventilation, le comportement des matériaux et la structure du moule sont adaptés à une production stable.

Quand l"outillage dur devient le meilleur choix

Pour de très petits volumes, les moules imprimés en 3D peuvent encore s’avérer l’option la plus pratique. Ils sont rapides, peu coûteux et faciles à changer. Mais une fois que le produit commence à faire l"objet de commandes régulières, d"exigences liées à la norme ISO, d"un usage médical ou de normes visuelles plus élevées, l"outillage dur devient beaucoup plus important.

Un moule de production peut contrôler les surfaces d'arrêt, la profondeur des évents, l'alignement des plaquettes, l'état de surface et le comportement de serrage avec beaucoup plus de précision qu'un outil imprimé. Ceci est particulièrement important pour les projets de moulage par injection de plastique et de moules en silicone où la répétabilité compte plus qu'un prototype acceptable.

Dans de nombreux cas, la meilleure transition n’est pas immédiatement un moule de production complet. Une étape intermédiaire pratique peut être une base de moule avec des inserts usinés amovibles. Cela permet de continuer à améliorer la conception du produit tout en offrant un meilleur contrôle sur le flash, la taille des pièces et la qualité de la surface.

Pourquoi les inserts de moule sont importants pour la réduction du flash de silicone

Pour les petits produits en silicone, la conception de l’insert détermine souvent la stabilité de la pièce finale. Un insert bien usiné peut fournir un meilleur contact avec la ligne de joint, un contrôle de ventilation plus fiable et des bords plus propres qu"une cavité imprimée.

SENLAN fabrique des composants de moules de précision tels que des inserts de cavité, des inserts de noyau, des manchons, des curseurs et d'autres pièces de moules personnalisées utilisées dans des projets de moulage exigeants.

Lorsqu’un produit en silicone nécessite une coupe plus nette ou une réduction des bavures, la question importante n’est pas seulement la forme de la gouttière. La grande question est de savoir si les surfaces de fermeture du moule et les relations entre les inserts peuvent être contrôlées de manière reproductible.

Objectif du prototype par rapport à l"objectif de production

Un moule prototype et un moule de production ont des tâches différentes. Un prototype de moule aide l’équipe à apprendre rapidement. Un moule de production doit fabriquer des pièces stables à plusieurs reprises.

Pour les moules prototypes, quelques éclairs peuvent être acceptables si l"équipe est encore en train de tester la géométrie ou les commentaires des utilisateurs. Pour les moules de production, le flash affecte le coût de la main-d’œuvre, l’apparence, l’inspection qualité et l’acceptation du client.

Si la pièce est d’ordre médical, la révision de l’outillage devient encore plus importante. Des bords nets, des dimensions stables, des matériaux contrôlés et un entretien reproductible des moules sont tous importants. L'expérience de SENLAN en matière de composants de moules médicaux peut prendre en charge des projets où précision et cohérence à long terme sont requises.

Que vérifier avant de concevoir une gouttière ou un élément de garniture de déchirure

Avant d"ajouter une gouttière, un puits de trop-plein ou une fonction de découpe, les ingénieurs doivent examiner l"état complet du moule. Cette fonctionnalité peut faciliter le découpage, mais elle ne peut pas réparer un moule instable.

• La ligne de séparation est-elle située dans la meilleure position ?
• Les deux moitiés du moule se ferment-elles uniformément ?
• Le matériau s'écoule-t-il dans les interstices en raison d'une mauvaise fermeture ?
• La profondeur de ventilation est-elle suffisamment contrôlée pour le silicone ?
• Le flash peut-il être masqué ou déplacé vers une zone moins critique ?
• La ligne de déchirure laissera-t-elle une marque de témoin visible ?
• Le moule est-il suffisamment solide pour résister à la déformation du serrage ?
• Le design fonctionnera-t-il toujours après des cycles de moulage répétés ?

Comment les inserts usinés CNC aident

Les inserts usinés CNC peuvent améliorer les domaines dans lesquels les moules imprimés en 3D ont le plus de difficultés : la planéité, l"ajustement, la précision d"arrêt, la finition de surface et la répétabilité. Ces facteurs affectent directement le contrôle du flash.

Pour les projets nécessitant un contrôle plus strict, SENLAN fournit des pièces d'usinage CNC pour les applications de moules, y compris des inserts de précision et des composants critiques à l'ajustement.

Dans des cas plus complexes, des inserts entièrement personnalisés ou des structures de moules spéciales peuvent être nécessaires. SENLAN prend également en charge les pièces usinées sur mesure pour les clients travaillant avec des géométries non standard, des matériaux spéciaux ou des fonctions de moule exigeantes.

Conclusion pratique

Les gouttières et les puits de trop-plein peuvent faciliter l’élimination des bavures de silicone, mais ils ne remplacent pas un outillage précis. Dans les moules imprimés en 3D, ils peuvent améliorer la manipulation, mais ils ne peuvent généralement pas créer un bord net de qualité de production.

Si l’objectif est d’effectuer des tests précoces, les moules imprimés restent utiles. Si l"objectif est d"obtenir un moulage de silicone reproductible avec moins de découpe, une meilleure qualité des bords et une sortie plus stable, la conception du moule doit évoluer vers des inserts usinés ou des outils de production.

SENLAN aide les clients à examiner la conception des composants du moule, la faisabilité de l'usinage, la sélection des matériaux, les exigences d'inspection et les risques liés aux outils de production. Si votre projet de silicone ou de moulage par injection passe des tests de prototypes à une production stable, vous pouvez contacter SENLAN pour obtenir une assistance en matière d'outillage et de composants de moule.
