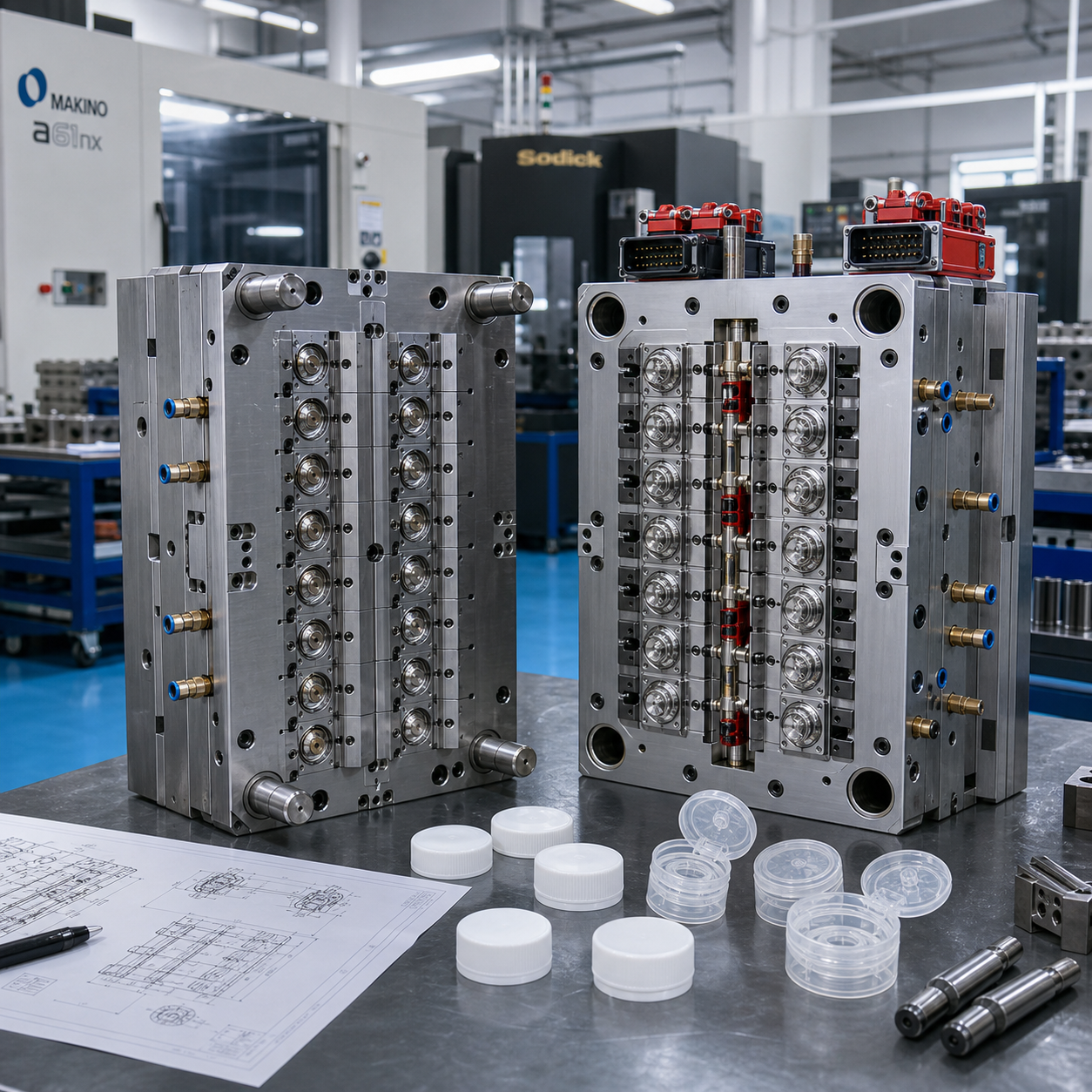

Conception de moules à charnière vivante pour moules à capuchon rabattable à grande cavité

Réponse rapide

La conception des moules à charnière vivante affecte directement la durabilité, la flexibilité et la stabilité à long terme des moules à capuchon rabattable à grande cavité . Pour les fermetures rabattables en PP, les performances des charnières dépendent de la géométrie de la charnière, de l'emplacement du point d'accès, de l'équilibre de la cavité, de la conception du refroidissement, de la stratégie de ventilation, de la précision de l'insertion et de la stabilité de l'outillage.

Dans la production à cavité élevée, la défaillance des charnières vivantes est rarement causée uniquement par le matériau. Le blanchiment des charnières, les fissures, la flexibilité inégale, les éclairs, les tirs courts ou la sensation de fermeture instable proviennent souvent de petites variations d"outillage qui se répètent dans de nombreuses cavités au cours de la production de masse.

C"est pourquoi les acheteurs devraient examiner la conception des charnières vivantes pendant le DFM, avant la découpe de l"acier, au lieu d"attendre que les essais de moule révèlent le problème.

Pourquoi la conception de moules à charnière vivante est importante dans la production à haute cavité

Lorsqu’un capuchon rabattable se fissure après des ouvertures et des fermetures répétées, le matériau est souvent mis en cause en premier. Le choix du matériau PP est important, en particulier pour les bouchons en PP recyclé et les emballages monomatériaux. Mais dans un moule à cavité élevée, la conception de l’outillage est tout aussi importante.

Avant le début de la fabrication du moule, l"étape DFM définit déjà plusieurs conditions qui influencent la durée de vie des charnières :

• épaisseur de la charnière et rayon de transition ;

• distance porte-charnière ;

• direction du flux à travers la zone charnière ;

• équilibre des coureurs dans les cavités ;

• disposition de refroidissement autour du corps du capuchon et de la charnière ;

• ventilation à proximité des sections à paroi mince ;

• répétabilité des inserts de noyau et de cavité.

Si ces décisions sont faibles, un moule peut quand même produire des premiers échantillons acceptables. Le véritable problème peut apparaître plus tard, lorsque le moule tourne à la vitesse de production et que chaque petite variation est répétée des milliers ou des millions de fois.

Domaines de conception clés que les acheteurs devraient examiner

Le tableau suivant relie les sujets courants de conception de moules pour bouchons rabattables aux préoccupations des acheteurs qu"ils affectent dans la production réelle.

Le cadre HINGE pour la conception de moules à capuchon rabattable

Le cadre HINGE aide les acheteurs à évaluer si un moule flip-top à haute cavité peut prendre en charge les performances des charnières à long terme.

Géométrie des charnières et contrôle de l"épaisseur

Les charnières vivantes dépendent d’une épaisseur contrôlée. Si la charnière est trop épaisse, le capuchon rabattable peut sembler rigide. Si elle est trop fine, la charnière peut blanchir, se fissurer ou se déchirer lors d"une utilisation répétée.

Dans un moule prototype à cavité unique, le réglage des charnières est plus facile à observer. Dans un à 48, 64 ou plus cavités moule d'injection de bouchons rabattables , le défi est différent : chaque cavité doit reproduire la même géométrie de charnière.

Les acheteurs doivent examiner :

• tolérance d"épaisseur de charnière ;

• rayon de charnière et forme de transition ;

• position de la ligne de séparation autour de la charnière ;

• accès au polissage ;

• correspondance du noyau et de l"insert de cavité ;

• allocation de sécurité en acier pour le réglage des charnières.

L’objectif n’est pas seulement de faire fonctionner le premier échantillon. Le véritable objectif est de répéter le même comportement de charnière dans chaque cavité lors de la production en série.

Emplacement de la porte et direction du flux autour de la charnière vivante

L’emplacement de la porte dans un moule à bouchon rabattable n’affecte pas seulement le remplissage. Il influence la direction du flux, l"orientation moléculaire, le risque de ligne de soudure, l"équilibre des pressions et les contraintes autour de la charnière active.

Un mauvais emplacement de la vanne peut créer une hésitation d"écoulement, des lignes de soudure ou une contrainte de compactage locale près de la zone de charnière. Ces problèmes peuvent ne pas être évidents lors du premier essai de moule, mais ils peuvent apparaître plus tard comme un blanchiment des charnières, des fissures précoces, une flexibilité inégale ou une sensation de fermeture incohérente.

Pendant DFM, les acheteurs doivent demander :

• Comment la position de la porte affecte-t-elle le flux de matériaux à travers la zone des charnières ?

• Des lignes de soudure apparaîtront-elles près de la charnière, de l"encliquetage ou de la surface d"étanchéité ?

• Chaque cavité peut-elle se remplir sous une pression et un timing similaires ?

• Le marquage du portail affectera-t-il la surface visible ?

• Le refroidissement et la ventilation peuvent-ils prendre en charge la stratégie de porte sélectionnée ?

Pour l"examen de l"acheteur, la stratégie de porte doit être vérifiée ainsi que la disposition du moule, l"équilibre des canaux, l"état de la ligne de joint et la précision des composants du moule de capuchon associés.

Conception de refroidissement pour moules rabattables

Le déséquilibre du refroidissement est l’une des raisons les plus négligées des problèmes de charnières vivantes. Si le corps du capuchon, la zone de charnière et les éléments d"étanchéité ne refroidissent pas uniformément, la pièce peut se détacher sous l"effet d"une contrainte interne.

La conception du refroidissement des moules flip-top doit être revue ainsi que la stratégie de porte, la ventilation, l"éjection et la structure de l"insert. Traiter le refroidissement comme un problème distinct risque de passer à côté de la véritable source de variation des charnières.

Conception de ventilation pour les zones de charnières fines

La zone charnière vivante est fine et sensible aux conditions de remplissage. Une mauvaise conception de ventilation peut provoquer de l"air emprisonné, des marques de brûlure, des tirs courts, une mauvaise qualité de surface ou des éclats près de la ligne de joint.

Les acheteurs devraient examiner la ventilation à proximité :

• sections de charnières;

• extrémités d"écoulement à paroi mince ;

• fonctionnalités d"encliquetage ;

• zones de scellement ;

• lignes de séparation autour du corps du capuchon.

La conception de la ventilation des moules à injection ne doit pas être considérée comme un petit détail de maintenance. Dans les moules à cavité élevée, la stabilité de la ventilation affecte directement la cohérence de la cavité et la stabilité de la production à long terme.

Cohérence des cavités dans les moules à bouchons rabattables à haute cavité

À mesure que le nombre d’empreintes augmente, le défi ne consiste pas seulement à produire davantage de pièces par cycle. Le véritable défi consiste à maintenir la stabilité de chaque cavité.

La cohérence des cavités dans les moules à bouchons est particulièrement importante pour les soins personnels, les emballages cosmétiques, les emballages alimentaires et d'autres applications où l'apparence, la sensation d'ouverture, l'étanchéité et la répétabilité sont importantes. Les inserts de cavité de précision pour les moules d’emballage sont l’un des domaines d’outillage clés à examiner.

Considérations sur les emballages en PP recyclé et monomatériau

Les équipes d"emballage européennes et nord-américaines accordent davantage d"attention aux structures d"emballage recyclables et monomatériaux. Les fermetures rabattables en PP s"adaptent à cette direction, mais les changements de matériaux peuvent affecter le comportement au moulage.

Par rapport au PP vierge, les bouchons en PP recyclé peuvent présenter des différences dans :

• comportement d"écoulement à l"état fondu ;

• rétrécissement;

• caractéristiques de libération ;

• aspect de la surface ;

• récupération de charnière;

• stabilité du processus.

Une conception de moule stable ne peut pas supprimer toutes les variations de matériaux, mais elle peut offrir une fenêtre de processus plus large. Pour les projets de moules de bouchons monomatériaux, l"équilibre des portes, la cohérence du refroidissement, la stabilité de la ventilation et le contrôle de la géométrie des charnières doivent être examinés avant la fabrication du moule.

Modes de défaillance courants des charnières vivantes

Liste de contrôle de l"acheteur avant de commander un moule à capuchon rabattable

Avant d"approuver un nouveau moule pour bouchon rabattable à haute cavité, les acheteurs doivent examiner :

• cohérence de l"épaisseur de la charnière vivante ;

• rayon de charnière et conception de transition ;

• position de la porte et sens du flux ;

• risque de ligne de soudure près des zones de charnière, d"encliquetage ou d"étanchéité ;

• variation d"une cavité à l"autre ;

• disposition de refroidissement près de la charnière et du corps du capuchon ;

• emplacement de l"évent et plan d"entretien de l"évent ;

• état de la ligne de séparation autour de la charnière ;

• interchangeabilité des composants du moule ;

• temps de cycle prévu ;

• Qualité PP et contenu recyclé ;

• méthode d"inspection des inserts de noyau et d"empreinte ;

• exigences de validation des charnières à long terme.

Comment SENLAN prend en charge les projets de moules à capuchon rabattable

SENLAN prend en charge les moules à injection personnalisés et les composants de moules de précision pour les applications d'emballage. Pour les projets de moules à bouchons rabattables, l'examen va au-delà des dimensions nominales et inclut la géométrie des charnières, la cohérence des cavités, la stratégie des portes, l'équilibre du refroidissement, la conception de la ventilation, la stabilité de l'outillage et la répétabilité des composants de remplacement.

Les capacités de SENLAN des composants de moule de bouchons comprennent des inserts de cavité, des broches de noyau, des noyaux de moule, des inserts filetés, des anneaux de col, des curseurs, des poussoirs, des noyaux pliables, des pièces de moule de précision CNC et EDM et des composants de moule usinés sur mesure.

Pour les acheteurs développant de nouvelles fermetures rabattables ou résolvant des défaillances de charnières vivantes, des tirs courts, des bavures, des lignes de soudure ou des défauts spécifiques à la cavité, le point de départ le plus utile est un examen technique du dessin, du matériau cible, du nombre de cavités, de la machine de production, de l"objectif de temps de cycle et des exigences de performance de la charnière.

FAQ

Quels facteurs affectent la conception du moule à charnière vivante ?

La conception du moule à charnière vivante est affectée par l"épaisseur de la charnière, le rayon de la charnière, l"emplacement de la porte, la direction du flux de matériaux, l"équilibre de refroidissement, la ventilation, la cohérence de la cavité, la précision de l"insertion et la stabilité de l"outillage à long terme.

Quelles sont les causes de la défaillance des charnières vivantes des capsules rabattables ?

La défaillance d"une charnière vivante peut être causée par le choix du matériau, mais les facteurs liés à l"outillage sont également importants. Les causes courantes liées aux moisissures incluent une épaisseur de charnière instable, un mauvais emplacement de la porte, un refroidissement inégal, une ventilation insuffisante, un déséquilibre de la cavité, des problèmes de plan de joint et une concentration de contraintes locales.

Comment l’emplacement du portail affecte-t-il la durabilité des charnières vivantes ?

L"emplacement de la porte affecte la direction du flux de matériaux, le risque de ligne de soudure, l"équilibre des pressions et les contraintes autour de la charnière mobile. Une mauvaise stratégie de porte peut contribuer au blanchiment des charnières, aux fissures, à une flexibilité inégale ou à des problèmes de charnière spécifiques à la cavité.

Pourquoi la cohérence de la cavité est-elle importante dans les moules à cavité élevée ?

Chaque cavité doit reproduire la même géométrie de charnière et les mêmes conditions de moulage. Si une cavité se remplit, se refroidit ou s"évacue différemment, la durée de vie des charnières et la sensation d"ouverture peuvent varier dans le même moule.

Le PP recyclé peut-il être utilisé pour les fermetures rabattables ?

Le PP recyclé peut être évalué pour les fermetures rabattables, mais le moule et la fenêtre de processus doivent être examinés attentivement. Les mélanges de PP recyclés peuvent modifier l"écoulement de fusion, le retrait, l"apparence de la surface, le comportement au démoulage et la récupération des charnières.

Que doivent demander les acheteurs avant de commander un moule à capuchon rabattable ?

Les acheteurs doivent poser des questions sur l"examen DFM, le contrôle de l"épaisseur des charnières, la stratégie de porte, l"équilibre de la cavité, la disposition du refroidissement, la ventilation, la sélection de l"acier, l"inspection CMM, la validation des essais et la répétabilité des composants de remplacement.

Travailler avec SENLAN

Si vous développez une nouvelle fermeture rabattable en PP ou si vous résolvez des problèmes de durabilité de charnière mobile, envoyez votre dessin, le matériau cible, le nombre de cavités, les exigences de production et l"objectif de performance de la charnière pour examen technique.

SENLAN peut prendre en charge des composants de moules de haute précision et des pièces de moules personnalisées pour les moules à bouchons, les fermetures rabattables, les composants de moules d'emballage cosmétique , les moules de consommables médicaux et les projets de moules d'emballage associés.
