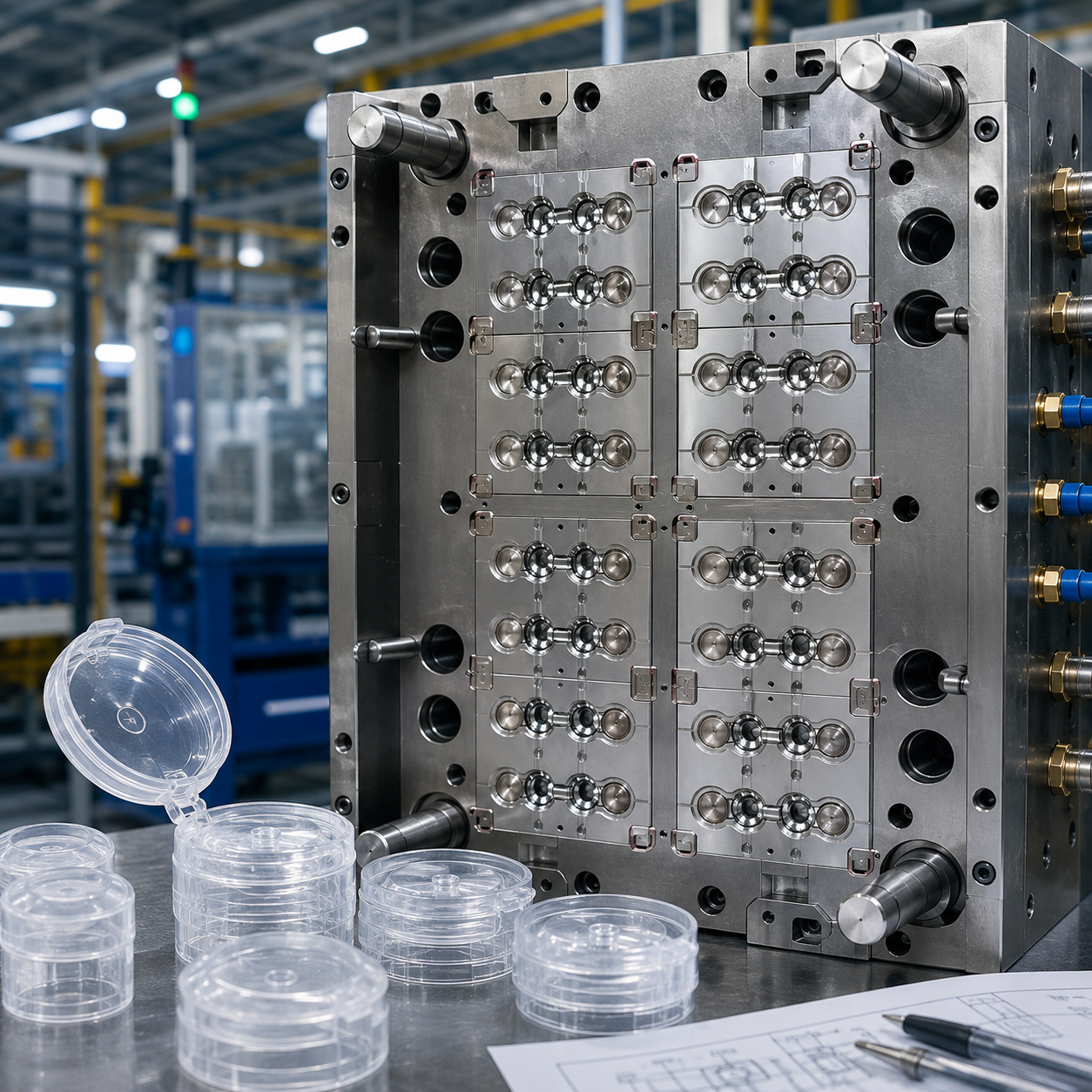

Conception de moules à charnière vivante pour moules à capuchon rabattable à grande cavité
Réponse rapide : La durabilité des charnières vivantes dans les moules à capuchon rabattable à grande cavité n'est pas déterminée uniquement par le matériau PP. Cela dépend de la géométrie de la charnière, de l'équilibre de la cavité, de l'emplacement de la porte, de la conception du refroidissement, de la stratégie de ventilation, de la précision de l'insert et de la stabilité globale de l'outillage.
Dans la production à cavité élevée, la défaillance des charnières est rarement causée par un seul facteur. C"est généralement le résultat de multiples petites variations entre les cavités qui s"accumulent au cours de la production de masse.
C'est pourquoi les performances des charnières doivent être évaluées pendant l'étape DFM , et pas seulement après les essais de moule.
Solutions associées : moules pour bouchons , moules pour bouchons rabattables , inserts de cavité , broches centrales
Pourquoi la durée de vie des charnières est décidée avant la fabrication du moule
Aperçu clé : de nombreuses défaillances de charnières sont déjà « conçues » lors du DFM, avant le début de la découpe de l'acier.
Lorsqu’un capuchon rabattable se fissure après une utilisation répétée, le matériau est souvent mis en cause en premier. Même si la qualité du PP est importante, la conception de l"outillage détermine si la charnière peut survivre à une production à long terme.
Les facteurs critiques du DFM comprennent :
- Contrôle de l'épaisseur de la charnière et du rayon de transition
- Chemin d'écoulement du matériau à travers la zone de la charnière
- Emplacement de la porte et distance entre la porte et la charnière
- Équilibre des glissières entre les cavités Disposition du refroidissement autour
- du
- corps du capuchon et de la charnière Ventilation à proximité
- des sections
Points à retenir
- à paroi mince
- Précision et répétabilité
- de l'insertion La durabilité de la charnière dépend à
- la fois
- du
- matériau
Le cadre HINGE pour la conception de moules rabattables
| et | de | la |
|---|---|---|
| H | Contrôle de la géométrie des charnières | L’épaisseur de la charnière est-elle constante dans toutes les cavités ? |
| I | Bilan d"injection | Est-ce que chaque cavité se remplit uniformément ? |
| N | Conception à flux neutre | La position du portail est-elle optimisée pour la protection des charnières ? |
| G | Refroidissement et ventilation | Le bilan thermique est-il stable près de la charnière ? |
| E | Stabilité d"endurance | Le moule peut-il maintenir ses performances dans une production à long terme ? |
Modes de défaillance courants dans les charnières vivantes
| conception | de l'outillage | Les moules à haute cavité nécessitent une cohérence de cavité à cavité |
|---|---|---|
| Blanchiment des charnières | Déséquilibre de débit / concentration de contraintes | Conception de porte, équilibre de cavité |
| Fissuration | Géométrie pointue ou section de charnière faible | Rayon de charnière, précision d"insertion |
| Flexibilité inégale | Incohérence de la cavité | Refroidissement / répétabilité des inserts |
| Flash près de la charnière | Usure des évents ou des lignes de séparation | Profondeur de ventilation / usure du moule |
Considérations relatives aux moisissures à haute cavité
À mesure que le nombre de cavités augmente, la cohérence devient plus critique que le résultat.
- . L'équilibre des cavités doit être contrôlé dans toutes les cavités. La conception
- du
- refroidissement doit
- assurer un retrait uniforme. La
- stratégie
Impact des emballages en PP recyclé et monomatériau
Les emballages monomatériaux et le PP recyclé introduisent davantage de variations dans le comportement d"écoulement, de retrait et de récupération des charnières.
L"outillage doit compenser par des éléments stables :
- de la porte doit éviter la concentration des contraintes sur les charnières.
- La
- conception
- de
Liste de contrôle de l"acheteur avant de commander des moules rabattables
- l'évent doit
- permettre
- le
- remplissage des parois minces.
- L'
- interchangeabilité
- des
Travailler avec SENLAN
SENLAN fournit des moules à injection personnalisés et des composants de moules de précision pour les applications d"emballage.
Nous soutenons :
Si vous développez une nouvelle fermeture rabattable ou si vous êtes confronté à des problèmes de durabilité des charnières, envoyez vos dessins et exigences de production pour examen DFM.
