Conception d'outils de moulage par insert : facteurs critiques pour une production réussie ?

L"outillage représente la phase la plus exigeante en capital de tout projet de moulage d"inserts. Une mauvaise conception initiale entraîne rapidement des pertes opérationnelles récurrentes. Vous pourriez être confronté à des problèmes tels que des bavures, un déplacement important des plaquettes ou des taux de rebut inacceptablement élevés. Il est temps de passer des définitions de concepts de base aux réalités réelles de l’exécution. L’évaluation de la conception d’outils nous oblige à examiner les limites structurelles. Il faut également analyser la dynamique thermique et la stricte compatibilité des matériaux. Sans ces contrôles approfondis, les composants moulés tomberont en panne prématurément.

Dans ce guide, nous décrivons les critères exacts que les équipes d’ingénierie et d’approvisionnement doivent évaluer. Vous apprendrez comment garantir que vos investissements en outillage produisent des résultats prévisibles et évolutifs. Nous explorerons les moyens de maintenir des cycles de production conformes pour les séries à grand volume. En comprenant comment maintenir les pièces en toute sécurité et cartographier le retrait thermique, vous construisez des écosystèmes de fabrication robustes. Une bonne planification évite une retouche coûteuse des outils ultérieurement et préserve votre efficacité opérationnelle.

Points clés à retenir

• La précision des inserts dans les cavités de moule a un impact direct sur les temps de cycle, les taux de défauts et la durée de vie totale des outils.

• La fixation sécurisée des inserts (mécanique, magnétique ou sous vide) n"est pas négociable pour éviter les défaillances structurelles et les dommages causés par le moule.

• La conception pour la fabrication (DFM) doit tenir compte du retrait thermique, de l’épaisseur des parois et des angles de dépouille pour garantir l’intégrité structurelle autour de l’insert.

• La sélection d"un partenaire de fabrication nécessite d"évaluer sa capacité à gérer des tolérances de conformité élevées et à fournir des garanties d"outillage transparentes et fondées sur des données.

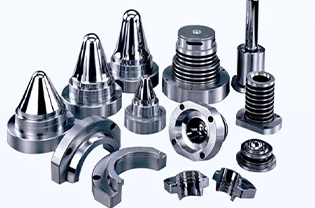

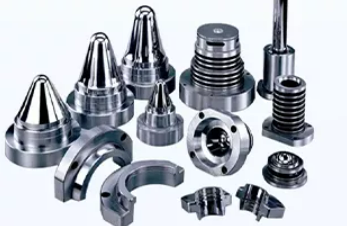

L"impact commercial de l"outillage : pourquoi les inserts d"empreinte de moule dictent le retour sur investissement de la production

Une conception inadéquate des outils entraîne de graves risques financiers qui s’étendent bien au-delà des dépenses de fabrication initiales. Lorsque les ingénieurs calculent mal les tolérances, ils entraînent une usure accélérée des outils et un désalignement critique des plaquettes. Ces pannes entraînent des temps d’arrêt des machines et obligent à des retouches coûteuses des moules. La production s"arrête complètement lorsqu"un insert mal placé endommage le noyau du moule. Les retards qui en résultent perturbent les chaînes d’approvisionnement et érodent votre retour sur investissement attendu.

Évaluer la vraie valeur d’un outil signifie examiner de près la matrice coût/durée de vie. Les prototypes ou les outillages en aluminium à faible volume offrent des délais d’exécution rapides. Cependant, l’aluminium se décompose rapidement lors de productions abrasives à grand volume. À l’inverse, les outils en acier trempé supportent des résines agressives et des tolérances serrées sur des millions de cycles. Comprendre cet équilibre vous aide à choisir le matériau adapté à l"échelle de votre projet.

Un investissement réussi dans un outillage repose sur des mesures opérationnelles spécifiques plutôt que sur le devis initial le plus bas. Nous définissons le succès par l"efficacité du temps de cycle, le respect reproductible des tolérances et la réduction des temps d"arrêt pour maintenance. Si un outil fonctionne correctement sans intervention constante d’un technicien, il offre une véritable valeur. Les arrêts fréquents pour nettoyer le flash ou corriger des plans courts détruisent les marges de rentabilité.

L’atténuation des risques nécessite une ingénierie proactive. Les équipes doivent utiliser une analyse prédictive du flux avant de couper un métal. Ce logiciel simule la façon dont le plastique fondu remplit la cavité et interagit avec les composants placés. L'usinage CNC rigoureux des inserts de cavité de moule garantit un ajustement parfait. La précision empêche la résine de s'échapper au-delà de l'insert, ce qui élimine les bavures et réduit les taux de rejet des composants.

Évaluation technique : mécanismes de maintien des pièces en place

Le déplacement des plaquettes pendant la phase d’injection haute pression reste un défi technique majeur. Le plastique fondu pénètre dans la cavité du moule à une vitesse et une pression immenses. Si le composant pré-placé se déplace ne serait-ce que d"une fraction de millimètre, vous risquez une défaillance catastrophique du moule. Les plaquettes déplacées s"écrasent contre l"outil en acier, détruisant à la fois la pièce et la cavité coûteuse. Pour résoudre ce problème, il faut des solutions de fixation techniques.

L"évaluation des mécanismes de fixation dépend fortement de la géométrie et du matériau du composant autour duquel vous souhaitez mouler. Les ingénieurs doivent faire correspondre la méthode de maintien aux propriétés physiques spécifiques de l"insert.

1. Serrage mécanique : cette méthode fonctionne mieux pour les géométries standard où des broches ou des glissières physiques maintiennent le composant. Vous devez évaluer soigneusement la force de serrage. Une pression trop forte risque d’écraser les inserts délicats ou à paroi mince avant même que le plastique n’y pénètre.

2. Fixation magnétique : les prises magnétiques sont idéales pour les inserts ferreux. Ils éliminent le besoin de pièces mobiles complexes au sein de l'outil. Cependant, vous devez évaluer les limites concernant la dégradation de la température. Les aimants perdent leur force d'attraction à mesure que la température des outils augmente pendant une production continue.

3. Tirage sous vide : Les composants fragiles ou non magnétiques nécessitent souvent une fixation sous vide. L'outil aspire le vide à travers de minuscules canaux pour maintenir la pièce fermement contre la paroi de la cavité. Vous devez évaluer la complexité supplémentaire des systèmes d'aspiration d'outils, car ils nécessitent un entretien méticuleux pour éviter le colmatage.

Les considérations de conception doivent tenir compte de la variation naturelle trouvée dans les composants préfabriqués. Les inserts emboutis ou usinés par des fournisseurs tiers arrivent avec leurs propres tolérances dimensionnelles. Vous devez exiger de vos fournisseurs une documentation transparente sur les tolérances concernant le jeu de placement des inserts. Si la poche dans les inserts de cavité du moule est trop serrée, le robot ne peut pas charger la pièce. S'il est trop lâche, la pression d'injection entraînera l'insert.

Lignes directrices DFM : Optimisation de l"intégrité structurelle et de la résistance des composants

Les exigences de conception pour la fabrication (DFM) sont directement liées à la durabilité des pièces et à la prévention des pannes. Lorsque les ingénieurs suivent des règles DFM strictes, ils éliminent les faiblesses du produit moulé final. Nous examinons de près la façon dont le polymère injecté se lie et durcit autour du composant interne rigide. Chaque rayon, mur et emplacement de porte modifie le résultat physique de la pièce.

La gestion du retrait et des contraintes internes nécessite une connaissance approfondie de la science des matériaux. Les inserts métalliques et les résines polymères possèdent des coefficients de dilatation thermique (CTE) très différents. À mesure que le plastique refroidit, il rétrécit considérablement, tandis que le métal reste relativement statique. Cette inadéquation du CTE crée de graves contraintes circonférentielles autour des inserts circulaires, conduisant souvent à une fissuration immédiate ou retardée. La conception des outils dicte les taux de refroidissement. Le placement correct des canaux de refroidissement conformes garantit des chutes de température uniformes, ce qui soulage les contraintes internes et évite la défaillance des pièces.

Épaisseur de paroi et conception des bossages

Vous devez établir des règles de base pour l’épaisseur minimale du plastique entourant tout composant interne. Si la paroi en plastique est trop mince, les lignes de soudure où se rencontrent les fronts d’écoulement manqueront de résistance structurelle. A l’inverse, des parois trop épaisses provoquent un refroidissement différentiel. Cela conduit à des marques d’évier en surface et à des vides internes.

• Maintenir une épaisseur minimale de paroi en plastique égale à un sixième du diamètre de l"insert.

• Assurer une épaisseur de paroi uniforme sur toute la circonférence pour équilibrer les forces de retrait.

• Utilisez des rayons généreux à la base des bossages de montage pour éliminer les concentrateurs de contraintes pointus.

Des angles de dépouille et des stratégies d"éjection appropriés garantissent un retrait en douceur des pièces. À la fin du cycle, la machine doit pousser l"ensemble terminé hors de l"outil. Des angles de dépouille insuffisants créent une traînée importante. Cette résistance souligne la liaison entre le plastique et le composant métallique. Décrivez la nécessité d"un angle de dépouille minimum de 1 à 2 degrés sur tous les murs verticaux. Placez les éjecteurs avec précaution afin qu"ils poussent contre des zones structurelles solides plutôt que contre des éléments en plastique délicats. Cela garantit une éjection fluide sans compromettre la résistance des composants.

Atténuation des risques dans les applications critiques et les secteurs à haute conformité

L’évolutivité dans les secteurs à haute conformité exige une rigueur exceptionnelle. La fabrication de dispositifs médicaux (ISO 13485), de composants automobiles et de pièces aérospatiales ne tolèrent aucune marge d"erreur. Ces industries nécessitent des processus entièrement documentés et reproductibles. Un outil conçu pour un gadget grand public ne survivra pas aux obstacles de validation d’un projet aérospatial. Vous devez concevoir l"outil pour gérer un remplissage volumétrique exact et une stabilité dimensionnelle stricte tout au long de son cycle de vie.

La compatibilité des matériaux introduit une autre couche de complexité. Les résines techniques agressives et à haute température comme le PEEK, l"Ultem ou les nylons chargés de verre détruisent rapidement l"acier à outils standard. Vous devez évaluer la nécessité de revêtements de moules spécialisés pour lutter contre cette usure. Les revêtements en nickel-PTFE ou en nitrure de titane réduisent la friction et protègent la cavité. De plus, l’acier inoxydable résistant à la corrosion est souvent requis lors du traitement de polymères ignifuges qui libèrent des gaz caustiques lors de l’injection.

Meilleures pratiques pour la traçabilité et la validation

Insistez sur la nécessité absolue de protocoles IQ/OQ/PQ rigoureux pendant la phase d’essai de l’outillage.

• Qualification d'installation (IQ) : vérifie que la configuration du moule correspond aux spécifications techniques exactes.

• Qualification opérationnelle (OQ) : teste la fenêtre de traitement pour trouver les limites supérieure et inférieure de température et de pression.

• Qualification des performances (PQ) : confirme que l'outil produit systématiquement des pièces conformes à des vitesses de production standard.

Les équipes doivent effectuer une vérification stricte de la confiance et des preuves avant d’approuver la production. N’acceptez jamais de garanties verbales de précision de la part d’un fournisseur. Conseillez à vos équipes d’approvisionnement et d’ingénierie d’exiger des données de tolérance historiques documentées. L'examen des rapports d'inspection du premier article (FAI) et des indices de capacité (Cpk) prouve que les inserts d'empreinte de moule fonctionnent correctement sous les pressions réelles. Les preuves fondées sur des données sont la seule mesure qui compte dans les secteurs exigeants en matière de conformité.

Logique de présélection : évaluation de votre partenaire d"outillage et de fabrication

La sélection du bon partenaire de fabrication détermine le succès à long terme de votre production. Les signaux d’alarme des fournisseurs apparaissent souvent au début du processus de devis. Avertissez vos équipes contre les partenaires qui ignorent l’analyse prédictive du flux de moule pour gagner du temps. S’ils s’appuient uniquement sur des conjectures plutôt que sur une simulation logicielle, ils seront probablement confrontés à des retouches excessives plus tard. Un autre signal d’alarme majeur est le manque de maintenance des outils en interne. Les fournisseurs qui expédient des outils cassés pour réparation entraînent d’énormes retards dans la chaîne d’approvisionnement. Enfin, rejetez les partenaires qui proposent des commentaires DFM génériques au lieu de revues techniques personnalisées et spécifiques à une pièce.

Vous devez exiger un ensemble strict de capacités avant de signer un contrat. Évaluez l’infrastructure de leurs installations et leur approche des pratiques commerciales transparentes.

• Usinage de précision en interne : ils doivent posséder des capacités avancées de CNC et d'électroérosion à fil, spécifiquement pour l'usinage de géométries de cavités complexes. S'appuyer sur des sous-traitants pour les composants critiques des outils introduit des risques inacceptables.

• Ventilation transparente des coûts : demandez des devis détaillés. Ils doivent clairement distinguer les coûts de la base d'outils principale, des cavités personnalisées, des mécanismes de fixation spécifiques et de la maintenance préventive continue.

• Gestion éprouvée du cycle de vie : établissez des conditions claires concernant la propriété des outils. Obtenez des engagements écrits sur le nombre de tirs garantis et les calendriers de maintenance préventive obligatoires.

Nous recommandons de lancer le processus d’évaluation en commençant petit. Demandez d’abord un examen DFM complet sur un modèle CAO pilote. Cela teste la rigueur technique et le style de communication du fournisseur avant de vous engager dans un contrat d"outillage majeur. Un partenaire compétent vous renverra votre fichier CAO avec des annotations détaillées, des suggestions structurelles et un plan clair de gestion des tolérances d"insertion.

Conclusion

Le succès du moulage par insert repose entièrement sur une ingénierie méticuleuse des outils. La conception, la précision et la fixation des composants de la cavité interne dictent le résultat de l’ensemble du cycle de production. Lorsque vous ignorez la dynamique thermique ou appliquez des forces de serrage inadéquates, vous risquez une défaillance rapide de l"outil et des taux de rebut élevés. L"ingénierie de précision évite ces perturbations coûteuses et construit un processus de fabrication évolutif.

Nous exhortons les décideurs à donner la priorité à la collaboration DFM dès le départ. Investir dans des matériaux d"outillage robustes et dans une analyse prédictive des flux génère de bien meilleurs rendements que de rechercher des économies initiales à court terme. Un outil mal construit épuisera vos ressources en raison d"une maintenance constante, tandis qu"un outil rigoureusement conçu fonctionne de manière transparente pendant des millions de cycles.

Prenez des mesures proactives dès aujourd’hui pour sécuriser votre prochain projet de fabrication. Soumettez vos fichiers CAO à un partenaire qualifié pour un premier examen technique. Contactez une équipe technique spécialisée pour discuter de l"architecture d"outillage personnalisée, valider vos sélections de matériaux et garantir que votre prochain lancement reste entièrement exempt de défauts.

FAQ

Q : Quel est l"impact des inserts dans les cavités de moule sur le coût total de l"outillage de moulage par injection ?

R : Les plaquettes personnalisées augmentent les dépenses initiales d’usinage CNC et EDM. Cependant, ils réduisent considérablement les coûts d’assemblage par pièce en aval. En moulant la pièce directement dans le plastique, vous supprimez les opérations secondaires de collage ou de fixation. Une conception précise de la cavité minimise également les taux de rebut à long terme, garantissant ainsi une rentabilité globale plus élevée tout au long de la durée de vie de l"outil.

Q : Quelle est la tolérance acceptable pour le maintien des inserts dans la cavité du moule ?

R : Les lignes de base d"ingénierie réalistes varient généralement de +/- 0,001 à 0,002 pouces, selon la rigueur de l"application. Même si certains outils médicaux hautement conformes nécessitent des limites plus strictes, pousser les tolérances au-delà des normes de base augmente de façon exponentielle la complexité de l"outillage et les coûts de fabrication initiaux.

Q : Combien de temps faut-il pour concevoir et fabriquer un moule à insert personnalisé ?

R : Les délais standard de l’industrie s’étendent généralement sur 4 à 8 semaines. Ce calendrier couvre le DFM initial, l"analyse du flux, l"usinage et les tests du premier article. Les projets nécessitant des mécanismes de fixation complexes, tels que des systèmes de vide intégrés ou des outils découpés dans de l"acier fortement trempé, allongent naturellement ces délais.

Q : Un moule à injection existant peut-il être modifié pour le moulage par insert ?

R : Bien que des modifications mineures du noyau ou de la cavité soient parfois possibles, la modernisation d"un moule standard pour la fixation des inserts est généralement déconseillée. Ajouter des jeux de chargement robotisés et un serrage structurel à un outil plus ancien est plus risqué et moins solide sur le plan structurel que de concevoir un outil spécialement conçu à partir de zéro.
