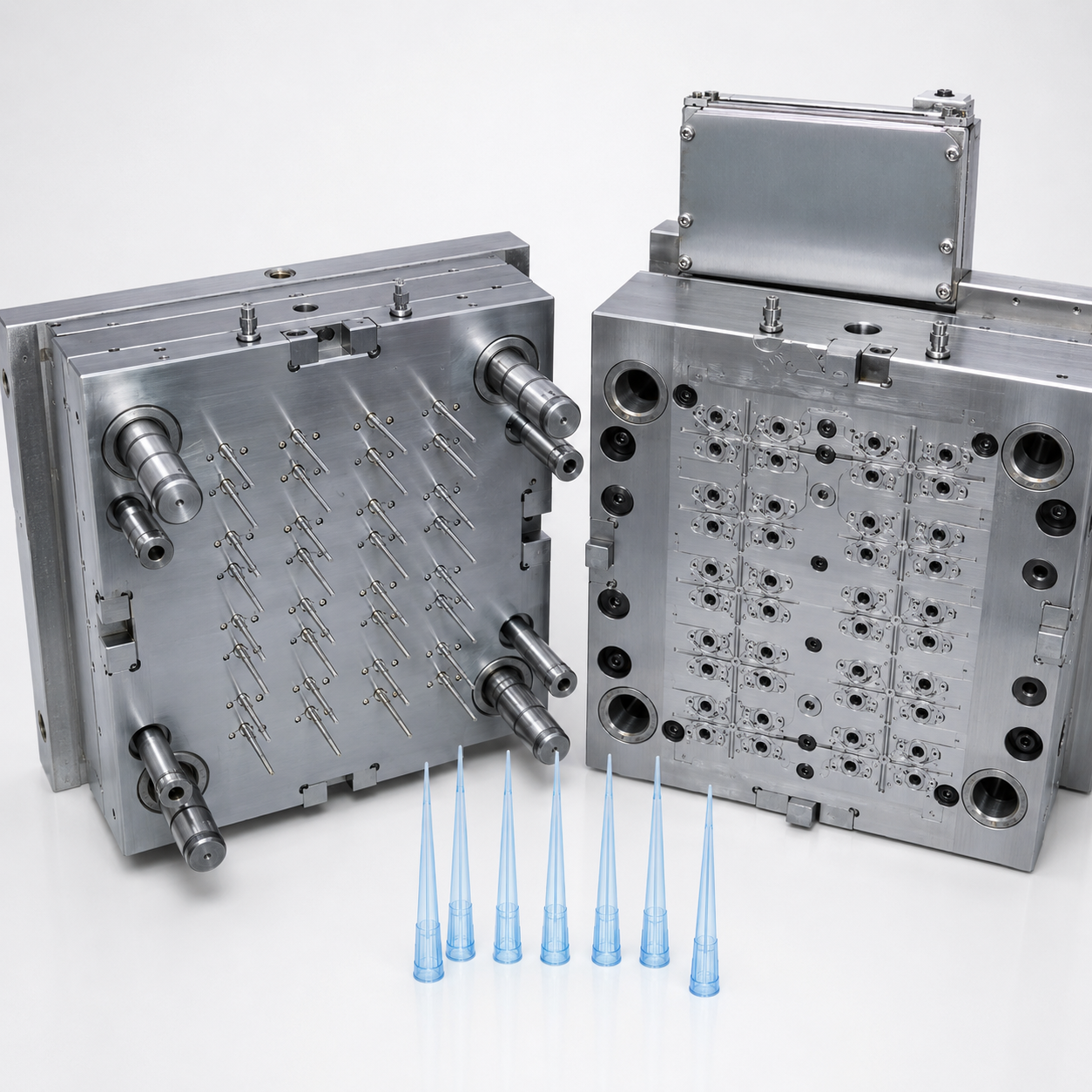

Composants de moules médicaux pour le moulage de pointes de pipettes à haute cavité et de consommables

Réponse rapide : Les moules pour pointes de pipettes à haute cavité ne constituent pas seulement un défi en matière de moulage par injection médicale. Ils constituent également un défi de cohérence des composants du moule. Dans les moules de pointes de pipettes à 64, 96 ou 384 cavités, les broches à noyau mince, les inserts de cavité, les manchons et les pièces de rechange doivent rester cohérents dans chaque cavité pour contrôler l'épaisseur de paroi, le flash, le comportement de libération et la répétabilité du résultat.

Déclaration d'entité : SENLAN prend en charge les composants de moules médicaux personnalisés tels que les broches de noyau de moule de pointe de pipette, les inserts de cavité, les manchons et les pièces de rechange où le moulage à paroi mince, les micro-caractéristiques, la cohérence d'une cavité à l'autre et l'inspection documentée sont importants.

Les moules de pointes de pipettes à grande cavité nécessitent plus qu’une conception précise des pièces moulées. Dans le moulage de consommables médicaux, de petits écarts dans la rectitude des broches centrales, le faux-rond, la finition de surface, le support de montage ou l"usure des obturations peuvent provoquer une épaisseur de paroi inégale, des bavures, un collage, une déformation de la pointe ou une défaillance répétée de la cavité.

Pour les acheteurs de moules médicaux, la question centrale n’est pas seulement de savoir si la pièce moulée finale peut répondre à un dessin. La question la plus profonde est de savoir si les composants du moule peuvent maintenir des performances stables dans chaque cavité, chaque cycle de production et chaque cycle de remplacement.

Contexte du marché : pourquoi le moulage de consommables médicaux s"oriente vers une production à haute cavité

TL;DR : Le moulage de consommables médicaux s'oriente vers une production à haute cavité pour augmenter la production et réduire le coût unitaire. Cela rend la cohérence des composants du moule plus importante, car une cavité instable peut affecter l'efficacité de la production, le contrôle qualité et la planification de la maintenance.

Les pointes de pipettes, les consommables de diagnostic, les petites coupelles, les connecteurs et autres pièces moulées à caractère médical sont souvent produits en grandes quantités. À mesure que la demande de production augmente, les conceptions de moules peuvent passer d"un nombre d"empreintes inférieur à celui de systèmes à empreintes élevées, tels que la production à 64 empreintes, à 96 empreintes ou même à un nombre d"empreintes plus élevé.

La production à cavité élevée augmente l"importance de l"équilibre de la cavité, de la précision des inserts, de la stabilité des broches de noyau, du flux de matériaux, du comportement de ventilation, de refroidissement et d"éjection. Une petite différence d’outillage qui pourrait être gérable dans un moule à faible cavité peut devenir un problème de production répété dans un moule médical à grande cavité.

C"est pourquoi les composants de moules médicaux doivent être considérés comme des composants de stabilité de la production, et pas seulement comme des pièces de moule usinées.

Des tendances en matière de moulage médical aux exigences en matière de composants de moule

TL;DR : Les tendances en matière de consommables médicaux créent des risques spécifiques en matière d’outillage. Les acheteurs doivent traduire la production à haute cavité, le moulage à paroi mince, les micro-caractéristiques et la maintenance à long terme en exigences claires en matière de composants de moule avant de commander des outils ou des pièces de rechange.

Pourquoi les moules pour consommables médicaux sont différents des moules d’injection standard

TL;DR : Les moules pour consommables médicaux impliquent souvent de petites caractéristiques, des parois minces, un comportement de démoulage propre et des exigences d'inspection répétables. Ces facteurs rendent les broches de noyau, les inserts de cavité, les manchons et les zones d'arrêt plus sensibles que dans de nombreux moules à injection standard.

Les consommables médicaux sont souvent petits, à parois minces et sensibles au fonctionnement. Une pointe de pipette, par exemple, peut dépendre de sa géométrie interne, de sa forme, de sa concentricité, de sa libération en douceur et de son ajustement constant. Si une broche centrale se déplace ou s"use, la pièce moulée peut toujours sembler acceptable à première vue, mais échouer en termes de distribution des parois, d"ajustement, de manipulation des liquides ou de performances d"assemblage.

Les contrôles standards du moulage par injection peuvent ne pas suffire pour ces applications. Les acheteurs doivent examiner comment le composant du moule forme la pièce, quelles surfaces sont critiques, quelles dimensions nécessitent une inspection et comment les composants de remplacement seront contrôlés au fil du temps.

Pour les projets de moules médicaux, le composant du moule doit être évalué par fonction : former, soutenir, démouler, sceller, aligner et répéter.

Pourquoi les outils de micromoulage médical ne sont pas seulement des outils plus petits

TL;DR : L’outillage de micromoulage médical n’est pas simplement une version plus petite de l’outillage standard. Les parois minces, les microcaractéristiques, le faible poids de la grenaille, la géométrie sensible au flash, la ventilation difficile et le comportement de démoulage contrôlé augmentent tous l'importance de la précision et de l'inspection de la surface du moule.

Les applications de micromoulage impliquent souvent des parois minces, de petites caractéristiques et des exigences fonctionnelles strictes. À cette échelle, une petite bavure, une ligne de bavure ou un défaut de surface peut affecter un micro-canal, une surface d"ajustement ou un comportement de libération. Le flux de matière et le retrait peuvent également se comporter différemment lorsque l"élément moulé est très petit.

L"outillage de micromoulage médical peut nécessiter un examen attentif de la ventilation, du chemin d"écoulement, du support de la broche centrale, de la finition de surface, de la dépouille, du polissage et de la géométrie de démoulage. Une pièce qui colle légèrement à un noyau peut se déformer lors de l"éjection. Une petite différence entre les surfaces d"insertion peut créer un flash important par rapport à la taille de l"entité.

C"est pourquoi les acheteurs ne devraient pas évaluer les outils de micromoulage uniquement en fonction de la taille extérieure du composant. Le risque d"outillage est défini par la géométrie, la tolérance, le comportement des matériaux et les conditions de libération.

Broches à noyau fin : le composant essentiel des moules de pointes de pipettes

TL;DR : Les broches à noyau mince sont souvent les composants les plus critiques dans les moules de pointes de pipettes, car elles définissent la géométrie interne et la répartition des parois de la pièce moulée. Leur rectitude, leur faux-rond, leur état de surface, leur support et leur relation d'appariement affectent la cohérence de la production.

Une tige à âme fine ne doit pas être évaluée uniquement en fonction de son diamètre. Les acheteurs doivent également examiner la rectitude, le faux-rond, la position de l"épaulement, la longueur de montage, l"état de surface, l"état du support et la relation d"appariement avec le manchon ou l"insert de cavité.

Pour les broches de noyau de moule de pointe de pipette, de petites modifications peuvent créer des problèmes de production. La déflexion du noyau peut entraîner une épaisseur de paroi inégale. Un mauvais alignement peut créer une erreur de concentricité. Les dommages à la surface peuvent augmenter l"adhérence. L"usure de la fermeture peut provoquer des bavures ou des microbavures.

Les acheteurs qui s'approvisionnent en composants de moules médicaux doivent définir les dimensions et surfaces qui affectent la fonction finale du consommable médical avant de confirmer le devis.

Risques de déviation, d’alignement et de concentricité des broches centrales

TL;DR : La déflexion de la broche centrale, l'erreur d'alignement et une mauvaise concentricité peuvent entraîner une épaisseur de paroi inégale, une déformation de la pointe, un ajustement instable et des défauts répétés de la cavité. Les acheteurs doivent vérifier la conception du support, les références de référence, le faux-rond et la correspondance des manchons.

Si une cavité tombe en panne à plusieurs reprises dans un moule de pointe de pipette à cavité élevée, la cause profonde ne peut pas être uniquement le paramètre de moulage. Il peut s"agir d"une inadéquation des broches du noyau spécifique à la cavité, d"une usure de la fermeture, d"une mauvaise finition de surface ou d"un problème de composant de remplacement.

Finition de surface et comportement de démoulage dans les outils de micromoulage

TL;DR : La finition de surface affecte le collage, la traînée, le comportement au décollement et la déformation des pièces. Dans les outils de micromoulage médical, les surfaces polies, la conicité contrôlée, la géométrie de ventilation et de démoulage doivent être revues ensemble.

Les pièces médicales fines peuvent être sensibles lors de l’éjection. Si la pièce moulée serre trop fort la tige centrale, elle peut se déformer, se déchirer, coller ou laisser des marques. Une surface rugueuse peut augmenter la traînée. Une surface endommagée peut créer un collage local. Une ventilation ou une rétention de vide insuffisante peut également rendre la libération plus difficile.

La finition de la surface doit être examinée par fonction. Certaines zones peuvent nécessiter un polissage pour être libérées. D"autres zones peuvent nécessiter une géométrie contrôlée pour conserver les dimensions ou le comportement de fermeture. Un polissage excessif ou incontrôlé peut également modifier des dimensions critiques s’il n’est pas géré correctement.

Pour les moules de pointes de pipettes et les outils de micromoulage médical, la finition de surface n’est pas seulement une exigence esthétique. Cela fait partie de la stabilité du moulage.

Cohérence cavité à cavité dans les moules médicaux à 64, 96 et 384 cavités

TL;DR : Dans les moules médicaux à grande cavité, chaque cavité doit se comporter de manière cohérente. La variation des broches centrales, des manchons, des inserts de cavité ou des surfaces d'arrêt peut créer des épaisseurs de paroi, des comportements de libération, des bavures et des résultats dimensionnels différents dans les cavités.

Les moules médicaux à grande cavité sont conçus pour la répétabilité. Lorsque le nombre de cavités augmente, chaque composant du moule doit rester cohérent non seulement en termes de dimensions nominales mais également en termes de comportement fonctionnel. Cela inclut la rectitude des broches centrales, l"appariement des manchons, l"alignement des inserts de cavité, la finition de surface et les conditions d"arrêt.

Si une cavité produit des défauts répétés, le problème doit être examiné par numéro de cavité. L"acheteur doit vérifier si la tige centrale, le manchon, l"insert ou la surface d"obturation sont différents des autres, usés différemment ou remplacés par un composant non adapté.

Pour les systèmes à cavité élevée, les composants de moule de précision doivent être contrôlés avec des enregistrements d'inspection, une identification des cavités et des références d'usinage reproductibles.

Exigences d"inspection pour les composants de moules médicaux

TL;DR : Les composants de moules médicaux nécessitent souvent des exigences d’inspection plus claires que les pièces de moule standard. Les acheteurs doivent définir le diamètre, la longueur, la position de l'épaulement, la géométrie de la pointe, la rectitude, le faux-rond, la concentricité, l'état de surface et les relations d'appariement, le cas échéant.

L’inspection fait partie de la fiabilité des composants des moules médicaux. Pour les broches centrales, les inserts de cavité, les manchons et les pièces de rechange, les éléments d"inspection utiles peuvent inclure :

• la tolérance de diamètre,
• la longueur totale et la position de l'épaulement
• , la géométrie de la pointe, la
• rectitude
• du faux-rond ou la concentricité,
• l'état de surface, l'
• état du matériau si nécessaire
• , la relation avec les manchons ou les inserts de cavité,

Les acheteurs doivent également préciser s"ils ont besoin de rapports dimensionnels complets, de rapports CMM, de certificats de matériaux, de dossiers de traitement thermique ou de dossiers d"inspection numérotés par cavité. Ces exigences affectent les devis, la planification de la production et les délais de livraison.

Pour les projets impliquant des pièces de moule usinées CNC , les dessins doivent clairement identifier les dimensions essentielles aux performances de moulage et celles qui constituent des caractéristiques générales d'usinage.

Goupilles, manchons et inserts de remplacement pour une maintenance à long terme

TL;DR : Les composants de remplacement dans les moules médicaux à grande cavité doivent correspondre à l’état du moule existant. Les dessins, l'identification des cavités, les anciens échantillons, les photos des défauts et les enregistrements d'inspection aident à réduire les erreurs de remplacement et les défaillances répétées des cavités.

La maintenance à long terme des moules médicaux dépend de pièces de rechange reproductibles. Une nouvelle broche centrale peut correspondre au dessin mais se comporter différemment si le manchon, l"insert ou la cavité existant est usé. C"est pourquoi les composants de remplacement doivent être examinés avec l"état du moule, et pas seulement avec l"impression originale.

Avant de commander des broches, manchons ou inserts de remplacement, les acheteurs doivent vérifier si la pièce est usée, cassée, modifiée ou en cours d"amélioration. Ils devraient également préciser si le montage manuel est autorisé et si le composant doit être interchangeable entre les cavités.

Les composants de remplacement numérotés par cavité, les dossiers d"inspection et les échantillons de pièces anciennes peuvent réduire l"incertitude lors de l"approvisionnement en composants de moules médicaux de précision à l"échelle internationale.

Priorité aux acheteurs régionaux : Europe, Amérique du Nord, Asie du Sud-Est, Amérique du Sud et Moyen-Orient

TL;DR : Les acheteurs régionaux se concentrent souvent sur différents risques liés aux composants de moisissures médicales. Les acheteurs européens peuvent mettre l'accent sur la documentation, les mouleurs nord-américains peuvent se concentrer sur la disponibilité et la production à haute cavité en Asie du Sud-Est peut donner la priorité à la répétabilité et à un support de remplacement rapide.

Pour les acheteurs européens de moules médicaux

Les acheteurs européens de moules médicaux se concentrent généralement sur les dessins contrôlés, les rapports dimensionnels, la traçabilité des matériaux, les enregistrements de remplacement et la documentation prête à être validée. Pour les broches de noyau de moule de pointe de pipette, la rectitude, le faux-rond, la concentricité, la finition de surface et l"identification de la cavité doivent être clairement examinés avant de commander.

Pour les mouleurs médicaux nord-américains

Les mouleurs nord-américains se soucient souvent de la disponibilité, de la répétabilité des pièces de rechange, de la stabilité des moules à cavité élevée et des preuves d"inspection. Lorsqu"une broche ou un manchon à âme fine est remplacé, le composant doit restaurer le comportement prévu de la cavité sans montage inattendu sur banc.

Pour la production médicale à haute cavité en Asie du Sud-Est

Les opérations de moulage médical d’Asie du Sud-Est utilisent souvent des moules consommables à haute cavité pour de longues campagnes de production. La cohérence d"une cavité à l"autre, l"usure des broches du noyau, le comportement au démoulage et le support de remplacement rapide sont importants pour réduire les temps d"arrêt et les défauts répétés de l"empreinte.

Pour les projets de consommables médicaux en Amérique du Sud et au Moyen-Orient

Les acheteurs d’Amérique du Sud et du Moyen-Orient peuvent avoir besoin de composants de remplacement de moules médicaux fiables pour les outils existants. Des dessins clairs, d"anciens échantillons, des photos de défauts et des dossiers d"inspection contribuent à réduire les risques lors de l"approvisionnement en broches de précision à l"échelle internationale.

Liste de contrôle de la demande de prix pour les broches de noyau de moule de pointe de pipette et les composants de moule médical

TL;DR : Une demande de prix claire aide les fournisseurs à évaluer la faisabilité de l'usinage, la portée de l'inspection et le risque de remplacement. Les acheteurs doivent envoyer des dessins, des fichiers CAO, des exigences en matière de matériaux, le nombre de cavités, les dimensions critiques et des photos de défauts, le cas échéant.

Avant de demander un devis pour des broches de noyau de moule de pointe de pipette ou des composants de moule médical, les acheteurs doivent préparer :

• les dessins 2D avec légendes de tolérance,
• les fichiers CAO 3D,
• les exigences de qualité et de dureté du matériau , les
• exigences de finition de surface ou de revêtement,
• les dimensions critiques telles que le diamètre, la géométrie de la pointe et la position de l'
• épaulement, l'exigence de concentricité ou de rectitude, le cas échéant,
• le type de moule et le nombre de cavités,
• l'application, comme les pointes de pipette, le diagnostic. consommables ou petites pièces médicales
• quantité attendue et demande de répétition des commandes
• exigences du rapport d'inspection
• anciens échantillons ou photos de défauts pour les projets de remplacement

Pour l'examen technique, les acheteurs peuvent envoyer des dessins pour examen technique avec des dessins 2D, des fichiers 3D, les exigences en matière de matériaux, les détails de tolérance, le nombre de cavités et les besoins d'inspection.

Comment SENLAN prend en charge les projets de composants de moules médicaux

TL;DR : SENLAN prend en charge les projets de composants de moules médicaux en examinant les broches centrales, les inserts de cavité, les manchons et les composants de remplacement en fonction des exigences de dessin, de la fonction d'application, de la faisabilité de l'usinage, des besoins d'inspection et de la cohérence d'une cavité à l'autre.

SENLAN peut prendre en charge des composants de moules médicaux personnalisés tels que des broches de noyau de moule de pointe de pipette, des inserts de cavité, des manchons et des pièces de rechange où le moulage à paroi mince, les micro-caractéristiques et l"inspection reproductible sont importants.

Pour les projets de composants de moules médicaux, SENLAN examine les dessins et les exigences du projet en accordant une attention particulière à la fonction des pièces, aux dimensions critiques, à l"itinéraire d"usinage, à la finition de surface, à la cohérence du remplacement et aux attentes en matière d"inspection. Cela aide les acheteurs à réduire l’incertitude avant de commander des composants de précision pour les moules médicaux à grande cavité.

FAQ : Composants de moules médicaux pour le moulage d"embouts de pipettes

Quels sont les composants de moules médicaux les plus importants dans le moulage de pointes de pipettes ?

Les composants clés comprennent des broches à âme fine, des inserts de cavité, des manchons, des surfaces d"arrêt, des pièces liées à l"éjecteur et des inserts de remplacement. Ces pièces affectent l"épaisseur de la paroi, la géométrie interne, le comportement au démoulage et la cohérence d"une cavité à l"autre.

Pourquoi les broches à âme fine se plient-elles ou se brisent-elles dans les moules médicaux à grande cavité ?

Les broches à noyau mince peuvent se plier ou se briser en raison d"un mauvais support, d"une déflexion excessive, d"une faible rétention, d"une force d"éjection élevée, de l"état du matériau ou d"une inadéquation spécifique à la cavité. Les acheteurs doivent examiner la géométrie des broches, la structure de support, la dureté, l"ajustement de montage et les modèles de défauts de moulage.

Comment la concentricité des broches centrales affecte-t-elle la qualité des pointes de pipettes ?

La concentricité des broches centrales affecte l"épaisseur de la paroi, la géométrie interne, l"ajustement de la pointe et la cohérence fonctionnelle. Une mauvaise concentricité peut créer des parois inégales, des déformations, des problèmes d"assemblage ou des variations d"une cavité à l"autre.

Quels éléments d"inspection sont nécessaires pour les broches de noyau de moule médical ?

Les éléments d"inspection importants peuvent inclure le diamètre, la longueur, la position de l"épaulement, la géométrie de la pointe, la rectitude, le faux-rond, la concentricité, l"état de surface, l"état du matériau et la relation d"appariement avec les manchons ou les inserts d"empreinte.

Les broches de remplacement peuvent-elles être rendues interchangeables dans les moules à grande cavité ?

Les broches de remplacement peuvent être interchangeables lorsque les dessins, les références de référence, les informations sur les cavités, les exigences en matière de matériaux et les critères d"inspection sont clairement définis. L"usure existante du moule ou un montage manuel antérieur peuvent encore nécessiter un examen supplémentaire.

Que doivent envoyer les acheteurs pour un devis de composants de moules médicaux ?

Les acheteurs doivent envoyer des dessins 2D, des fichiers CAO 3D, la qualité du matériau, la dureté, les exigences de tolérance, la finition de surface, l"application du moule, le nombre de cavités, la quantité, les besoins d"inspection et toute photo de défaut ou ancien échantillon pour les projets de remplacement.

Pensées finales

Le moulage de pointes de pipettes à grande cavité et de consommables médicaux nécessite plus qu’une conception précise des pièces moulées. Cela nécessite des broches à noyau mince et stables, des inserts de cavité cohérents, un comportement de libération contrôlé, une inspection documentée et des composants de remplacement reproductibles.

Pour les acheteurs qui s’approvisionnent en composants de moules médicaux, la tâche la plus importante consiste à connecter chaque composant à sa fonction de production. Les broches à âme fine, les manchons, les inserts de cavité et les pièces de rechange doivent être examinés pour vérifier leur formage, leur alignement, leur desserrage, leur usure, leur inspection et leur répétabilité.

Un ensemble de dessins clairs et un examen technique des appels d"offres peuvent aider à réduire les défaillances spécifiques aux cavités, les bavures, les collages, les variations d"épaisseur de paroi et les inadéquations de remplacement avant qu"ils ne deviennent des problèmes de production.
