Comment nous stabilisons les composants de moules de précision pour les moules multi-empreintes

Lorsque les clients posent des questions sur les équipements, ils demandent rarement uniquement les marques de machines. Ce qu’ils veulent vraiment savoir, c’est ceci :

Pouvez-vous maintenir les composants critiques du moule suffisamment stables pour réduire le montage sur banc, empêcher les reprises et assurer une production cohérente, en particulier dans les moules multi-empreintes ?

Dans l’outillage multi-empreintes, le véritable risque n’est pas simplement de savoir si une pièce peut être usinée. Le vrai risque apparaît plus tard :

• Le délai de livraison est consommé par les retouches et les ajustements répétés

• Une cavité fonctionne différemment et affecte l'ensemble de l'outil

• Une petite dérive dans les zones d’arrêt ou d’étanchéité se transforme en flash ou fuite

• Les pièces mesurent « OK » individuellement, mais ne s'ajustent pas de manière cohérente lors de l'assemblage.

Chez SENLAN, nous traitons l'équipement comme faisant partie d'un système de contrôle . L'objectif est pratique : des composants de moule qui s'ajustent avec moins d'ajustement, s'étendent de manière plus cohérente dans les cavités et restent stables d'un lot à l'autre.

1. Stabilité dimensionnelle : contrôler la dérive avant qu'elle ne devienne un travail approprié

Pour les moules multi-empreintes, la stabilité doit être contrôlée à trois niveaux :

• répétabilité pièce à pièce

• consistance cavité à cavité

• stabilité d'un lot à l'autre

Nous sélectionnons les itinéraires d'usinage en fonction du type CTQ, tels que les caractéristiques d'arrêt, d'étanchéité, de filetage ou de raccord, ainsi que l'état des matériaux et l'accessibilité des fonctionnalités. Cela permet d’éviter les facteurs d’instabilité courants, notamment :

• déviation de l'outil sur des fonctionnalités à longue portée ou micro

• réserve de stock inégale avant la finition

• dérive thermique causée par une coupe agressive ou des itinéraires de processus instables

• variation qui n'apparaît que lorsque les pièces sont assemblées dans un moule complet

Pour les surfaces complexes et les zones d'ajustement de précision, nous utilisons le fraisage CNC Röders pour garantir la précision du profil et l'homogénéité de la surface. Pour les petites caractéristiques, les fentes étroites et la préfinition de précision, le fraisage CNC Jingdiao aide à contrôler la géométrie localisée où même de petits écarts peuvent ultérieurement provoquer une erreur d'assemblage. Pour les composants de type arbre tels que les broches centrales, les bagues de serrage et les inserts filetés, , le tournage CNC Hardinge avec roulements hydrostatiques permet un contrôle stable du diamètre et une concentricité pour les constructions répétées.

Pour les caractéristiques CTQ définies, notre capacité de tolérance peut atteindre jusqu'à ±0,005 mm , en fonction de la géométrie, du matériau, ainsi que de l'itinéraire de processus et du plan d'inspection validés. Nous appliquons un contrôle strict là où cela est important sur le plan fonctionnel, sans imposer le même niveau de tolérance sur chaque dimension.

2. Ajustement, arrêt et étanchéité : faire fonctionner les pièces « sur dessin » dans de vrais moules

De nombreux composants mesurent correctement sur papier, mais créent néanmoins des problèmes d'assemblage ou de production. Dans les fermetures d'emballages et les moules médicaux, de petits changements dans les zones liées à l'ajustement peuvent affecter :

• contact de coupure et risque d'éclair

• zones d'étanchéité et pression de contact

• engagement du filetage et cohérence de l'assemblage

C'est pourquoi nous planifions les processus autour des surfaces fonctionnelles , et pas seulement de la forme des pièces.

Là où la stabilité du tournage affecte directement l'ajustement et la répétabilité, le tournage CNC Hardinge aide à réduire la variation des diamètres critiques et des caractéristiques liées à la concentricité. Là où la découpe conventionnelle ne peut pas contrôler de manière fiable les détails profonds, étroits, aux angles vifs ou durcis, Makino EDM est utilisé pour stabiliser la géométrie et réduire les modes de défaillance tels que :

• sur-dépouille ou contre-dépouille locale dans les détails de fermeture

• engagement inégal du fil

• contact d'étanchéité instable qui n'apparaît que lors des essais

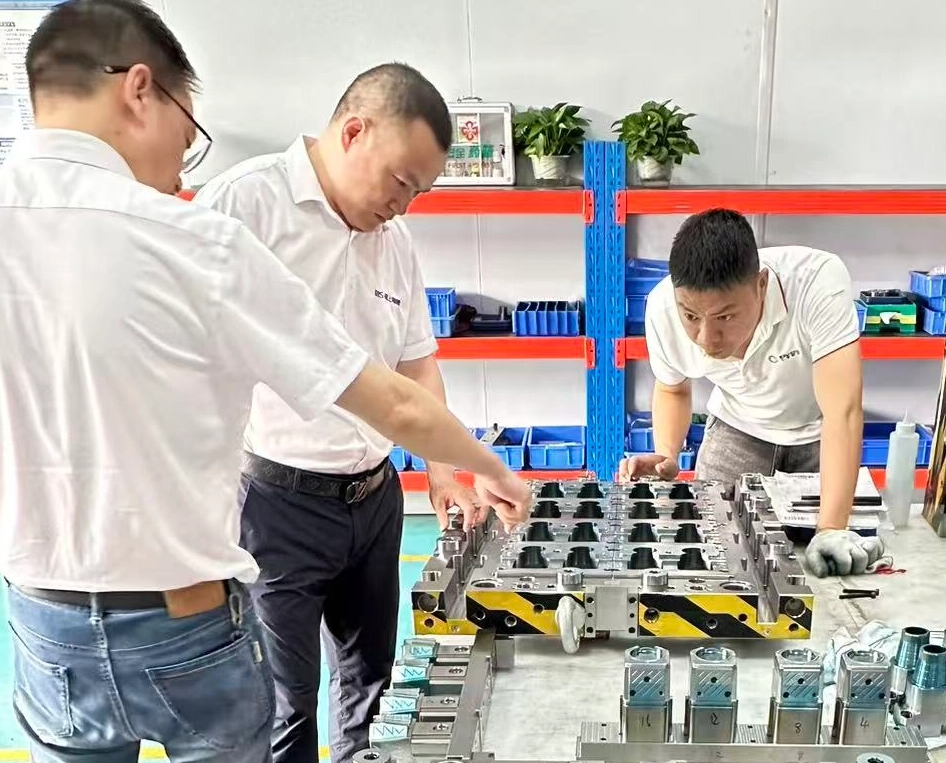

Le résultat pour les clients est simple : moins de montages sur banc pendant la construction du moule et moins d'ajustements après l'installation..

3. Finition de surface : réduction de la charge de polissage et protection de la géométrie fonctionnelle

La finition de surface n’est pas seulement cosmétique. Cela affecte le temps de polissage, la préparation de la texture, la libération des pièces et la modification éventuelle des surfaces fonctionnelles pendant la finition.

Nous utilisons des stratégies de fraisage et d'électroérosion de haute précision pour maintenir des conditions de surface constantes avant le polissage ou la texturation. Pour les profils sensibles aux contours et à la rectitude, tels que les inserts, les curseurs, les élévateurs et les inserts de formage, , l'électroérosion au fil Sodick permet des contours nets et une verticalité stable, réduisant ainsi le besoin de correction ultérieure.

Lorsque l'application l'exige, nous pouvons prendre en charge une finition fine jusqu'à Ra 0,1 μm dans les zones critiques, en fonction de la géométrie, du matériau et du processus de fabrication. Cela permet d'éviter :

• travail de polissage excessif

• préparation de texture incohérente

• marques d'usinage visibles sur les surfaces brillantes

• changements d'ajustement causés par une correction excessive lors de la finition

4. Matériaux durcis et fonctionnalités approfondies : choisir le bon processus pour éviter les risques

Les nervures profondes, les fentes étroites, les angles vifs et les aciers trempés sont courants dans la conception de moules modernes – et ils sont également des sources courantes d'instabilité d'usinage.

Si le cheminement du processus est erroné, le résultat est généralement :

• déviation et dispersion de taille

• distorsion thermique et dérive

• mauvaise verticalité ou incohérence du profil

• changements de géométrie après traitement thermique

Pour contrôler ces risques, SENLAN combine des méthodes de fraisage, d'électroérosion Makino, d'électroérosion à fil Sodick et de meulage basées sur le type de caractéristique. Pour les structures en marche et les faces de contact, le meulage en marche favorise la planéité et la cohérence des marches pour stabiliser l'alignement de l'assemblage, en particulier sur les surfaces liées à l'ajustement.

5. Inspection et traçabilité : l'inspection en tant que contrôle des processus, et pas seulement comme porte finale

L'usinage de précision n'est pas complet sans une vérification fiable. À SENLAN, l'inspection soutient le processus — elle n'est pas seulement utilisée pour juger du résultat final.

En fonction du type de pièce et des CTQ, nous appliquons :

• MMT Zeiss pour les dimensions critiques, la précision de positionnement, les profils et la géométrie liée à l'ajustement

• Mesure de rondeur Accretech pour la rondeur, la cylindricité, la concentricité et le faux-rond sur les composants cylindriques

• Microscope à outils Mitutoyo pour les micro-caractéristiques, les petits contours et la vérification des détails fins

• Jauge de hauteur numérique TESA pour les dimensions, marches et surfaces de référence liées à la hauteur

Les points d'inspection typiques peuvent inclure :

• après semi-finition

• après EDM ou EDM à fil

• avant les opérations finales d'ajustement

• avant expédition

Nous pouvons également prendre en charge des documents tels que :

• FAI (Inspection du premier article)

• Rapports CMM pour les CTQ clés

• rapports d'arrondi ou de cylindricité

• références de mesure et identification traçable des pièces , si nécessaire

Ce que cela signifie pour les clients

Un équipement avancé n’a d’importance que s’il réduit le risque réel de moisissure. En pratique, les clients bénéficient de :

• moins d'ajustements lors de l'assemblage

• meilleure cohérence de cavité à cavité

• performances d'arrêt et d'étanchéité plus stables

• moins de variation entre les commandes répétées

• Construction de moules plus fluides et production plus fiable

Si vous partagez votre liste de dessins et CTQ , ainsi que le matériau, la dureté et le nombre d'empreintes , nous pouvons vous recommander un itinéraire de processus approprié (y compris le fraisage, l'électroérosion, le meulage et un plan d'inspection) et vous fournir un retour pratique dans les 24 à 48 heures..
