Comment choisir un fabricant de moules à injection de haute précision : 5 capacités d'usinage et d'inspection à vérifier en premier

Une liste de contrôle d"examen rapide des fournisseurs

Pourquoi cela compte plus que le prix seul

Un fournisseur peut proposer un devis rapide et bas, tout en créant un coût total plus élevé si les pièces nécessitent des ajustements répétés, une correction supplémentaire du moule ou des retards d"essai après la livraison.

Cela est particulièrement vrai dans les projets où la cohérence d"une cavité à l"autre est importante, tels que les moules de fermeture multi-empreintes, les moules d"emballage de précision et les composants de moules utilisés dans les applications de consommables médicaux. Dans ces projets, une seule pièce « acceptable » ne suffit pas. Ce qui compte est de savoir si le fournisseur peut répéter la même géométrie, le même ajustement et le même état de surface sur plusieurs pièces et plusieurs lots.

Vous trouverez ci-dessous les cinq fonctionnalités qui méritent d’être vérifiées en premier.

1. Tournage CNC de précision : la stabilité commence par les pièces rondes

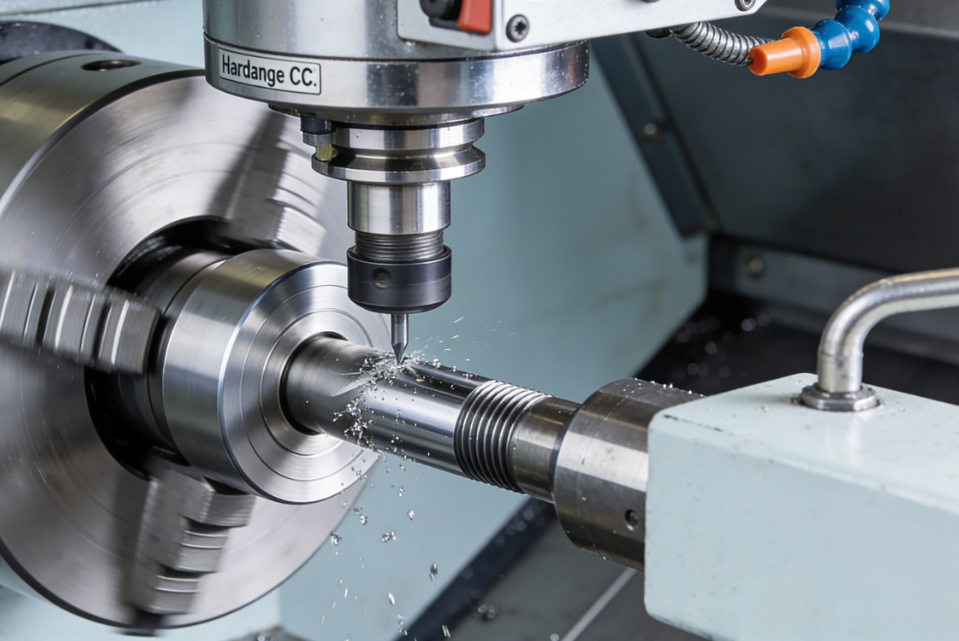

Pour de nombreux projets de moules, les premiers problèmes ne viennent pas des grandes surfaces. Ils proviennent de pièces cylindriques telles que des broches centrales, des bagues de col, des inserts filetés et des composants de moule de type arbre.

Si les diamètres extérieurs, la concentricité ou les caractéristiques de positionnement dérivent d"une pièce à l"autre, il en résulte généralement un ajustement incohérent lors de l"assemblage, des écarts inégaux ou des performances instables dans les cavités.

Problème courant

Un lot de broches centrales semble acceptable individuellement, mais une fois assemblés, l"ajustement est incohérent d"une cavité à l"autre.

Cause profonde probable

La répétabilité du diamètre n"est pas suffisamment stable, la concentricité n"est pas bien contrôlée ou il n"y a pas de revérification efficace en cours de processus.

Ce que les acheteurs devraient examiner

Examinez la répétabilité du fournisseur en matière de tournage, la manière dont la concentricité est mesurée et la fréquence à laquelle les dimensions critiques sont vérifiées pendant la production.

Preuves utiles à demander

Demandez un rapport d"inspection du premier article, un exemple de plan d"inspection en cours de fabrication et la méthode de mesure de la concentricité ou du faux-rond sur des pièces similaires.

Pour les composants de moules de haute précision, la capacité de tournage ne se limite pas à la fabrication d’une pièce ronde. Il s"agit de fabriquer la même pièce ronde à plusieurs reprises, afin que le temps d"assemblage reste prévisible et que la cohérence multi-empreintes soit plus facile à maintenir.

2. Fraisage CNC de précision : la géométrie complexe doit toujours être mesurable

Un fournisseur peut prétendre qu"il dispose d"un fraisage CNC, mais cela ne vous dit pas grand-chose en soi. Dans la fabrication de moules, le véritable défi réside généralement dans les profils complexes, les zones d"arrêt, les fentes étroites, les surfaces d"ajustement et les géométries locales qui affectent ultérieurement l"assemblage du moule.

C’est là que de nombreux problèmes dimensionnels restent cachés jusqu’à ce que le moule soit assemblé ou que le premier essai commence.

Problème courant

L"insert est usiné selon le dessin, mais après assemblage, la surface d"ajustement doit être corrigée et le comportement de la cavité n"est pas cohérent.

Cause profonde probable

Dérive de géométrie locale, contrôle de profil instable ou vérification faible des zones de montage critiques avant l"étape suivante du processus.

Ce que les acheteurs devraient examiner

Vérifiez si le fournisseur définit clairement les caractéristiques CTQ, comment la précision du profil est contrôlée et si les surfaces de raccord clés sont mesurées avant de passer à l"opération suivante.

Preuves utiles à demander

Demandez une plage cible de rugosité, une disposition des points de mesure pour les surfaces critiques et un exemple de dossier d"inspection pour les caractéristiques d"ajustement.

Dans les composants de moules multi-empreintes, de petits écarts de fraisage peuvent devenir ultérieurement un problème de cohérence important. Une bonne capacité de fraisage ne se limite pas à la création de formes. Il s"agit de contrôler les surfaces spécifiques qui influencent l"assemblage, l"étanchéité et la répétabilité.

3. EDM et Wire EDM : les fonctionnalités difficiles déterminent généralement le risque

Les nervures profondes, les fentes étroites, les angles vifs et les détails en acier trempé sont souvent des endroits où les composants du moule deviennent difficiles à contrôler. Ce sont également les domaines dans lesquels la maturité des processus d"un fournisseur devient évidente.

Si ces caractéristiques sont gérées avec un contrôle de processus EDM ou EDM à fil faible, le résultat peut ne pas être visible immédiatement. Le risque apparaît souvent plus tard sous la forme de problèmes d"étanchéité, d"une mauvaise qualité des détails, d"un engagement de filetage instable ou d"ajustements répétés après essai.

Problème courant

La géométrie semble complète, mais le moule présente ultérieurement un risque d"éclair, une incohérence des bords ou une fonction instable dans les zones étroites ou difficiles d"accès.

Cause profonde probable

Mauvaise stratégie de compensation, contrôle faible après EDM ou réinspection manquante des caractéristiques critiques après l"usinage par décharge.

Ce que les acheteurs devraient examiner

Demandez comment le fournisseur vérifie les caractéristiques critiques de l"électroérosion, ce qui se passe après l"électroérosion ou la coupe au fil, et s"il existe un flux de réinspection défini avant que la pièce avance.

Preuves utiles à demander

Demandez la méthode de vérification post-EDM du fournisseur, un exemple de dossier de réinspection et les critères utilisés pour transmettre ces fonctionnalités au processus suivant.

Pour les solutions d'outillage personnalisées avec de l'acier trempé, des détails profonds ou des zones d'étanchéité étroites, la capacité EDM n'est pas seulement un élément de la liste des machines. Il s'agit d'une capacité de contrôle des risques.

4. Meulage et finition finale : les derniers microns déterminent souvent la qualité de l’assemblage

Le tournage, le fraisage et l"électroérosion créent la géométrie, mais le meulage et la finition finale déterminent souvent si la pièce s"ajuste et fonctionne réellement comme prévu.

Ceci est particulièrement important pour la rondeur, la cylindricité, la planéité, les faces d"étanchéité et les surfaces de contact, où même une petite variation peut créer un travail d"ajustement ou une instabilité entre les cavités.

Problème courant

Les dimensions principales sont dans les limites de tolérance, mais l"assemblage semble toujours incohérent et certaines pièces nécessitent un travail sur établi supplémentaire.

Cause profonde probable

La correction finale de la géométrie n"est pas assez forte, ou le fournisseur contrôle la taille nominale sans contrôler correctement l"arrondi, la planéité ou la stabilité de la surface de contact.

Ce que les acheteurs devraient examiner

Examinez le parcours de finition, quelles caractéristiques géométriques finales sont vérifiées et si les surfaces de contact critiques sont vérifiées séparément des dimensions générales.

Preuves utiles à demander

Demandez des rapports d"arrondi ou de cylindricité, des données de planéité pour les surfaces de montage et le plan de contrôle de la taille finale du fournisseur avant expédition.

Un fournisseur compétent sait que la dernière étape n"est pas seulement le « polissage » ou la « finition ». C"est là que la cohérence de l"assemblage est protégée.

5. Inspection du processus et inspection finale : les bons fournisseurs n'inspectent pas uniquement à la fin

Un rapport d’inspection final est utile, mais il ne suffit pas à lui seul. Si les problèmes clés ne sont détectés qu’au stade de l’emballage, le fournisseur perd déjà du temps, augmente les coûts et réduit la confiance dans le processus.

Pour les composants de moules de haute précision, en particulier dans les applications multi-empreintes, l"inspection doit se dérouler tout au long du processus, et pas seulement après.

Problème courant

Le rapport sortant semble complet, mais des variations récurrentes apparaissent toujours d"un lot à l"autre.

Cause profonde probable

Les fonctionnalités du CTQ n"étaient pas contrôlées aux bonnes étapes, les inspections en cours de processus étaient trop limitées ou le rapport sortant ne reflétait pas les points de risque réels du processus.

Ce que les acheteurs devraient examiner

Vérifiez comment les caractéristiques du CTQ sont définies, où sont placées les portes d"inspection, ce qui est vérifié à 100 %, ce qui est vérifié par échantillonnage et quels enregistrements sont conservés à des fins de traçabilité.

Preuves utiles à demander

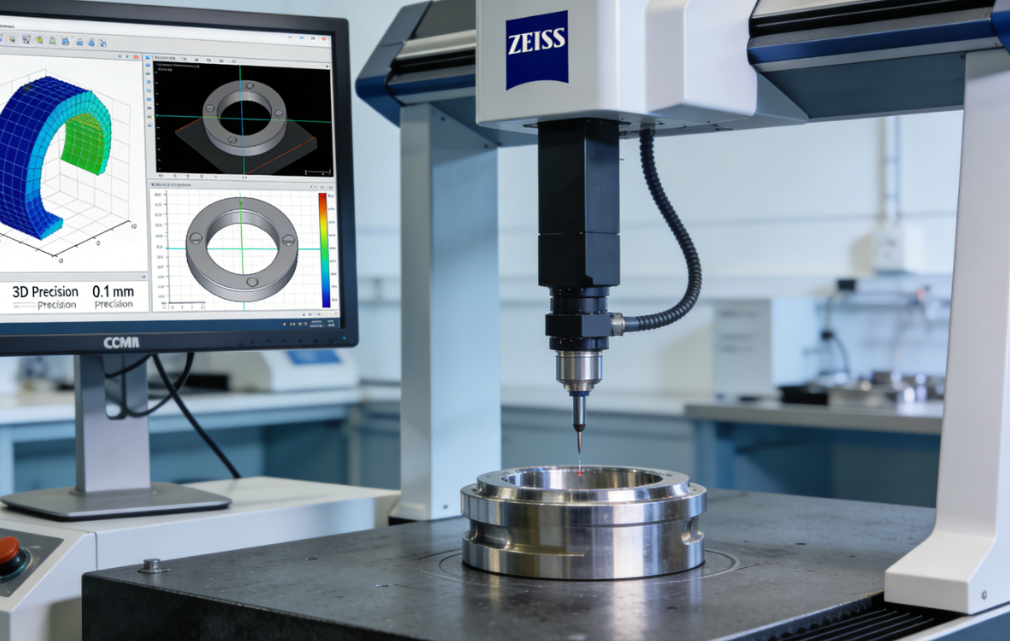

Demandez un exemple de rapport CMM, un exemple de rapport d"inspection à la sortie, la liste CTQ pour une pièce similaire et la fréquence d"inspection par étape du processus.

C"est souvent le point qui différencie un atelier d"usinage d"un véritable fournisseur de composants de moules de haute précision. Les meilleurs fournisseurs ne se contentent pas de mesurer les pièces. Ils ont construit un processus qui empêche les pièces instables d"avancer.

Ce qu"un fournisseur solide devrait être capable de fournir

Lorsque vous examinez un fournisseur pour des composants de moules de haute précision , , des composants de moules multi-empreintes ou d'autres travaux de fabrication de moules personnalisés, un fournisseur sérieux doit être en mesure de fournir des preuves, pas seulement des promesses.

Un package pratique d’évaluation des fournisseurs peut inclure :

• Rapport d"inspection du premier article

• Exemple de rapport CMM

• Rapport de rondeur ou de cylindricité

• Plan d"inspection en cours de fabrication pour les fonctionnalités CTQ

• Exemple de rapport d"inspection sortant

• Documentation du système qualité

• Points CTQ suggérés en fonction de votre dessin

• Retour d’information sur les risques de fabricabilité avant le démarrage de la production

Ce type de réponse montre que le fournisseur comprend non seulement comment usiner les pièces, mais aussi comment prendre en charge le contrôle des risques du projet.

Conclusion finale

Choisir un fabricant de moules à injection de haute précision ne consiste pas vraiment à choisir le devis le moins cher ou le plus grand atelier.

Il s"agit de choisir un fournisseur capable de maintenir la stabilité des caractéristiques critiques dans les domaines du tournage, du fraisage, de l"électroérosion, de la rectification et de l"inspection, puis de prouver ce contrôle avec des enregistrements clairs.

Si votre projet implique des composants de moule personnalisés , , un outillage multi-empreintes ou d'autres pièces de moule de précision où l'interchangeabilité et la stabilité de l'assemblage sont importantes, la bonne question n'est pas simplement « De quelles machines disposez-vous ? »

La bonne question est :

Que mesurez-vous, quand le mesurez-vous et quelles preuves pouvez-vous m"envoyer avant de passer la commande ?

Demander un pack d"évaluation des fournisseurs

Si vous évaluez des fournisseurs pour un nouveau projet de composants de moule, vous pouvez demander un dossier de révision avant le début de la comparaison des devis.

Un dossier de révision pratique peut comprendre :

• Exemple de rapport CMM

• Exemple de rapport d"arrondi

• Exemple de rapport d’inspection du premier article

• Points CTQ suggérés en fonction de votre dessin

• Notes préliminaires sur les risques de fabricabilité

• Plan d"inspection recommandé pour les fonctionnalités critiques

Cela donne à votre équipe d’ingénierie et d’achats quelque chose de bien plus utile qu’une déclaration de capacité générique.
