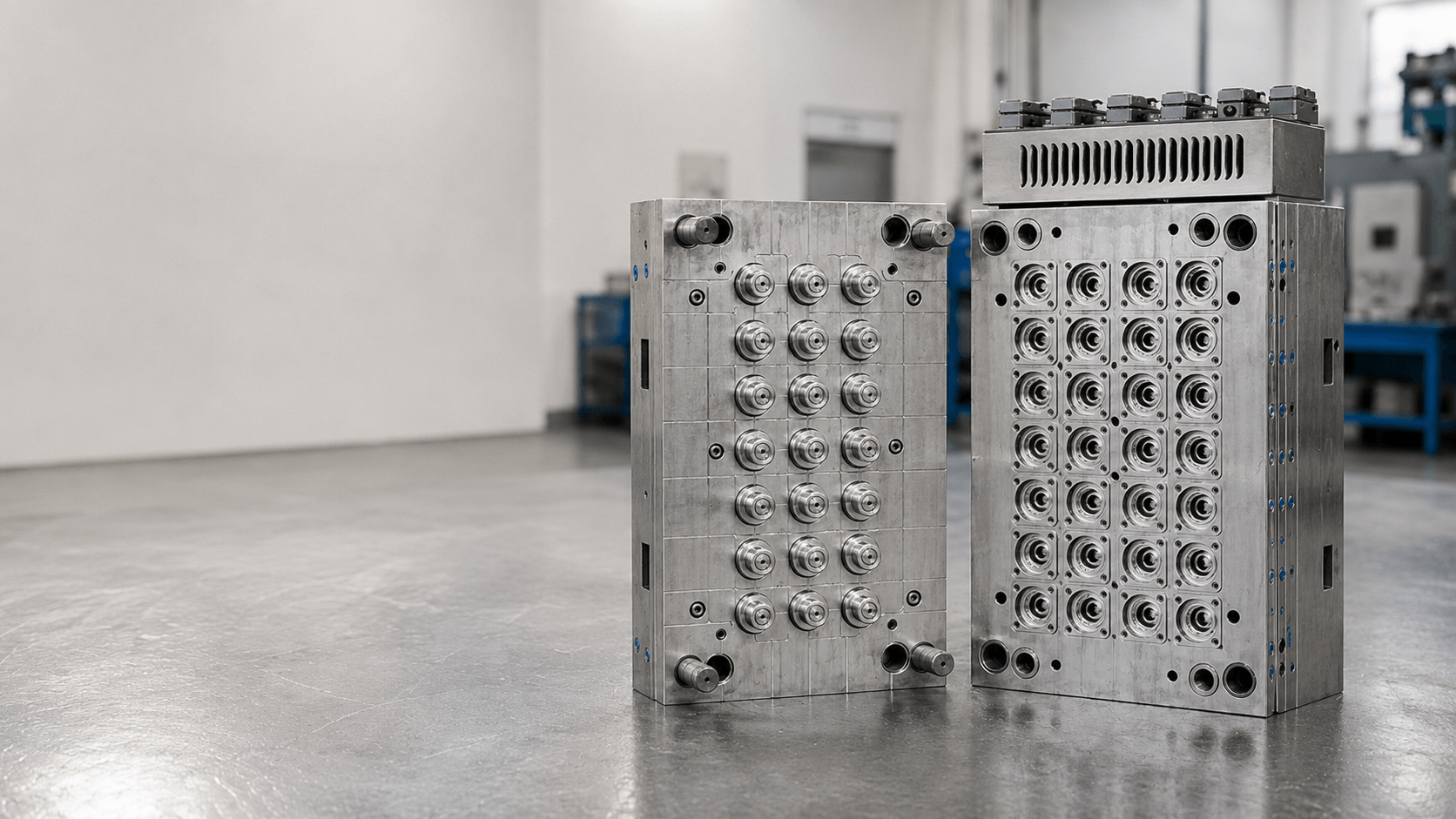

Comment les changements de matériaux affectent les outils de moulage par injection pour les bouchons et les consommables médicaux

Réponse rapide : Les changements de matériaux dans le moulage par injection peuvent affecter le retrait, le comportement d'écoulement, le risque d'éclair, les performances d'étanchéité, le comportement de démoulage, l'usure et la cohérence d'une cavité à l'autre. Pour les bouchons, les fermetures et les consommables médicaux, les acheteurs doivent examiner le type de résine, le contenu recyclé, le comportement d'écoulement à l'état fondu, la sensibilité à l'humidité et la température de moulage ainsi que les composants du moule tels que les noyaux filetés, les inserts d'étanchéité, les inserts de cavité et les broches à noyau mince.

Déclaration d'entité : SENLAN fabrique des composants de moules de précision personnalisés et des outils de moulage par injection pour les applications d'emballage, de bouchons, de fermetures, d'emballages cosmétiques, de moulage médical et de moulage par injection à haute cavitation.

Le choix des matériaux est souvent traité comme une décision d’achat. Dans une véritable production de moulage par injection, c"est aussi une décision en matière d"outillage. Le passage du PP vierge au PP recyclé, d"une qualité de PE à une autre ou d"un polymère standard à une résine de qualité médicale peut modifier la façon dont le plastique remplit le moule, rétrécit, se détache et s"use contre les composants du moule.

Pour les fabricants de bouchons et les producteurs de consommables médicaux, cela est important car la fonction du produit est souvent contrôlée par de petits détails du moule. Les noyaux filetés, les inserts d"étanchéité, les bagues de serrage, les inserts de cavité, les manchons et les broches à âme fine peuvent tous réagir différemment lorsque la résine change. Un moule qui fonctionne bien avec un matériau peut nécessiter un examen lorsque l"acheteur change de qualité de résine, de contenu recyclé ou de lot de fournisseur.

Pourquoi les changements matériels sont importants pour les acheteurs de moules à injection

TL;DR : Les changements de matériaux peuvent affecter la qualité des pièces moulées même lorsque la conception du moule reste inchangée. Les acheteurs doivent examiner le comportement en matière d'écoulement, de retrait, d'humidité, de température et d'usure avant de supposer que le même moule fonctionnera de manière identique avec une nouvelle résine.

Le moulage par injection dépend de la relation entre le matériau, la conception de la pièce, la structure du moule et les paramètres du processus. Si le matériau change, le moule ne se trompe pas automatiquement, mais la fenêtre de production peut changer. Une résine ayant un comportement d’écoulement différent peut remplir différemment les fines nervures. Un matériau présentant un retrait différent peut affecter l"ajustement du capuchon, l"engagement du filetage ou l"épaisseur de la paroi de la pointe de la pipette.

La récente volatilité du marché de la résine et l"adoption de matériaux recyclés rendent ce problème plus courant. Les acheteurs d"emballages peuvent envisager du PET recyclé, du PP recyclé ou du PEHD recyclé pour des raisons de durabilité ou de coût. Les projets de moulage à caractère médical peuvent utiliser des polymères spéciaux qui nécessitent un contrôle plus strict du séchage, de la température et du processus.

Le point clé est simple : les changements importants doivent déclencher une révision de l’outillage, et pas seulement une révision des achats.

Du changement de matériau aux exigences en matière de composants de moule

TL;DR : Chaque changement important crée un risque d’outillage différent. Les acheteurs doivent relier la décision concernant la résine aux exigences spécifiques des composants du moule avant d’approuver la production.

Modifications matérielles dans le moulage du capuchon et de la fermeture

TL;DR : Les bouchons et les fermetures sont sensibles aux changements de matériaux, car l'étanchéité, l'engagement du filetage, le couple et l'ajustement dimensionnel dépendent à la fois du comportement de la résine et de la précision des composants du moule.

Les bouchons et les fermetures utilisent souvent des systèmes d"emballage en PP, PE, PET ou d"autres polymères d"emballage en fonction de l"application. Lorsqu"un capuchon est allégé ou lorsqu"un matériau recyclé est introduit, la pièce moulée peut devenir plus sensible à l"épaisseur de la paroi, au retrait et à la précision du filetage.

Pour la production de bouchons, les changements matériels peuvent affecter :

• Couple d'ouverture Couple
• d'application
• Engagement
• du filetage Pression d'étanchéité
• Flash à proximité des zones d'étanchéité
• Comportement d'éjection
• Usure des noyaux filetés ou des inserts d'étanchéité

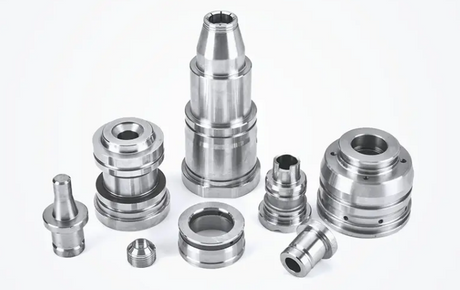

Les acheteurs qui s'approvisionnent en composants de moules pour bouchons doivent examiner les noyaux filetés, les inserts d'étanchéité, les bagues de col et les inserts de cavité chaque fois que le matériau de fermeture ou le contenu recyclé change. Le dessin peut rester le même, mais le risque de production peut changer.

Modifications matérielles dans le moulage de consommables médicaux

TL;DR : Le moulage de consommables médicaux implique souvent de petits éléments, des parois minces et des surfaces fonctionnelles. Le comportement du matériau peut affecter le dégagement du noyau, l'épaisseur de la paroi, les bavures et la répétabilité dans les cavités.

Les consommables médicaux tels que les pointes de pipettes, les pièces de diagnostic, les petites coupelles, les connecteurs et les composants micromoulés dépendent souvent d"une géométrie interne stable. Les broches à âme fine, les manchons, les inserts de cavité et les zones d"arrêt doivent fonctionner de manière cohérente avec le polymère sélectionné.

Si le matériau présente un retrait, une rigidité, une sensibilité à l"humidité ou un comportement de démoulage différents, le moule peut présenter de nouveaux problèmes. Une pointe de pipette peut adhérer plus fortement à une tige centrale. Un mur mince peut devenir inégal. Une micro-fonctionnalité peut clignoter. Une pièce peut se déformer lors de l"éjection.

Pour les composants de moules médicaux , les acheteurs doivent examiner le comportement des matériaux ainsi que la rectitude des broches centrales, le faux-rond, la finition de surface, l'appariement des manchons et les enregistrements d'inspection. Dans les moules médicaux à cavité élevée, une inadéquation de composants spécifiques à une cavité peut créer des défauts répétés.

Comment la variation de résine affecte les surfaces de flash et d"arrêt

TL;DR :  Le flash n'est pas toujours provoqué par les paramètres du processus. Les changements de débit de résine, l'usure du plan de joint, l'inadéquation des fermetures et les conditions de ventilation peuvent fonctionner ensemble pour créer une bavure après un changement de matériau.

Lorsqu"une résine s"écoule plus facilement, a une viscosité différente ou réagit différemment à la pression, de petits espaces dans le moule peuvent devenir plus visibles. Les zones qui produisaient auparavant des pièces acceptables peuvent commencer à clignoter après un changement de matériau.

Les zones courantes sensibles au flash comprennent :

• Lignes de séparation
• Faces d'arrêt
• Zones d'étanchéité
• Nervures fines
• Détails du filetage
• Micro caractéristiques
• Emplacements d'aération

Si un flash apparaît après un changement de résine, les acheteurs doivent revoir à la fois le processus et l"outillage. L"usure des composants du moule, la planéité des inserts, la géométrie des évents et la correspondance noyau-empreinte doivent être vérifiées avant de supposer que le problème concerne uniquement le fournisseur de matériaux.

Pourquoi les matériaux recyclés nécessitent une révision des outils

TL;DR : Les matériaux recyclés peuvent soutenir les objectifs de coût et de durabilité, mais ils peuvent introduire des variations de lots, des risques de contamination, des différences de débit et des changements dans la qualité de surface. L'outillage doit être revu avant la production en grand volume.

Les marchés de la résine recyclée deviennent de plus en plus importants dans le secteur de l"emballage. Les acheteurs peuvent évaluer le PET recyclé, le PP recyclé ou le PEHD recyclé en raison de la pression sur les coûts, des engagements en matière de développement durable ou des exigences des clients. Ces matériaux peuvent être utiles, mais ils peuvent se comporter différemment des matériaux vierges.

L"examen de l"outillage est particulièrement important lorsque des matériaux recyclés sont utilisés dans des bouchons, des fermetures ou des composants d"emballage dotés de fonctions d"étanchéité. La variation du débit ou le retrait peuvent affecter la formation du filetage, l"ajustement du capuchon, le risque de fuite et la stabilité de l"éjection.

Avant de changer de matériau, les acheteurs doivent se demander :

• La nouvelle résine changera-t-elle de retrait ?
• Nécessite-t-il un séchage ou un contrôle de température différent ?
• Cela augmentera-t-il l'usure des surfaces d'arrêt ou de glissement ?
• Cela affecte-t-il l'état de surface ou le comportement de démoulage ?
• Les critères d’inspection devront-ils changer ?
• Les composants critiques du moule doivent-ils être vérifiés avant l’essai ?

Les broches à noyau fin et les micro-caractéristiques sont plus sensibles au comportement des matériaux

TL;DR : Les broches à âme fine et les micro-caractéristiques sont sensibles au comportement de flux, de retrait et de libération du matériau. De petits changements de matériau peuvent entraîner un collage, une variation de l'épaisseur de la paroi, des tirs courts ou une déformation de la pièce.

Dans le micromoulage et le moulage de consommables médicaux, le comportement des matériaux peut fortement affecter les performances des outils. Un léger changement dans le retrait peut modifier la façon dont la pièce saisit la broche centrale. Un changement de viscosité peut affecter le remplissage complet d"une fine couche. Un comportement de libération différent peut provoquer un collage ou une déformation lors de l"éjection.

Les broches à âme fine ne doivent pas être évaluées uniquement en fonction de leur diamètre. Les acheteurs doivent également vérifier la rectitude, le faux-rond, la finition de surface, le support, la position des épaules et la relation d"appariement avec les manchons ou les inserts de cavité.

Lorsque les acheteurs s'approvisionnent en composants de moules de précision pour des applications médicales ou d'emballage, le comportement des matériaux doit être inclus dans l'examen technique. Le composant doit correspondre à la fois au dessin et à l’état du moulage.

Exigences d"usinage et d"inspection après des modifications de matériaux

TL;DR : Les changements de matériaux peuvent nécessiter une inspection plus approfondie des composants du moule. Les dimensions critiques, les surfaces d'arrêt, l'état de surface, les zones d'usure et les composants de remplacement doivent être vérifiés avant de longues séries de production.

Lorsqu’un matériau change, le moule n’a pas toujours besoin de nouveaux composants. Cependant, les pièces critiques du moule doivent être examinées avant de longues séries de production. Ceci est particulièrement important pour les moules à grande cavité, les moules de fermeture et les moules médicaux.

Les acheteurs devront peut-être inspecter :

• géométrie du noyau du
• filetage usure de l'insert d'étanchéité
• état de la bague de serrage
• rectitude et faux-rond de la broche du noyau
• insert de cavité correspondant
• aux lignes de séparation et aux surfaces d'arrêt
• aération autour des zones sensibles au flash
• état de surface dans les zones sensibles au dégagement

Pour les projets impliquant des pièces de moule usinées CNC , les dessins doivent définir quelles caractéristiques sont essentielles au fonctionnement de la pièce et quelles surfaces doivent être inspectées après un remplacement ou une modification du processus.

Liste de contrôle des changements de matériaux pour les acheteurs de moules

TL;DR : Avant de changer de qualité de résine, de contenu recyclé ou de fournisseur de matériaux, les acheteurs doivent examiner la fonction des pièces moulées, les risques liés à l'outillage, les exigences d'inspection et si des composants de rechange doivent être préparés.

Avant d’approuver un changement important, les acheteurs doivent préparer les informations suivantes :

• qualité de résine actuelle et nouvelle qualité de résine proposée
• niveau de contenu vierge ou recyclé
• flux de fusion ou différence de traitement, si disponible
• application de matériau moulé, comme le capuchon, la fermeture, la pointe de pipette ou le consommable médical
• dimensions critiques affectées par le retrait ou
• les défauts de courant d'ajustement, tels que flash, fuite, collage, tirs courts ou variation de couple
• nombre de cavités et volume de production attendu
• finition de surface et Exigences de libération Exigences
• en matière de rapport d'inspection Besoins
• en composants de moule de remplacement

Pour l'examen technique, les acheteurs peuvent envoyer des dessins pour l'examen des composants du moule avec des dessins 2D, des fichiers 3D, des informations sur les matériaux, des photos de défauts, le nombre de cavités et les exigences d'inspection.

Comment SENLAN prend en charge la révision des composants de moule après des modifications de matériaux

TL;DR : SENLAN prend en charge les projets de composants de moules en examinant les dessins, les risques liés aux matériaux, la faisabilité de l'usinage, les besoins d'inspection et la cohérence du remplacement avant le devis.

Pour les projets de moulage d"emballages, de bouchons, de fermetures et de produits médicaux, SENLAN peut prendre en charge des composants de moule personnalisés tels que des broches de noyau, des inserts de cavité, des manchons, des noyaux filetés, des inserts d"étanchéité, des bagues de col et des pièces de rechange. L"examen du projet peut inclure la fonction des pièces, les risques liés à la résine, l"état de surface, les zones d"usure, la faisabilité de l"électroérosion ou du meulage et les attentes en matière d"inspection.

Cette approche aide les acheteurs à relier les décisions concernant les matériaux aux décisions en matière d"outillage. Lorsque le comportement de la résine change, la bonne question n’est pas seulement de savoir si le matériau peut être moulé. L"acheteur doit également se demander si les composants du moule peuvent continuer à contrôler l"étanchéité, le démoulage, le flash, l"ajustement et la cohérence d"une cavité à l"autre.

FAQ : Changements de matériaux et outillage de moulage par injection

Un changement de résine peut-il provoquer des bavures dans le moulage par injection ?

Oui. Une résine ayant un comportement d"écoulement, une viscosité ou une réponse à la pression différents peut rendre plus visibles les jeux de joints existants, l"usure des fermetures ou les problèmes de ventilation. Le flash après un changement de matériau doit être examiné à la fois par les paramètres du processus et par l"état des composants du moule.

Pourquoi les matériaux recyclés nécessitent-ils un examen des moisissures ?

Les matériaux recyclés peuvent introduire des variations de lots, des comportements d"écoulement différents, des changements dans la qualité de surface ou des problèmes d"usure. Pour les bouchons, les fermetures et les composants d’emballage, ces changements peuvent affecter l’étanchéité, la formation du filetage, l’éjection et la cohérence dimensionnelle.

Comment les changements de matériaux peuvent-ils affecter les composants du moule de bouchon ?

Les changements de matériaux peuvent affecter le retrait, l"engagement du filetage, le couple d"ouverture, la pression d"étanchéité, le risque d"éclair et le comportement au démoulage. Les noyaux filetés, les inserts d"étanchéité, les bagues de col et les inserts de cavité doivent être examinés lorsque le matériau d"un capuchon change.

Comment les changements de matériaux peuvent-ils affecter les composants des moules médicaux ?

Dans le moulage de consommables médicaux, les changements de matériaux peuvent affecter le dégagement des broches à noyau fin, l"épaisseur de la paroi, les bavures, les micro-caractéristiques et la cohérence d"une cavité à l"autre. Les broches de noyau, les manchons et les inserts de cavité doivent être examinés avant la production en grand volume.

Que doivent envoyer les acheteurs pour examen des composants du moule après un changement de matériau ?

Les acheteurs doivent envoyer des dessins 2D, des fichiers CAO 3D, des informations sur la résine actuelle et proposée, l"application du matériau, des photos de défauts, le nombre de cavités, les dimensions critiques, les exigences d"inspection et le volume de production attendu.

Pensées finales

Les modifications matérielles dans le moulage par injection ne doivent pas être examinées uniquement par les équipes d’achat ou de processus. Ils peuvent affecter les composants du moule, la stabilité des outils et les performances de production à long terme. Pour les bouchons, les fermetures et les consommables médicaux, le comportement de la résine est étroitement lié aux noyaux filetés, aux inserts d"étanchéité, aux inserts de cavité, aux broches à âme fine et aux composants de remplacement.

Lorsque les acheteurs changent de qualité de résine, de contenu recyclé ou de fournisseur de matériaux, ils doivent examiner le moule ainsi que le matériau. Un résultat de production stable dépend de l’interaction entre le comportement des matériaux, la conception des pièces, la précision des composants du moule, l’inspection et la planification de la maintenance.
