Goupilles de noyau de moule de pointe de pipette personnalisées pour moules médicaux multi-cavités

Les broches de noyau de moule de pointe de pipette sont de petits composants, mais elles contrôlent certains des risques les plus importants dans le moulage par injection médicale à grand volume.

Dans un moule de pointe de pipette, la tige centrale contribue à former le profil interne de chaque pointe. Si la broche est mal alignée, usée, difficile à détacher ou incohérente d"une cavité à l"autre, la pièce moulée peut présenter une variation d"épaisseur de paroi, des bavures, un collage, une déformation, un ajustement instable ou des défauts répétés spécifiques à la cavité.

Pour les fabricants de moules médicaux et les entreprises de moulage par injection qui s’approvisionnent en broches personnalisées en Chine, la question clé n’est pas seulement de savoir si le fournisseur peut usiner une broche métallique mince. La meilleure question est de savoir si le fournisseur peut comprendre ce que la goupille contrôle à l"intérieur du moule, l"inspecter par rapport aux exigences fonctionnelles et assurer la cohérence du remplacement pendant la production à long terme.

Réponse rapide : Des broches de noyau de moule de pointe de pipette personnalisées fiables nécessitent une concentricité contrôlée, une finition de surface appropriée, une rigidité suffisante, une inspection documentée et une stratégie de remplacement qui préserve le comportement de la cavité. Les changements de processus peuvent réduire temporairement les symptômes, mais ils ne corrigent pas une broche centrale qui ne forme plus ou ne libère plus la pièce de manière cohérente.

Pourquoi les broches de base des pointes de pipette sont importantes dans le moulage médical

Une pointe de pipette semble simple, mais sa fonction dépend d"une géométrie interne cohérente, d"une répartition stable des parois, d"une libération propre et d"un ajustement fiable avec l"interface de raccordement prévue.

L’axe central est directement lié à ces résultats. Il ne s’agit pas seulement d’une fine pièce en acier. Il s"agit d"un composant de moule essentiel à l"ajustement qui doit fonctionner avec la cavité, les zones d"arrêt, la ventilation, l"éjection, le refroidissement et le processus de moulage.

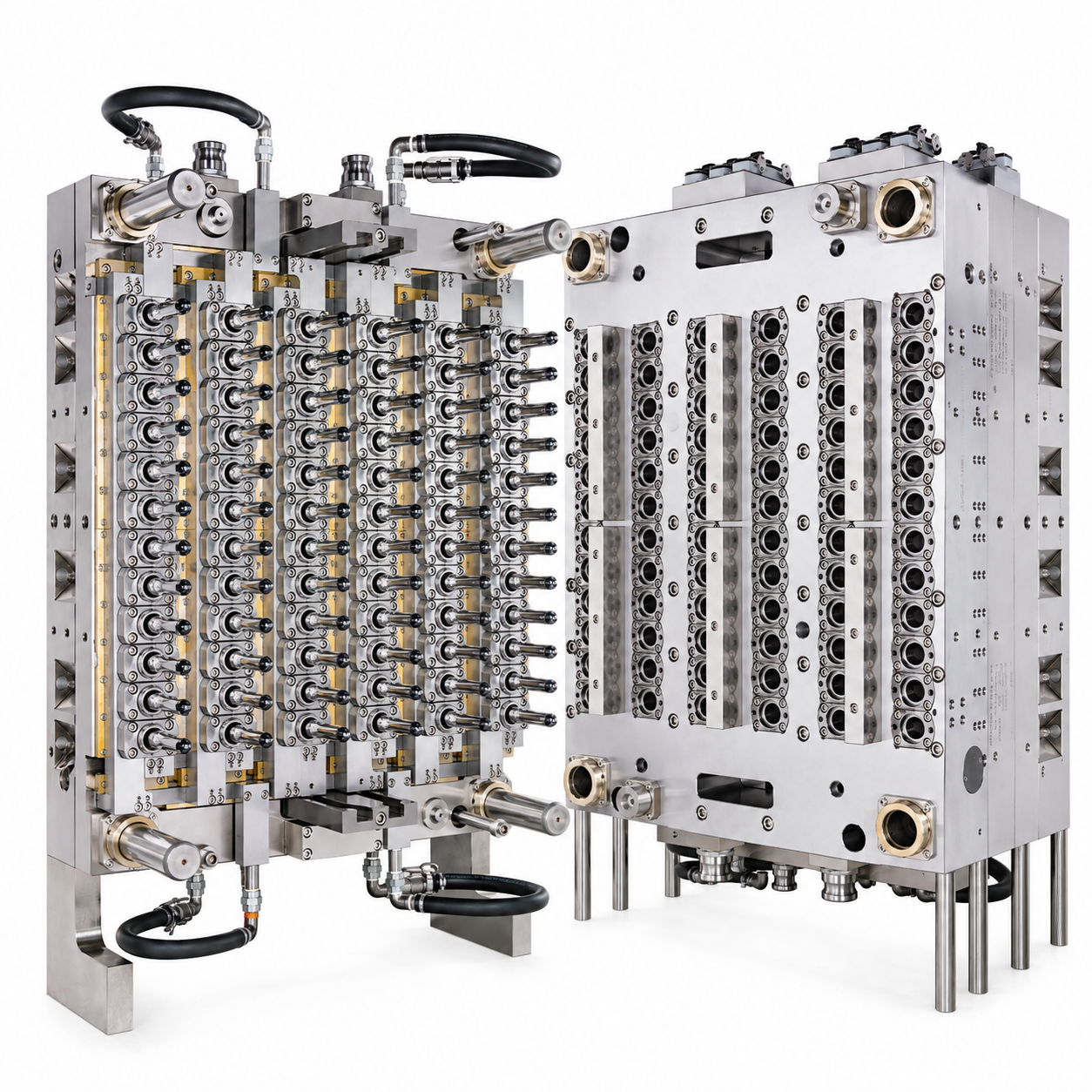

Pour les moules médicaux multi-empreintes, l’exigence devient plus exigeante car chaque cavité doit former une pointe qui se comporte comme les autres. Une petite différence broche à broche répétée sur 16, 32, 64 cavités ou plus peut devenir un problème de qualité de grand volume.

Pour les projets médicaux plus vastes et d'outillage à grande cavité, les acheteurs doivent évaluer les composants de moule de précision en fonction des caractéristiques moulées qu'ils contrôlent, et pas seulement en fonction du nom du composant sur le dessin.

Points clés à retenir pour les acheteurs de moules médicaux

• Les broches centrales influencent directement la géométrie interne de la pointe, la répartition des parois, le comportement de libération et l'ajustement de l'assemblage.
• Dans les moules médicaux multi-empreintes, de petites différences entre les broches peuvent donner lieu à des variations répétées de la production.
• Le flash ou le collage près d'une broche doit être étudié en examinant les conditions d'alignement, d'arrêt, de libération et de ventilation, et pas seulement les paramètres du processus.
• Les broches de remplacement doivent être contrôlées par des références, des dossiers d'inspection et des exigences fonctionnelles plutôt que par le seul diamètre.
• Pour les acheteurs étrangers, les preuves d’inspection et la cohérence du remplacement sont aussi importantes que la précision de l’usinage.

Que sont les broches du noyau du moule de pointe de pipette ?

Une tige de noyau de moule de pointe de pipette est un composant de précision utilisé pour former la géométrie interne d"une pointe de pipette moulée. En fonction de la conception, cela peut influencer le diamètre interne, la conicité, l"alésage de la pointe, l"épaisseur de la paroi, l"ajustement, le comportement de libération et la cohérence d"une cavité à l"autre.

Dans un moule de production, une broche centrale doit être examinée dans le cadre d"un système de moulage complet. Sa performance dépend :

• géométrie de la goupille
• alignement de la cavité
• condition d'arrêt
• état de surface
• matériau et traitement thermique
• rigidité et support
• ventilation à proximité de l'élément formé
• méthode d'inspection
• contrôle des pièces de rechange

Si la tige centrale sort des tolérances ou se libère mal, la pointe moulée de la pipette peut changer avec elle.

Problèmes courants causés par des broches de base de pointe de pipette instables

La qualité des broches de noyau doit être évaluée à travers les risques du produit moulé qu"elles contrôlent. Les dimensions exactes critiques pour la qualité dépendent de la conception de la pointe de pipette, de la résine, de la structure du moule et des exigences de validation, mais les questions d"ingénierie sont cohérentes.

La broche centrale doit donc être revue dans le cadre d"un système : la géométrie de la broche, l"alignement de la cavité, les conditions de libération, la fenêtre de processus et la méthode de mesure affectent tous les performances de production finale.

Pourquoi la concentricité des broches centrales est importante dans les moules médicaux multi-cavités

Dans un consommable médical moulé mince, la géométrie interne et la géométrie externe doivent rester correctement liées. Si une broche centrale est décalée, pliée, mal supportée ou différente des cavités adjacentes, la pointe résultante peut présenter une répartition inégale des parois ou une variation dans une zone critique d"ajustement.

Pour un prototype mono-cavité, un problème dimensionnel isolé peut être corrigé en cours de développement. Pour un moule médical multi-empreintes, les différences entre les broches centrales peuvent créer un motif répétitif : certains numéros de cavités échouent plus souvent à l"inspection, se libèrent différemment, présentent des défauts plus visibles ou créent un ajustement instable.

C"est pourquoi l"inspection ne doit pas s"arrêter au diamètre nominal de la broche. En fonction du dessin et de la fonction, les acheteurs pourront être amenés à définir :

• exigences en matière de diamètre et de profil conique
• exigences de concentricité, de faux-rond ou de relation de référence
• caractéristiques de longueur et de transition critiques
• état de surface dans les zones sensibles au dégagement
• identification de la cavité pour les goupilles répétées
• enregistrements d'inspection pour les goupilles d'origine et de remplacement

Pour les outils à empreinte élevée, la précision de l"ajustement et la cohérence d"une empreinte à l"autre font partie des performances de production, et pas seulement des documents d"inspection.

Variation des bavures, des collages et de l"épaisseur de paroi : causes liées à l"outillage

Le flash est souvent traité comme un excès de matière qui peut être retiré ultérieurement. Dans le moulage médical, cette approche peut cacher une question plus importante : pourquoi le polymère s’est-il échappé dans cet espace ?

Des bavures peuvent se former au niveau d"une ligne de joint, autour d"une interface d"insert, à proximité d"évents ou dans d"autres petits espaces où le matériau fondu pénètre sous pression. Si le défaut apparaît de manière répétée dans une cavité ou à proximité d"un emplacement de broche, l"investigation doit commencer par les conditions d"outillage locales plutôt que par des modifications répétées d"un processus par ailleurs stable.

Les contrôles pertinents comprennent :

• ajustement et support des goupilles de noyau
• alignement de la cavité à la goupille
• dommages, usure ou résidus au niveau des surfaces d'étanchéité
• état de ventilation proche de l'élément affecté
• pression d'injection et de maintien par rapport à l'état du moule,
• si le défaut est apparu après la maintenance ou le remplacement d'un composant

Le détourage manuel peut rendre utilisable un petit lot, mais cela ne prouve pas que le moule est stable. Dans un programme de moulage médical, les éclairs récurrents doivent être traités comme des informations sur l"outillage ou le contrôle du processus.

Les performances de libération dépendent de l"état de la surface et de la conception des broches

Une broche centrale qui forme la géométrie correcte doit encore libérer la pièce moulée de manière fiable. Les pièces médicales fines peuvent s’agripper fermement lorsqu’elles refroidissent, et la production à cavité élevée laisse peu de place à des collages, déchirures ou interventions manuelles répétées.

Lorsque les pointes de pipettes glissent ou collent pendant l"éjection, les équipes doivent déterminer si le problème est dû à la conception du produit, aux conditions de traitement, à l"état de surface, à la géométrie des broches ou à l"alignement.

Les questions d"ingénierie typiques incluent :

• La dépouille ou le cône spécifié est-il adéquat pour le démoulage ?
• La surface antiadhésive est-elle polie ou finie de manière appropriée pour la résine et la fonction ?
• L’usure a-t-elle modifié la surface ou la dimension locale ?
• La pièce est-elle tirée de manière inégale lors de l’éjection ?
• Les cavités concernées sont-elles liées à des broches ou inserts particuliers ?

Améliorer le démoulage ne consiste pas simplement à rendre une surface plus lisse. La finition de surface doit rester compatible avec les exigences dimensionnelles, les performances de formage et le plan de maintenance prévu.

Exigences d"usinage et d"inspection pour les broches de noyau de moule médical

Le bon itinéraire de fabrication dépend de la géométrie des broches centrales, de la qualité de l"acier, de la dureté, de la finition et des exigences d"inspection. Les composants élancés ou exigeant des détails nécessitent un plan de processus qui contrôle à la fois la forme et les relations fonctionnelles.

La fabrication et l"examen des broches de base peuvent inclure :

• Tournage ou fraisage CNC pour une géométrie établie et des données de référence
• Meulage de précision pour le diamètre, la finition, la rondeur ou les caractéristiques liées à l'ajustement
• EDM ou EDM à fil pour l'acier conducteur trempé ou les caractéristiques de précision difficiles
• Inspection dimensionnelle par rapport aux dessins contrôlés
• Comparaison de broches répétées pour une cohérence multi-empreintes
• Identification et planification de l'inspection des composants de remplacement

Pour les acheteurs, le nom de la machine à lui seul ne suffit pas. Le processus sélectionné doit produire et vérifier de manière fiable les caractéristiques qui influencent la pièce moulée. Les acheteurs évaluant l'outillage d'injection médicale peuvent également consulter le support de SENLAN d'outillage de moulage par injection plastique lorsqu'ils envisagent le système de moule complet.

Les acheteurs de preuves techniques doivent vérifier avant de commander des broches principales

Pour les acheteurs étrangers, les preuves techniques sont plus utiles que les affirmations verbales. Avant de commander des broches de noyau de moule de pointe de pipette personnalisées, les acheteurs doivent confirmer comment le fournisseur contrôle la cohérence de l"usinage, de l"inspection et du remplacement.

L'usinage de précision de SENLAN et les capacités d'inspection des MMT ZEISS contribuent à un contrôle mesurable des composants de moules médicaux critiques pour l'ajustement.

Goupilles de rechange pour l"entretien du moule de pointe de pipette

Un moule médical peut rester en service pendant de longues périodes de production et les composants critiques à l"usure peuvent éventuellement devoir être remplacés. Une broche de rechange n"est utile que lorsqu"elle peut restaurer la production sans introduire de nouvelle variation.

Pour cette raison, la planification du remplacement doit commencer avant qu"une broche ne tombe en panne. Un package de contrôle pratique peut inclure :

• Dessin 2D et modèle 3D contrôlés par révision
• Dimensions et données CTQ définies
• Exigences en matière de matériaux et de traitement thermique
• Exigences de finition de surface pour les régions liées à la libération
• Méthode d'inspection et rapporter les attentes
• identification de la cavité ou de la position, le cas échéant ,
• logique d'acceptation pour les premiers échantillons après remplacement, modèle 3D et

Cette approche prend en charge le contrôle des changements. Il ne remplace pas les responsabilités de validation du propriétaire du moule, mais il fournit des preuves plus claires pour évaluer si une goupille de noyau remplacée a conservé le comportement prévu de l"outil.

Que faut-il inclure dans une demande de prix pour des broches de pointe de pipette personnalisées

Une demande qui dit uniquement « citer les broches principales » laisse les décisions techniques majeures floues. Pour un devis significatif et un examen de la fabricabilité, les acheteurs doivent inclure des informations qui relient le composant aux exigences de la pièce moulée.

• dessin 2D
• dimensionné, informations sur l'application et la résine
• des pièces, le cas échéant
• , nombre de cavités du moule et exigences spécifiques
• à la
• position, ajustement critique, alésage, conicité ou dimensions
• liées à la paroi contrôlées par la broche ,
• tolérance spécifiée,

Un appel d"offres précis permet au fournisseur de discuter de l"itinéraire d"usinage et d"inspection en termes de risque produit, plutôt que de fournir un prix générique pour une pièce qui pourrait ne pas résoudre le problème de production.

Approvisionnement en broches de noyau de moule de pointe de pipette en provenance de Chine

Pour les fabricants de moules médicaux et les entreprises de moulage par injection en Europe, en Amérique du Nord, en Amérique du Sud, en Asie du Sud-Est et au Moyen-Orient, l"approvisionnement en broches de rechange pour moules d"embouts de pipette en Chine nécessite plus que simplement comparer les prix unitaires.

Les acheteurs doivent vérifier le contrôle du dessin, l"inspection de la concentricité et du faux-rond, l"identification de la cavité, les exigences en matière de finition de surface et si une goupille de remplacement peut maintenir un comportement stable de la cavité après l"installation.

Pour les acheteurs internationaux, la question d’achat utile ne consiste pas simplement à savoir où un composant est fabriqué. Il s"agit de savoir si le fabricant peut comprendre la fonction de moulage, suivre des dessins contrôlés, fournir des preuves d"inspection et prendre en charge des composants de remplacement cohérents.

Focus sur les acheteurs régionaux pour les broches de noyau de moule de pointe de pipette

Pour les acheteurs européens de moules médicaux

Les acheteurs européens se concentrent souvent sur les dessins contrôlés, les rapports dimensionnels, les caractéristiques CTQ, la traçabilité des matériaux, les preuves d"inspection et la cohérence des remplacements. Pour les broches de pointe de pipette, la concentricité, la finition de surface et l’identification de la cavité doivent être vérifiées avant de commander des pièces de rechange.

Pour les mouleurs par injection médicale nord-américains

Les mouleurs nord-américains se soucient généralement de la disponibilité, des pièces de rechange reproductibles, de la cohérence d"une cavité à l"autre et du support de validation. Une tige de carottage de remplacement doit restaurer le comportement prévu de la cavité sans montage inattendu sur banc ni correction répétée de l"échantillon.

Pour les opérations de moulage médical à haute cavité en Asie du Sud-Est

Les opérations de moulage d’Asie du Sud-Est utilisent souvent des moules de consommables médicaux à haute cavité pour de longues campagnes de production. La cohérence broche à broche, le contrôle de l"usure, les performances de libération et la planification des remplacements sont importants pour réduire les temps d"arrêt et les défauts spécifiques aux cavités.

Pour les projets de consommables médicaux en Amérique du Sud et au Moyen-Orient

Les acheteurs d"Amérique du Sud et du Moyen-Orient peuvent avoir besoin de composants de remplacement fiables pour les moules médicaux existants, en particulier lorsque la capacité de réparation locale est limitée. Des dessins contrôlés, des rapports d"inspection et des données claires d"appel d"offres contribuent à réduire les risques lors de l"approvisionnement en broches de précision à l"échelle internationale.

Pour plus de contexte industriel, les acheteurs peuvent consulter le support d'application de SENLAN pour les produits médicaux, les bouchons, les cosmétiques et les emballages..

Comment SENLAN prend en charge les projets de composants de moules médicaux

SENLAN fabrique des composants de moules de précision personnalisés pour les moules médicaux multi-empreintes, les moules pour pointes de pipettes et d"autres applications exigeantes de moulage par injection.

Notre support de composants peut inclure :

• état de surface, matériau et dureté
• . noyaux de
• moule manchons
• curseurs
• et poussoirs
• remplacement
• composants de moule de précision

Pour les fonctionnalités critiques, la bonne conversation technique commence par le risque de défaillance :

• Quelle géométrie interne la goupille contrôle-t-elle ?
• Quelle variation est inacceptable ?
• Comment inspecter la goupille ?
• Quelles cavités présentent des problèmes répétés ?
• Que doit-il se passer lorsque la goupille est remplacée pendant la production ?

Si vous comparez des fournisseurs ou examinez les risques futurs liés aux outils, vous pouvez également lire les articles d'ingénierie de SENLAN sur le moulage par injection et les composants de moules de précision..

Foire aux questions

Que contrôle une tige centrale dans un moule de pointe de pipette ?

Une tige centrale contribue à former la géométrie interne de la pointe de la pipette. Son alignement, son diamètre, son profil et son état de surface peuvent influencer la répartition des parois, l"ajustement des pointes, le comportement de libération et la répétabilité entre les cavités.

Une tige usée peut-elle provoquer des bavures dans une pièce moulée médicale ?

Oui. Un éclair peut se produire lorsque du matériau pénètre dans un espace créé par l"usure, un dommage, un désalignement, des problèmes d"ajustement ou des conditions locales de l"outil à proximité d"une broche ou d"une interface d"insert. La cause doit être recherchée avant de recourir à des modifications de coupe ou de processus.

Pourquoi la concentricité est-elle importante pour les broches du noyau du moule de pointe de pipette ?

La concentricité aide à préserver la relation prévue entre la géométrie interne et externe de la pointe. Dans un moule multi-empreintes, une concentricité incohérente peut contribuer à une variation de l’épaisseur des parois et à des performances inégales entre les cavités.

Les broches de remplacement doivent-elles être inspectées individuellement ?

Les broches de remplacement doivent être vérifiées par rapport au dessin et aux caractéristiques qui affectent le fonctionnement du produit. Pour les projets multi-empreintes ou médicaux, les dossiers d’inspection et l’identification des composants de remplacement améliorent les décisions de maintenance et de contrôle des modifications.

Que dois-je envoyer pour demander des broches de noyau de moule de pointe de pipette ?

Fournissez le modèle 3D, le dessin 2D, les exigences en matière de matériaux et de dureté, l"état de surface, le nombre de cavités, les dimensions critiques, les exigences d"inspection et toute preuve de problèmes de production actuels tels que des bavures, des collages ou des dérives dimensionnelles.

Les broches de remplacement peuvent-elles être rendues interchangeables sans montage manuel ?

L"interchangeabilité doit être conçue et vérifiée, et non supposée. Cela dépend des données contrôlées, des relations d"ajustement, des tolérances, des exigences de surface, des dossiers d"inspection et de l"état des composants du moule correspondant.
