Pourquoi un insert de moule de remplacement peut correspondre au dessin mais ne s"adapte toujours pas au moule en cours
Un encart de remplacement n’est pas toujours une simple copie. Le dessin peut décrire la conception originale, tandis que le moule en cours d"exécution peut déjà inclure l"usure, les ajustements précédents et les modifications spécifiques à la cavité.
Le nouvel insert correspondait au dessin.
Mais une fois arrivé à l"atelier d"outillage, il fallait encore l"ajuster avant que le moule puisse reprendre la production.
Cette situation est frustrante car le composant peut être dimensionnellement correct en tant que pièce isolée. Le vrai problème est qu’un insert de remplacement ne fonctionne pas de manière isolée. Il doit correspondre à l’état actuel d’un moule existant.
Au cours d"une production à long terme, la cavité, la poche, les surfaces d"arrêt, les caractéristiques de positionnement et les composants d"accouplement peuvent changer. Le polissage manuel, les travaux de réparation antérieurs ou l"ajustement spécifique à la cavité peuvent également éloigner l"ajustement réel du dessin original.
La question d'ingénierie n'est pas seulement : « L'insert correspond-il au dessin ? » Il s'agit également de : « De quoi le moule en cours d'exécution a-t-il besoin aujourd'hui ? »
Pourquoi le dessin seul peut ne pas suffire
Le dessin original reste une référence importante, mais il ne montre peut-être pas tout ce qui s"est passé depuis l"entrée en production du moule.
Un insert de remplacement peut nécessiter un examen supplémentaire lorsque :
- La poche d'insert s'est usée au cours de longues séries de production ;
- l'insert d'origine a été installé manuellement lors de l'assemblage ;
- une cavité a été réparée différemment des autres ;
- la surface d'arrêt ou d'appui a été polie ou corrigée ;
- le composant d'accouplement a également changé à cause de l'usure ;
- les références de référence d'origine ne sont pas claires sur l'ancienne pièce ;
- le remplacement doit s'adapter sans travail d'établi supplémentaire.
Ces conditions ne signifient pas automatiquement que le dessin est erroné. Cela signifie que le dessin et l’état actuel du moule doivent être examinés ensemble.
Cinq risques d’ajustement que les acheteurs devraient vérifier avant de commander
1. Vêtements de poche existants
Un nouvel insert peut être fabriqué selon la taille nominale du dessin alors que la poche dans le moule en cours a déjà changé. L"usure, la corrosion, les retraits répétés ou les travaux de réparation antérieurs peuvent affecter l"assise et l"alignement.
Les acheteurs doivent préciser si le nouvel insert doit suivre le design original ou correspondre à l"état actuel de la poche.
2. Montage manuel précédent
Certains inserts sont ajustés à la main lors de l"assemblage du moule ou d"un essai de correction. Si cet historique n"est pas enregistré, l"ancien insert peut contenir des modifications locales qui n"apparaissent pas sur le dessin.
Copier uniquement les dimensions nominales peut donc reproduire le design sans reproduire l"ajustement réel.
3. Variation spécifique à la cavité
Dans un moule multi-empreintes, une cavité peut avoir un comportement d"usure, de réparation ou de défaut différent. Une pièce de rechange adaptée à la cavité 3 peut ne pas convenir à la cavité 11.
L"identification des cavités doit être considérée comme faisant partie des exigences techniques et non seulement comme une étiquette d"emballage.
4. Relations de référence peu claires
Les dimensions critiques n"ont de sens que lorsque la référence de mesure est claire. Si le fournisseur mesure à partir d"une référence tandis que l"atelier d"outillage ajuste la pièce à partir d"une autre surface, les deux parties peuvent croire que la pièce est correcte mais voir quand même un problème d"assemblage.
La demande de prix doit identifier la surface d"assise, la caractéristique de localisation, la zone d"arrêt et les données fonctionnelles utilisées pour l"inspection.
5. Les surfaces fonctionnelles ne sont pas identifiées
Toutes les surfaces n’ont pas le même effet sur les performances du moule. Une dimension extérieure non critique peut permettre plus de liberté, tandis qu"une surface d"étanchéité, un profil de filetage ou une zone formant une cavité peuvent nécessiter un contrôle plus strict.
Le marquage des surfaces fonctionnelles aide le fournisseur à concentrer l"usinage et l"inspection sur les caractéristiques qui affectent l"ajustement, le contrôle du flash, le démoulage et la cohérence des pièces moulées.
Ce que les acheteurs devraient envoyer avec une demande de prix pour encart de remplacement
Une demande d"offre d"insert de remplacement utile doit expliquer à la fois le composant et l"état du moule qui l"entoure.
| Informations | Pourquoi c'est important |
|---|---|
| Dessin 2D original | Définit les dimensions nominales, les tolérances, les références, les exigences en matière de matériaux et de surfaces. |
| Fichier CAO 3D | Aide à revoir la géométrie, l’accès à l’usinage et la relation entre les fonctionnalités de formage. |
| Ancien insert ou photos claires | Montre l"usure, le polissage, les dommages et les montages antérieurs qui peuvent ne pas apparaître sur le dessin. |
| Numéro de cavité ou de position | Connecte la pièce de rechange au bon emplacement dans un moule multi-empreintes. |
| Informations sur les composants correspondants | Aide à revoir l"ajustement réel plutôt que de traiter l"insert comme une pièce isolée. |
| Photos de défauts | Indique si le problème actuel implique un flash, un collage, une usure, une dérive dimensionnelle ou un autre symptôme de production. |
| Matériau et dureté | Prend en charge la planification des processus, l"examen de l"usure et la compatibilité avec le moule existant. |
| Dimensions CTQ et surfaces fonctionnelles | Identifie les zones qui nécessitent un usinage ciblé et un contrôle d’inspection. |
| Dossiers d"inspection existants | Fournit une référence pour les mesures précédentes, les différences de cavités et l’historique des remplacements. |
| Surépaisseur de montage manuel | Précise si le composant doit être interchangeable ou si un montage final sur banc est attendu. |
Pour une liste de contrôle de devis plus large couvrant les dessins, les matériaux, les tolérances et les exigences d'inspection, consultez la liste de contrôle de la demande de prix pour les composants de moule personnalisés..
Le nouvel insert doit-il suivre le dessin ou le moule existant ?
Il s’agit souvent de la décision la plus importante dans un projet de remplacement.
Il y a généralement trois directions possibles :
| Direction de remplacement | Quand cela peut être approprié | Risque principal à examiner |
|---|---|---|
| Suivez le dessin original | L"état du moule est contrôlé et la conception originale reste la norme approuvée. | La poche de fonctionnement ou le composant d"accouplement peut ne plus correspondre à son état d"origine. |
| Copiez l"ancien encart | L"ancienne pièce contient les corrections d"ajustement nécessaires qui ne sont pas documentées ailleurs. | L"usure ou les dommages peuvent être copiés sur le nouveau composant. |
| Examinez les deux et définissez un remplacement corrigé | L"acheteur peut fournir des dessins, des pièces anciennes, des informations sur les cavités et les exigences fonctionnelles. | Le changement doit être documenté afin que les futurs remplacements suivent la même référence. |
La troisième voie offre souvent le contrôle à long terme le plus clair, mais elle nécessite que l"acheteur et le fournisseur se mettent d"accord sur les dimensions qui représentent l"intention de conception et celles qui représentent l"état actuel du moule.
L"inspection doit suivre le risque d"ajustement
Un rapport dimensionnel complet n’est utile que lorsqu’il mesure les caractéristiques qui contrôlent l’ajustement et la fonction.
Selon le composant, l"inspection peut porter sur :
- hauteur d'assise et ajustement des poches ;
- position de référence par rapport à l'élément de formation ;
- relation de fermeture ou de surface de séparation ;
- concentricité ou alignement avec un composant d'accouplement ;
- géométrie de filetage, d'étanchéité ou de formation de cavités ;
- comparaison numérotée des cavités sur un ensemble de remplacement ;
- exigences en matière de matériaux, de dureté et de finition de surface.
Une CMM ou une autre inspection dimensionnelle peut documenter les caractéristiques critiques, mais le plan d"inspection doit être convenu avant la fabrication. Mesurer de nombreuses dimensions non critiques ne remplace pas une stratégie d’ajustement claire.
Appel d"offres incomplet et appel d"offres axé sur l"ajustement
| Demande incomplète | Demande ciblée sur l'ajustement |
|---|---|
| Veuillez fabriquer un insert de remplacement conformément au dessin ci-joint. | Veuillez examiner un insert de cavité de remplacement pour la cavité 8. Le dessin original, l"ancien insert, les photos de poche, les photos de défauts et le dossier d"inspection sont joints. Le nouvel insert doit être ajusté sans correction supplémentaire sur banc. |
| La partie ancienne est usée. Veuillez le copier. | L"ancienne pièce présente de l"usure sur la surface d"arrêt. Veuillez comparer l"ancienne pièce avec le dessin original et confirmer quelles dimensions doivent suivre la conception et lesquelles nécessitent une révision du moule actuel. |
| Nous avons besoin du même insert pour toutes les cavités. | Veuillez confirmer si une conception interchangeable convient à toutes les cavités. Les identifiants de cavité et les enregistrements de mesures disponibles sont inclus à des fins de comparaison. |
Comment SENLAN examine un insert de moule de remplacement
SENLAN examine les composants du moule de remplacement à partir de la relation entre le dessin, l"ancienne pièce et l"état du moule en cours d"exécution.
Selon les informations disponibles, l’examen peut porter sur :
- version du dessin et références de référence ;
- usure ancienne des plaquettes et marques de montage précédentes ;
- identification de la cavité ou de la position ;
- composant d'accouplement et état de la poche ;
- exigences en matière de matériaux, de dureté et de surface ;
- Dimensions CTQ et surfaces fonctionnelles ;
- itinéraire d'usinage et portée de l'inspection ;
- attentes en matière d'interchangeabilité ou de montage manuel.

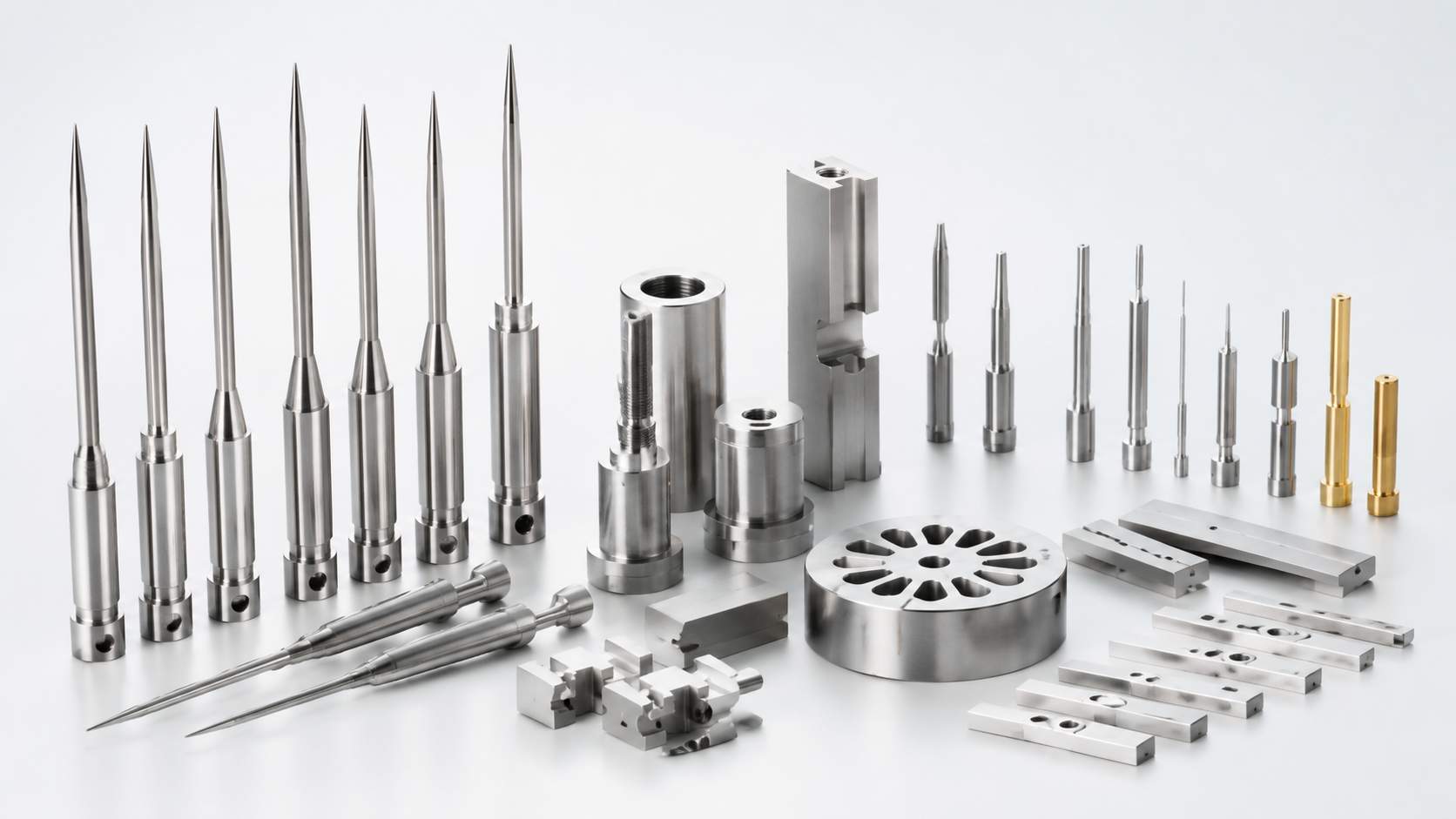

Les types de composants associés sont disponibles sur la page des composants de moule personnalisés.
Demander un examen d"insert de remplacement
Envoyez le dessin, l"ancien insert ou les photos, le numéro de cavité, le matériau, la dureté, les dimensions CTQ, les surfaces fonctionnelles, le problème de moule actuel et les exigences d"inspection.
SENLAN peut vérifier si le remplacement doit suivre le dessin original, l"état actuel du moule ou une correction documentée convenue avant la fabrication.
Foire aux questions
Pourquoi un insert de remplacement peut-il correspondre au dessin mais ne convient toujours pas ?
Le moule en cours d"exécution peut inclure une usure de poche, un montage manuel précédent, un historique de réparation ou une variation spécifique à la cavité qui n"est pas indiquée sur le dessin original.
Un insert de remplacement doit-il copier exactement l"ancienne pièce ?
Pas toujours. L"ancienne pièce peut contenir des corrections de montage utiles, mais elle peut également contenir de l"usure ou des dommages. L"ancien composant doit être comparé au dessin original et à l"état actuel du moule avant que les dimensions de remplacement ne soient confirmées.
Pourquoi le numéro de cavité est-il important ?
Différentes cavités peuvent avoir un historique d’usure ou de réparation différent. L"identification de la cavité relie le composant de remplacement à la position correcte du moule et au dossier d"inspection.
Les inserts de remplacement peuvent-ils être interchangeables ?
L"interchangeabilité peut être possible lorsque les références de référence, les conditions de poche, les exigences en matière de matériaux, les dimensions CTQ et les critères d"inspection sont clairement définis. Les variations de moisissures existantes peuvent encore nécessiter un examen supplémentaire.
Que doivent envoyer les acheteurs lorsque les dessins sont incomplets ?
Les acheteurs doivent fournir l"ancien insert, des photos claires, le numéro de cavité, les dimensions clés, les informations sur les défauts, les composants d"accouplement et tous les dossiers d"inspection disponibles. Un premier examen peut être possible, mais les exigences finales de fabrication doivent être confirmées avant la production.
L’inspection CMM garantit-elle que l’insert s’adaptera ?
L"inspection CMM peut vérifier les dimensions convenues et les relations de référence. L"ajustement dépend toujours du fait que le plan d"inspection reflète la poche réelle, les surfaces de contact et l"état actuel du moule.
Remarque importante
Les exigences relatives aux inserts de moule de remplacement sont spécifiques au projet. L"ajustement final dépend du dessin approuvé, de l"état actuel du moule, des composants d"accouplement, des références de référence convenues et de la portée de l"inspection.
SENLAN fabrique des composants de remplacement conformément aux exigences techniques confirmées. Le redémarrage final du moule et l"approbation des pièces moulées doivent suivre le processus d"assemblage, d"essai et de validation du client.
