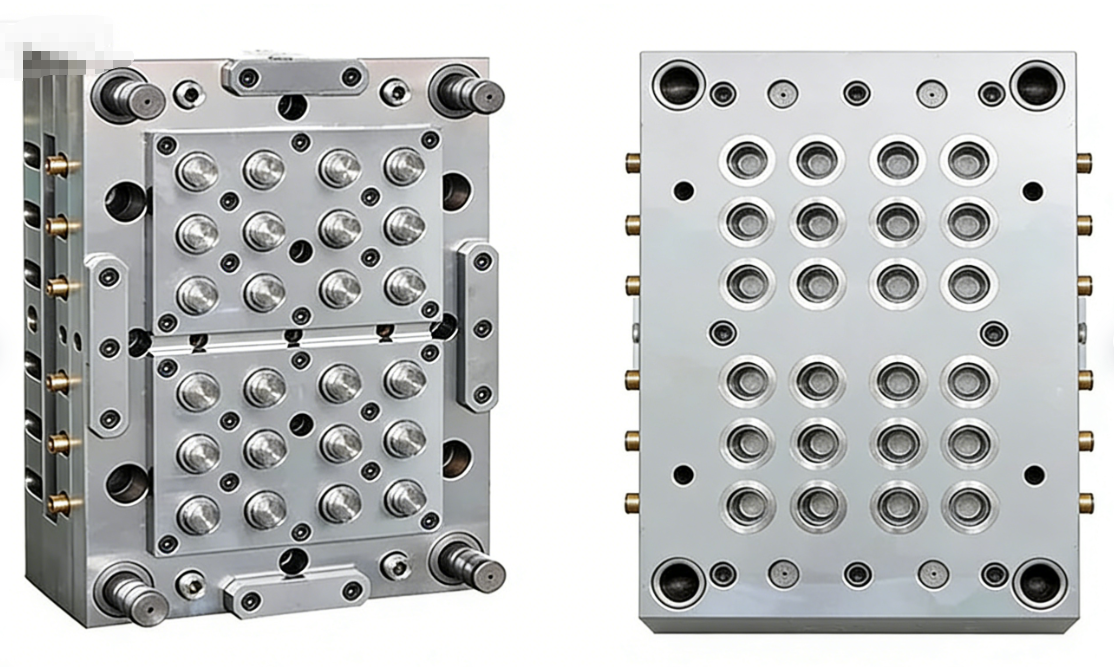

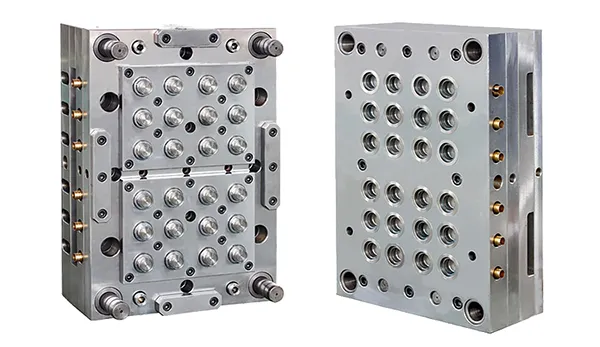

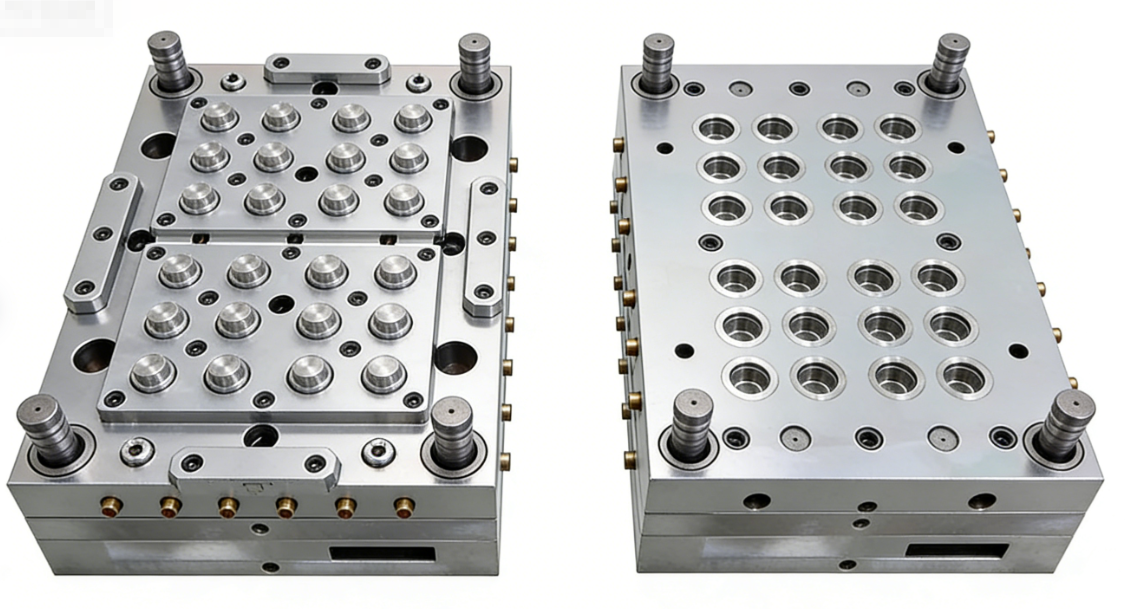

Étude de cas sur le moule pour bouchons de bouteilles à 24 cavités

Stabilisation de la cohérence cavité à cavité pour les fermetures à joint hydraulique

Il s'agit d'une étude de cas anonymisée d'un moule de bouchon de bouteille à 24 cavités développé pour les applications de scellement de bouchons de bouteilles d'eau et de fermeture d'eau potable . Le projet s'est concentré sur une question centrale :
comment maintenir un fonctionnement suffisamment cohérent de 24 cavités pour réduire le travail de montage, stabiliser les performances d'étanchéité et raccourcir le temps d'essai et de validation ?

Pour des projets de moules de bouchons comme celui-ci, le client n"a généralement pas de difficultés avec une seule cavité. Le véritable problème est de savoir si toutes les cavités se comportent de la même manière : lors de l’assemblage, de l’étanchéité et de la production répétée. C’est le problème pour lequel ce projet a été conçu.

Résumé de 10 secondes

Idéal pour

• Projets de moules de bouchons multi-empreintes de 24 cavités et plus

• applications d"étanchéité de bouchons de bouteilles d"eau

• fermetures d"eau potable

• projets où la variation de la cavité entraîne des fuites, un temps de configuration long ou des travaux de montage répétés

Ce que nous contribuons à améliorer

• variation inférieure d"une cavité à l"autre

• performances d"étanchéité plus stables

• moins d"ajustements lors de l"assemblage et des essais

Comment nous procédons

• usinage contrôlé des composants critiques du moule

• inspection des processus aux étapes clés

• donnée fonctionnelle et contrôle basé sur CTQ

• stratégie de composants remplaçables pour une maintenance plus facile

Aperçu du projet

Le défi du client

L'objectif du client n'était pas seulement de fabriquer des casquettes. L'objectif était de les rendre cohérents dans les 24 cavités tout en maintenant les performances d'étanchéité stables en production.

Les principaux risques dans ce type de projet étaient :

• certaines cavités présentant un comportement d"étanchéité différent

• l"engagement du filetage change légèrement d"une cavité à l"autre

• travail de montage augmentant lors du montage

• la validation prend plus de temps car le scellement n"était pas assez stable

• moulage d"essai nécessitant des ajustements répétés avant que toutes les cavités ne fonctionnent de manière cohérente

Bref, la question n’était pas de savoir si une seule cavité pouvait passer.
La question était de savoir si les 24 cavités pouvaient fonctionner de la même manière..

Pourquoi ce projet était sensible

Pour les moules pour capsules de bouteilles utilisés dans les applications de scellage, les caractéristiques les plus critiques ne sont généralement pas toutes les dimensions égales. Le véritable accent est mis sur les fonctionnalités CTQ , notamment :

• scellement des terres

• diamètres liés au filetage

• diamètres d"ajustement

• caractéristiques liées à la concentricité

• zones liées à la fermeture et au montage

Une petite dérive dans ces zones peut conduire à :

• contact d"étanchéité irrégulier

• performances des threads instables

• risque de flash plus élevé

• plus de montage sur banc lors du montage

• cycles d"essai et de validation plus longs

C'est pourquoi le projet a été traité comme un problème de contrôle de cohérence , et pas seulement comme un problème d'usinage.

Notre stratégie de solutions

Au lieu de considérer le moule uniquement comme un outil fini, nous nous sommes concentrés sur les pièces à l"intérieur qui affectent le plus directement la répétabilité.

1. Les composants critiques du moule en premier

Nous nous sommes concentrés sur la cohérence des composants du moule qui influencent le plus directement l"étanchéité et le comportement de la cavité, notamment :

• broches centrales

• inserts de cavité

• anneaux de cou

• inserts filetés

• pièces de rechange liées à l"ajustement

2. Itinéraire d"usinage basé sur CTQ

Les itinéraires d"usinage ont été sélectionnés en fonction de :

• type de fonctionnalité

• fonction d"étanchéité ou de filetage

• accès pour découpe ou EDM

• risque lié à l"ajustement

• exigence d"inspection

Cela a permis de maintenir un contrôle plus strict sur les zones qui affectent réellement le comportement des moisissures.

3. Contrôle des données fonctionnelles

La stratégie de référence a été alignée sur les fonctions d"ajustement et d"étanchéité, et pas seulement sur la forme de la pièce. Il s"agit d"une variation cachée réduite qui n"apparaît souvent qu"après l"assemblage.

4. Inspection intégrée au processus

L’inspection n’était pas considérée uniquement comme une étape finale. Les dimensions critiques ont été vérifiées pendant la production et revues à nouveau avant la sortie.

Cohérence cavité à cavité

Ce que nous vérifions réellement

Nous ne définissons pas la consistance d’une cavité uniquement par son apparence. Nous le vérifions grâce aux caractéristiques qui affectent directement les performances du moule.

Éléments de contrôle typiques

• concentricité / faux-rond sur les diamètres liés à l"ajustement

• dimensions liées au filetage où les performances de la fermeture sont importantes

• sceller la position du terrain et les surfaces d"ajustement associées

• comparaison dimensionnelle cavité à cavité sur des caractéristiques CTQ définies

• dimensions liées à l"assemblage avant la construction finale du moule

Portes d"inspection typiques

• après ébauche ou semi-finition

• après traitement thermique si nécessaire

• après EDM / EDM à fil

• avant les opérations finales d"ajustement

• avant expédition

Méthodes de vérification typiques

• MMT Zeiss pour les dimensions et géométries critiques

• contrôles d"arrondi/concentricité si nécessaire

• vérification liée au filetage en fonction de la conception du capuchon

• examen visuel et lié à l"ajustement avant la sortie

Cela signifie que l’objectif n’est pas seulement de qualifier une seule cavité. Il s’agit de maintenir le comportement des 24 cavités de la manière la plus cohérente possible.

Aperçu des capacités

Remarque :
La capacité de tolérance s'applique uniquement aux fonctionnalités CTQ définies . L'acceptation finale dépend du dessin, du système de tolérance convenu, du plan d'inspection et de la méthode de validation du projet.

Coureurs chauds vs coureurs froids

Lequel correspond au projet ?

Pour les projets de moules à bouchons, le choix des canaux affecte la productivité, l’apparence des portes, l’utilisation des matériaux et la maintenance.

Coureur chaud

Mieux adapté aux projets qui nécessitent :

• efficacité de production plus élevée

• moins de déchets de matériaux

• performance du cycle plus propre

• remplissage plus cohérent dans les cavités

Coureur froid

Peut être considéré pour les projets qui priorisent :

• structure de moule plus simple

• coût initial inférieur de l"outil

• préférences spécifiques en matière de résine ou de projet

La sélection finale doit être basée sur la conception du capuchon, la résine, l"objectif de rendement et la stratégie de maintenance.

Ce dont ce projet avait le plus besoin

Ce projet ne consistait pas seulement à réaliser un moule à 24 empreintes.
Il s’agissait de construire un moule capable de :

• réduire la différence entre les cavités

• garder l"étanchéité plus stable

• réduire les ajustements répétés pendant la construction du moule

• raccourcir le temps consacré à la validation et à l’ajustement

• soutenir une production plus prévisible

C'est la véritable raison pour laquelle les acheteurs demandent une solution de moule de bouchon multi-empreintes – non pas parce qu'ils veulent plus de cavités, mais parce qu'ils veulent une production plus stable de ces cavités..

Risque et conditions limites

Dans les projets d’étanchéité, les performances instables ne proviennent pas toujours uniquement du moule. Il peut également être influencé par :

• état correspondant au goulot de la bouteille

• variation du lot de résine

• fenêtre de contrôle et de processus de la machine

• équilibre de température des canaux chauds

• couple capuchon-corps et conditions de validation

Pour cette raison, l’examen et la validation des moules doivent toujours être pris en compte avec les conditions réelles d’application. Si nécessaire, nous pouvons examiner le projet avec le client en fonction de la structure de fermeture réelle et des conditions d"utilisation.

Ce dont vous avez besoin pour commencer

Pour examiner plus efficacement un projet similaire, veuillez fournir :

• demande de bouchon

• nombre de cavités

• Dessin 2D

• fichier 3D

• échantillon, si disponible

• résine

• points clés du CTQ, s"ils sont déjà définis

• production cible ou attente du cycle

• délai d"exécution cible

Même si toutes les informations ne sont pas prêtes, nous pouvons quand même fournir un premier aperçu.

Ce que vous pouvez attendre de nous

Si vous partagez le dessin et la liste CTQ, nous pouvons généralement vous fournir :

• suggestion d"itinéraire de processus initial

• points centraux de l"inspection

• notes de risque concernant l"ajustement, l"étanchéité et la cohérence de la cavité

• Commentaires sur l"examen de la demande de prix

Pour les examens de projet standard, notre objectif est de fournir un premier retour d'information dans un délai de 24 à 48 heures , en fonction de l'exhaustivité des commentaires.
