Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-05 origine:Propulsé
La production de bouteilles PET en grand volume nécessite des temps de cycle agressifs. Elle exige une concentricité parfaite et une gestion thermique stricte. Les fabricants sont confrontés à une pression immense. Ils doivent produire rapidement des emballages impeccables. Les conceptions de moules monolithiques ne sont pas à la hauteur ici. Ils ne sont pas viables financièrement et opérationnellement pour les emballages PET modernes. Les blocs solides ne peuvent pas supporter une usure concentrée. Ils ne parviennent pas non plus à fournir un refroidissement localisé de manière efficace. La conception modulaire du moule résout ce goulot d’étranglement opérationnel. L'utilisation d'inserts spécifiques gère l'usure et améliore le contrôle thermique. Il s'agit de la norme industrielle en matière d'interchangeabilité des pièces. Les ingénieurs s'appuient beaucoup sur cette modularité. Cet article évalue les méthodes de fabrication critiques. Nous spécifions les tolérances nécessaires pour ces composants d'outillage. L'achat approprié d'inserts de moule de tournage CNC pour les systèmes de bouteilles PET est déterminant pour le succès de la production. Nous explorons les compromis matériels et les risques techniques courants. Vous apprendrez également à valider minutieusement les fournisseurs. Vous pouvez créer des moules meilleurs et plus rapides en suivant ces étapes.

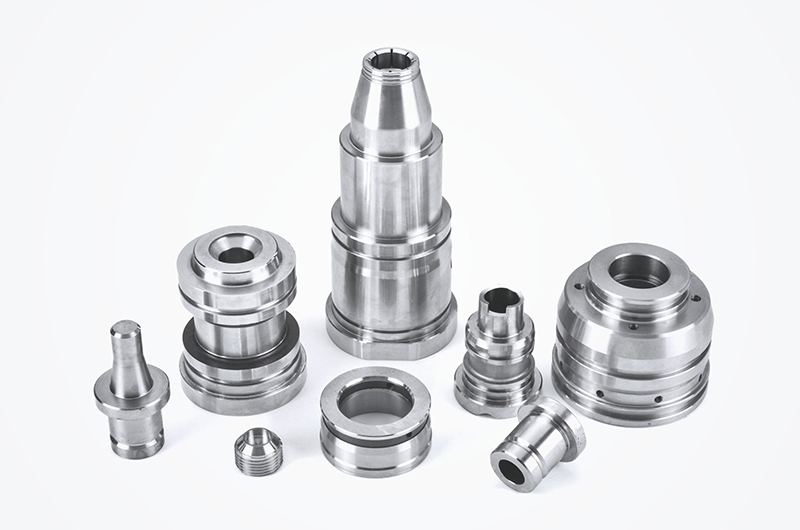

Modularité stratégique : les inserts de moule isolent les zones à forte usure (anneaux de cou, pompes de base) pour réduire les coûts de remplacement des outils et les temps d'arrêt.
Avantage de précision : le tournage CNC est la méthode de fabrication optimale pour les composants cylindriques de moules en PET en raison de ses capacités supérieures de concentricité et de finition de surface.
Compromis en matière de matériaux : l'équilibre entre la réduction du temps de cycle (conductivité thermique) et la durée de vie de l'insert (dureté/résistance à l'usure) dicte le choix du matériau.
Validation des fournisseurs : la présélection des partenaires d'outillage nécessite la vérification de leurs capacités de tournage multi-axes, de la rigueur de l'inspection CMM et de leur expérience avec les normes de filetage propriétaires.
Les moules à injection subissent chaque minute de fortes contraintes mécaniques. Certaines zones se dégradent beaucoup plus vite que d"autres. Vous devez isoler ces sections pour protéger le corps de moule principal. Les anneaux de cou sont confrontés à une friction continue pendant le démoulage. Ils forment des géométries de filetage très complexes. Les broches centrales façonnent le profil intérieur de la préforme. Ils gèrent une immense pression d’injection à chaque tir. Les cavités de base moulent les régions plastiques les plus épaisses. Des inserts modulaires protègent l"outil principal. Vous pouvez remplacer rapidement un anneau de cou usé. Vous n"avez pas besoin de jeter tout le moule. Cette approche ciblée permet d"économiser un capital important. Il assure le bon fonctionnement des lignes de production toute l’année.
Le refroidissement détermine l’ensemble du cycle de moulage par injection. La résine PET nécessite des chutes de température rapides pour rester transparente. Un refroidissement lent provoque une cristallisation indésirable. Les bouteilles troubles ou cassantes résultent d’un mauvais contrôle thermique. Les inserts modulaires permettent de placer les canaux de refroidissement avec précision. Vous pouvez diriger le débit d’eau exactement là où vous en avez le plus besoin. Les géométries complexes emprisonnent souvent la chaleur à l’intérieur du noyau. Les inserts aident à extraire cette chaleur rapidement. En gérant les températures localement, les fabricants réduisent les temps de cycle. Des cycles plus rapides donnent un rendement quotidien plus élevé en bouteilles. Cette efficacité transforme la rentabilité de l’usine.
Les besoins des entreprises évoluent rapidement dans le secteur de l’emballage. Les marques mettent fréquemment à jour les modèles de bouteilles ou les types de fermetures. La standardisation offre d’énormes avantages opérationnels. Les moules conçus autour de composants interchangeables sont très polyvalents. Vous pouvez facilement échanger les finitions du manche. Vous pouvez passer d"une casquette plate standard à une fermeture sportive. Le bloc de moule principal reste complètement intact. Les fabricants installent simplement un nouveau jeu d"inserts. Cette évolutivité réduit considérablement les dépenses d’investissement initiales. Il vous permet de réagir rapidement aux tendances du marché. Vous évitez les longs délais de fabrication de moules entièrement nouveaux.
Les composants cylindriques dominent les moules d’injection PET. Les préformes et les corps de bouteilles reposent entièrement sur la symétrie radiale. Le tournage CNC excelle dans la création de ces formes précises. Il fait tourner la pièce contre un outil de coupe stationnaire. Cette méthode produit des cylindres mathématiquement parfaits. Les alternatives comme l'EDM ou le fraisage 5 axes présentent de sérieux inconvénients. Ils sont plus lents pour les géométries rondes. Le fraisage laisse des marques d’outils microscopiques sur la surface. Le tournage offre une finition naturellement supérieure. Lorsque vous achetez des inserts de moule de tournage CNC pour les composants de bouteilles PET, vous bénéficiez de la meilleure précision radiale disponible.
Les préformes PET nécessitent une précision dimensionnelle extrême. L’épaisseur des murs doit rester parfaitement constante partout. Des parois inégales provoquent des échecs de moulage par soufflage sur toute la ligne. Les bouteilles éclateront ou se déformeront pendant le remplissage. Les tolérances techniques doivent être exceptionnellement strictes. Vous devez spécifier ±0,005 mm ou mieux pour les dimensions critiques. La concentricité garantit un alignement parfait du noyau interne et de la cavité externe. Même des écarts mineurs créent un changement fondamental. Le changement de noyau ruine la distribution du plastique. Le tournage de précision élimine complètement ce risque. Il garantit un flux de matière symétrique lors de l’injection.
La clarté optique définit les emballages PET haut de gamme. Les consommateurs s’attendent à une transparence semblable à celle du verre sur les étagères des magasins. La surface du moule dicte directement ce résultat. Le tournage CNC permet d"obtenir d"excellentes finitions telles qu"usinées. Des valeurs Ra inférieures indiquent des surfaces métalliques plus lisses. Un insert lisse empêche le plastique de coller. Il améliore les propriétés de démoulage lors de l"éjection des pièces. Les surfaces rugueuses provoquent des marques de traînée. Ils laissent des rayures visibles sur la préforme. Le tournage de haute qualité minimise les besoins de polissage secondaire. Il fournit des composants prêts pour la production plus rapidement et plus proprement.
L’usinage de précision entraîne un prix initial élevé. Les acheteurs soucieux de leur budget hésitent souvent lors du devis initial. Vous devez considérer cela sous l’angle du retour sur investissement. Le tournage de haute précision prolonge considérablement la durée de vie du moule. Des tolérances plus strictes réduisent l"usure mécanique entre les composants coulissants. Des ajustements parfaits évitent les solins et le gaspillage de matériaux. Les taux de rebut chutent immédiatement. Le coût d’usinage initial est rapidement absorbé par l’amélioration du rendement. Les lignes de production à grand volume récupèrent cet investissement en quelques semaines. Les plaquettes bon marché entraînent des arrêts fréquents de la machine. Ils coûtent bien plus cher en perte de productivité quotidienne.
La durabilité détermine de nombreux choix techniques dans le domaine des plastiques. Les aciers à outils offrent une immense résistance physique. Les qualités d"acier inoxydable S136, H13 et 420 sont des incontournables de l"industrie. Ils résistent bien à la déformation mécanique sous un tonnage de serrage élevé. Les variantes en acier inoxydable offrent une excellente résistance à la corrosion. L"eau de refroidissement circule constamment à travers ces inserts. La rouille peut obstruer les canaux et ruiner l’efficacité thermique. Les aciers à outils polissent également exceptionnellement bien les pièces optiques. Vous les utilisez lorsque la longévité est l’objectif principal. Ils supportent des millions de cycles de manière fiable.
L’extraction de chaleur constitue le principal goulot d’étranglement de la production. L’acier à outils conduit relativement mal la chaleur. Le cuivre-béryllium résout ce défi thermique spécifique. BeCu évacue rapidement la chaleur du plastique. Les ingénieurs l"utilisent fréquemment pour les broches principales. Ils le déploient également dans les inserts de cou. Ces zones présentent des sections transversales épaisses en plastique. Un refroidissement rapide empêche la cristallisation de se former. Les alliages conducteurs avancés fonctionnent de la même manière sans problèmes de toxicité. Ils réduisent considérablement la phase de refroidissement. Cela augmente directement le nombre de pièces par heure.
Le choix des matériaux implique des compromis inévitables. BeCu refroidit les pièces beaucoup plus rapidement que l"acier. Cela réduit considérablement le temps de cycle global. Cependant, BeCu coûte cher. Il est également considérablement plus doux que l’acier à outils trempé. Il s"use plus rapidement sous une pression d"injection continue. Les décideurs doivent peser soigneusement ces facteurs. Vous équilibrez le coût initial élevé avec les gains de production quotidiens. Un temps de cycle raccourci justifie souvent le remplacement plus fréquent des inserts BeCu. Vous devez calculer ce solde pour votre volume spécifique.
Le bare metal a parfois besoin d’une aide supplémentaire. Les traitements de surface prolongent la durée de vie des inserts. La nitruration durcit la couche externe des composants en acier. Le chromage dur réduit la friction lors de l"éjection. Les revêtements PVD offrent une résistance extrême à l"usure pour les profils filetés. Ces traitements protègent les géométries tournées CNC de précision. Ils maintiennent des profils de filetage nets sur les anneaux de cou. Ils retardent l’apparition de l’usure abrasive. Les plaquettes revêtues fonctionnent mieux sur de longues séries de production. Ils nécessitent des arrêts de maintenance moins fréquents.
Aperçu des performances des matériaux
Catégorie de matériau | Avantage principal | Inconvénient principal | Meilleur cas d"utilisation d"application |
|---|---|---|---|
Aciers à outils trempés (S136/H13) | Durabilité extrême et haute polissabilité. | Conductivité thermique plus lente. | Cavités à forte usure, surfaces extérieures cosmétiques. |
Cuivre-béryllium (BeCu) | Vitesses d’extraction de chaleur supérieures. | Surface plus douce, sensible à l"usure. | Épingles à noyau, sections d"anneaux de cou épais. |
Alliages conducteurs avancés | Bon transfert thermique, non toxique. | Coûts élevés des matières premières. | Moules d’emballage alimentaire/médical réglementés. |
Aciers avec revêtement PVD | Dureté de surface et pouvoir lubrifiant améliorés. | Ajoute des délais de livraison et des coûts de traitement. | Inserts filetés, parties coulissantes à haute friction. |
Les moules utilisent fréquemment des métaux différents. Vous pouvez associer une base en acier avec des inserts BeCu. Ces métaux se dilatent différemment lorsqu"ils sont chauffés. Cette inadéquation crée des risques mécaniques massifs. Les inserts peuvent trop se dilater et provoquer des lésions contre la poche. Le grippage détruit définitivement l’ajustement de précision. A l’inverse, des interstices peuvent s’ouvrir pendant la phase de refroidissement. Le plastique pénètre dans ces interstices et forme un éclair. Les ingénieurs doivent calculer soigneusement la dilatation thermique. Vous concevez des dégagements à des températures de fonctionnement et non à température ambiante. Une ingénierie appropriée évite les pannes catastrophiques des outils.
La pression d’injection force le PET fondu dans chaque crevasse. L"étanchéité entre les inserts doit être parfaite. Les écarts microscopiques lors du tournage CNC ruinent cette étanchéité. Une mauvaise assise laisse de minuscules espaces le long de la ligne de séparation. Le matériau passe à travers ces ouvertures involontaires. Les bavures sur le filetage des bouteilles empêchent les bouchons de se fermer correctement. Le flash sur la base affaiblit la structure physique. Vous évitez cela grâce à une inspection CMM rigoureuse. Chaque surface de contact doit être vérifiée avant l"assemblage final. Des ajustements propres garantissent une production sans flash.
L’actionnement du moule à grande vitesse est incroyablement violent. Les moules s"ouvrent et se ferment avec force toutes les quelques secondes. Les inserts doivent rester parfaitement stationnaires. Les plaquettes tournées rondes sont intrinsèquement sujettes à la rotation. Vous devez implémenter des fonctionnalités de localisation robustes. Les goujons empêchent toute rotation indésirable à l’intérieur de la poche. Les rainures garantissent une orientation correcte lors de l"assemblage. Un alignement parfait garantit que les profils de filetage correspondent exactement aux lignes de joint. Les mécanismes anti-rotation protègent les bords délicats des dommages causés par le cisaillement. Ils assurent le fonctionnement du moule en toute sécurité.
Les partenaires d’outillage varient énormément en termes de compétences techniques. Leur liste d"équipement révèle leur capacité réelle. Vous devriez rechercher des tours multi-axes avancés. Les outils motorisés permettent les opérations de fraisage pendant les cycles de tournage. Les contre-broches permettent l"usinage complet de pièces sans manipulation manuelle. Les capacités de tournage dur sont essentielles à la durabilité. Les fournisseurs doivent être capables d’usiner avec précision les aciers pré-trempés. Les machines plus anciennes n"ont pas la rigidité requise pour ces tolérances. Demandez une liste d"équipements mise à jour avant d"envoyer des fichiers CAO.
Le tournage de précision nécessite une vérification rigoureuse. Une machine peut bien couper, mais il faut une preuve. Exigez des rapports complets d’inspection du premier article. FAI garantit que la configuration initiale est impeccable. Les données CMM valident les géométries internes complexes. La documentation sur la rugosité de surface est strictement non négociable. Les profilomètres mesurent la valeur Ra exacte atteinte. Un fournisseur qui ne dispose pas de ces outils ne fait que deviner. Vous ne pouvez pas vous permettre de deviner dans la production de PET en grand volume. Insistez sur un contrôle qualité basé sur les données.
Le moulage PET est un domaine hautement spécialisé. Les ateliers d"usinage général échouent souvent ici. Votre fournisseur doit bien comprendre les géométries PET standard. Ils devraient connaître intimement les finitions du manche PCO 1881 et 29/25. Ils doivent comprendre les exigences en matière de ventilation pour le moulage par soufflage. Les micro-aérations permettent à l"air emprisonné de s"échapper rapidement. Si un vendeur ignore la ventilation, les bouteilles brûleront ou s"évaporeront. L’expérience de l’industrie évite des refontes coûteuses. Cela garantit que les inserts fonctionnent du premier coup.
Structurer votre demande de devis demande du soin. Une communication claire permet d’obtenir des prix et des délais précis. Suivez ces étapes lorsque vous contactez des fournisseurs :
Fournissez des fichiers step natifs pour toutes les géométries d’insertion.
Joignez des dessins PDF 2D détaillés mettant en évidence les dimensions critiques.
Indiquez clairement la qualité exacte du matériau et la dureté requise.
Décrivez les attentes en matière de finition de surface et tous les revêtements PVD nécessaires.
Spécifiez les tolérances d"ingénierie requises, notamment pour la concentricité.
La conception efficace des moules repose en grande partie sur des composants modulaires. Une exécution précise détermine le succès de ces pièces. Investir dans des plaquettes de haute qualité réduit directement les coûts unitaires au fil du temps. Il permet un emballage zéro défaut de manière cohérente. L"équilibrage des matériaux de refroidissement et la spécification des tolérances exactes sont des étapes cruciales. Une validation approfondie du fournisseur garantit que vous recevez des outils fiables et durables. Vous pouvez optimiser vos cycles de production en appliquant ces principes précis. Protégez votre processus d’injection en améliorant votre stratégie d’approvisionnement en composants. Soumettez dès aujourd’hui vos fichiers CAO pour un examen de fabricabilité de l’outillage. Contactez notre équipe d"ingénierie pour discuter des capacités de tolérance pour votre prochain projet de moule PET.
R : La durée de vie dépend entièrement du nombre de matériaux et de cycles. Les aciers à outils trempés comme le S136 peuvent supporter des millions de cycles sans usure significative. Ils sont construits pour une longévité extrême. À l’inverse, les matériaux plus tendres comme l’aluminium ou le BeCu standard s’usent plus rapidement sous des pressions d’injection élevées. Ils peuvent devoir être remplacés ou recouverts beaucoup plus tôt.
R : Le tournage dur avancé permet d"obtenir des finitions exceptionnellement lisses. Il atteint souvent des valeurs Ra acceptables pour les surfaces fonctionnelles. Cependant, la clarté optique des préformes PET nécessite des surfaces impeccables. La rotation laisse des marques radiales microscopiques. Un rodage secondaire ou un polissage manuel est généralement nécessaire pour obtenir la finition miroir finale nécessaire à un emballage transparent.
R : La concentricité dicte la cohérence de l’épaisseur des parois. Si une broche centrale et un insert de cavité ne sont pas parfaitement concentriques, un déplacement du noyau se produit. Le plastique s"écoule de manière inégale lors de l"injection. Lorsque cette préforme défectueuse est soufflée, la bouteille présente des points fins et faibles. Ces défauts entraînent des éclatements de bouteilles et des rebuts de production massifs.
R : Les petits diamètres limitent les canaux de refroidissement traditionnels. Les ingénieurs utilisent des tubes barboteurs ou des déflecteurs pour forcer l’eau à pénétrer dans des broches à noyau étroit. De plus, des canaux de refroidissement conformes peuvent être intégrés à l’aide de méthodes d’usinage avancées ou d’additifs hybrides. Les matériaux à haute conductivité comme le BeCu aident également à évacuer la chaleur lorsque l"espace des canaux est restreint.
